Калибраторы универсальные H4-301, H4-301/1
| Номер в ГРСИ РФ: | РБ 03 13 6775 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 6775 18 [2019-04-01]
rb-03-13-6775-18_2019-04-01.pdf
|
Скачать |
Калибраторы универсальные Н4-301, Н4-301/1 (далее - калибраторы)
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6775 18 |
| Наименование | Калибраторы универсальные H4-301, H4-301/1 |
| Год регистрации | 2018 |
| Номер сертификата | 12124 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2858-2019. |
Поверители
Скачать
|
Описание типа РБ 03 13 6775 18 [2019-04-01]
rb-03-13-6775-18_2019-04-01.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы универсальные Н4-301, Н4-301/1 (далее - калибраторы)
предназначены для воспроизведения напряжения и силы постоянного и переменного токов.
Область применения - калибраторы предназначены для использования при метрологическом контроле, регулировке электроизмерительных приборов переменного и постоянного токов. Калибраторы обеспечивают работу в составе автоматизированных измерительных систем посредством интерфейса USB.
Описание
Принцип действия калибратора заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишного пульта, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формирование из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера.
Основные узлы калибратора смонтированы на печатных платах. Для обеспечения теплового режима внутри прибора применена вытяжная вентиляция.
Управление калибраторами осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее.
Калибратор Н4-301 конструктивно выполнен в типовом металлическом корпусе, а калибратор Н4-301/1 - в переносном пластмассовом корпусе.

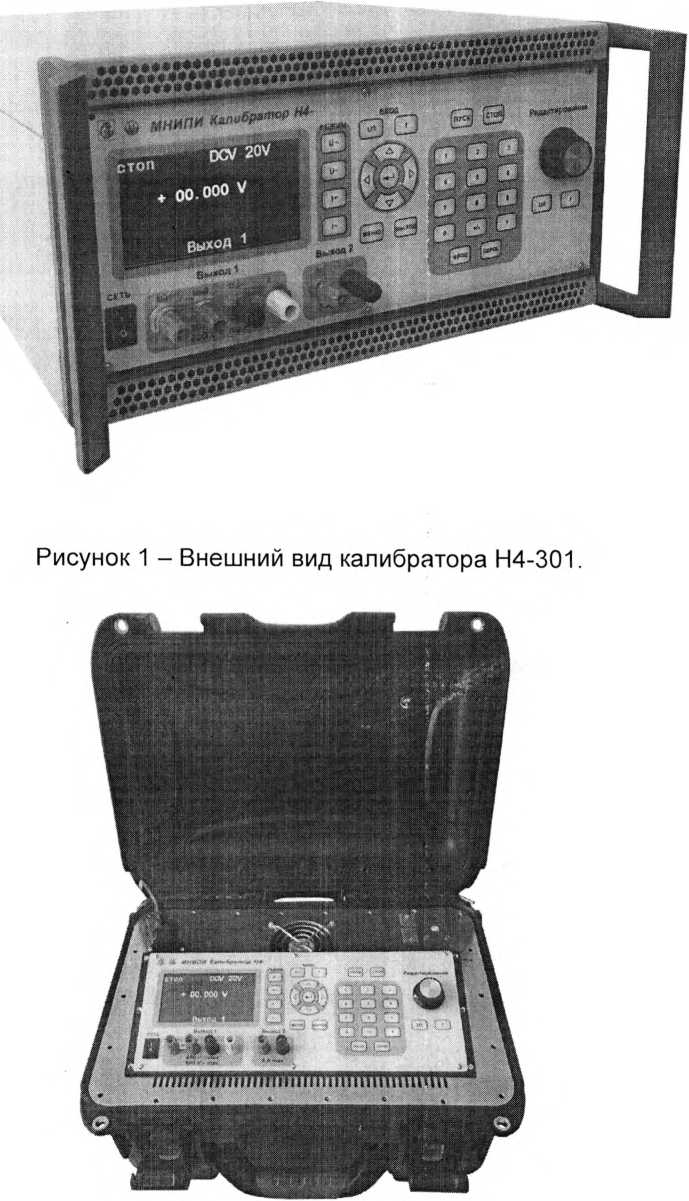

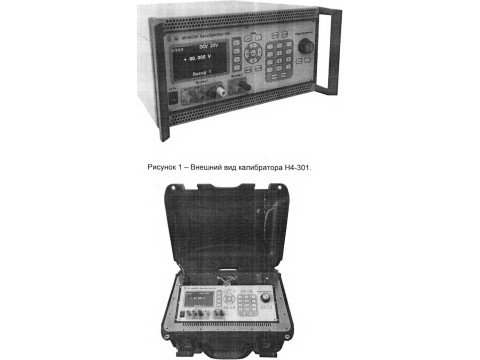

Внешний вид калибраторов приведен на рисунках 1, 2.
Места нанесения знака поверки в виде клейма-наклейки и пломбирования -передняя панель калибратора Н4-301 (приложение А, рисунок А.1).
Места пломбирования и оттиска поверительного клейма - задняя панель калибратора Н4-301 (приложение А, рисунок А.2).
Места нанесения наклейки-пломбы - боковая панель калибратора Ц4=301 (приложение А, рисунок А.З).
Места нанесения знака поверки в виде клейма-наклейки, пломбирован?^ И, оттиска поверительного клейма - передняя панель калибратора Н4-304.Л’.^< (приложение А, рисунок А.4)
Рисунок 2 - Внешний вид калибратора Н4-301/1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Воспроизведение напряжения постоянного тока от 50 мкВ до 600 В
Диапазоны воспроизведения напряжения постоянного тока и пределы
допускаемой основной погрешности приведены таблице 1. Таблица 1
|
Наименование диапазона, Ilk |
Диапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной погрешности, % |
Максимальный ток нагрузки, мА |
Напряжение шумов и пульсаций, мВ, не более |
|
200 мВ |
±(000,05 -200,00) мВ |
±(0,07 от U+ 0,01 от U к) |
10 |
1 |
|
2 В |
±(0,0010-2,0000) В |
±(0,05 от U+ 0,005 от U к) |
10 |
2 |
|
20 В |
±(00,010 -20,000) В |
±(0,05 от U+ 0,005 от U к) |
10 |
2 |
|
200 В |
±(001,00 - 200,00) В |
±(0,07 от U+ 0,01 от U к) |
5 |
150 |
|
600 В |
±(0010,0 -0600) в |
±(0,1 от U+ 0,02 от U к) |
5 |
250 |
|
где U - значение измеряемого напряжения, Uk - конечное значение диапазона измерений. | ||||
Воспроизведение напряжения переменного тока синусоидальной формы от 1 мВ до 600 В
Диапазоны воспроизведения напряжения переменного тока, диапазоны частот и
пределы допускаемой основной погрешности приведены таблице 2. Таблица 2
|
Наимен ование диапазона, Uk |
Диапазон воспроизведения в значениях устанавливаемой шкалы |
Диапазон частот |
Пределы допускаемой основной погрешности, % |
Макси мальный ток нагрузки, мА |
Емкость нагрузки, пФ, не более |
Коэффициент нелинейных искажений %, не более |
|
200 мВ |
(001,0-200,0) мВ |
от 20 Гц до 20 кГц |
±(0,15 от U + 0,02 от U к) |
10 |
1000 |
0,25 |
|
св. 20 до 40 кГц вкл. |
±(0,2 от U+ 0,1 от U к) |
10 |
1000 |
0,25 | ||
|
2 В |
(0,100-2,000) В |
от20Гцдо20кГц |
ДО,15 от U+ 0,02 от U к) |
10 |
1000 |
0,25 |
|
св. 20 до 40 кГц вкл. |
±(0,2 от U+ 0,1 от U к) |
10 |
1000 |
0,25 | ||
|
20 В |
(01,00-20,00) В |
от 20 Гц до 20 кГц |
ДО,15 от U+ 0,02 от U к) |
10 |
1000 |
0,25 |
|
св. 20 до 40 кГц вкл. |
±(0,2 от U+ 0,1 от U к) |
10 |
1000 |
0,25 | ||
|
200 В |
(010,0 -200,0) В |
от 40 Гц до 1 кГц |
±(0,2 от U + 0,05 от U к) |
5 |
330 |
0,5 |
|
600 В |
(0100-0600) В |
от 40 Гц до 1 кГц |
ДОД от U+ 0,05 от U к) |
5 |
330 |
0,5 |
где U - значение измеряемого напряжения,
Цк - конечное значение диапазона измерений.
Воспроизведение силы постоянного тока от 1 мкА до 5 А
Диапазоны воспроизведения силы постоянного тока и пределы допускаемой
основной погрешности приведены таблице 3. Таблица 3
|
Наименование диапазона , 1к |
Диапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной погрешности, % |
Максимальное напряжение на нагрузке, В |
Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не | |||
|
Н4-301 |
НФ 301/1 |
-14-301 |
Н4-301 /1 |
Н4-301 |
Н4-301 /1 | ||
|
200 мкА |
±(001,00-200,00) мкА |
±(0,1 от! + |
0,02 от 1к) |
3 |
- | ||
|
2 мА |
±(0,0010-2,0000) мА |
±(0,1 от I+ 0,01 от I к) |
3 |
- | |||
|
20 мА |
±(00,010 -20,000) мА |
±( 0,1 от 1 + 0,01 от 1к) |
3 |
- | |||
|
200 мА |
±(000,10- 200,00) мА |
±(0,1 от I+ 0,01 от 1к) |
3 |
- | |||
|
2 А |
±(0,0010 -2,0000) А |
±(0,1 от1 + 0,02 от 1к) |
- |
3 |
- |
10 |
- |
|
5 А |
±(0,0010 - 5,0000) А |
±(0,1 от1 + 0,02 от 1к) |
- |
2 |
- |
10 |
- |
где I - значение измеряемого напряжения, !к - конечное значение диапазона измерений.
Воспроизведение силы переменного тока синусоидальной формы от 10 мкА до 5 А
Диапазоны воспроизведения силы переменного тока, диапазоны частот и
пределы допускаемой основной погрешности приведены таблице 4. Таблица 4
|
Наимено вание диапазона, 1к |
Диапазон воспроизведения в значениях устанавливаемой шкалы 20 Гц -1 кГц |
Пределы допускаемо основной погрешности, % |
/I Максимальное напряжение на нагрузке, В |
Коэффициент нелинейных искажений %, не более | ||||
|
Н4-301 |
Н4-301 /' |
Н4- |
301 |
Н4-301 /1 |
Н4-301 |
Н4-301 /1 | ||
|
200 мкА |
(010,0 -200,0) мкА |
±(0,15 от I + 0,05от 1к |
3,0 | |||||
|
2 мА |
(0,100 - 2,000) мА |
± (0,15 от I + 0,05 от 1к |
) |
3,0 | ||||
|
20 мА |
(01,00 -20,00) мА |
± (0,15 от I + 0,05 от 1к |
) |
3,0 | ||||
|
200 мА |
(010,0-200,0) мА |
± (0,15 от I + |
3,05 от 1к |
) |
3 |
0 |
0,25 | |
|
2 А |
(0,100-2,000) А |
± (0,15 от I + 0.05 от 1к) |
- |
3 |
0 |
- |
0,25 | |
|
5 А |
(1,000- 5,000) А |
±(0,15 от I + 0,05 от 1к) |
- |
2 |
0 |
- |
1,0 |
- |
|
где I - значение измеряемого напряжения, 1к - конечное значение диапазона измерений. | ||||||||
Питание от сети переменного тока:
|
- напряжение, В - частота, Гц Потребляемая мощность, В А, не более: - Н4-301 - Н4-301/1 Масса, кг, не более Габаритные размеры, мм, не более - Н4-301 - Н4-301/1 Диапазон нормальных рабочих условий, °C Диапазон рабочих условий применения, °C Степень защиты оболочки по ГОСТ 14254-2015 Наработка на отказ, ч, не менее |
230±23 50±0,5 100 60 10 420x342x184,5 428x327x235 от плюс 15 до плюс 25 от минус 10 до плюс 50 IP20 \ ’ |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель калибраторов методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Комплект поставки калибраторов приведён в таблице 5.
Таблица 5
|
Наименование, тип |
Обозначение |
Количество на исполнение | |||
|
Н4-301 |
Н4-301/1 | ||||
|
Калибратор универсальный Н4-301 |
УШЯИ.41 |
1648.005 |
1 |
- | |
|
Калибратор универсальный Н4-301/1 |
УШЯИ.41 |
1648.005-01 |
- |
1 | |
|
Комплект запасных частей |
УШЯИ.305654.143 |
1 |
- | ||
|
Комплект запасных частей |
УШЯИ.305654.144 |
- |
1 | ||
|
Руководство по эксплуатации |
УШЯИ.411648.005 РЭ |
1 |
- | ||
|
УШЯИ.411648.005-01 РЭ |
- |
1 | |||
|
Методика поверки МРБ МП.2858-2019 |
УШЯИ.41 |
1648.005 МП |
1 |
1 | |
|
Комплект упаковки |
УШЯИ.305646.181 |
1 |
- | ||
|
Упаковка |
УШЯИ.305646.185 |
- |
1 | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ IEC 61010-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
ТУ BY 100039847.158-2019 Калибраторы универсальные Н4-301, Н4-301/1. Технические условия.
МРБ МП.2858-2019 Калибратор универсальный Н4-301. Методика поверки.
Заключение
Калибраторы универсальные Н4-301, Н4-301/1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ IEC 61010-2014, ТУ BY 100039847.158-2019.
Калибраторы соответствуют требованиям техническим регламентам
Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и
ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствия № ЕАЭС BY/112 11.01 .ТР020 003 30182 от 26.11.2018).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
