Преобразователи измерительные токовые РЕТ-ДТ
| Номер в ГРСИ РФ: | РБ 03 13 6500 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «НПП «Динамика», г. Чебоксары |
Преобразователи измерительные токовые РЕТ-ДТ (далее - преобразователи) предназначены для бесконтактного преобразования силы переменного тока промышленной частоты в напряжение переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6500 21 |
| Наименование | Преобразователи измерительные токовые РЕТ-ДТ |
| Год регистрации | 2021 |
| Номер сертификата | 13965 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2025-03-24 |
| Получатель сертификата | ООО "НПП "ДИНАМИКА", г. Чебоксары, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "ДИНАМИКА"
Адрес: 428015, Чувашская республика, г. Чебоксары, ул. Анисимова, д. 6
Контакты: (8352) 58-07-13, 45-81-26, info@retom.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь исполнения с диапазоном измерения силы переменного тока свыше 15 кА ввиду отсутствия технической возможности воспроизведения и измерения силы переменного тока свыше 15 кА (НТК №01-21). |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по БРГА.441322.041 МП (утв. 2020 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): Чувашский ЦСМ (аттестат аккредитации - № RA.RU.311221, шифр поверительного клейма - АР) (НТК №01-18, 01-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 6500 21 [2021-03-29]
rb-03-13-6500-21_2021-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6500 21 [2018-04-02]
rb-03-13-6500-21_2018-04-02.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные токовые РЕТ-ДТ (далее - преобразователи) предназначены для бесконтактного преобразования силы переменного тока промышленной частоты в напряжение переменного тока.
Описание
Принцип действия преобразователей основан на преобразовании магнитного потока, создаваемого преобразуемой силой переменного тока, в электрический сигнал и дальнейшем преобразовании этого сигнала в низковольтное напряжение переменного тока.
Преобразователи представляют собой гибкий токовый датчик, состоящий из гибкого измерительного кольца и интегратора напряжения. На выходе интегратора формируется низковольтное напряжение переменного тока, пропорциональное измеряемой силе переменного тока.
Гибкое измерительное кольцо в составе преобразователя допускает измерение силы тока в проводниках, находящихся в труднодоступных местах.
Для предотвращения несанкционированного доступа к внутренним частям преобразователя один из винтов, соединяющих верхнюю и нижнюю крышки корпуса интегратора, заклеивается голографической наклейкой.
Общий вид преобразователя представлен на рисунке 1. Общий вид сзади преобразователя (без крышки батарейного отсека) и место пломбировки от несанкционированного доступа представлены на рисунке 2.

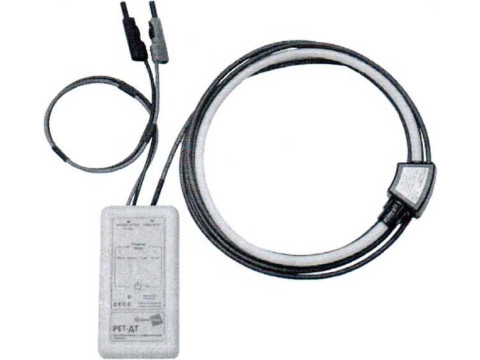

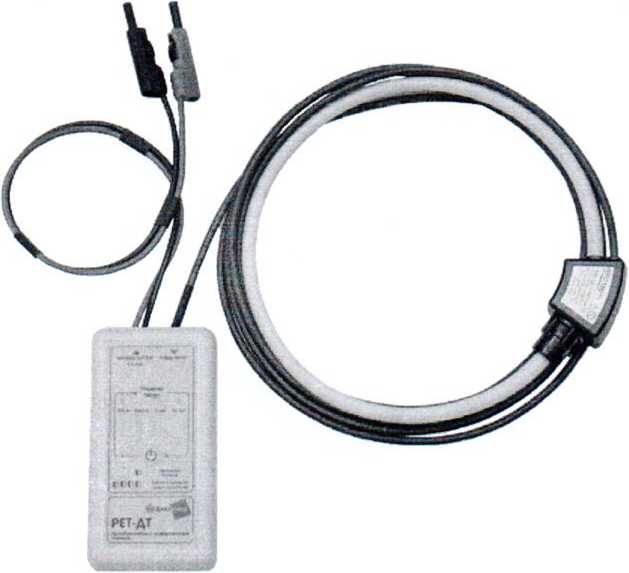

Рисунок 1 - Общий вид спереди преобразователя

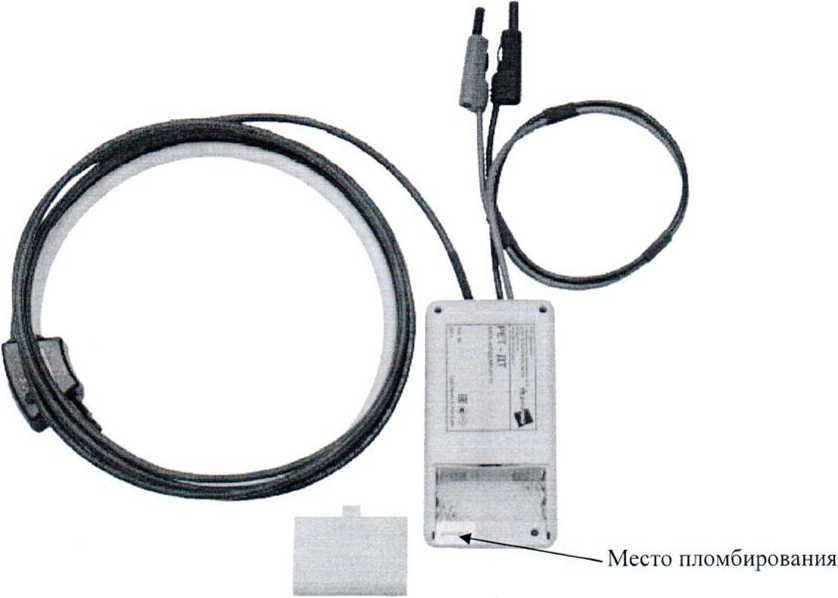

Рисунок 2 - Общий вид сзади преобразователя (без крышки батарейного отсека) и место пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1.2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны преобразований силы переменного тока, А: - в диапазоне частот от 45 до 55 Гц - в диапазоне частот от 48 до 52 Гц |
от 3 до 30 включ. св. 30 до 300 включ. св. 300 до 3000 включ. св.3000 до 30000 |
|
Коэффициент преобразования силы переменного тока в напряжение переменного тока (в зависимости от диапазона преобразований силы переменного тока), мВ/А: - от 3 до 30 А включ. - св. 30 до 300 А включ. - св. 300 до 3000 А включ. - св. 3000 до 30000 А |
100 10 1 0,1 |
|
Пределы допускаемой основной абсолютной погрешности преобразований силы переменного тока1’, А |
±(0,008 Хи + 0,002 Хк)2) |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразований силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
II [Государственный реестр] || || 1 прений / // |
|
\Ддя документов/ /J | |
Окончание таблицы I
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Примечания Хи - преобразуемое значение силы переменного тока, А; Хк - конечное значение диапазона преобразований силы переменного тока (верхний предел), А; 21 Погрешность обеспечивается при положении проводника на расстоянии не менее 30 мм вблизи контактов соединения (байонетного замка) гибкого измерительного кольца. Плоскость гибкого измерительного кольца должна быть перпендикулярна проводнику, в котором происходит измерение силы переменного тока.___ | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: | |
|
- температура окружающего воздуха, °C |
от -20 до +50 |
|
- относительная влажность воздуха при +25 °C, % не более |
80 |
|
- высота над уровнем моря, м, не более |
1000 |
|
Параметры электрического питания преобразователя: | |
|
- тип элемента |
формат АА |
|
- количество элементов, шт. |
2 |
|
- напряжение постоянного тока. В |
1.5 |
|
Габаритные размеры интегратора (ширина х высота х глубина), мм, не более |
70 х 135 х 24 |
|
Длина измерительного кольца, мм |
635 + 5 |
|
Диаметр сечения измерительного кольца, мм, не более |
8,5 |
|
Масса преобразователя, кг, не более |
0,45 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на корпус преобразователя при изготовлении паспортной таблички (шильдика) и типографским способом на титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный токовый РЕТ-ДТ |
- |
1 шт. |
|
Батареи алкалиновые 1,5 В |
- |
2 шт. |
|
Сумка ДТ |
- |
1 шт. |
|
Лента-фиксатор |
- |
2 шт. |
|
Паспорт |
БРГА.441322.041-01 ПС |
1 экз. |
|
Методика поверки |
БРГА.441322.041-01 МП |
1 экз. |
Поверка
осуществляется но документу БРГА.441322.041-01 МИ «Преобразователи измерительные токовые РЕТ-ДТ. Методика поверки», утвержденному ООО «ИЦРМ» 13.01.2020 г.
Основные средства поверки:
- мультиметр 34401А (регистрационный номер в Федеральном информа^и^нн 16500-97);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);
- трансформатор тока УТТ-5М (регистрационный номер в Федеральном информационном фонде 161-49).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
БРГА.441322.044-01 ТУ Преобразователь измерительный токовый РЕТ-ДТ. Технические условия
