Меры угла поворота МУП
| Номер в ГРСИ РФ: | РБ 03 01 5727 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ПАО "Электромеханика", г. Пенза |
Меры угла поворота МУП (далее - МУП) предназначены для воспроизведения угловых перемещений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5727 21 |
| Наименование | Меры угла поворота МУП |
| Год регистрации | 2021 |
| Номер сертификата | 13971 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2025-01-27 |
| Получатель сертификата | ПАО "Электромеханика", г. Пенза, Российская Федерация (RU) |
Производитель / Заявитель
ПАО "Электромеханика"
Адрес: ул. Гоголя, д. 51/53, 440052, г. Пенза, 440052
Контакты: (8412) 20-90-00, 52-26-62, 20-90-63 / факс: (8412) 32-21-29 / info@elmeh.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов: приспособлений для крепления датчика МУП на эталонный прибор; датчика Л178/1.2 для проверки совместимости. |
| Методика поверки | Поверка проводится по ЦАКТ.431339.001 Д1 (2005 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: Пензенский ЦСМ (аттестат аккредитации - №RA.RU.311197, шифр поверительного клейма - ВМ)(НТК №06-15). |
Поверители
Скачать
|
Описание типа РБ 03 01 5727 21 [2021-03-29]
rb-03-01-5727-21_2021-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5727 21 [2017-04-21]
rb-03-01-5727-21_2017-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5727 21 [2015-08-12]
rb-03-01-5727-21_2015-08-12.pdf
|
Скачать |
Описание типа
Назначение
Меры угла поворота МУП (далее - МУП) предназначены для воспроизведения угловых перемещений.
Описание
Принцип действия МУП заключается в прерывании потока излучения светодиодов, использующихся в фотоэлектрических преобразователях угловых перемещений.
МУП представляют собой металлический диск с перфорированным внешним краем.
Габаритные и установочные размеры МУП позволяют использовать их в составе датчиков угла поворота Л178.

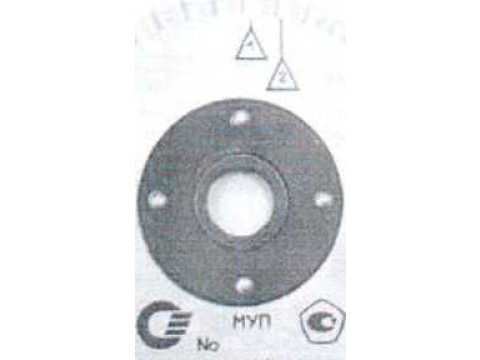

Фотография общего вида приведена на рисунке 1.
200
Рисунок 1
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Диапазон воспроизводимых углов |
от 0 до 360° | |
|
Количество дискрет на полный оборот |
42x2 | |
|
Угол поворота, соответствующий первому зубу с прилежащим пазом |
10° 8' | |
|
Угол поворота, соответствующий зубьям с прилежащим пазом с |
условными | |
|
номерами от 2 по 42 |
8° 32' | |
|
Пределы допускаемой абсолютной погрешности угла поворота, | ||
|
соответствующие зубу с прилежащим пазом |
± 12' | |
|
Масса, кг, не более |
0.057 | |
|
Толщина, мм |
0,8 | |
|
Диаметр, мм |
98 | |
|
Диаметр посадочного отверстия, мм |
15 | |
|
Допуск торцевого биения, мм, не более |
0,15 | |
|
Средний срок службы, лет |
10 | |
|
Условия эксплуатации: | ||
|
- диапазон температуры воздуха. °C |
от + | |
|
- атмосферное давление, кПа (мм рт. ст.) 84 |
■106,7 (630-800) | |
|
- верхнее значение относительной влажности воздуха при |
7 ед \\\ | |
|
температуре 25 °C, % |
\ средств / // | |
pgcfiytjvMt*
Знак утверждения тина
наносится на плоскость МУП и на титульный лист эксплуатационной документации офсетной печатью.
Комплектность
Комплект поставки приведён в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ЦАКТ.431339.001 |
Мера угла поворота МУП |
1 | |
|
ЦАКТ.431339.001 Д1 ЦАКТ.431339.001 ПС |
Комплект эксплуатационных документов: Методика поверки «Меры угла поворота МУП» Паспорт |
1 1 |
Поверка
осуществляется по документу ЦАКТ.431339.001 Д1 «Мера угла поворота МУП. Методика поверки», утвержденному ГЦИ СИ ФГУ «Пензенский ЦСМ» 5 апреля 2005 г.
Основные средства поверки:
- прибор двухкоординатный измерительный ДИП-1 (№ 7869-80 в госреестре СИ).
Диапазон измерений от 0 до 360°. Погрешность ± Г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
Мера угла поворота МУП. Технические условия. ЦАКТ.431339.001 ТУ
