Наборы мер электрического сопротивления Н2-2
| Номер в ГРСИ РФ: | РБ 03 13 6184 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 6184 17 [2017-12-19]
rb-03-13-6184-17_2017-12-19.pdf
|
Скачать |
Наборы мер электрического сопротивления Н2-2 (далее - наборы мер) предназначены для хранения и передачи размера единицы электрического сопротивления, а также для поверки и градуировки рабочих мер сопротивления и измерителей комплексного сопротивления, имеющих четырехпарную или пятизажимную схему подключения в диапазоне частот от нуля (постоянный ток) до 10 МГц
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6184 17 |
| Наименование | Наборы мер электрического сопротивления Н2-2 |
| Год регистрации | 2017 |
| Номер сертификата | 10855 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Наборы метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2701-2017. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную поверку при выпуске из производства и периодическую поверку во ВНИИМ им. Д.И.Менделеева, г. Санкт-Петербург, Россия (аттестат аккредитации - № RA.RU.311541, шифр поверительного клейма - В)(НТК №01-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6184 17 [2017-12-19]
rb-03-13-6184-17_2017-12-19.pdf
|
Скачать |
Описание типа
Назначение
Наборы мер электрического сопротивления Н2-2 (далее - наборы мер) предназначены для хранения и передачи размера единицы электрического сопротивления, а также для поверки и градуировки рабочих мер сопротивления и измерителей комплексного сопротивления, имеющих четырехпарную или пятизажимную схему подключения в диапазоне частот от нуля (постоянный ток) до 10 МГц
Наборы мер используются для метрологического обеспечение средств измерений комплексного сопротивления в различных областях хозяйственной деятельности
Описание
Каждая из мер сопротивления Н2-2 представляет собой прецизионный резистор, последовательно и параллельно которому подключены подгоночные резисторы, размещенные в алюминиевом корпусе.
Меры имеют четырехполюсную схему подключения. Четыре разъема (вилки) типа BNC расположены на стенке корпуса. Расстояние между разъемами 22 мм.
Меры изготавливаются со следующими номинальными значениями сопротивлений: 1, 10, 100 Ом; 1, 10, 100 кОм; 1 МОм.
В мерах 100 кОм и 1 МОм имеется возможность подстройки значения постоянной времени меры с помощью подстроечного конденсатора.
Внешний вид набора мер приведен на рисунке 1.
Места нанесения знака поверки (клейма-наклейки), оттиска знака поверки и клейма изготовителя приведены в приложении А к описанию типа.

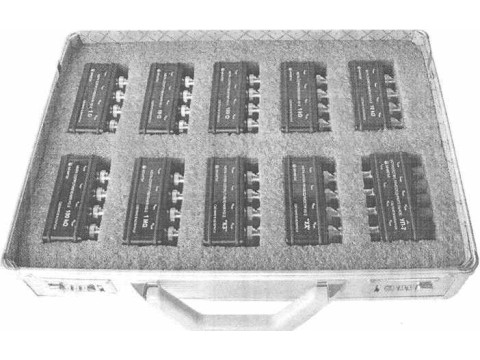

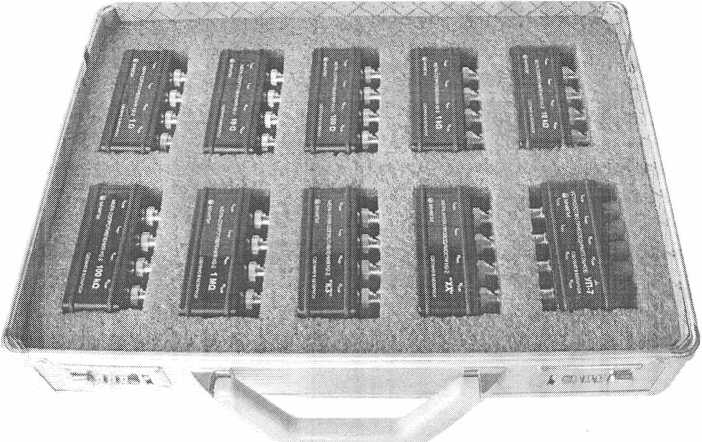

Рисунок 1 - Наборы мер электрического сопротивления Н2-2. Внешний вид
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики наборов мер приведены в таблицах 1-2.
Таблица 1
Наименование характеристик
1 Ом
Значение характеристики
Номинальные значения сопротивления мер
1 кОм | 10 кОм | 100 кОм [ 1 МОм
10 Ом 100 Ом
Пределы отклонения действительного значения сопротивления мер от номинального значения в нормальных условиях (20±1)°С, %
±0,03
±0,03
±0,05
постоянном токе частотах до 10 кГц частоте 100 кГц частоте 1 МГц
- на
- на
- на
- на
±0,1
|
- на частоте 10 МГц |
- |
±0,3 |
от 0 до 100 кГц | |||
|
Диапазон рабочих частот мер |
от 0 до 1 МГц |
от 0 до 10 МГц | ||||
|
Пределы действительного значения постоянной времени мер при выпуске из производства, с |
±2Ю8 |
±110'9 |
±1-10’9 |
±1-10'9 |
±110’9 |
±1-10’8 |
от 0 до
10 кГц
±110 8
Пределы допускаемой дополнительной погрешности мер, вызванной изменением температуры окружающего воздуха в интервале температур от 15 °C до 19 °C и от 19 °C до 25 °C , %
Пределы нестабильности мер, за 12 месяцев, по сопротивлению, %
±0,015
±0,015
сто в 5
Продолжение таблицы 1
|
Наименование характеристик |
Значение характеристики |
|
Эффективное значение индуктивности меры нуля сопротивления, Гн, не более |
2Ю'11 |
|
Эффективное значение активного сопротивления меры нуля сопротивления, Ом, не более |
2 104 |
|
Эффективное значение электрической емкости меры нуля проводимости, пФ, не более |
5 10'3 |
|
Эффективное значение активной проводимости меры нуля проводимости, См, не более |
2 10’10 |
|
Предел допускаемой дополнительной погрешности мер при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установившемся состоянии теплового равновесия, %, не более * |
±0,015 |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от 15 до 25 до 80 при 20 °C |
|
Предельные условия транспортирования: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от минус 20 до плюс 40 до 95 при 25 °C |
|
Средняя наработка на отказ, ч, не менее |
15 000 |
|
Масса меры, кг, не более |
0,3 |
|
Масса набора мер с укладочным кейсом, кг, не более |
5 |
|
Средний срок службы, лет, не менее |
6 |
|
Габаритные размеры меры (ширина, длина, высота), мм |
110x56x36 |
|
Габаритные размеры набора мер с укладочным кейсом, мм |
435x350x115 |
|
* - номинальные и максимальные значения мощности рассеивания мер соответствуют значениям, указанным в таблице 2. | |
Таблица 2 - Номинальные и максимальные значения мощности рассеивания мер
|
Номинальное значение сопротивления меры |
Мощность рассеяния, Вт | ||
|
номинальное значение |
максимальное значение | ||
|
1 Ом |
0,01 |
0,1 | |
|
10 Ом |
0,01 |
0,1 | |
|
100 Ом |
0,01 |
0,05 | |
|
1 кОм |
0,01 |
0,05 | |
|
10 кОм |
0,01 |
0,05 | |
|
100 кОм |
0,004 |
0,01 | |
Номинальное и максимальное напряжения, прикладываемые к мере 1 MQ составляют: номинальное - 20 В; максимальное - 40 В.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель мер методом офсетной печати и на титульные листы эксплуатационной документации типографским методом.
Комплектность
Комплект поставки набора мер Н2-2 приведен в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Набор мер электрического сопротивления Н2-2 |
1 |
|
Мера сопротивления Н2-2 (1 О) |
1 |
|
Мера сопротивления Н2-2 (10 Q) |
1 |
|
Мера сопротивления Н2-2 (100 Q) |
1 |
|
Мера сопротивления Н2-2 (1 kQ) |
1 |
|
Мера сопротивления Н2-2 (10 kQ) |
1 |
|
Мера сопротивления Н2-2 (100 kQ) |
1 |
|
Мера сопротивления Н2-2 (1 MQ) |
1 |
|
Мера нуля сопротивления Н2-2 “КЗ” |
1 |
|
Мера нуля проводимости Н2-2 “XX” |
1 |
|
Устройство присоединительное УП-7 |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.146-2017 "Набор мер электрического сопротивления Н2-2. Технические условия";
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин Общие технические условия";
МРБ МП.2701-2017 "Набор мер электрического сопротивления Н2-2. Методика поверки".
Заключение
Наборы мер электрического сопротивления Н2-2 соответствуют требованиям ТУ BY 100039847.146-2017, ГОСТ 22261-94.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
E-mail: kurganski@belgim.by
http://www.belgim.by
