Генераторы Г4-МВМ-118
| Номер в ГРСИ РФ: | РБ 03 16 6186 17 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск |
|
Описание типа РБ 03 16 6186 17 [2017-05-25]
rb-03-16-6186-17_2017-05-25.pdf
|
Скачать |
Генераторы Г4-МВМ-118 (далее - генераторы) предназначены для генерирования колебаний сигналов сверхвысоких частот (СВЧ) в режимах непрерывной генерации на одной частоте (НГ) и перестройки частоты (ПЧ) в диапазоне частот от 78,33 до 118,10 ГГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6186 17 |
| Наименование | Генераторы Г4-МВМ-118 |
| Год регистрации | 2017 |
| Номер сертификата | 10857 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники"
Адрес: 220013, г. Минск, ул. П.Бровки, 6
Контакты: (017)232-04-51 / (017)231-09-14 / E-mail: kanc@cw.bsuir.unibel.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2665-2017. |
Поверители
Скачать
|
Описание типа РБ 03 16 6186 17 [2017-05-25]
rb-03-16-6186-17_2017-05-25.pdf
|
Скачать |
Описание типа
Назначение
Генераторы Г4-МВМ-118 (далее - генераторы) предназначены для генерирования колебаний сигналов сверхвысоких частот (СВЧ) в режимах непрерывной генерации на одной частоте (НГ) и перестройки частоты (ПЧ) в диапазоне частот от 78,33 до 118,10 ГГц.
Генераторы применяются в качестве самостоятельного источника сигнала для проверки и настройки СВЧ аппаратуры в условиях цехов, лабораторий и в поверочных органах, а также в составе автоматизированных систем при работе с управлением от компьютера через USB в различных областях хозяйственной деятельности.
Описание
Генераторы построены по схеме измерительного СВЧ генератора и обеспечивают формирование синусоидального сигнала частотой от 78,33 до 118,10 ГГц с реализацией трех основных режимов управления:
а) оперативный (или ручной) с передней панели генератора;
б) автоматический от внешнего компьютера, через интерфейс RS-232 или USB;
в) в составе измерительной системы с управлением по входу
«СИНХРОНИЗАЦИЯ».
В генераторах осуществляется цифровое управление всеми режимами работы, обеспечивается линейность перестройки частоты в рабочем диапазоне частот, имеется цифровая индикация установленных параметров выходного сигнала.
Принцип действия генераторов основан на формировании синусоидального СВЧ сигнала требуемой частоты в частотном диапазоне от 78,33 до 118,10 ГГц путем синтеза из опорного сигнала частотой 100 МГц.
V //
Лист 1 Листов 6

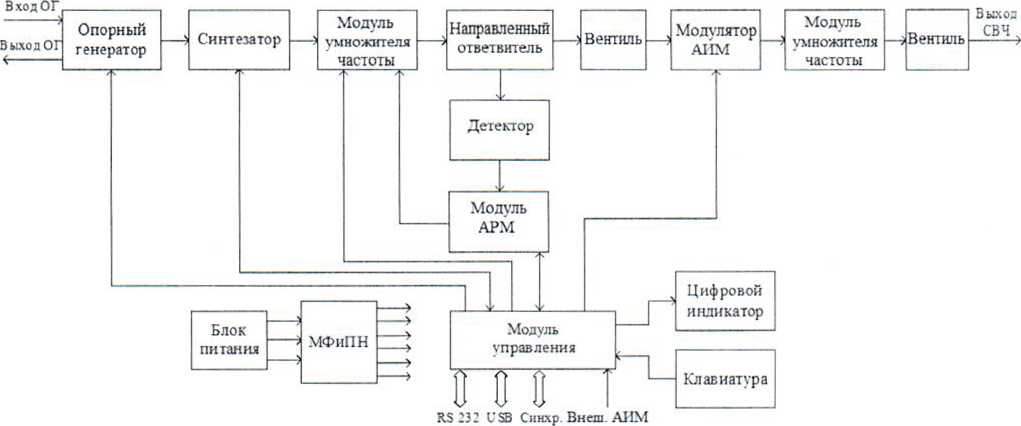

Схема электрическая структурная генератора приведена на рисунке 1.
Рисунок 1 - Схема электрическая структурная генератора
Опорный генератор (ОГ) построен на основе термостатированного кварцевого генератора, который формирует опорный сигнал частотой 100 МГц. Максимальное старение кварцевого генератора за год ±1-10’7 от рабочей частоты, за весь период эксплуатации - не более ±1-10'6 от рабочей частоты. Время прогрева кварцевого генератора 15 мин. Из-за старения кварца происходит уменьшение точности генератора. Добиться заявленной точности позволяет «коррекция частоты». Для обеспечения максимальной точности установки частоты необходимо проводить калибровку генератора не реже одного раза в год.
Выходной сигнал ОГ поступает на синтезатор, в котором преобразуется в сигнал с точными и высокостабильными дискретными значениями частоты в диапазоне от 13,06 до 19,68 ГГц. На выходе синтезатора формируется сигнал заданного уровня, обеспечивающий нормальную работу модуля умножителя частоты. В модуле первого умножителя частоты находится умножитель частоты на 2, перестраиваемый полосовой фильтр, управляемый аттенюатор, усилитель. На выходе модуля умножителя частоты формируется сигнал частотой от 27,10 до 39,36 ГГц.
Сигнал от умножителя частоты поступает на направленный ответвитель (НО) и далее, через вентиль, на модулятор амплитудно-импульсной модуляции (АИМ). Часть электромагнитной энергии, поступившей от умножителя частоты на направленный ответвитель, проходит через детектор на модуль автоматической регулировки мощности (АРМ), которые образуют канал управления мощностью выходного сигнала генератора и стабилизируют его уровень.
В модуляторе АИМ происходит модуляция сигнала (при работе генератора в режиме АИМ). С выхода модулятора АИМ сигнал поступает на умножитель частоты на 3. На выходе модуля умножителя частоты формируется сигнал частотой от 78,33 до 118,10 ГГц и через вентиль поступает на выходной разъем СВЧ генератора. Вентили, подключенные к входу и выходу АИМ, обеспечивают поглощение отраженных волн в линии передачи и тем самым улучшают согласование уровней сигналов в цепи.
Модуль фильтров и преобразования напряжения (МФиПН) вместе с блоком
питания создают необходимые уровни питающего напряжения для обеспечения нормальной работы узлов и модулей генератора.

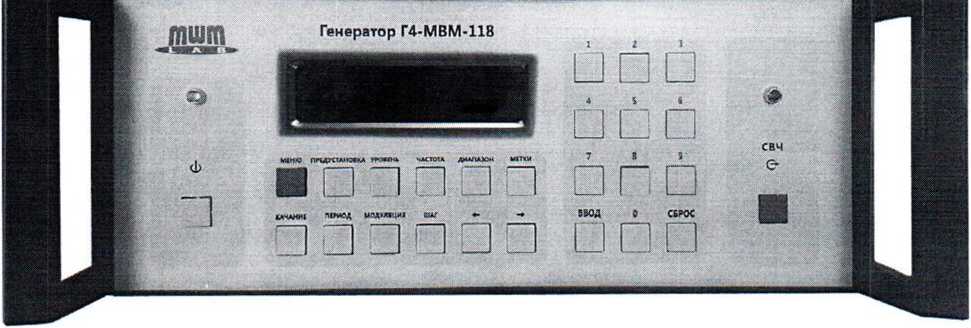

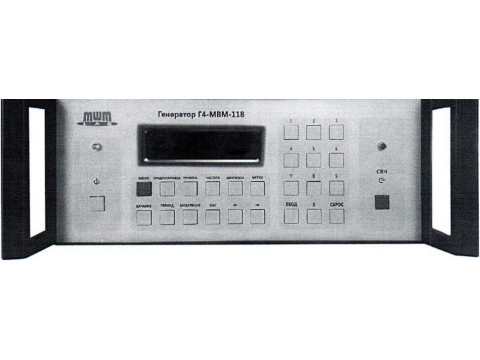

Внешний вид генератора приведен на рисунке 2.
Рисунок 2 - Генератор Г4-МВМ-118. Внешний вид
Место нанесения знака поверки (клеймо-наклейка) указано в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1,2.
Таблица 1 - Основные метрологические характеристики генераторов
|
Наименование метрологической характеристики |
Значение |
|
Диапазон рабочих частот генератора, ГГц |
от 78,33 до 118,10 |
|
Пределы допускаемой основной погрешности установки частоты в режиме непрерывной генерации (НГ), Гц где fycr - установленная частота, Гц |
±1'10-7fycT |
|
Нестабильность частоты за любой 15-минутный интервал в режиме НГ после установления рабочего режима, не более |
±1-1 о-8 |
|
Максимальная выходная мощность при работе на согласованную нагрузку в режиме НГ, дБм, не менее |
минус 10 |
|
Диапазон регулирования выходной мощности, дБм |
от минус 10 до минус 20 |
|
Пределы допускаемой основной погрешности установки уровня выходной мощности (Р), дБ |
±(1,0+0,1 |Р|) |
|
КСВН выхода генератора, не более |
1,5 |
Таблица 2 - Основные технические характеристики генераторов
|
Наименование характеристики |
Значение |
|
Сечение волновода, мм |
2,4x1,2 |
|
Время установления рабочего режима после включения, мин, не более |
15 |
|
Время непрерывной работы генератора в рабочих условиях применения, ч, не менее |
8 |
|
Режимы перестройки частоты: - ручная перестройка частоты; - однократная перестройка частоты с регулируемым периодом перестройки, мс - автоматическая перестройка частоты с регулируемым периодом перестройки, мс |
от 80 до 50000 от 80 до 50000 |
|
Внутренняя модуляция меандром с частотой, кГц |
от 0,1 до 100 |
|
Амплитудно-импульсная модуляция с внешним запуском: - длительность импульса, нс - частота повторения, кГц |
50 от 0,1 до 100 |
|
Внешняя модуляция сигналом меандра с частотой, кГц |
от 0,1 до 100 |
|
Количество точек запоминания устанавливаемых пользователем параметров (частота, уровень выходной мощности) |
9 |
|
Интерфейс дистанционного управления |
USB, RS-232 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от 5 до 40 90 при 25 °C |
|
Параметры сети питания переменного тока: - напряжение сети питания, В -частота сети питания, Гц |
230 ±23 50 ± 1 |
|
Потребляемая мощность, В А, не более |
80 |
|
Габаритные размеры генератора, мм, не более |
342x140x360 |
|
Масса генератора, кг, не более |
10 |
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель блока индикаторного измерителя методом шелкографии.
Комплектность
Комплект поставки генераторов Г4-МВМ-118 указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
К-во, шт. |
Примечание |
|
ГЛЮИ.418136.009 |
Генератор Г4-МВМ-118 |
1 | |
|
SCZ-1 |
Кабель электропитания |
1 | |
|
SCUAB-1,5 |
Кабель интерфейсный |
1 | |
|
USB-драйверы |
1 |
Диск | |
|
ГЛЮИ.418136.009 РЭ |
Руководство по эксплуатации |
1 | |
|
ГЛЮИ.418136.009 ФО |
Формуляр |
1 | |
|
Упаковка |
1 X | ||
|
МРБ МП.2665-2017 |
Методика поверки |
1 /с |
X.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100363945.027-2016 «Генератор Г4-МВМ-118. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МРБ МП.2665-2017 «Генератор Г4-МВМ-118. Методика поверки»
Заключение
Генератор Г4-МВМ-118 соответствуют требованиям ТУ BY 100363945.027-2016, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ЕАЭС BY/112 11.01. ТР004 003 20963 от 14.03.2017 действительна по 07.03.2022).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
