Приборы контрольные УКП-5
| Номер в ГРСИ РФ: | РБ 03 99 6188 17 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | ПАО "ДЗГА", г. Донецк, Украина |
|
Описание типа РБ 03 99 6188 17 [2017-05-03]
rb-03-99-6188-17_2017-05-03.pdf
|
Скачать |
Приборы контрольные УКП-5 (в дальнейшем - приборы) предназначены для проверки кислородных регенеративных дыхательных аппаратов в собранном виде и по узлам в процессе подготовки их к работе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 6188 17 |
| Наименование | Приборы контрольные УКП-5 |
| Год регистрации | 2017 |
| Номер сертификата | 10859 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | ПАО "ДЗГА", г. Донецк, Украина (UA) |
Производитель / Заявитель
ПАО "ДЗГА"
Адрес: 83048, г. Донецк, ул. Левицкого, 31
Контакты: Факс (062) 381-83-57; e-mail: resp@dzga.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2676-2017. |
Поверители
Скачать
|
Описание типа РБ 03 99 6188 17 [2017-05-03]
rb-03-99-6188-17_2017-05-03.pdf
|
Скачать |
Описание типа
Назначение
Приборы контрольные УКП-5 (в дальнейшем - приборы) предназначены для проверки кислородных регенеративных дыхательных аппаратов в собранном виде и по узлам в процессе подготовки их к работе.
Область применения: аварийно-спасательные формирования предприятий промышленности, шахт, рудников, подразделения пожарных служб и др. для проверки кислородных регенеративных дыхательных аппаратов (респираторов).
Описание
Приборы состоят из наклонного манометра-реометра, расходомера и системы для создания потока воздуха. Система для создания потока воздуха состоит из баллона с вентилем, кислородного манометра, трубки манометра, редуктора и эжектора. Поток воздуха в приборе создается энергией сжатого кислорода при помощи эжекти-рования.
Составные части прибора смонтированы в металлическом корпусе с ручкой.
С помощью прибора в собранных респираторах проверяют:
- герметичность воздушной системы при избыточном и вакуумметрическом давлении;
- постоянную подачу кислорода редуктором;
- давление, при котором срабатывает избыточный клапан;
- вакуумметрическое давление, при котором срабатывает легочный автомат;
- вакуумметрическое давление, при котором легочный автомат обеспечивает заданную подачу кислорода;
- подачу кислорода аварийным клапаном.
При проверке отдельных составных частей респиратора проверяют:
- подачу кислорода аварийным клапанам и легочным автоматам;
- герметичность регенеративного патрона и холодильника; - давление, при котором срабатывает предохранительный
Для доку»™™
уктора.
РРстблдаиБегаруга

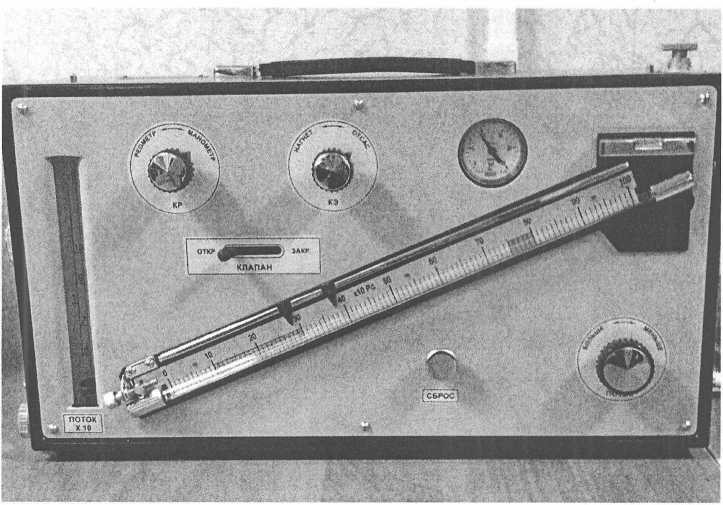

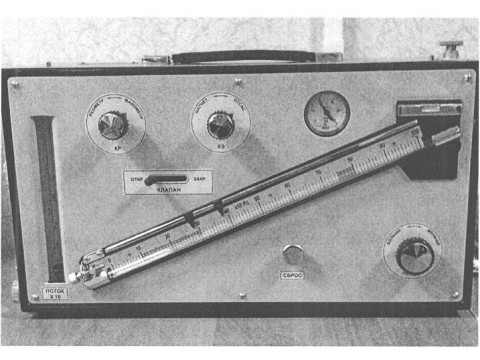

Внешний вид приборов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.
Рисунок 1. Внешний вид прибора УКП-5
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значения характеристик |
|
1 |
2 |
|
Верхний предел измерения давления, Па (мм вод.ст.): -избыточного; -вакуумметрического |
1000 (102) 1000 (102) |
|
Цена деления шкалы манометра, Па |
10 |
|
Диапазон измерения расхода кислорода, измеряемый реометром, дм3/с (дм3/мин) |
от 0,01 до 0,033 (от 0,6 до 2,0) |
|
Расход воздуха, измеряемый расходомером, дм3/с (дм3/мин) |
0,17(10); 1,00 (60); 1,17(70); 1,50 (90); 1,70 (100); 2,50 (150) |
|
Максимальное давление, создаваемое эжектором, Па (мм вод.ст.), не менее: -избыточное; -вакуумметрическое |
5880 (600) 5880 (600) |
|
Максимальный поток, создаваемый эжектором при нагнетании и отсасывании, дм3/с (дм3/мин), не менее |
2,5 (150) |
|
Пределы допускаемой приведенной погрешности манометра, % |
п® 'Я
U"SSS ) стр. 2 из 5
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой приведенной погрешности реометра, % |
±4,0 |
|
Пределы допускаемой относительной погрешности расходомера, % |
±10,0 |
|
Порог чувствительности манометра, Па (мм вод. ст.), не более |
5,0 (0,5) |
|
Диапазон температур окружающего воздуха, при эксплуатации,°C |
от 10 до 40 |
|
Диапазон температур окружающего воздуха, при транспортировании,°C |
от минус 50 до плюс 50 |
|
Масса, кг, не более |
13,40 |
|
Габаритные размеры, мм, не более |
450x198x250 |
|
Средний срок службы прибора, лет, не менее |
6 |
Знак утверждения типа
Знак Утверждения типа наносится фотохимическим или типографским способами на табличку, прикрепленную к корпусу прибора и на руководство по эксплуатации типографским способом. Допускается наносить другими методами, обеспечивающими сохранность маркировки в течение всего срока службы.
Комплектность
Комплектность представлена в таблице 2.
Таблица 2.
|
Наименование |
Количество |
|
Прибор УКП-5 |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Комплект инструментов и принадлежностей |
1 компект |
|
Комплект запасных частей |
1 компект |
|
График градуировки реометра |
1 экз. |
|
Методика поверки МРБ МП.2676 -2017 |
1 экз. по согласованию с заказчиком |
|
Примечание- Приборы поставляются в приведенной комплектности, если иное не указано в договорных документах на поставку | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ 12.43.17-76 «Приборы контрольные УКП-5». Технические условия.
МРБ МП.2676-2017. «Приборы контрольные УКП-5». Методика поверки.
Заключение
Приборы контрольные УКП-5 соответствуют техническим условиям ТУ 12.43.17-76. Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № ВУ/ 112 02.1.0.0025
