Измерители объема ИО-1
| Номер в ГРСИ РФ: | РБ 03 07 6187 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ПАО "ДЗГА", г. Донецк, Украина |
|
Описание типа РБ 03 07 6187 17 [2017-05-03]
rb-03-07-6187-17_2017-05-03.pdf
|
Скачать |
Измерители объема ИО-1 (в дальнейшем - измерители) предназначены для определения объема и проверки герметичности аспираторов АМ-5 при их поверке и настройке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6187 17 |
| Наименование | Измерители объема ИО-1 |
| Год регистрации | 2017 |
| Номер сертификата | 10858 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | ПАО "ДЗГА", г. Донецк, Украина (UA) |
Производитель / Заявитель
ПАО "ДЗГА"
Адрес: 83048, г. Донецк, ул. Левицкого, 31
Контакты: Факс (062) 381-83-57; e-mail: resp@dzga.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2668-2017. |
Поверители
Скачать
|
Описание типа РБ 03 07 6187 17 [2017-05-03]
rb-03-07-6187-17_2017-05-03.pdf
|
Скачать |
Описание типа
Назначение
Измерители объема ИО-1 (в дальнейшем - измерители) предназначены для определения объема и проверки герметичности аспираторов АМ-5 при их поверке и настройке.
Область применения: поверка и настройка аспираторов.
Описание
Принцип работы измерителя заключается в создании поверяемым аспиратором в системе измерителя вакуумметрического давления, приводящего к повышению уровня воды в измерительной трубке до определенной отметки.
Принцип действия заключается в измерении объема воды, поступающей из уравнительного сосуда, при помощи мерного цилиндра. Вода в уравнительный сосуд в количестве, необходимом для уравновешивания создаваемого аспиратором разрежения, перетекает из резервуара. Объем воды и является мерой объема прокачиваемого воздуха.
Измеритель объема представляет собой изделие, основные детали и сборочные единицы которого изготовлены из стекла, соединены между собой эластичными трубками и закреплены на раме имеющей шкалу, нониус и защитный кожух с информационными этикетками.

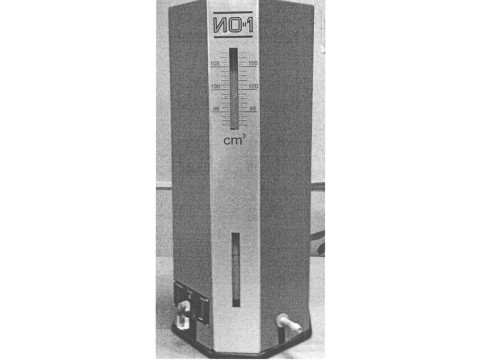

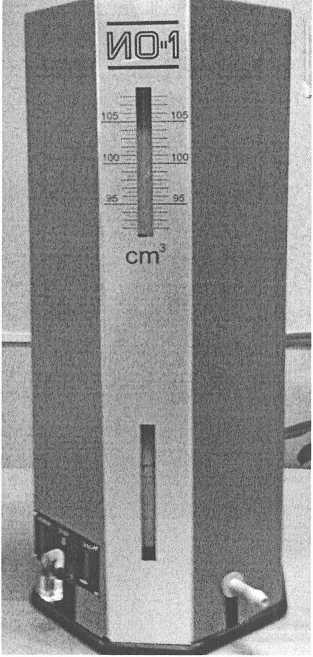

Внешний вид измерителя приведен на рисунке 1.
Рисунок 1. Внешний вид измерителя.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значения характеристик |
|
1 |
2 |
|
Диапазон измерения объема, см3 |
от 95 до 105 |
|
Пределы допускаемой относительной погрешности измерителя, % |
±1,5 |
|
Время одного измерения, мин, не более |
3 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
От 20 до 30 |
|
Масса, кг, не более |
3 |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
Знак Утверждения типа наносится на паспорт и на корпус измерителя любым методом, обеспечивающим сохранность маркировки в течение всего срока службы.
Комплектность
Комплектность представлена в таблице 2.
Таблица 2.
|
Наименование |
Количество |
|
Измеритель объема ИО-1 |
1 шт. |
|
Паспорт ИО-1.00. ПС000 |
1 экз. |
|
Запасные части: Индикатор метиловый оранжевый Трубка медицинская поливинилхлоридная ИО-1.00.001 (0,5 м) |
1 пакет 1 шт. |
|
Методика поверки МРБ МП.2668 -2017 |
1 экз. по согласованию с заказчиком |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ 12.43.113-84 «Измеритель объема ИО-1». Технические условия.
МРБ МП. 2668 -2017. «Измеритель объема ИО-1». Методика поверки.
Заключение
Измерители объема ИО-1 соответствуют техническим условиям ТУ 12.43.113-84.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
