Регистраторы электрических сигналов серий GX, GP, GM
Номер в ГРСИ РФ: | РБ 03 13 5835 15 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
Описание типа РБ 03 13 5835 15 [2016-04-22]
rb-03-13-5835-15_2016-04-22.pdf
|
Скачать |
Регистраторы электрических сигналов серий GX, GP, GM (далее - регистраторы) предназначены для измерения и регистрации сигналов напряжения постоянного тока, силы постоянного тока, выходных сигналов от термопар и термопреобразователей сопротивления (по СТБ ГОСТ Р 8.585-2004 и ГОСТ 6651-2009 соответственно), а так же для хранения измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 5835 15 |
Наименование | Регистраторы электрических сигналов серий GX, GP, GM |
Год регистрации | 2015 |
Номер сертификата | 10033 |
Дата регистрации | 2015-10-29 |
Срок действия | 2020-10-29 |
Получатель сертификата | фирма "Yokogawa Electric China Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Yokogawa Electric China Co., Ltd."
Адрес: Suzhou (Near of Shanghai), No. 365 Xinglong Street, Suzhou Industrial Park, Jiangsu 215126
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МРБ МП.2582-2016. |
Поверители
Скачать
Описание типа РБ 03 13 5835 15 [2016-04-22]
rb-03-13-5835-15_2016-04-22.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы электрических сигналов серий GX, GP, GM (далее - регистраторы) предназначены для измерения и регистрации сигналов напряжения постоянного тока, силы постоянного тока, выходных сигналов от термопар и термопреобразователей сопротивления (по СТБ ГОСТ Р 8.585-2004 и ГОСТ 6651-2009 соответственно), а так же для хранения измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.
Применяются в различных областях хозяйственной деятельности.
Описание
Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на дисплее.
Регистратор представляет собой устройство в металлическом корпусе с цветным жидкокристаллическим сенсорным дисплеем, набором функциональных клавиш, USB-портом (опционально) и разъемом под SD-карту памяти на передней панели, а также слотами под модули ввода/вывода, разъемами для подключения электропитания, цепей сигнализации, интерфейсов RS-422A/485 и RS-232C и портами USB (опционально), VGA (только для GX10/GX20 и GP10/GP20) и Ethernet с обратной стороны корпуса.
Регистраторы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса), позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Для этого в регистраторах предусмотрена внутренняя энергонезависимая память, а также возможност^=е©м£анения данных на SD-карте памяти. Данные, сохраненные на SD-карте, можно/^^Ш^^кпро-граммы преобразования данных конвертировать в Excel, или текстов^уфф^ат\.ЗС11, что облегчает процесс обработки данных на ПК. Прибор может быть подключен к сети Ethernet и поддерживает функции Веб-сервера для оперативного дистанционного контроля состояния, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколам SMTP и POP3. Кроме того, он может осуществлять обмен данными по сетевому протоколу Modbus RTU/ASCII или Modbus TCP.
Регистраторы различаются количеством подключаемых модулей ввода/вывода (см. таблицу 1). Поддерживаются модули аналогового ввода, дискретного ввода и дискретного вывода.
Таблица 1
Модель |
Максимальное количество подключаемых модулей в/в |
GX10/GP10 |
3 (38*1) |
GX20/GP20 |
10 (45*1) |
GM |
10 (45*2) |
Примечания: 1. При использовании блоков расширения GX60; 2. При использовании суб-блоков расширения |
Для конфигурирования регистраторов используется прикладное программное обеспечение (ППО) SMARTDAC+ STANDARD. ППО устанавливается на персональный компьютер (далее ПК).
Фотографии многофункциональных безбумажных регистраторов электрических сигналов приведены на рисунке 1, 2.
Место нанесения знака поверки приведено в приложении к описанию типа.

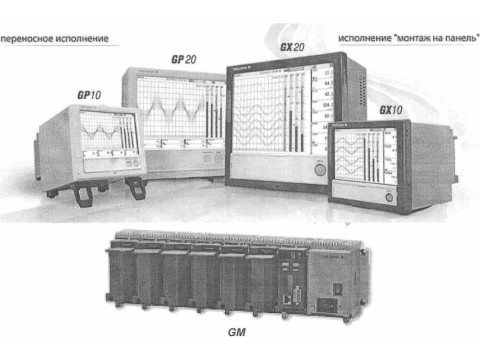

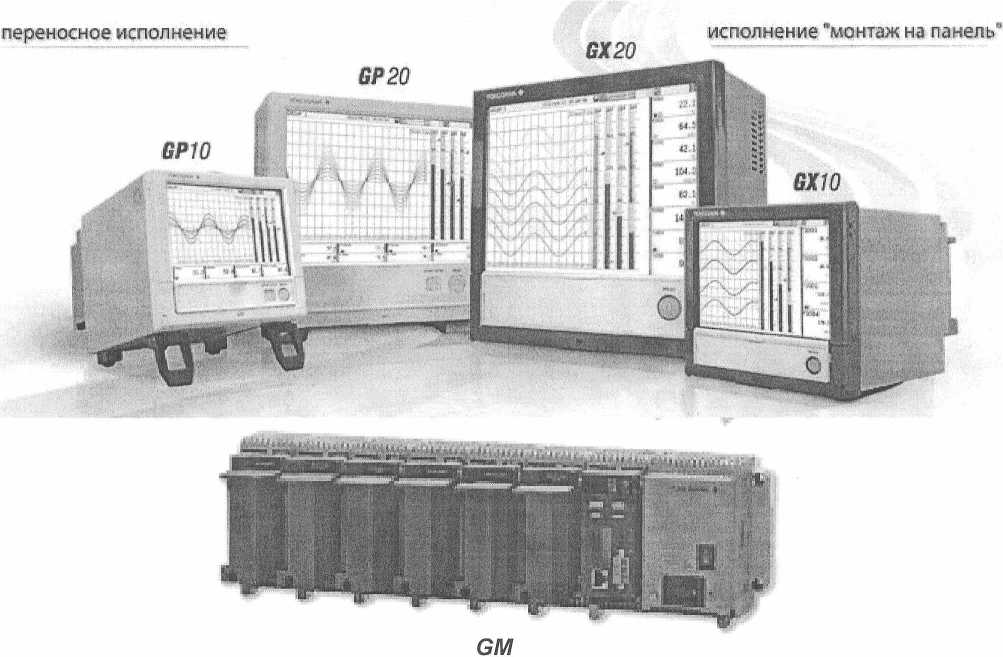

Рисунок 1 - Регистраторы электрических сигналов серии GX, GP, GM. Внешний вид.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таб
лицах 2-3.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температур окружающей среды, °C |
от 0 °C до 50 °C |
Относительная влажность воздуха (без образования конденсата), % |
от 20 до 80 (при температуре от 5 °C до 40 °C) |
Напряжение питания: - от сети переменного тока, В - от источника постоянного тока, В |
(от 100 до 240) ±10%; от 21,6 до 26,4 от 21,6 до 26,4 |
Частота напряжения питания, Гц |
(50 ± 2), (60 ± 2) |
Потребляемая мощность, В А, не более |
60 (для моделей GX10, GP10, GM10) 110 (для моделей GX20, GP20) |
Температура транспортирования, °C |
от минус 25 °C до плюс 50 °C |
Габаритные размеры, мм, не более |
152x152x251 (для модели GX10) 144x160x248 (для модели GP10) 296x296x251 (для модели GX20) 288x310x248 (для модели GP20) |
Масса, кг, не более |
2,1 (для модели GX10) 1,9 (для модели GP10) 6,2 (для модели GX20) 5,7 (для модели GP20) |
Примечания а) габаритные размеры регистраторов указаны с учетом модулей ввода/вывода; б) масса указана без учета модулей ввода/вывода. |
Таблица 3 - Основные метрологические характеристики регистраторов
Диапазон измерений (тип термопар, термопреобразователей сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации | |
Время интегрирования АЦП - более 16,7 мс (нормальный режим измерения) |
Время интегрирования АЦП-1,67 мс (быстрый режим измерения) | ||
Сигналы напряжения постоянного тока (DCV) | |||
20 (от минус 20 до плюс 20) мВ |
± (0,05 %Х + 12 мкВ) |
± (0,1 %Х + 40 мкВ) |
1 мкВ |
60 (от минус 60 до плюс 60 мВ) |
± (0,05 %Х + 30 мкВ) |
±(0,1 %Х+ 150 мкВ) |
10 мкВ |
200 (от минус 200 до плюс 200 мВ) |
±(0,1 %Х + 400 мкВ) | ||
1 (от минус 1 до плюс 1 В) |
± (0,05 %Х+1,2 мВ) |
±(0,1 %Х + 4 мВ) |
100 мкВ |
2 (от минус 2 до плюс 2 В) |
± (0,05 %Х+1,2 мВ) |
±(0,1 %Х + 4 мВ) | |
Сигналы напряжения постоянного тока (DCV) | |||
6 (от минус 6 до плюс 6 В) |
± (0,05 %Х + 3 мВ) |
±(0,1 %Х + 15 мВ) |
1 мВ |
20 (от минус 20 до плюс 20 В) |
± (0,05 %Х + 3 мВ) |
±(0,1 %Х + 40 мВ) | |
50 (от минус 50 до плюс 50 В) |
± (0,05 %Х + 30 мВ) |
±(0,1 %Х+ 150 мВ) |
10 мВ |
0,4-2 (от 0,32 до 2 В) |
± (0,05 %Х+ 1,2 мВ) |
±(0,1 %Х + 4 мВ) | |
1-5 (от 1 до 5) В |
± (0,05 %Х + 3 мВ) |
±(0,1 %Х+ 15 мВ) |
/7 йв\\\ |
\пля доку»™™/ /1
Диапазон измерений (тип термопар, термопреобразователей сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации | |
Время интегрирования АЦП - более 16,7 мс (нормальный режим измерения) |
Время интегрирования АЦП -1,67 мс (быстрый режим измерения) | ||
Сигналы постоянного тока | |||
0-20 (от 0 до 20 мА) |
± (0,3 %Х + 5 мкА) |
± (0,3 %Х + 90 мкА) |
1 мкА |
4-20 (от 3,2 до 20,8 мА) | |||
Сигналы от теомопао | |||
R: (от 0 °C до 1760 °C) |
±(0,15%Х+1 °C); R,S: ±2,2 °C при 0 °C < X < 800 °C; В: ± 3 °C при 400 °C < X < 800 °C; не нормируется при X < 400 °C |
± (0,2 %Х + 6 °C); R,S: ± 7,6 °C при 0 °C < X < 800 °C; В:± 11 °C при 400 °C < X < 800 °C; не нормируется при X < 400 °C |
0,1 °C |
S: (от 0 °C до 1760 °C) | |||
В: (отО °C до 1820 °C) | |||
К: (от минус 270 °C до плюс 1370 °C) |
± (0,15 %Х +0,7 °C); ± (0,35 %Х + 0,7 °C) при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
± (0,2 %Х + 5 °C); ± (3 %Х + 5 °C) при -200 °C <Х < 0 °C; не нормируется при X < -200 °C | |
К: (от минус 200 °C до плюс 500 °C) | |||
Е: (от минус 270 °C до плюс 800 °C) |
± (0,15 %Х + 0,5 °C ); ± (0,35 %Х + 0,5 °C) при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
± (0,2 %Х + 4 °C); ± (2 %Х + 4 °C) при -200 °C <Х < 0 °C; не нормируется при X < -200 °C | |
J: (от минус 200 °C до плюс 1100 °C) | |||
Т: (от минус 270 °C до плюс 400 °C) |
± (0,15 %Х +0,5 °C); ± (0,35 %Х + 0,5 °C) при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
± (0,2 %Х + 2,5 °C); ± (2 %Х + 2,5 °C) при -200 °C < X < 0 °C; не нормируется при X < -200 °C | |
N: (от минус 270 °C до плюс 1300 °C) |
± (0,15 %Х + 0,7 °C); ± (0,7 %Х + 0,7 °C) при -200 °C <Х < 0 °C; не нормируется при X < -200 °C |
± (0,3 %Х + 6 °C); ± (5 %Х + 6 °C) при -200 °C <Х < 0 °C; не нормируется при X < -200 °C | |
ХК (L): (от минус 200 °C до плюс 600 °C) |
± (0,25 %Х + 0,8 °C) |
± (0,5 %Х + 4 °C) | |
Сигналы от термопреобразователей сопротивления (RTD) | |||
Pt100: 1,385 (от минус 200 °C до плюс 850 °C) |
± (0,15 %Х +0,3 °C) |
±(0,3%Х+ 1,5 °C) |
0,1 °C |
Pt100: 1,385 (от минус 150 °C до плюс 150 °C) |
0,01 °C | ||
PtIOOG: 1,391 (от минус 200 °C до плюс 600 °C) |
±(0,15%Х +0,3 °C) |
± (0,3 %Х + 2,0 °C) |
0,1 °C |
Pt50G: 1,391 (от минус 200 °C до плюс 550 °C) |
± (0,3 %Х +0,6 °C) |
± (0,6 %Х + 3 °C) |
(государственный реестр] ]|
I средств измерении j II
\ РеДйИУ| 7
\Для документов/ II
Диапазон измерений (тип термопар, термопреобразователей сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации | |
Время интегрирования АЦП - более 16,7 мс (нормальный режим измерения) |
Время интегрирования АЦП - 1,67 мс (быстрый режим измерения) | ||
Сигналы от термопреобразователей сопротивления (R' |
’D) | ||
CulOOG: 1,428 (от минус 180 °C до плюс 200 °C) |
. ± (0,15 %Х+0,3 °C) |
±(0,3%Х+ 1,5 °C) |
0,1 °C |
Cu50G:1,428 (от минус 180 °C до плюс 200 °C) |
± (0,15 %Х +0,6 °C) |
± (0,3 %Х + 4,0 °C) |
0,1 °C |
Cu10G: 1,428 (от минус 180 °C до плюс 200 °C) |
± (0,2 %Х + 2,0 °C) |
± (0,4 %Х + 6 °C) |
0,1 °C |
Примечания 1. X - значение измеряемой величины. 2. Все метрологические характеристики действительны только при наличии одного или нескольких модулей аналогового ввода GX90XA. 3. Все метрологические характеристики указаны для нормальных условий эксплуатации. 4. В таблице пределы допускаемой абсолютной погрешности измерения сигналов термопар указаны без погрешности компенсации температуры холодного спая термопар. 5. Погрешность компенсации холодного спая (при измерении температуры, больше или равной 0 °C и при уравновешенной температуре входных разъемов), не более: для термопар типа К, J, Е, Т, N, ХК (L): ±0,5 °C (23 °C ±2 °C), ±0,7 °C (от 0 °C до +50 °C), ±0,1 °C (от-20 °C до 60 °C) для термопар типа: R, S: ±1,0 °C (23 °C ±2 °C), ±1,4 °C (от 0 °C до +50 °C), ±2,0 °C (от -20 °C до +60 °C) для термопары типа В: внутренняя компенсация фиксирована для 0 °C 6. Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C, при времени интегрирования 16,7 мс и выше, не более: ± (0,05 % от измеренного значения + 0,05 % от диапазона измерений). |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность в соответствии с таблицей 4. Таблица 4
Наименование |
Код |
- регистратор |
- |
- руководство по эксплуатации |
- |
- карта памяти SD |
- |
- стилус |
B8740BZ |
- шнур питания |
А10ххх£_ |
- заглушка 1 |
B&t40CZ'"xX |
Наименование |
Код |
- резистор |
41592х 43892х ХОЮ-ХХХ-З 8G16D |
- монтажный кронштейн 2 |
B8740DY |
- комплект ЗИП 3 |
- |
Примечания: 1. Поставляется для пустых слотов; 2. Поставляется только для моделей GX20, GX10; 3. Стандартного комплекта ЗИП в наборе нет. ЗИП комплектуется отдельно, как запасные части или аксессуары. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electric Corporation", Япония, фирмы "Yokogawa Electric China Co., Ltd.", Китай.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП. 2582-2016 "Регистраторы электрических сигналов серий GX, GP, GM. Методика поверки".
Заключение
Регистраторы электрических сигналов серии GX, GP, GM соответствуют технической документации фирмы "Yokogawa Electric Corporation", Япония, фирмы "Yokogawa Electric China Co., Ltd.", Китай, ГОСТ 12997-84, TP TC 004/2011, TP TC 020/2011 (декларация о соответствии № TC N RU fl-JP.AB72.B.01452 от 29.04.2014, срок действия по 28.04.2019).
Межповерочный интервал - не более 12 месяцев (для регистраторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
