Преобразователи измерительные переменного тока ЭП8554
Номер в ГРСИ РФ: | РБ 03 13 0017 15 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО «МНПП «Электроприбор», г. Витебск |
Преобразователи измерительные переменного тока ЭП8554 (далее - ИП), предназначены для линейного преобразования переменного тока в унифицированный электрический сигнал постоянного тока.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 0017 15 |
Наименование | Преобразователи измерительные переменного тока ЭП8554 |
Год регистрации | 2015 |
Номер сертификата | 10040 |
Дата регистрации | 2015-10-29 |
Срок действия | 2020-10-29 |
Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: ул. Зеньковой, д. 1, 210001, г. Витебск
Контакты: (10-375-212) 672-816 / electropribor@mail.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП.ВТ.113-2005. |
Поверители
Скачать
Описание типа РБ 03 13 0017 15 [2009-07-02]
rb-03-13-0017-15_2009-07-02.pdf
|
Скачать | ||
Описание типа РБ 03 13 0017 15 [2016-02-29]
rb-03-13-0017-15_2016-02-29.pdf
|
Скачать | ||
Описание типа РБ 03 13 0017 15 [2011-03-03]
rb-03-13-0017-15_2011-03-03.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные переменного тока ЭП8554 (далее - ИП), предназначены для линейного преобразования переменного тока в унифицированный электрический сигнал постоянного тока.
Модификации ЭП8554/1, ЭП8554/2 предназначены для преобразования одного из диапазонов тока.
Модификации ЭП8554/3, ЭП8554/4 представляют собой три одноканальных измерительных преобразователя в одном корпусе - трехканальный ИП.
Модификации ЭП8554/5, ЭП8554/6 предназначены для преобразования одного из четырех возможных входных сигналов тока (одноканальный многопредельный ИП).
ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности. /г
лист 1 из 11 /
Описание
По способу преобразования ИП относятся к преобразователям с выходным аналоговым сигналом, пропорциональным среднеквадратическому значению входного сигнала.
Информацию несет среднее значение выходного аналогового сигнала.
В зависимости от величины входных и выходных сигналов, вида источника питания ИП имеют шесть модификаций.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей; печатной платы с элементами схемы; трансформатора питания и входного трансформатора тока.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.
Фотографии общего вида ИП приведены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены в приложении А.

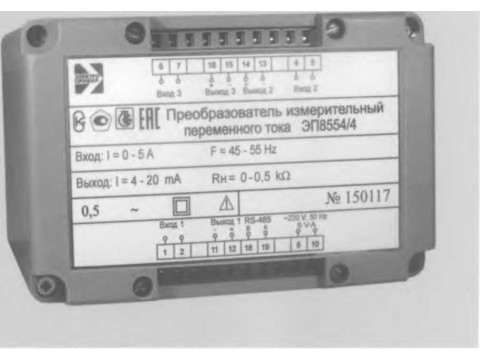

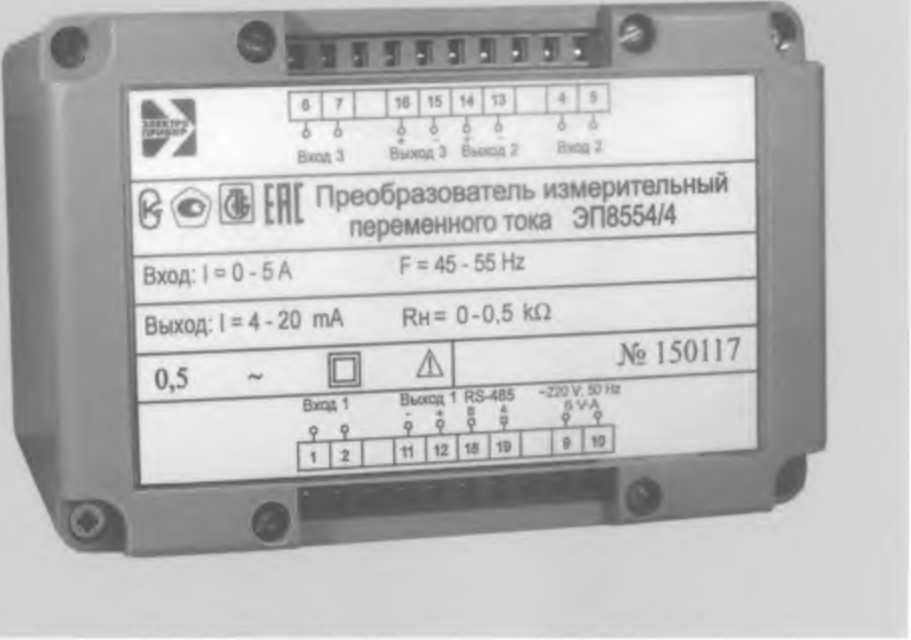

Рисунок 2

- Фотография общего вида для ЭП8554/3, ЭП8554/4 с габаритными размерами 125 х 90 х 125 mm
лист 4 из 11
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МЕТРОЛОГИЧЕКИЕ ХАРАКТЕРИСТИКИ
Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификаций ИП приведены в таблице 1.
Характеристики приведены для каждого канала преобразования.
Таблица 1
Модификация ИП |
Преобразуемый входной сигнал, А |
Выходной аналоговый сигнал, mA |
Диапазон изменений сопротивления нагрузки, kQ | ||
Диапазон измерений |
Номинальное значение |
Диапазон изменений |
Нормирующее значение | ||
ЭП8554/Г |
0-0,5 |
0,5 |
0 -5 |
5 |
0-3,0 |
0-1,0 |
1,0 | ||||
0-2,5 |
2,5 | ||||
0-5,0 |
5,0 | ||||
ЭП8554/2* |
0-0,5 |
0,5 |
4-20 |
20 |
0-0,5 |
0-1,0 |
1,0 | ||||
0-2,5 |
2,5 | ||||
0-5,0 |
5,0 | ||||
ЭП8554/3** |
0-0,5 |
0,5 |
0-5 |
5 |
0-3,0 |
0-1,0 |
1,0 | ||||
0-2,5 |
2,5 | ||||
0-5,0 |
5,0 | ||||
ЭП8554/4** |
0-0,5 |
0,5 |
4-20 |
20 |
0-0,5 |
0-1,0 |
1,0 | ||||
0-2,5 |
2,5 | ||||
0-5,0 |
5,0 | ||||
ЭП8554/5*** |
0-0,5 |
0,5 |
0-5 |
5 |
0-3,0 |
0-1,0 |
1,0 | ||||
0-2,5 |
2,5 | ||||
0-5,0 |
5,0 | ||||
ЭП8554/6*** |
0-0,5 |
0,5 |
4-20 |
20 |
0-0,5 |
0-1,0 |
1,0 | ||||
0-2,5 |
2,5 | ||||
0-5,0 |
5,0 |
* Одноканальный ИП.
** Трехканальный или двухканальный ИП. Входные и выходные сигналы каждого канала одинаковые.
*** Одноканальный многопредельный ИП.
Каждая модификация ИП по заказу может иметь интерфейс RS-485.
Класс точности ИП 0,5
Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Hz ± 0,5 %
Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:
а) при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40°С и плюс 55 °C на каждые 10 °C ± 0,4 %
б) при воздействии относительной влажности (95 ± 3) %
при температуре 35 °C ± 0,9 %
в) при изменении напряжения питания переменного тока частотой (50± 0,5) Hz и при изменении напряжения питания постоянного тока (см. таблицу 2) ± 0,25 %
г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 тТ при самом неблагоприятном направлении и фазе магнитного поля ± 0,5 %
д) при искажении формы кривой входного тока до 20 % ± 0,5 %
Время установления выходного аналогового сигнала ИП, s, не более 0,5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источники питания указаны в таблице 2.
Таблица 2
Параметры |
Источники питания | |||||||
Пере-менного тока |
Универсальное питание |
Постоянного тока | ||||||
пост. тока |
перем, тока | |||||||
Напря-жение, V |
Диапазон изменений |
187-242 |
105-300 |
80-265 |
4,8-5,6 |
10-18 |
19-36 |
37-72 |
Номинальное значение |
220 |
220 |
220 |
5 |
12 |
24 |
48 | |
Частота, Hz |
50 ±0,5 |
- |
50 ± 0,5 |
- |
- |
- |
- |
Мощность, потребляемая ИП от цепи питания переменного тока, V A не более: - для ЭП8554/3, ЭП8554/4
- для ЭП8554/1, ЭП8554/2, ЭП8554/4, ЭП8554/6
Мощность, потребляемая ИП от цепи питания постоянного тока, W не более: - для ЭП8554/3, ЭП8554/4
-для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6
Мощность, потребляемая ИП от измерительной цепи, при
номинальных значениях преобразуемых входных сигналов, V A, не более:
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6
- для ЭП8554/3, ЭП8554/4 по каждому входу
Условия эксплуатации:
- температура окружающего воздуха, °C от минус 40 до плюс 55
- относительная влажность 95 % при 35 °C
Габаритные размеры ИП, mm, не более 110 х 120 х 125
110 х 120х 70
125 х 90 х 125
Масса ИП, kg, не более
- для ЭП8554/3, ЭП8554/4
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6
Средний срок службы, лет, не менее
Средняя наработка на отказ, h, не менее
Знак утверждения типа
Знак утверждения типа наносится на табличку на корпусе ИП в верхнем правом углу и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Комплектность
Комплектность приведена в таблице 6.
Таблица 6
Обозначение |
Наименование |
Количество |
ЗЭП.499.992 |
Преобразователь измерительный переменного тока ЭП8554 |
1 |
ЗЭП.499.992-01 ПС |
Паспорт |
1 |
ЗЭП.499.992 РЭ |
Руководство по эксплуатации |
Количество по заказу |
МП.ВТ. 113-2005 |
Методика поверки |
Количество по заказу |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ТУ РБ 14401895.006-97. Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Технические условия;
МП.ВТ.113-2005. Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки.
Заключение
Преобразователи ризмерительные переменного тока ЭП8554 соответствуют требованиям ГОСТ 24855-81, ТУ РБ 14401895.006-97.
Государственные контрольные испытания проведены:
- РУП "Витебский ЦСМС", 210015, г. Витебск, ул. Б. Хмельницкого, 20, тел (+375 212) 42-63-12, ic@vcsms.by, аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г, аттестат аккредитации № BY/112 02.1.0.0812 от 25.03.2008 г;
- Научно-исследовательским центром испытаний средств измерений и техники, 220053, г. Минск, Старовиленский тракт, 93, тел (+375 173) 349813, kurqanski@belqim.by, аттестат аккредитации № BY/112.02.1.0.0025 от 25.09.94 г.
Межповерочный интервал 12 месяцев.
