Преобразователи измерительные напряжения переменного тока ЭП8555
| Номер в ГРСИ РФ: | РБ 03 13 0018 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «МНПП «Электроприбор», г. Витебск |
Преобразователи измерительные напряжения переменного тока ЭП8555 (далее - ИП), предназначены для линейного преобразования напряжения переменного тока в унифицированный электрический сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0018 15 |
| Наименование | Преобразователи измерительные напряжения переменного тока ЭП8555 |
| Год регистрации | 2015 |
| Номер сертификата | 10041 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: ул. Зеньковой, д. 1, 210001, г. Витебск
Контакты: (10-375-212) 672-816 / electropribor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.ВТ.113-2005. |
Поверители
Скачать
|
Описание типа РБ 03 13 0018 15 [2009-07-02]
rb-03-13-0018-15_2009-07-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0018 15 [2011-03-03]
rb-03-13-0018-15_2011-03-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0018 15 [2016-03-02]
rb-03-13-0018-15_2016-03-02.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные напряжения переменного тока ЭП8555 (далее - ИП), предназначены для линейного преобразования напряжения переменного тока в унифицированный электрический сигнал постоянного тока.
Модификации ЭП8555/1, ЭП8555/2, ЭП8555/6-ЭП8555/9 предназначены для преобразования одного из диапазонов напряжения.
Модификации ЭП8555/3-ЭП8555/5, ЭП8555/7 представляют собой три одноканальных измерительных преобразователя в одном корпусе - трехканальный ИП.
ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
ИП могут применяться для контроля напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Описание
По способу преобразования ИП относятся к преобразователям с выходным аналоговым сигналом, пропорциональным среднеквадратическому значению входного сигнала.
Информацию несет среднее значение выходного аналогового сигнала.
В зависимости от величины входных и выходных сигналов, вида источника питания ИП имеют девять модификаций.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей; печатной платы с элементами схемы; трансформатора питания и входного трансформатора напряжения.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.

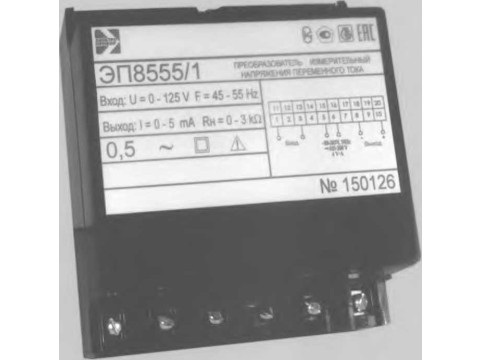

Фотографии общего вида ИП приведены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены в приложении А.

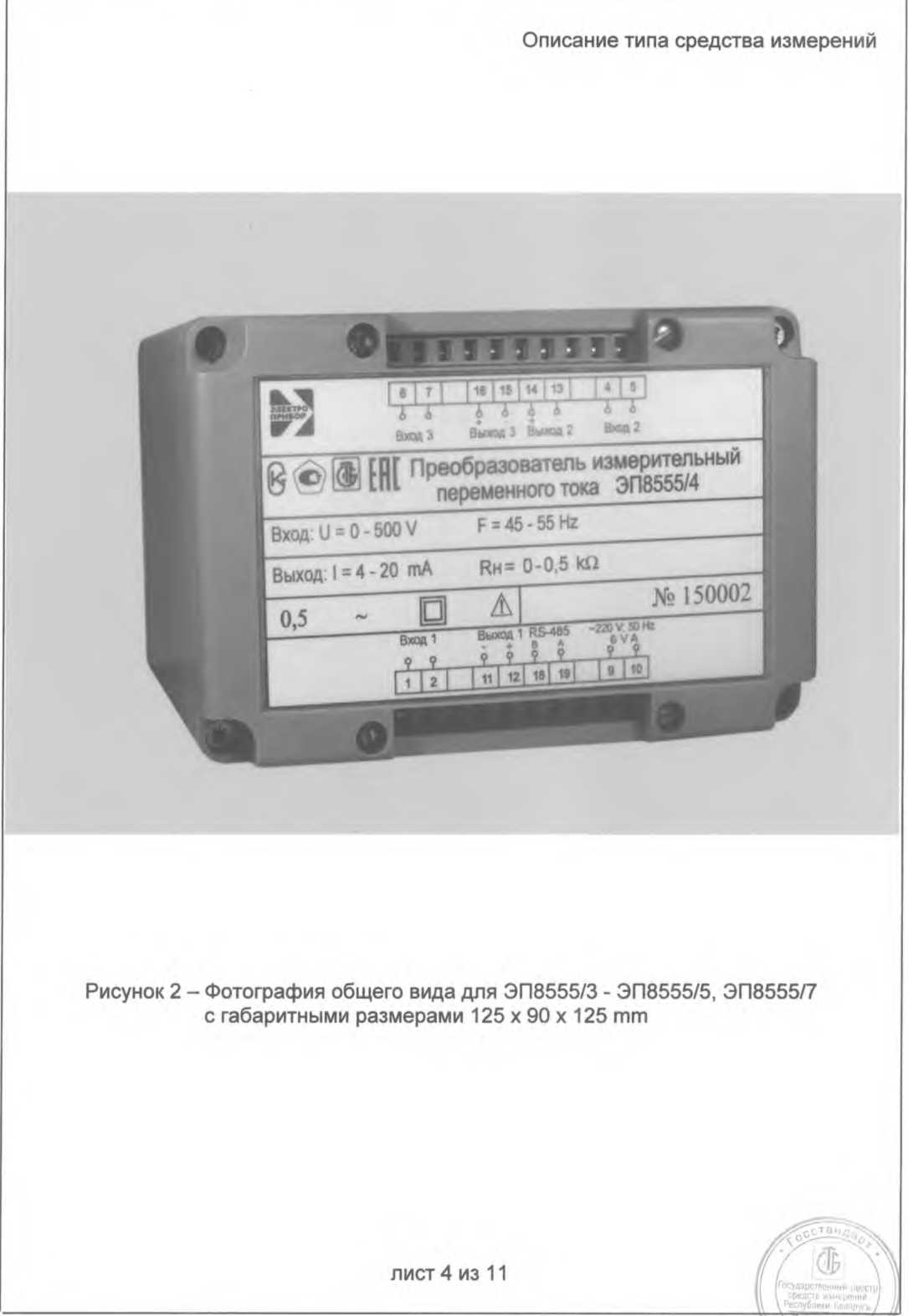

Рисунок 1 - Фотография общего вида для ЭП8555/3 - ЭП8555/5, ЭП8555/7 с габаритными размерами 110 х 120 х 125 mm, и для ЭП8555/1, ЭП8555/2, ЭП8555/6, ЭП8555/8, ЭП8555/9 с габаритными размерами 110 х 120 х 70 mm
ДОК)мим»иа
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификаций ИП приведены в таблице 1.
Характеристики приведены для каждого канала преобразования.
Таблица 1
|
Модификация ИП |
Преобразуемый входной сигнал, V |
Выходной аналоговый сигнал, mA |
Диапазон изменений сопротивления нагрузки, kQ | ||
|
Диапазон измерений |
Номинальное значение |
Диапазон изменений |
Нормирующее значение | ||
|
ЭП8555/1* |
0-125 |
125 |
0 -5 |
5 |
0-3,0 |
|
0-250 |
250 | ||||
|
0-400 |
400 | ||||
|
0-500 |
500 | ||||
|
ЭП8555/2* |
0-125 |
125 |
4-20 |
20 |
0-0,5 |
|
0-250 |
250 | ||||
|
0-400 |
400 | ||||
|
0-500 |
500 | ||||
|
ЭП8555/3** |
0-125 |
125 |
0-5 |
5 |
0-3,0 |
|
0-250 |
250 | ||||
|
0-400 |
400 | ||||
|
0-500 |
500 | ||||
|
ЭП8555/4** |
0-125 |
125 |
4-20 |
20 |
0-0,5 |
|
0-250 |
250 | ||||
|
0-400 |
400 | ||||
|
0-500 |
500 | ||||
|
ЭП8555/5** |
75-125 |
125 |
0-5 |
5 |
0-3,0 |
|
ЭП8555/6* |
75-125 |
125 |
0-5 |
5 |
0-3,0 |
|
ЭП8555/7** |
75-125 |
125 |
4-20 |
20 |
0-0,5 |
|
ЭП8555/8* |
75-125 |
125 |
0-5 |
5 |
0-3,0 |
|
125-250 |
250 |
0-5 |
5 |
0-3,0 | |
|
ЭП8555/9* |
75-125 |
125 |
4-20 |
20 |
0-0,5 |
|
125-250 |
250 |
4-20 |
20 |
0-0,5 | |
* Одноканальный ИП.
** Трехканальный или двухканальный ИП. Входные и выходные сигналы каждого канала одинаковые.
Каждая модификация ИП по заказу может иметь интерфейс RS-485.
Класс точности ИП 0,5
Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Hz ± 0,5 %
ii
|
Описание типа средства измерений Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала: а) при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40°С и плюс 55 °C на каждые 10 °C ± 0,4 % б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °C ± 0,9 % в) при изменении напряжения питания переменного тока частотой (50± 0,5) Hz и при изменении напряжения питания постоянного тока (см. таблицу 2) ± 0,25 % г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 тТ при самом неблагоприятном направлении и фазе магнитного поля ± 0,5 % д) при искажении формы кривой входного напряжения до 20 % ±0,5 % Время установления выходного аналогового сигнала ИП, s, не более 0,5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Источники питания указаны в таблице 2. Таблица 2 | ||||||||
|
Параметры |
Источники питания | |||||||
|
Пере-менного тока |
Универсальное питание |
Постоянного тока | ||||||
|
пост. тока |
перем, тока | |||||||
|
Напря-жение, V |
Диапазон изменений |
187-242 |
105-300 |
80-265 |
4,8-5,6 |
10-18 |
19-36 |
37-72 |
|
Номинальное значение |
220 |
220 |
220 |
5 |
12 |
24 |
48 | |
|
Частота, Hz |
50 ±0,5 |
- |
50 ± 0,5 |
- |
- |
- |
- | |
|
t7 -и- лист 6 ИЗ 11 ■ "А \ .. / | ||||||||
Мощность, потребляемая ИП от цепи питания, V A не более:
- для ЭП8555/3-ЭП8555/5, ЭП8555/7;
- для ЭП8555/1, ЭП8555/2, ЭП8555/6
Мощность, потребляемая ИП от цепи питания, W не более:
- для ЭП8555/3-ЭП8555/5, ЭП8555/7;
- для ЭП8555/1, ЭП8555/2, ЭП8555/6
Мощность, потребляемая ИП от измерительной цепи, при
номинальных значениях преобразуемых входных сигналов, V A, не более:
- для ЭП8555/1, ЭП8555/2, ЭП8555/6
-для ЭП8555/3-ЭП8555/5, ЭП8555/7 по каждому входу
- для ЭП8555/8, ЭП8555/9
Условия эксплуатации:
- температура окружающего воздуха, °C от минус 40 до плюс 55
- относительная влажность 95 % при 35 °C
Габаритные размеры ИП, mm, не более 110x120 х125
110 х 120х 70
125 х 90 х 125
Масса ИП, kg, не более
- для ЭП8555/3-ЭП8555/5, ЭП8555/7
- для ЭП8555/1, ЭП8555/2, ЭП8555/6, ЭП8555/8, ЭП8555/9
Средний срок службы, лет, не менее
Средняя наработка на отказ, h, не менее
Знак утверждения типа
Знак утверждения типа наносится на табличку на корпусе ИП в верхнем правом углу и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Комплектность
Комплектность приведена в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
ЗЭП.499.992 |
Преобразователь измерительный напряжения переменного тока ЭП8555 |
1 |
|
ЗЭП.499.992-02 ПС |
Паспорт |
1 |
|
ЗЭП.499.992 РЭ |
Руководство по эксплуатации |
Количество по заказу |
|
МП.ВТ. 113-2005 |
Методика поверки |
Количество по заказу |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ТУ РБ 14401895.006-97. Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Технические условия;
МП.ВТ.113-2005. Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки.
Заключение
Преобразователи измерительные напряжения переменного тока ЭП8555 соответствуют требованиям ГОСТ 24855-81, ТУ РБ 14401895.006-97.
Государственные контрольные испытания проведены:
- РУП "Витебский ЦСМС", 210015, г. Витебск, ул. Б. Хмельницкого, 20, тел (+375 212) 42-63-12, ic@vcsms.bv, аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г, аттестат аккредитации № BY/112 02.1.0.0812 от 25.03.2008 г;
- Научно-исследовательским центром испытаний средств измерений и техники, 220053, г. Минск, Старовиленский тракт, 93, тел (+375 173) 349813, kurqanski@belqim.by, аттестат аккредитации № BY/112.02.1.0.0025 от 25.09.94 г.
Межповерочный интервал 12 месяцев.
