Преобразователи измерительные серии YTA
| Номер в ГРСИ РФ: | РБ 03 13 5761 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
|
Описание типа РБ 03 13 5761 15 [2016-03-01]
rb-03-13-5761-15_2016-03-01.pdf
|
Скачать |
Преобразователи измерительные серии YTA (далее - преобразователи) предназначены для измерения сигналов, поступающих от термопар (ТП), термопреобразователей сопротивления (ТС), сигналов напряжения постоянного тока, электрического сопротивления постоянному току и преобразования измерямого параметра в аналоговый выходной сигнал 4...20 мА постоянного тока с цифровым протоколом HART или BRAIN.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5761 15 |
| Наименование | Преобразователи измерительные серии YTA |
| Год регистрации | 2015 |
| Номер сертификата | 9882 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "Yokogawa Electric Asia Pte. Ltd", Сингапур (SG) |
Производитель / Заявитель
фирма "Yokogawa Electric Asia Pte. Ltd"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2518-2015. |
Поверители
Скачать
|
Описание типа РБ 03 13 5761 15 [2016-03-01]
rb-03-13-5761-15_2016-03-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные серии YTA (далее - преобразователи) предназначены для измерения сигналов, поступающих от термопар (ТП), термопреобразователей сопротивления (ТС), сигналов напряжения постоянного тока, электрического сопротивления постоянному току и преобразования измерямого параметра в аналоговый выходной сигнал 4...20 мА постоянного тока с цифровым протоколом HART или BRAIN.
Область применения - системы сбора и обработки информации, управления распределёнными объектами регулирования и управления технологическими процессами в различных отраслях промышленности.
Описание
Преобразователи состоят из корпуса (литой алюминиевый сплав) с двумя отсеками. Внутри одного отсека расположен электронный блок с микропроцессором, обеспечивающим аналого-цифровое, цифро-аналоговое преобразование и обработку результатов преобразования. Внутри второго отсека расположены клеммы для подключения входного сигнала, напряжения питания и клеммы для вывода выходного сигнала.
Преобразователи поддерживают протоколы связи HART и BRAIN. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя HART- (BRAIN-) коммуникатор или при помощи персонального компьютера с HART- (BRAIN-) модемом и программным обеспечением (мастер настройки).
Цифровая индикация в процессе измерений осуществляется с помощью встроенного жидкокристаллического 5-разрядного дисплея (ЖКД), поставляемого по отдельному заказу.

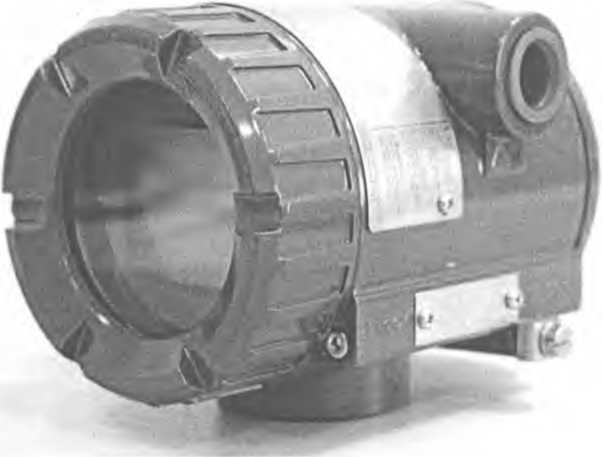

Внешний вид преобразователей приведён на рисунке 1.
Место для нанесения знака поверки указано в приложении А.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Диапазоны измерений всех типов входных сигналов представлены в таблице 1.
2 Диапазон аналогового выходного сигнала силы постоянного тока 4-20 мА.
3 Пределы допускаемой основной приведённой погрешности преобразователя при измерении входных сигналов определяются путём выбора наибольшего из двух значений:
±[(Дацп/О)хЮ0 + 0,02] % от D или ±0,1 % от D,
где Ддцп - погрешность аналого-цифрового преобразования, °C (мВ, Ом) (таблица 1);
D - установленный диапазон измерений, °C (мВ, Ом).
Примечание - Пределы допускаемой основной погрешности нормированы при температуре окружающей среды (23±2) °C.
4 Нестабильность определяется путём выбора наибольшего из двух значений:
- для ТС ±0,1 % от измеренного значения или ±0,1 °C за каждые 2 года;
-для ТП ±0,1 % от измеренного значения или ±0,1 °C за каждый 1 год.
5 Нестабильность за 5 лет определяется путём выбора наибольшего из двух значений:
- для ТС ±0,2 % от измеренного значения или ±0,2 °C;
- для ТП ±0,4 % от измеренного значения или ±0,4 °C.
Таблица 1
|
Тип входного сигнала |
Пределы измерений |
Минимальный устанавливае-мый диапазон измерений |
Поддиапазон измерений, в котором нормируется Ддцп |
Адцп | ||
|
нижний |
верхний | |||||
|
ТП 1)2> |
В |
100 °C |
1820 °C |
25 °C |
от 100 °C до 300 °C |
3,00 °C |
|
от 300 °C до 400 °C |
1,00 °C | |||||
|
от 400 °C до 1820 °C |
0,75 °C | |||||
|
Е |
-200 °C |
+1000 °C |
от -200 до -50 °C |
0,35 °C | ||
|
от -50 °C до +1000 °C |
0,16 °C | |||||
|
J |
-200 °C |
+1200 °C |
от -200 °C до-50 °C |
0,40 °C | ||
|
от -50 °C до +1200 °C |
0,20 °C | |||||
|
К |
-200 °C |
+1372 °C |
от -200 °C до -50 °C |
0,50 °C | ||
|
от -50 °C до+1372 °C |
0,25 °C | |||||
|
N |
-200 °C |
+1300 °C |
от -200 °C до -50 °C |
0,80 °C | ||
|
от -50 °C до +1300 °C |
0,35 °C | |||||
|
R |
-50 °C |
+1768 °C |
от -50 °C до 0 °C от 0 °C до 100 °C от 100 °C до 600 °C |
1,00 °C | ||
|
0,80 °C | ||||||
|
0,60 °C | ||||||
|
от 600 °C до 1768 °C |
0,40 °C | |||||
|
S |
-50 °C |
+1768 °C |
от -50 °C до 0 °C |
1,00 °C | ||
|
отО °C до 100 °C от 100 °C до 600 °C от 600 °C до 1768 °C |
ООО 4^ О> ОО ООО о i о i О 0,0,0 | |||||
|
Т |
-200 °C |
+400 °C |
от -200 °C до -50 °C |
0,25 °C | ||
|
от -50 °C до +400 °C |
0,14 °C | |||||
|
ТС3) |
Pt100 |
-200 °C |
+850 °C |
10 °C |
от -200 °C до +850 °C |
0,14 °C |
|
Pt200 |
-200 °C |
+850 °C |
от -200 °C до +850 °C |
0,30 °C | ||
|
Pt500 |
-200 °C |
+850 °C |
от -200 °C до +850 °C |
0,30 °C | ||
|
Напряжение постоянного тока |
-10 мВ |
+100 мВ |
3 мВ |
от -10 до +100 мВ |
12 мкВ | |
|
Электрическое сопротивление постоянному току |
0 Ом |
2000 Ом |
20 Ом |
от 0 до 1000 Ом |
0,35 Ом | |
|
от 1000 до 2000 Ом |
0,70 Ом | |||||
Примечания
1 Пределы допускаемой погрешности компенсации температуры холодного спая ±0,5 °C. 2 НСХ ТП - по СТБ ГОСТ Р 8.585-2004.
3 НСХ ТС - по ГОСТ 6651-2009.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон температуры окружающей среды рабочих условий |
-40°C ... +85°C -30°C ... +80°C (при использовании ЖКД) |
|
Относительная влажность воздуха |
5 % ... 100 % при температуре 40 °C (без конденсации) |
|
Напряжение питания постоянного тока |
10,5 ... 42 В - для преобразователя общего назначения 10,5 ... 30 В - для искробезопасного исполнения 10,5 ... 32 В - со встроенным грозозащитным разрядником |
|
Предельные вибрационные нагрузки |
частота 10 ... 60 Гц, амплитуда смещения 0,21 мм; частота 60 ... 2000 Гц, ускорение 3g (g - ускорение свободного падения) |
|
Примечание - При работе по протоколам HART/BRAIN минимальное значение напряжения питания 16,4 В. | |
6 Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания на 1 В ±0,005 % от DBb,x.
7 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C, определяется путём выбора наибольшего из двух значений:
±KT/DBbix или ±0,1 % от DBblx,
где Кт - температурный коэффициент, выбираемый по таблице 3.
Таблица 3
|
Тип входного сигнала |
Температурный коэффициент Кт | |
|
ТП |
Е, J, К, N, R, S, Т |
0,08 °C + 0,02 % от ИВ ** |
|
В: 100 °C < Тизм. < 300 °C* |
1,00 °C + 0,02 % от ИВ | |
|
В: 300 °C < Тизм. < 1820 °C |
0,50 °C + 0,02 % от ИВ | |
|
ТС |
0,08 °C + 0,02 % от ИВ | |
|
Напряжение постоянного тока |
0,002 мВ + 0,02 % от ИВ | |
|
Сопротивление постоянному току |
0,1 Ом + 0,02 % от ИВ | |
|
* Тизм. - значение измеряемой температуры. * * ИВ - значение измеряемой физической величины. | ||
8 Масса преобразователя, не более: 1,2 кг (исполнение без индикатора);
1 ,4 кг (исполнение с индикатором).
9 Габаритные размеры преобразователя не более (111 х 133 х Ю2) мм.
10 Степень защиты оболочки по ГОСТ 14254-96 IP66/IP67.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
- преобразователь;
- монтажный кронштейн (выбирается при заказе);
- руководства по эксплуатации;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electric Corporation", Япония.
МРБ МП.2518-2015 " Преобразователи измерительные серии YTA. Методика поверки".
СТБ ГОСТ Р 8.585-2004 “Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования”.
ГОСТ 6651-2009 “Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний”.
Заключение
Преобразователи соответствуют документации фирмы "Yokogawa Electric Corporation", Япония.
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ТС N RU Д-JP.AB72.B.01522 от 23.05.2014) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ТС RU C-JP.rB08.B.00318 от 28.04.2014).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
