Устройства сбора и передачи данных СЕ805 (далее - СЕ805 или УСПД) предназначены для измерения и многотарифного учета электрической энергии и мощности, учета других энергоресурсов, хранения и передачи накопленной информации на верхний уровень информационно-измерительных систем, а также для управления и контроля состояния объекта автоматизации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5344 14 |
| Наименование | Устройства сбора и передачи данных СЕ805 |
| Год регистрации | 2014 |
| Номер сертификата | 8931 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2017-09-13 |
| Получатель сертификата | ЗАО "Энергомера", г. Ставрополь, Россия (RU) |
Производитель / Заявитель
ЗАО "Энергомера"
Адрес: ул. Ленина, 415, г. Ставрополь, 355029
Контакты: (8652)35-75-27 / (8652)56-66-90
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по методике САНТ.411189.001Д1, утвержденной в 2012 г. |
Поверители
Скачать
|
Описание типа РБ 03 13 5344 14 [2014-04-21]
rb-03-13-5344-14_2014-04-21.pdf
|
Скачать |
Описание типа
Назначение
Устройства сбора и передачи данных СЕ805 (далее - СЕ805 или УСПД) предназначены для измерения и многотарифного учета электрической энергии и мощности, учета других энергоресурсов, хранения и передачи накопленной информации на верхний уровень информационно-измерительных систем, а также для управления и контроля состояния объекта автоматизации.
Описание
СЕ805 являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе.
Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом (далее - СЦИ), сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.
УСПД обеспечивают измерение и хранение физических величин с нормируемой погрешностью измерения в соответствии с таблицей 1. Результаты измерения хранятся в формате с плавающей запятой, обеспечивающем высокую точность.
Таблица 1
|
Измеряемая физическая величина |
Размерность |
Тип данных |
|
Электроэнергия активная потребленная, отпущенная |
кВт-ч |
показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, значение за месяц суммарно и по тарифам, значение за сутки суммарно и по тарифам |
|
Электроэнергия реактивная потребленная, отпущенная |
квар-ч |
показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, значение за месяц суммарно и по тарифам значение за сутки суммарно и по тарифам |
|
Электрическая мощность активная потребленная, отпущенная |
кВт |
значение, усредненное на интервале, определенном в счетчике с цифровым интерфейсом. |
|
Электрическая мощность реактивная потребленная, отпущенная |
квар |
значение, усредненное на интервале, определенном в счетчике с цифровым интерфейсом. |
Основные функции УСПД:
- сбор данных и диагностической информации со счетчиков с цифровым интерфейсом;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация часов в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы.
Дополнительные функции УСПД:
- учет электрической энергии активной (реактивной) потребленной (отпущенной), измеренной счетчиками с импульсным выходом (учитываются показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, текущие показания суммарно и по тарифам);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений суммарной и пофазной мощности активной (реактивной) потребленной (отпущенной);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений параметров электрической сети (напряжение, ток, частота, гармонические составляющие);
- сбор со счетчиков расхода воды с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной холодной, горячей воды (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков газа с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленного газа (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков тепла с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной тепловой энергии и потребленного теплоносителя (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор в заданные моменты времени со специализированных счетчиков с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД мгновенных значений текущего расхода энергоносителя, а также температуры горячей воды;
Погрешность данных, полученных в результате выполнения УСПД дополнительных функций, не нормируется.
Область применения УСПД - энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.
УСПД в своем составе имеют: микроконтроллер, энергонезависимую память данных, встроенные часы, набор цифровых и импульсных интерфейсов, светодиодные индикаторы для индикации состояния питания, режимов работы и состояния всех интерфейсов УСПД, а также универсальный преобразователь питания, обеспечивающий работу УСПД от основного и резервного источников питания.
УСПД имеют аппаратную и программную блокировку доступа к изменяемым параметрам. Изменение состояния аппаратной блокировки доступа возможно только при снятии пломб.
Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по любому из имеющихся цифровых интерфейсов при помощи технологического программного обеспечения AdminTools.
Условное обозначение УСПД - в соответствии с рисунком 1.
Е805 Х-ХХ-ХХ-Х
I — Конструктивное исполнение УСПД
1 корпус R33
Z корпус R32 ----- Дополнительный модуль
11 отсутствует
El RS-232
Al RS-485
R4 радиомодем СЕ833М с внешней антенной
R5 радиомодем EMB-250-100PI
Р2 PLC модуль СЕ834 Cenelec А
РЗ PLC модуль СЕ834 Cenelec В
S1 модуль телеуправления
D1 модуль входных дискретных каналов на 4 входа. --------- Сетевой интерфейс связи
11 отсутствует
G1 интерфейс GSM/GPRS, две SIM карты, L-образная антенна
G2 интерфейс GSM/GPRS, две SIM карты.
наклеиваемая антенна, кабель 3 м
Т1 модуль Ethernet’
---------- Основное питание УСПД
Н 220 В переменного тока
L 9-^27 В постоянного тока
Рисунок I - Структура условного обозначения УСПД

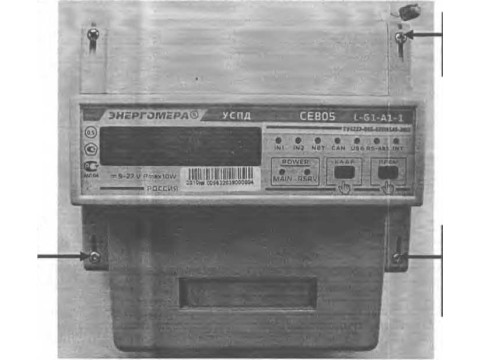

Общий вид УСПД и места пломбирования приведены на рисунках 2 и 3
Место пломбы
ОТК
Место пломбирования после установки
Место пломбы поверителя

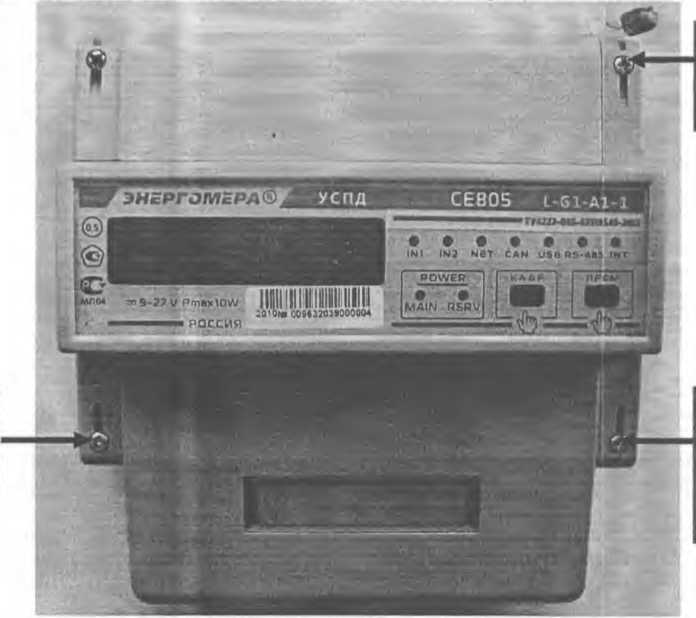

Рисунок 2 - Общий вид и места пломбирования УСПД модификаций СЕ805 Х-ХХ-ХХ-1

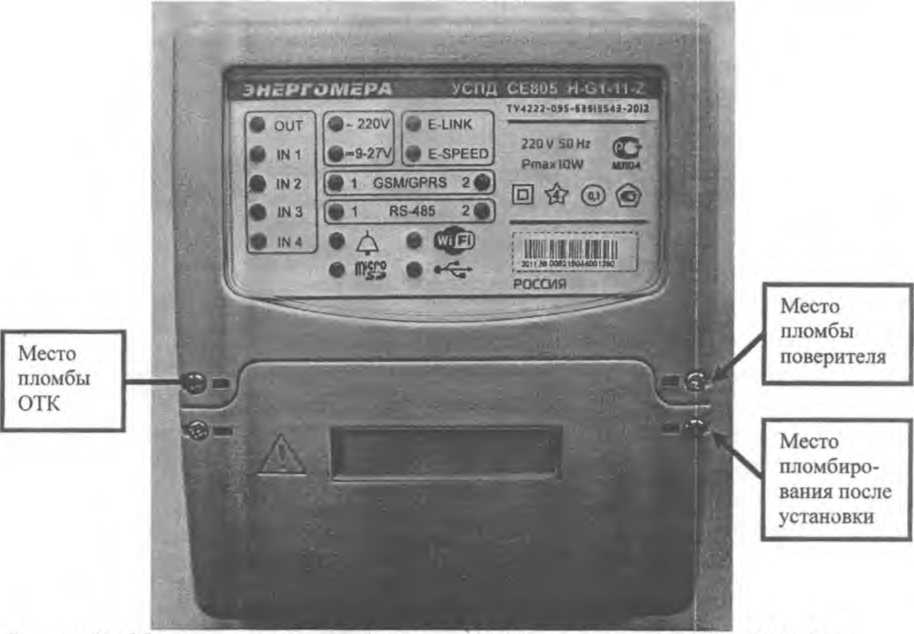

Рисунок 3 - Общий вид и места пломбирования УСПД модификаций СЕ805 X-XX-XX-Z
Программное обеспечение
Идентификационные данные программного обеспечения (далее - ПО) УСПД указаны в таблице 2.
Таблица 2
|
Модификация УСПД |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
СЕ805 Х-ХХ-ХХ-1 |
СЕ8О5 |
CE805.hex |
8.0 |
0x76628191 |
CRC32 |
|
СЕ805 X-XX-XX-Z |
CE8O5-Z |
CE805.exe |
8.0 |
0x34CF58E3 |
CRC32 |
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Основные функции, выполняемые ПО УСПД:
инициализация и синхронизация работы элементов УСПД;
- сбор и сохранение результатов измерений со счетчиков с цифровым интерфейсом,
- сбор, преобразование в именованные величины и сохранение результатов измерения со счетчиков энергоресурсов с импульсным выходом;
- передача по интерфейсам накопленных данных в соответствии с запросом;
- измерение текущего времени УСПД;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- диагностика работы УСПД, сохранение результатов диагностики в журнале и передача их по запросу.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
УСПД имеют основные технические характеристики, приведенные в таблице 3.
Таблица 3_____________________________________________________________________
|
Напряжение основного источника питания, В |
модификации СЕ805 Н-ХХ-ХХ-Х |
от 90 до 264 переменного тока (действующее значение) |
|
модификации СЕ805 L-XX-XX-X |
от 9 до 27 постоянного тока | |
|
Напряжение основного и резервного источника питания, В |
24±2 | |
|
Напряжение резервного источника питания, В |
от 9 до 27 постоянного тока | |
|
Максимальная потребляемая мощность от основного или резервного источников питания, Вт |
10 | |
|
Возможность синхронизации часов от внешних GPS приемников по протоколам NMEA, TSIP |
есть | |
|
Пределы абсолютной погрешности часов (без воздействия внешней синхронизации),vc/сутки |
не более ±3 | |
|
Пределы допускаемой дополнительной погрешности часов (без воздействия внешней синхронизации), с/(°С*сутки) |
±0,3 | |
|
Предел допускаемой относительной погрешности при измерении электрической энергии и мощности для каналов учета, источником данных которых являются счетчики электрической энергии с цифровым интерфейсом |
±1 младшего разряда | |
|
Интерфейсы для чтения собранных (измеренных) данных и конфигурирования УСПД |
RS485-1, RS485-2, CAN, RS232, USB, GSM/GPRS, Ethernet, WiFi | |
|
Каналообразующая аппаратура для чтения собранных (измеренных) данных и конфигурирования УСПД |
внешние GSM/GPRS модемы, внешние преобразователи с выходом канала связи на основе протоколов TCP/IP (Ethernet, WiFi и др.), внешние преобразователи интерфейсов СЕ824, СЕ825 и аналогичные | |
|
Типы поддерживаемых счетчиков с цифровым интерфейсом |
В соответствии с руководствами по эксплуатации САНТАН 189.001 РЭ, САНТ.411189.002РЭ | |
|
Интерфейсы для сбора данных со счетчиков с цифровым интерфейсом |
RS485-1, RS485-2, CAN | |
|
' Поддерживаемые протоколы для сбора данных со счетчиков с цифровым интерфейсом |
ГОСТ РМЭК 61107-2001, Modbus, СЕ ЗАО «Энергомера» (открытый протокол, доступен на интернет-сайте производителя www.energomera.ru) | |
|
Каналообразующая аппаратура для сбора данных со счетчиков с цифровым интерфейсом |
- радиомодемы СЕ831, СЕ833, ЕМВ-250 всех исполнений; - PLC модемы СЕ832, СЕ834 всех исполнений; | |||
|
количество каналов учета, общее |
не более 3000 | |||
|
|<оличество тарифов для каналов учета счетчиков с цифровым интерфейсом |
соответствует установленному в счетчике | |||
|
Количество групп учета |
32 | |||
|
Управление УСПД |
установка (запись) текущего времени, коррекция текущего времени (±30 с один раз в сутки), рестарт, загрузка заводской конфигурации | |||
|
: Самодиагностика |
с заданным периодом, но не реже 1 раза/час и при включении | |||
|
■Журналы событий |
есть, не менее 100 записей каждого типа | |||
|
Телесигнализация (для мо-дификаций СЕ805 Х-ХХ-j D1-1 и СЕ805 X-XX-XX-Z) |
количество каналов |
4 | ||
|
виды регистрируемых событий |
замыкание, размыкание | |||
|
Дополнительная телесиг-нализация (для модифика-; ций СЕ805 Х-ХХ-ХХ-1) |
количество каналов |
2 | ||
|
виды регистрируемых событий |
норма, срабатывание, обрыв, короткое замыкание | |||
|
Телеуправление |
количество каналов |
4 (для СЕ805 X-XX-S1-1) 1 (для СЕ805 X-XX-XX-Z) | ||
|
коммутируемое напряжение, В |
400 | |||
|
коммутируемый ток, А |
0,15 | |||
|
Рабочие условия применения |
температура окружающего воздуха, °C |
от минус 40 до + 65 | ||
|
относительная влажность воздуха, % |
90 при 30°С | |||
|
атмосферное давление, кПа (мм.рт.ст) |
60-106,7 (460-800) | |||
|
Время установления рабочего режима, мин, не более |
2 | |||
|
Срок службы встроенного источника питания, лет |
не менее 4 | |||
|
Степень защиты корпуса УСПД от проникновения твердых предметов и воды (по ГОСТ 14254-96) |
IP40 | |||
|
Средняя наработка до отказа, не менее, ч |
100 000 | |||
|
Средний срок службы, не менее, лет |
16 | |||
|
Масса УСПД, не более, кг |
1 | |||
|
Габаритные размеры, высота; ширина; глубина, мм |
92; 190;55 | |||
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели УСПД методом офсетной печати или иным способом, не ухудшающим качество печати, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки УСПД входит:
- УСПД;
- руководство по эксплуатации САНТ.411189.001РЭ, САНТ.411189.002РЭ;
- формуляр САНТ.411189.001 ФО;
- технологическое программное обеспечение AdminTools на компакт-диске.
По требованию организаций, производящих ремонт и поверку УСПД, дополнительно высылается методика поверки «Устройства сбора и передачи данных СЕ805. Методика поверки». САНТ.411189.001 Д1.
Поверка
осуществляется по документу “Устройства сбора и передачи данных СЕ805. Методика поверки” САНТ.411189.001 Д1, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012г.
В перечень основного оборудования, необходимого при поверке, входят:
- персональный компьютер с доступом к серверу точного времени www.ntpl.vniiftri.ru по сети Интернет;
- счетчик электрической энергии с цифровым интерфейсом;
- блок питания Б5-48;
- адаптер USBZRS-485.
Сведения о методах измерений
Методика измерений на УСПД приведена в «Устройства сбора и передачи данных СЕ805. Руководство по эксплуатации» САНТ.411189.001 РЭ (модификации СЕ805 Х-ХХ-ХХ-1) и в «Устройства сбора и передачи данных СЕ805. Руководство по эксплуатации» САНТ.411189.002РЭ (модификации СЕ805 X-XX-XX-Z).
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2. ТУ4222-095-63919543-2012 «Устройства сбора и передачи информации СЕ805.
Технические условия».
3. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».
4. ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)».
Рекомендации к применению
осуществление торговли и товарообменных операций (электрическая энергия и мощность).
