Блоки гальванической развязки измерительные БГР

Номер в ГРСИ РФ:	РБ 03 13 5349 14
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ОАО "Концерн Энергомера", г. Ставрополь

Скачать

Описание типа РБ 03 13 5349 14 [2014-04-21]

rb-03-13-5349-14_2014-04-21.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Блоки гальванической развязки измерительные БГР (в дальнейшем - БГР) предназначены для осуществления гальванической изоляции параллельных цепей однофазных счетчиков электрической энергии с номинальным напряжением 220 (230) В от цепей напряжения и тока установок при калибровке и поверке счетчиков.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5349 14
Наименование	Блоки гальванической развязки измерительные БГР
Год регистрации	2014
Номер сертификата	8936
Дата регистрации	2014-01-30
Срок действия	2016-03-17
Получатель сертификата	ЗАО "Энергомера", г. Ставрополь, Россия (RU)

Производитель / Заявитель

ЗАО "Энергомера"

Адрес: ул. Ленина, 415, г. Ставрополь, 355029

Контакты: (8652)35-75-27 / (8652)56-66-90

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Метрологическое обеспечение	Метрологически не обеспечены в Республике Беларусь ввиду отсутствия специальных поверочных устройств, разделительного трансформатора и RC-цепочки, используемых в схемах поверки.
Методика поверки	Поверка проводится по документу ИНЕС.411151.025 Д1.1, утвержденному в 2011 г.
Признание поверки	Первичная при выпуске из производства и периодическая: Ставропольский ЦСМ (номер реестра - №026, шифр поверительного клейма - АЬ)(НТК №01-14).

Поверители

Скачать

Описание типа РБ 03 13 5349 14 [2014-04-21]

rb-03-13-5349-14_2014-04-21.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность введения о методике измерений ррмативные и технические документы, устанавливающие требования к изделию 10КН гальванической развязки измерительные БГР Рекомендации к применению

Назначение

Описание

Конструктивно БГР всех исполнений содержат в себе трансформатор напряжения с одной первичной и переменным количеством вторичных обмоток, помещенный в корпус, а также - разъемы и переключатели. Вторичные обмотки трансформатора распределены по группам, каждая из которых подключена к отдельному разъему. Разъемы предназначены для подключения первичной обмотки трансформатора к источнику напряжения и для подключения к вторичным обмоткам поверяемых и эталонного счетчиков. Трансформатор напряжения имеет одну первичную обмотку. Количество вторичных обмоток у БГР разных исполнений различно.

Принцип действия БГР заключается в том, что при равном количестве витков вторичных обмоток трансформатора напряжения и при нагрузке, имеющей близкие характеристики, напряжения вторичных обмоток имеют близкие значения по уровню и фазе. Близость характеристик нагрузки вторичных обмоток обеспечивается при одновременной поверке счетчиков с параллельными цепями, состоящими из компонентов с одинаковыми номинальными значениями, имеющими отклонения до ±20 %.

БГР выпускается в двадцати исполнениях, отличающихся количеством подключаемых к ним однофазных счетчиков электрической энергии, а также комплектом запасных частей и принадлежностей (в дальнейшем - комплект ЗИП). Комплект ЗИП обеспечивает возможность подключения БГР к установкам разного типа.

Условное обозначение:

БГР X*Y.Z,

где X - количество выходов в каждой группе выходов (6 или 10);

Y - количество групп выходов (от 1 до 4);

Z - код комплекта кабелей (0 - для применения в установках для регулировки и поверки счетчиков электрической энергии ЦУ6800, 1 - для применения в установках для поверки однофазных счетчиков СУ001 и СУ001М, 2 - для применения в установках для поверки счетчиков СУ201, 3 - без комплекта кабелей).

Общий вид БГР исполнения БГР 6x4.Z представлен на фото 1. БГР других исполнений отличаются количеством и маркировкой переключателей, расположенных на передней панели, а также количеством и маркировкой разъемов, расположенных на задней панели. Клеймение БГР всех исполнений после поверки осуществляется в двух местах.

Места клеймения на фото 1 указаны стрелками.

Программное обеспечение отсутствует.

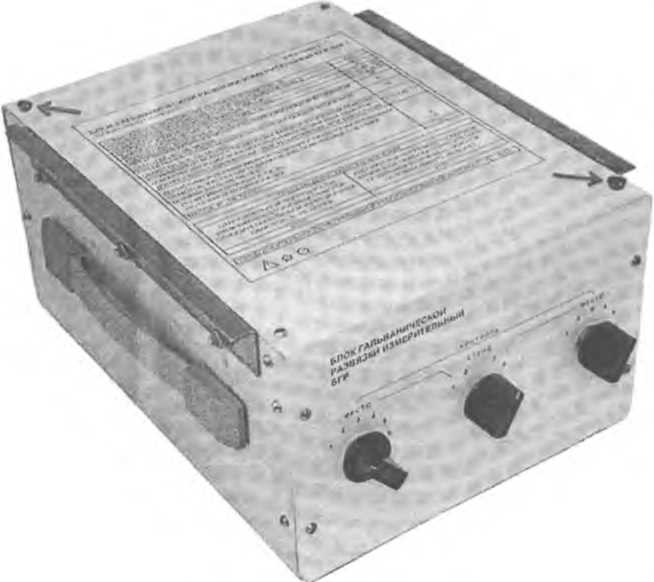

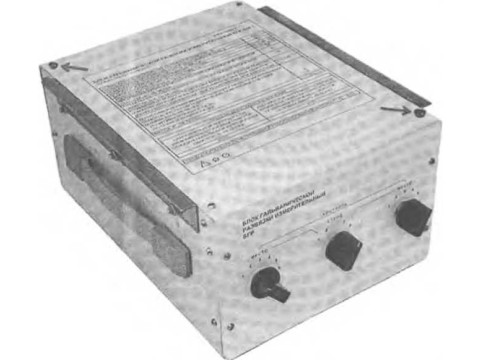

Фото* 1 - Общий вид БГР 6x4.Z и места клеймения после поверки

Технические характеристики

Основные метрологические и технические характеристики БГР приведены в таблице 1.

Таблица 1.

№	Наименование параметра	Значение	Примечание
1	2	3	4
1	Габаритные размеры (ширина х длина х высота), мм, не более	330x380x180
2	Масса, кг, не более	30
3	Номинальное напряжение первичной и вторичных (Uhb) обмоток, В	220
4	Номинальное значение частоты тока, Гц	50
5	Диапазон изменений напряжения, % от Uhb	От 70 до 120
6	Диапазон изменений частоты тока, Гц	От 47,5 до 63
7	Предельная активная мощность нагрузки при номинальном значении напряжения, Вт	Равна произведению предельной активной мощности нагрузки одной вторичной обмотки на количество вторичных обмоток_____________

8	Предельная полная мощность нагрузки при номинальном значении напряжения. В-А	Равна произведению предельной полной мощности нагрузки одной вторичной обмотки на количество вторичных обмоток
9	Количество вторичных обмоток для подключения параллельных цепей счетчиков, шт.	Равно произведению количества выходов в каждой группе выходов на количество групп выходов
10	Предельная активная мощность нагрузки каждой вторичной обмотки, Вт,	6	При соблюдении условий, приведенных в пп. 11, 12, 13 данной таблицы
И	Предельная полная мощность нагрузки каждой вторичной обмотки, В А,	12	При соблюдении условий, приведенных в пп. 10, 12, 13 данной таблицы
12 13	Коэффициент ^мощности нагрузки вторичных обмоток	От 0,2 до 1,0	Характер нагрузки всех вторичных обмоток, к которым подключены поверяемые счетчики, должен быть одинаковым (или индуктивным, или емкостным). При соблюдении условий, приведенных в п.п. 10,11, 13 данной таблицы.
12 13	Допустимая н еравном ерность мощности нагрузки вторичных обмоток, к которым подключены поверяемые счетчики, не менее: - по активной мощности, Вт; -пополной мощности,В-А	2 4	При соблюдении условий, приведенных в пп. 10, 11, 12 данной таблицы
14	Разность между напряжением первичной обмотки и напряжением любой вторичной обмотки, В, не более	10	При нагрузке, удовлетворяющей требованиям пп. 7, 8, 9,10, 11,12, 13, данной таблицы
15	Пределы допускаемого значения относительной погрешности напряжения вторичных обмоток относительно контрольного выхода, %, не более	±0,05	При соблюдении условий, приведенных в пп. 10,11, 12, 13 данной таблицы.
16	Пределы допускаемого значения абсолютной угловой погрешности вторичных обмоток относительно контрольного выхода, ' (угловых минут), не более	±1,5

17	Время установления рабочего режима	БГР обеспечивает нормируемые характеристики сразу после подачи первичного напряжения
18	Продолжительность непрерывной работы / продолжительность нерабочего интервала, ч	8/0,5

Средняя наработка на отказ в рабочих условиях не менее 20000 ч.

Средний срок службы не менее 10 лет.

Условия применения БГР:

- температура окружающего воздуха (10- 40) °C;

- относительная влажность окружающего воздуха (30 - 80) %;

- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Знак утверждения типа

Знак утверждения типа наносится на корпус БГР в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность

ЕБлок гальванической развязки измерительный БГР (одно из исполнений) 1 экз.;

2 Руководство по эксплуатации (ИНЕС.411151.025 РЭ) 1 экз.;

3 . Формуляр (ИНЕС.411151.025 ФО) 1 экз.;

4 Методика поверки (ИНЕС.411151.025 Д1.1) 1 экз.;

5 Комплект ЗИП (одно из исполнений) 1 комл.

Поверка осуществляется по документу ИНЕС.411151.025 Д1.1 "Блок гальванической развязки измерительный БГР. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в январе 2011 г.

Основные средства поверки:

- мегаомметр Ml 101М, диапазон измерений до 40 МОм, испытательное напряжение 500 В, ПГ не более ±30 %;

- универсальная пробойная установка УПУ-1 ОМ, испытательное напряжение до 2

<В, ПГ не более ±5 %.;

- устройство поверки измерительных трансформаторов К535, диапазон измерений ’.оставляющих погрешностей напряжения от минус 0,2 до 0,2 %, диапазон измерений гловой погрешности от минус 20' до 20'.
