Томографы ультразвуковые низкочастотные А1040 MIRA
| Номер в ГРСИ РФ: | РБ 03 20 5356 14 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Производитель / заявитель: | ООО «Акустические Контрольные Системы» (АКС), г. Москва |
|
Описание типа РБ 03 20 5356 14 [2014-05-30]
rb-03-20-5356-14_2014-05-30.pdf
|
Скачать |
Томографы ультразвуковые низкочастотные А1040 M1RA (далее по тексту -томографы) предназначены для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5356 14 |
| Наименование | Томографы ультразвуковые низкочастотные А1040 MIRA |
| Год регистрации | 2014 |
| Номер сертификата | 8943 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2017-06-01 |
| Получатель сертификата | ООО "Акустические Контрольные Системы", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Акустические Контрольные Системы"
Адрес: 105568, г. Москва, ул.Челябинская,7, корп. 1
Контакты: (095) 244-31-94, 245-58-96, 244-25-35
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь в связи с отсутствием необходимых эталонов. |
| Методика поверки | Поверка проводится по АПЯС.412231.002 МП, утвержденной в 2012 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "ТестИнТех" (номер реестра - №1783, шифр поверительного клейма - ВЮМ)(НТК №01-14). |
Поверители
Скачать
|
Описание типа РБ 03 20 5356 14 [2014-05-30]
rb-03-20-5356-14_2014-05-30.pdf
|
Скачать |
Описание типа
Назначение
Томографы ультразвуковые низкочастотные А1040 M1RA (далее по тексту -томографы) предназначены для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.
Томографы могут применяться при обследовании строящихся и эксплуатируемых железобетонных зданий, сооружений, мостов, тоннелей, автомобильных дорог, аэродромов на предмет целостности и надежности.
Описание
Конструктивно томограф состоит из электронного блока со съемными ручками и включает в себя матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками, клавиатуру и графический дисплей, на котором отображаются результаты измерений и служебная информация. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям.
В томографе использован метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема.

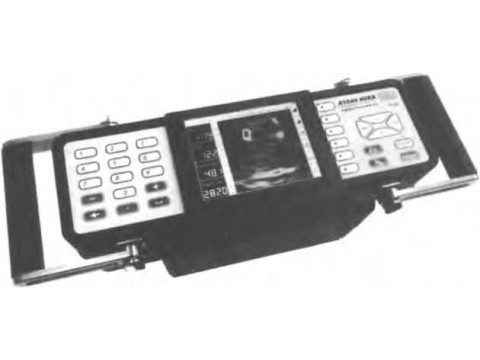

Внешний вид томографа представлен на рисунке 1.

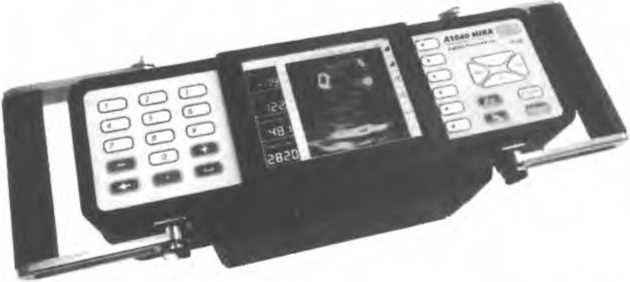

Рисунок 1 - Томограф ультразвуковой низкочастотный А1040 MIRA
На рисунке 2 показаны место пломбировки корпуса томографа для предотвращения несанкционированного доступа и место нанесения наклейки.
Место пломбировки Место нанесения наклейки

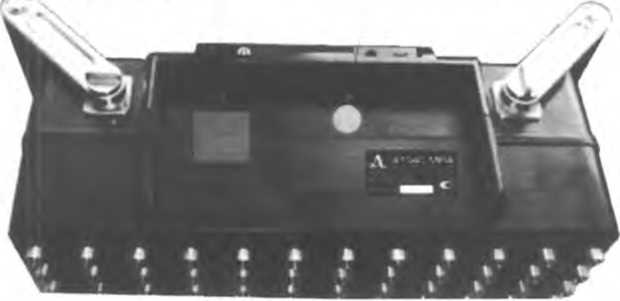

Рисунок 2 — Место пломбировки корпуса томографа и место нанесения наклейки
Программное обеспечение
Томографы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение томографов ультразвуковых низкочастотных А1040 Ml КА |
А1040 MIRA ПО |
v.3.0-9.1.22 |
C3330F73DB383E 8CC4E363C851D2 1809 |
MD5 |
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с томографом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Максимальная глубина обзора в бетоне, мм
2500 от 50 до 600 ±(0,05 У+Ю)
от 50 до 400
Диапазон измерений толщины, мм
Пределы допускаемой абсолютной погрешности измерений толщины, мм, где A-измеряемая толщина, мм
Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм, где //-измеряемая глубина, мм Источник питания Номинальное значение напряжения аккумулятора, В Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее Габаритные размеры, мм, не более: |
±(0,05-Я+10) аккумулятор 11,2 5 |
|
без ручек с горизонтальным расположением ручек с вертикальным расположением ручек Масса электронного блока прибора с ручками и аккумулятором, кг, не более Условия эксплуатации: |
370x150x145 470x150x170 370x210x170 4,5 |
|
- температура воздуха °C; - относительная влажность воздуха при температуре плюс 35 °C |
от минус 10 до плюс 50 до 95 % |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель томографа (под сменным аккумулятором) в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС.412231.002 РЭ и паспорта АПЯС.412231.002 ПС типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Томограф ультразвуковой низкочастотный А1040 MIRA |
1 |
|
Сменный аккумулятор |
1 |
|
Переносной компьютер |
1 |
|
Адаптер питания от сети переменного тока напряжением 220 В -15 В |
1 |
|
Кабель USB A-Micro В |
1 |
|
Транспортный чемодан |
1 |
|
Компакт-диск с документацией |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом АПЯС.412231.002 МП «Томограф ультразвуковой низкочастотный А1040 MIRA. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г.
Основные средства поверки: набор мер длины UCB 801, пределы допускаемой погрешности ±2 мм.
Сведения о методах измерений
Методы измерений изложены в документе АПЯС.412231.002 РЭ «Томограф ультразвуковой низкочастотный A1040MIRA. Руководство по эксплуатации» в разделе «Использование по назначению».
Нормативные документы
АПЯС 412231.002 ТУ «Томограф ультразвуковой низкочастотный A1040MIRA. Технические условия».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного объекта, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
