Термометры стеклянные ртутные электроконтактные ТПК
| Номер в ГРСИ РФ: | РБ 03 10 2013 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Термоприбор", г. Клин |
|
Описание типа РБ 03 10 2013 14 [2008-06-28]
rb-03-10-2013-14_2008-06-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2014-04-22]
rb-03-10-2013-14_2014-04-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2011-05-30]
rb-03-10-2013-14_2011-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2011-02-14]
rb-03-10-2013-14_2011-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2015-04-22]
rb-03-10-2013-14_2015-04-22.pdf
|
Скачать |
Термометры стеклянные ртутные электроконтактные ТПК (далее - термометр) предназначены для поддержания постоянной температуры или сигнализации достижения заданной температуры в диапазоне от минус 35 до 350 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2013 14 |
| Наименование | Термометры стеклянные ртутные электроконтактные ТПК |
| Год регистрации | 2014 |
| Номер сертификата | 9567 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-03-28 |
| Получатель сертификата | ОАО "ТЕРМОПРИБОР", г. Клин Московской обл., Россия (RU) |
Производитель / Заявитель
ОАО "ТЕРМОПРИБОР"
Адрес: 141600, г. Клин, Московская обл., Волоколамское ш., 44
Контакты: (0962)42-60-87 / (0962)42-60-94 / E-mail: thermopribor@thermopribor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.279-78. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Термоприбор" (номер реестра - № 0068, шифр поверительного клейма - АВФ)(НТК №05-05). |
Поверители
Скачать
|
Описание типа РБ 03 10 2013 14 [2008-06-28]
rb-03-10-2013-14_2008-06-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2014-04-22]
rb-03-10-2013-14_2014-04-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2011-05-30]
rb-03-10-2013-14_2011-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2011-02-14]
rb-03-10-2013-14_2011-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2013 14 [2015-04-22]
rb-03-10-2013-14_2015-04-22.pdf
|
Скачать |
Описание типа
Назначение
Термометры стеклянные ртутные электроконтактные ТПК (далее - термометр) предназначены для поддержания постоянной температуры или сигнализации достижения заданной температуры в диапазоне от минус 35 до 350 °C.
Описание
Принцип действия термометра основан на тепловом изменении объема термометрической жидкости (ртути), в зависимости от температуры измеряемой среды и на способности ртути проводить электрический ток.
Термометр состоит из капиллярной трубки с резервуаром, заполненным ртутью, в нижней части капиллярной трубки впаян соединительный контакт из платиновой проволоки, а в верхней части находится узел настройки положения рабочего контакта. Из узла настройки в капилляр входит подвижный рабочий контакт из вольфрамовой проволоки, конец которого закреплен в подвижной гайке, перемещающейся по микровинту узла настройки. При вращении микровинта с помощью постоянного магнита, расположенного на верхней части термометра, гайка перемещается и изменяет
положение проволоки в капилляре, образуя рабочий контакт со столбиком ртути в заданной температурной точке. Капиллярная трубка, с узлом настройки, защищена стеклянной оболочкой, внутрь которой вложена шкальная пластина. На шкальной пластине нанесены две шкалы: верхняя - для предварительной настройки положения рабочего контакта на заданную температуру; нижняя - для отсчета измеряемой температуры.

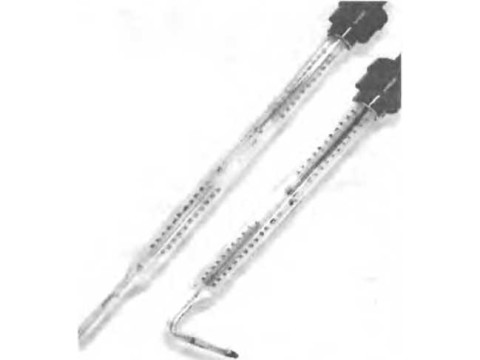

В зависимости от формы нижней части термометры изготавливаются прямые и угловые.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1:
|
Номер тер-ра |
Диапазон измерения температур, °C |
Цена деления, °C |
Пределы допускаемой абсолютной погрешности, °C |
Длина нижней части термометра, мм |
Длина термометра, мм |
Диаметр термометра, мм | |
|
от |
до | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
2* |
минус 35 (38)** |
70 |
1 |
±1 |
(66) 83 |
355±10 |
9±1 |
|
3* |
0 |
100 | |||||
|
4* |
150 | ||||||
Лист № 2
Всего листов 3
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
5* |
200 |
2 |
±2 |
103 | |||
|
6* |
250 |
128 | |||||
|
7 |
300 |
163 | |||||
|
8 |
0 |
350 (360)** |
5 |
±5 |
203 |
355±1О |
9±1 |
|
9 |
150 |
2 |
±2 |
253 | |||
|
10 |
250 |
5 |
±5 |
403 |
* Модернизированы, условное обозначение термометров следует дополнять символом «М»
* * Значения приведены для диапазона показаний
Средняя наработка до отказа термометров не менее 1 400 000 замыканий и размыканий.
Вероятность безотказной работы термометров 0,93 за 100 000 замыканий и размыканий.
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу паспорта типографским способом.
Комплектность
1. Термометр - 1 шт.
2. Магнитное приспособление - 1 шт.
3. Паспорт - 1 шт.
4. Коробка - 1 шт.
Поверка
осуществляется по ГОСТ 8.279-78 « ГСП. Термометры стеклянные жидкостные рабочие. Методы и средства поверки». При поверке применяется термометры сопротивления платиновые ПТС-10М диапазоны измерений (0-660) °C, (минус 196- 0,01) °C, 2 разряд.
Сведения о методах измерений
При использовании термометров стеклянных ртутных электроконтактных ТПК используется метод прямых измерений (изменение температуры), который приведен в паспорте.
Нормативные документы
1. ГОСТ 9871-75 «Термометры стеклянные ртутные электроконтактные и терморегуляторы. Общие технические требования. Методы испытаний»
2. ГОСТ 8.279-78 «ГСП. Термометры стеклянные жидкостные рабочие. Методы и средства поверки»
3. ГОСТ 8.558-2009 «ГСП. Государственная поверочная схема для средств измерений температуры»
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (измерение температуры).
