Установки автоматические однофазные для поверки счетчиков электрической энергии НЕВА-Тест 6103

Назначение

Установки автоматические однофазные для поверки счётчиков электрической энергии НЕВА-Тест 6103 (далее - установки) предназначены для регулировки, калибровки и поверки однофазных средств измерения активной, реактивной, полной мощности и энергии, средств измерений промышленной частоты, а также измерений действующих значений напряжения и тока, фазовых углов и коэффициента мощности:

однофазных счетчиков активной и реактивной электрической энергии, однофазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности,

энергетических фазометров, частотомеров и измерителей коэффициента мощности,

вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.

Описание

Установки выполнены в виде функционально законченного рабочего места поверителя и может работать в двух режимах:

- при управлении от ПК по последовательному интерфейсу с помощью программного обеспечения (ПО) «Тест-СОФТ»;

- в автономном режиме при управлении с клавиатуры и контролем по индикаторам, расположенным на лицевых панелях установок и эталонных счетчиков.

Отображение параметров сигналов осуществляется на встроенном дисплее блока управления и на встроенном дисплее эталонного счетчика, либо на ПК с помощью ПО «Тест-СОФТ».

В состав установок входят:

- эталонное средство измерения (эталонный счетчик),

- вычислители погрешности,

- блок управления,

- источник фиктивной мощности.

В состав источника фиктивной мощности входят:

- блок генератора (источник испытательных сигналов), - усилители тока и напряжения.

Источник фиктивной мощности и эталонное средство измерения монтируются в приборной стойке, на которой расположен стенд для установки и подключения поверяемых счетчиков (рис.1).

Установки могут быть оснащены:

интерфейсами RS-232 или RS-485, позволяющими проводить проверку работоспособности интерфейсов поверяемых СИ, а так же проверку функции записи параметров в память,

блоком для поверки точности хода часов поверяемых СИ.

Установки имеют варианты по количеству подключаемых токовых цепей поверяемых СИ: одна цепь или две цепи (т.е. с возможностью поверки счетчиков с двумя измерительными элементами).

^Установки выпускаются в различных конструктивных вариантах в зависимости от размера стенда и количества устройств навески для подключения поверяемых СИ (см. табл.1).

Таблица 1. Конструктивные варианты исполнения

В зависимости от метрологических характеристик используемого эталонного средства измерения Установки выпускается в двух вариантах исполнения (см. табл.2):

Структура обозначений модификаций установки:

Конструктивно Установка выполнена в виде приборной стойки, на которой расположен стенд с устройствами навески для установки и подключения поверяемых СИ. Над каждым устройством навески расположен локальный вычислитель погрешности с разъёмами для подключения испытательных выходов СИ и разъёмами для подключения интерфейса RS-232 или RS-485. Каждый локальный вычислитель погрешности имеет свой номер.

На лицевой панели приборной стойки расположены выключатель питания и кнопки включения, отключения источника фиктивной мощности.

Генератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Нагрузкой усилителя канала напряжения служит повышающий многообмоточный трансформатор напряжения, нагрузкой усилителя канала тока служит понижающий трансформатор, работающий в режиме короткого замыкания. К выходным обмоткам трансформатора напряжения подключаются параллельные цепи проверяемых счетчиков, ко вторичным обмоткам трансформаторов тока подключаются последовательные цепи счетчиков (использующие в качестве датчика тока шунт).

Параметры сигналов источника фиктивной мощности измеряются эталонным счетчиком, подключенным параллельно первой вторичной обмотке трансформатора напряжения. Токовая цепь эталонного счетчика подключена в разрыв токовой цепи источника фиктивной мощности. Эталонный счетчик имеет высокочастотный и низкочастотный импульсные выходы, частота импульсных сигналов на которых пропорциональна энергии подаваемой на поверяемые счетчики.

Погрешность поверяемого счетчика определяется вычислителем погрешности по результатам сравнения частоты импульсных сигналов поступающих от эталонного и поверяемого счетчиков.

Внешний вид Установки представлен на рис. 1-3.

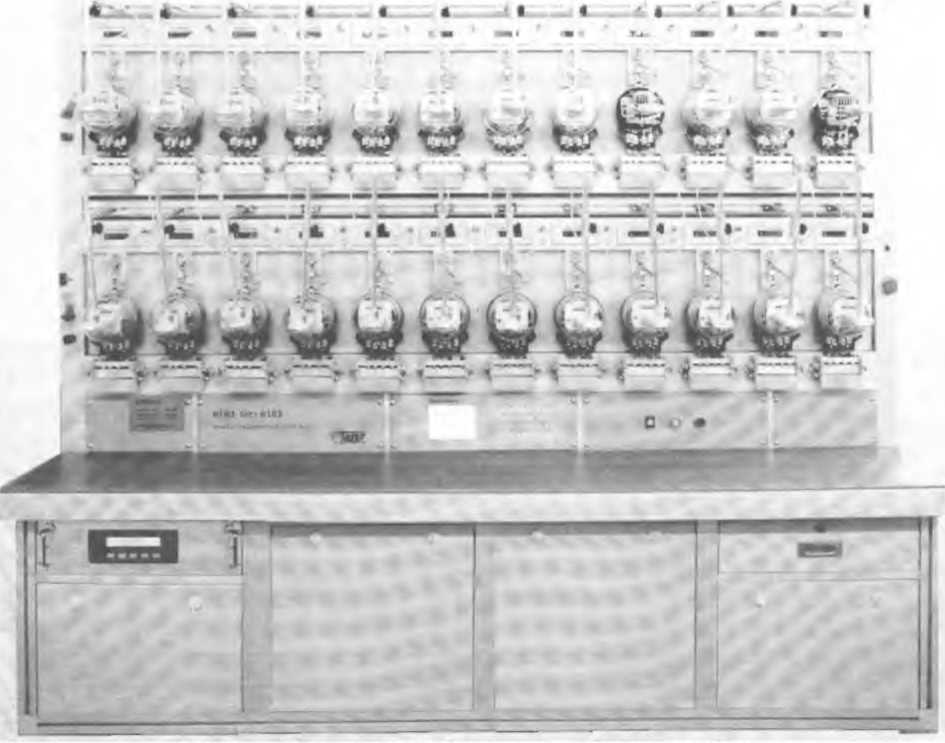

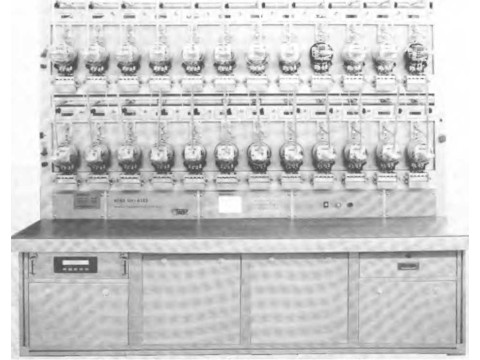

Рисунок 1. Внешний вид Установки на 24 поверочных места

Места установки пломб поверителя расположены:

- на крепежных винтах в левых верхних углах передней и задней панелей эталонного счетчика,

- на крепежных винтах многообмоточного трансформатора напряжения.

Установка может быть использована автономно и в сочетании с персональным компьютером (ПК), расширяющем ее функциональные возможности.

Область применения - поверочные и испытательные лаборатории, а так же предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2.

Встроенное ПО блока управления и вычислителей погрешности не является метрологически значимым и не требует , дополнительной защиты. Уровень защиты программного обеспечения блока управления и вычислителей погрешности от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А».

Метрологические параметры Установки обеспечиваются входящим в её состав эталонным счетчиком. Уровень защиты программного обеспечения эталонного счетчика от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С». Для предотвращения доступа к памяти программ эталонный счетчик должен быть опломбирован.

В комплекте с Установкой для управления и отображения параметров на ПК поставляется ПО верхнего уровня «Тест-СОФТ». Метрологически значимых частей внешнее ПО не содержит.

Технические характеристики

Установка обеспечивает формирование системы тока и напряжения с параметрами и в диапазонах, указанными в таблице 3.

Таблица 3.

Метрологические характеристики (MX) Установки определяется MX эталонных СИ,

входящих в комплект Установки, и приведены в таблице 4.

Таблица 4.

- только для варианта исполнения НЕВА-Тест 6103 Т с блоком для поверки точности хода часов

Общие технические характеристики Установки приведены в таблице 5. Таблица 5.

Установка обеспечивает метрологические характеристики по истечении времени установления рабочего режима не более 20 мин.

Рабочие Условия применения:

23 ±5

80 при 25 °C

84- 106,7 (630-800)

температура окружающего воздуха, °C относительная влажность воздуха, не более, % атмосферное давление, кПа (мм рт. ст.)

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели Установок (на щитке, закрепленном на корпусе приборной стойки).

Комплектность

В таблице 6 приведен состав комплекта поставки Установок автоматических однофазных для поверки счётчиков электрической энергии НЕВА-Тест 6103.

аблица 6

*      - для Установок с количеством мест 6/24/48 соответственно

**     - Только для варианта исполнения НЕВА-Тест 6103 Т с блоком для поверки точности хода часов

***    . Методика поверки высылается по запросу

Поверка

осуществляется по документу "Установки автоматические однофазные для поверки счётчиков электрической энергии НЕВА-Тест 6103. Методика поверки ТАСВ.411722.003 МП", утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г.

Основные средства поверки:

- Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-

3.1 К 02» или аналогичный, со следующими основными техническими характеристиками:

- погрешность измерения тока: ± [0,01+0,005 |(1н/1) -1|] для 1н от 0,1 А до 100 А,

± [0,01+0,01|(1н/1) -1|] ДЛЯ 1Н 0,05 А,

- погрешность измерения напряжения ± [0,01+0,005 |(UH/U)-1|],

- погрешность измерения активной мощности ± [0,015+0,005 |(РН/Р) -11].

- Установка для проверки электрической безопасности GPI-725A, со следующими основными техническими характеристиками:

- испытательное постоянное напряжение 50В, 100В, 500В, 1000В,

- диапазон измерений от 1М0м до 10 ГОм,

- относительная погрешность (в диапазоне от 1МОм до 50 МОм) ±0.05*1^.

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации "Установка автоматическая однофазная для поверки счётчиков электрической энергии НЕВА-Тест 6103. Руководство по эксплуатации ТАСВ.411722.003 РЭ".

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки».

Технические условия «Установки автоматические однофазные для поверки счётчиков электрической энергии НЕВА-Тест 6103. ТАСВ.411722.003 ТУ».

Рекомендации к применению

- осуществление торговли и товарообменных операций;

- выполнение государственных учётных операций;

- проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
