Счетчики электрической энергии трехфазные Альфа А1700
| Номер в ГРСИ РФ: | РБ 03 13 2078 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Эльстер Метроника", г. Москва |
Счетчики электрической энергии трехфазные Альфа А1700 (далее по тексту -счетчики Альфа А1700), класса точности 0,5S по ГОСТ Р 52323-2005 по активной энергии, класса точности 1 по ГОСТ Р 52322-2005 по активной энергии, класса точности 1 и 2 по ГОСТ Р 52425-2005 по реактивной энергии предназначены для учета активной и реактивной энергии и мощности в цепях переменного тока в многотарифном или однотарифном режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2078 14 |
| Наименование | Счетчики электрической энергии трехфазные Альфа А1700 |
| Год регистрации | 2014 |
| Номер сертификата | 9247 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2018-11-05 |
| Получатель сертификата | ООО "Эльстер Метроника", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Эльстер Метроника"
Адрес: 1-й проезд Перова Поля, д.9, стр.3, 111141, г. Москва
Контакты: +7 (495) 730-02-85, 730-02-83 / metronica.to@elster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.584-2004 и методикой поверки, утвержденной ГЦИ СИ "ВНИИМ им. Д.И.Менделеева" 2008г. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (номер реестра - №019, шифр поверительного клейма - МА)(НТК №03-09). |
Поверители
Скачать
|
Описание типа РБ 03 13 2078 14 [2014-09-15]
rb-03-13-2078-14_2014-09-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2078 14 [2009-05-22]
rb-03-13-2078-14_2009-05-22.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные Альфа А1700 (далее по тексту -счетчики Альфа А1700), класса точности 0,5S по ГОСТ Р 52323-2005 по активной энергии, класса точности 1 по ГОСТ Р 52322-2005 по активной энергии, класса точности 1 и 2 по ГОСТ Р 52425-2005 по реактивной энергии предназначены для учета активной и реактивной энергии и мощности в цепях переменного тока в многотарифном или однотарифном режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Для построения систем АСКУЭ на базе счетчиков Альфа А1700 могут использоваться цифровые интерфейсы RS232 или RS485, импульсные выходные и входные импульсные каналы, а также встраиваемый модуль GSM (GPRS).
Описание
В качестве измерительного элемента в счетчиках Альфа А1700 используется специализированный цифровой сигнальный процессор (ЦСП), который выполняет обработку входных сигналов токов и напряжений. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут быть считаны по цифровому интерфейсу и отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Счетчики позволяют вести многотарифный учет активной и реактивной энергии в двух направлениях. Счетчики имеют возможность измерять, передавать по цифровым интерфейсам и отображать на ЖКИ следующие параметры электрической сети: фазные токи и напряжения, частоту сети, коэффициенты мощности трехфазной системы и пофазно, активная и реактивная мощности системы и пофазно, углы между векторами тока и напряжения.
Вид измеряемой энергии и мощности, функциональные возможности счетчиков, наличие цифровых интерфейсов и импульсных каналов определяется модификацией счетчика.
Модификация счетчика Альфа А1700, определяемая при заказе, отражается в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенно-цифрового кода, приведенного ниже.
Пример записи исполнения счетчика:
AV10-RAL -P24UBSN -4
|
AV |
10 |
- |
RA L |
- |
P24U |
BS |
N |
- |
4 |
AV - Альфа А1700
Класс точности
05 - Класс точности 0.5S
10 - Класс точности 1
Измерение энергии и наличие функций____
R (Т) - Измерение активной и реактивной энергии и мощности в многотарифном режиме в одном направлении (Измерение только активной потребленной энергии и мощности в многотарифном режиме)
А - Измерения в двух направлениях
L - Наличие графика нагрузки_______
Телеметрические выходы____________
Р24 (Р14) - Наличие двух групп по четыре полупроводниковых реле на две системы учета (Наличие одной группы с четырьмя полупроводниковыми реле) U - Наличие 4 телеметрических входов для учета потребления от других датчиков
Цифровые интерфейсы
В - Наличие интерфейса RS-485
S - Наличие интерфейса RS-232
Реле и модемы
N - Наличие возможности управления нагрузкой по одному из каналов группы реле Р14 или Р24
GS - GSM модем
GP-GPRS модем______________________________
Число элементов (тип линии)________________________
3 - Двухэлементный счетчик (трехпроводная линия)
4 - Трехэлементный счетчик (четырехпроводная линия)
Примечание:
1. При отсутствии в счетчике каких-либо дополнительных функций, обозначаемых символами A, L, U, В, S, N, GS, GP - эти символы в обозначении модификации счетчика отсутствуют.
2. В счетчике возможно использование одного телеметрического модуля “Р24” или “U” и одного интерфейсного модуля “В” или “S”.
3. Для применения в счетчике модемов GS или GP необходимо наличие интерфейсного модуля “В” или “S”.
Соответствие классов точности счетчиков Альфа А1700 при измерении активной и реактивной энергии приведены в таблице 1.
Таблица 1
|
Измеряемая энергия |
Класс точности счетчика | |
|
Активная |
0,5S |
1 |
|
Реактивная |
1 |
2 |

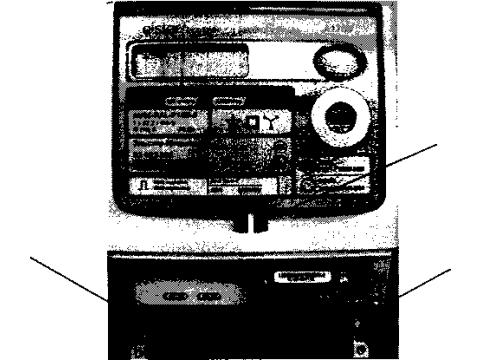

На рисунке 1 представлено фото общего вида пломбировки от несанкционированного доступа.
счетчик с указанием схемы
1 - пломба ОТК завода;
2 - пломба крышки закрывающей кнопку “RESET”;
3 - пломба поверителя;
Рисунок 1.
Программное обеспечение
В счетчиках Альфа А1700 все измерения и вычисления выполняет ЦСП (цифровой сигнальный процессор), в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение "Счетчики электрической энергии трехфазные "Альфа А1700" (далее по тексту - ВПО "Альфа А1700"), которое является метрологически значимым. Влияние ВПО на метрологические характеристики оценивают при испытаниях. При этом инструментальную погрешность средства измерения и погрешность, вносимую ВПО, не разделяют, и проверяют, что суммарная погрешность средства измерения не превышает допустимые значения. ВПО "Альфа А1700" аппаратно защищено от записи, что
исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Номер версии и цифровой идентификатор ВПО "Альфа А1700" можно получить из счетчика с помощью утилиты "A1700_FW_CRC".
Идентификационные данные ВПО "Альфа А1700" указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных Альфа А1700
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ВПО "Альфа А1700" |
Vision Al 700 |
012.40 |
09 |
CRC |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «С».
Технические характеристики
Основные метрологические и технические характеристики счетчиков электрической энергии трехфазных Альфа А1700 приведены в таблице 3.
Таблица 3_________________________________________________________________
|
Наименование характеристики |
Значение |
Примечание |
|
Класс точности - по активной энергии ГОСТ Р 52323-2005; ГОСТ Р 52322-2005 - по реактивной энергии ГОСТ Р 52425-2005 |
0,5S 1 1;2 | |
|
Номинальные значения напряжения (UHOm), В |
3x57,7/100 3x220/380 ЗхЮО 3x220 |
Допускается 3x63/110 3x230/400 3x110 3x230 |
|
Рабочий диапазон напряжений, В |
От 0,8 ином До 1,2 Ином | |
|
Номинальный (1НОм) (максимальный) ток, А |
1(2); 5 (10) | |
|
Номинальная частота сети, Гц |
50 (47,5 - 52,5) |
60 (57 - 63) по заказу |
|
Постоянная счетчика по импульсному выходу, имп./(кВт-ч) [имп./(квар-ч)] |
От 1000 до 100000 |
Задается при программирование счетчика с шагом 1000 |
|
Стартовый ток (чувствительность), А • класс точности 0,5S • класс точности 1 |
0,001 1ном 0,002 1ном |
При коэффициенте мощности, равном 1 |
|
Потребляемая мощность на фазу по цепям тока, Вт (В-A), не более |
0,12(0,2) | |
|
Длительность входных импульсов (минимальная), мс |
20 | |
|
Длительность выходных импульсов, мс |
120 |
Возможно другое значение по заказу |
|
Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с |
1200 - 9600 | |
|
Пределы основной абсолютной погрешности хода внутренних часов, с/сутки, не более |
± 0,5 | |
|
Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, дни, не менее |
448 | |
|
Количество тарифных зон |
До 32 | |
|
Количество сезонов |
До 12 | |
|
Разрядность ЖКИ - дробная часть (количество знаков после занятой) программируется |
8 разрядов | |
|
Защита от несанкционированного доступа: - пароль счетчика - аппаратная блокировка - защита метрологически значимой части |
Есть Есть Есть | |
|
Сохранение данных в памяти, лет |
30 |
При отсутствии питания |
|
Самодиагностика счетчика |
Есть |
Выполняется раз в сутки |
|
Масса, кг, не более |
1,5 | |
|
Габаритные размеры (высота х ширина х толщина), мм, не более |
279x174x81 | |
|
Средняя наработка до отказа, ч, не менее |
120000 | |
|
Срок службы, лет, не менее |
30 | |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP51 |
Счетчик предназначен для установки внутри помещений |
|
Класс защиты по ГОСТ Р 51350-99 |
II | |
|
Условия эксплуатации: - диапазон рабочих температур окружающего воздуха,°C - относительная влажность (неконденсирующаяся), %, - атмосферное давление, кПа (мм рт. ст.) |
От -40 до +65 0-95 60 - 106,7 (460 - 800) |
Для ЖКИ от -25 д< +65 |
Пределы допускаемых значений основной относительной погрешности измерения активной и реактивной энергии в процентах при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать пределов, установленных в ГОСТ Р 52323-05, ГОСТ Р 52322-05. ГОСТ Р 52425-05.
Дополнительные погрешности, вызываемые изменением влияющих величин не должны превышать пределов, установленных в ГОСТ Р 52323-05, ГОСТ Р 52322-05, ГОСТ Р 52425-05.
Цена единицы младшего разряда дополнительных параметров электрической сети приведена в таблице 4.
Таблица 4 ___ ___ ___ ___
|
Наименование параметра |
Цена ед. младшего разряда |
|
Активная мощность трехфазной сети, активная мощность по фазам А, В, С |
0.0001 кВт |
|
Реактивная мощность трехфазной сети, реактивная мощность по фазам А, В, С |
0.0001 квар |
|
Полная мощность сети, полная мощность по фазам А, В, С |
0.0001 кВА |
|
Напряжения фаз А, В, С |
0.1 В |
|
Токи фаз А, В, С |
0.01 А |
|
Коэффициент мощности трехфазной сети, коэффициент мощности фаз А, В, С |
0.01 |
|
Углы векторов напряжений, углы векторов токов |
0.1° |
Знак утверждения типа
Знак утверждения типа наносится на щиток счетчика Альфа А1700 методом трафаретной печати и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки счетчика Альфа А1700 входят: счетчик;
- паспорт ДЯИМ.411152.010 ПС;
руководство по эксплуатации ДЯИМ.411152.010 РЭ;
методика поверки МП;
программное обеспечение (ПО) AlphaPlus 100;
упаковочная тара.
Примечание - Допускается комплектование и передача РЭ, МП и ПО на электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.
Поверка
Производится в соответствии с ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки» и документом МП 25416-08 «Счетчики электрической энергии трехфазные Альфа А1700. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» в августе 2008 года.
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 с эталонным счетчиком класса точности 0,05;
- универсальная пробойная установка УПУ-10;
- IBM (PC-совместимый компьютер) с ОС Microsoft Windows NT/2000/XP/Vista.
- устройство синхронизации времени УССВ-2.
Сведения о методах измерений
Методы измерений с помощью счетчиков электрической энергии трехфазных Альфа А1700 указаны в документе «Счетчик электрической энергии трехфазный Альфа А1700. Руководство по эксплуатации» ДЯИМ.411152.010 РЭ.
Нормативные документы
1 ГОСТ 22261 -94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
4 ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
5 ГОСТ Р 52425-2005 (МЭК 62053-23:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
6 ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки».
7 ТУ 4228-009-29056091-08 Счетчики электрической энергии трехфазные Альфа А1700. Технические условия.
8 Техническая документация ООО «Эльстер Метроника», Россия.
