Счетчики электрической энергии однофазные электронные ЦЭ2726 (далее - счетчики) предназначены для измерения и учета активной энергии в однофазных цепях переменного тока, в том числе дифференцированного по времени суток, выходным (праздничным) дням.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5243 13
Наименование	Счетчики электрической энергии однофазные электронные ЦЭ2726
Год регистрации	2013
Номер сертификата	8735
Дата регистрации	2013-09-26
Срок действия	2016-12-15
Получатель сертификата	ОАО "ЛЭМЗ", г. Санкт-Петербург, Россия (RU)

Производитель / Заявитель

ОАО "ЛЭМЗ"

Адрес: Петергофское шоссе, 73, 198206, г. Санкт-Петербург

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ЛАФС.411152.004 Д1.

Поверители

Скачать

Описание типа РБ 03 13 5243 13 [2013-11-22]

rb-03-13-5243-13_2013-11-22.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип работы счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения с последующим вычислением активной энергии и ее учета по одному тарифу или в соответствии с установленными графиками тарификации для многотарифных вариантов исполнения счетчиков.

Счетчики могут быть использованы в системах АСКУЭ в качестве первичных средств учета для получения информации об электропотреблении с помощью телеметрических импульсных выходов, модема для обмена данными по силовой сети или других цифровых интерфейсов связи.

Счетчики подключаются к силовой сети непосредственно.

Счетчики содержат следующие основные узлы и блоки:

- измерительный трансформатор тока или шунт в цепи тока;

- резистивный делитель напряжения в цепи напряжения;

- электронный узел с блоком питания и измерительным преобразователем предназначенный для измерения входных сигналов тока и напряжения, расчета активной мощности, тарификации учтенной энергии, вывода информации на жидкокристаллический дисплей и выходные устройства;

- счетный механизм для регистрации, сохранения и отображения показаний об учтенной электроэнергии и других параметров для многотарифных вариантов исполнения счетчиков;

- импульсное выходное устройство для передачи телеметрической информации в централизованные системы сбора данных;

- испытательный выход для поверки счетчика;

- светодиодный индикатор функционирования счетчика, засвечиваемый синхронно с испытательным выходом;

- последовательный интерфейс обмена информацией с внешними устройствами или встраиваемый модуль модема обмена данными по силовой сети (далее - модем).

В счетчике реализована функция реверсивного счетного механизма: при изменении направления протекания тока или неправильного подключения нулевого и фазного провода на зажимах счетчика счетный механизм продолжает учет энергии нарастающим итогом в сторону увеличения.

Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки зажимов.

Корпус состоит из цоколя с клеммной колодкой и кожуха. Крепление кожуха к корпусу и установка крышки клеммной колодки предусматривает цозмождрсть навешивания пломб Госповерителя и энергосбытовой организации. , ,

Конструкция корпуса обеспечивает степень защиты IP51 от поГщдайия пыли и влаги по

ГОСТ 14254-96. V * •

вно объединены и

Импульсное выход юе устройство и испытательный щьщод ^^Стр^кТЙ: язднь от электрической сети. " м л 1!

:ения и тока.

Цета напряжения* и тока счетчиков имеют защиту о

В соответствии с комплектом КД и конкретными требованиями заказчика, счетчики могут иметь конструктивные варианты исполнения:

- по применяемому типу счетного механизма: электромеханический или электронный с жидкокристаллическим индикатором (далее - ЖКИ);

- по типу применяемого датчика тока: трансформатор или шунт;

- по тарификации: однотарифные и многотарифные с управлением от встроенного таймера реального времени;

- по типу встраиваемых выходных интерфейсов: RS485, модем обмена данными по силовой сети;

- по наличию элементов управления нагрузкой потребителя: реле, расцепитель сети.

Пример записи счетчика электрической энергии однофазного электронного класса точ

ности 1 многотарифного с ЖКИ в круглом корпусе со встроенным шунтом:

«Счетчик однофазный электронный ЦЭ2726-12 в круглом корпусе с встроенным шунтом ТУ 4228-004-66036198-2011.»

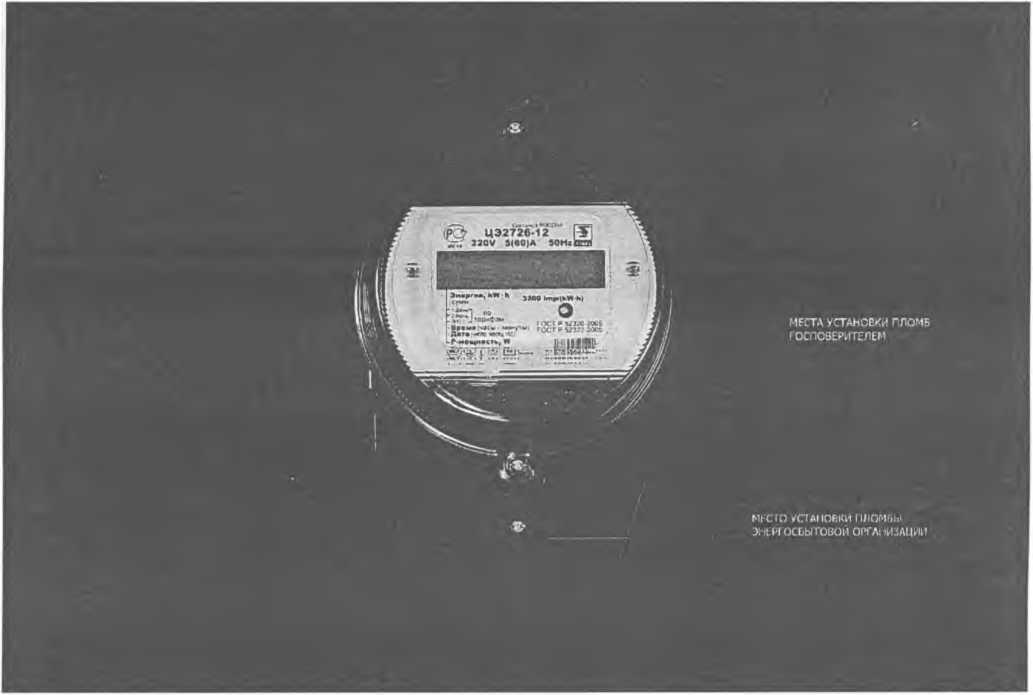

Общий вид счетчика представлен на рисунке 1.

рисунок 1

Программное обеспечение

В зависимости от исполнения, счетчики могут выпускаться с различным программным

обеспечением. Программное обеспечение выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математической обработки, хпанения и пепелачи измерительной инЛопмапии.

Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
программа обеспечения функционирования однофазного многотарифного счетчика электрической (активной) энергии ЦЭ2726	АБВШ.00720-01 12 27	2.16	ОхВВОб	SUM(0 х 000:0 х 7FF)+CFGW & 0 x21FF
Встроенное программное обеспечение счетчика ЦЭ2726	Г6.00438.	2.8	0х608Е	CRC-16 (CCITT)
Встроенное программное обеспечение счетчика ЦЭ2726	ПФ6.730.136ПО	1.5	0x45F2	CRC-16 (CCITT)

Уровень защиты ПО счетчика от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик счетчика.

Счетчики имеют варианты исполнения, приведенные в таблице 2.

Таблица 2

Варианты исполнения счетчика	Класс точности	Количество тарифов	Конструктивные особенности
ЦЭ2726-11	1	1
ЦЭ2726-21	2	1	с жидкокристаллическим
ЦЭ2726-12	1	от 2 до 4	индикатором (ЖКИ)
ЦЭ2726-22	2	от 2 до 4
ЦЭ2726-11Б	1	1	с электромеханическим
ЦЭ2726-21Б	2	1	счетным механизмом (ЭМ)
ЦЭ2726-12Б	1	2	с ЭМ и с управлением от
ЦЭ2726-22Б	2	2	внешнего тарификатора
ЦЭ2726-11М	1	1
ЦЭ2726-21М	2	1	с ЖКИ и с встроенным
ЦЭ2726-12М	1	от 2 до 4	электросиловым модемом
ЦЭ2726-22М	2	от 2 до 4

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 3.

Таблица 3__

Наименование характеристики	Значение характеристики
Класс точности	1,2
Номинальное напряжение, В	220,240*
Базовый (максимальный) ток, А	5(50), 5(60), 10(80), 10(100)
Номинальная частота сети, Гц	50
Количество тарифов	от 1 до 4*
Передаточные числа по испытательному выходу и импульсному выходному устройству, имп./кВт-ч	3200, 5000 или 6400 *
Стартовый ток (порог чувствительности) (при U = UH0M, cos (р = 7), % от 1б для класса точности:. 1,0 2,0	0,4 0,5
Потребляемая мощность в цепи тока, В А, не более	0,5
Потребляемая мощность в цепи напряжения, В -А (Вт), не более: - для счетчиков с ЭМ и ЖКИ - для счетчиков с модемом обмена по силовой сети	8,0 (2,0); 10 (5,0)
Предел допускаемой абсолютной погрешности хода часов, с/24ч,*: - при питании от сети напряжения - при питании от автономного источника	±0,5; ± 1,0
Габаритные размеры (высота, ширина, глубина), мм, не более	215x134x113
Масса, кг, не более	1,0
Средняя наработка до отказа, ч	141000
Средний срок службы, лет	30
* В зависимости от варианта исполнения	1

Условия эксплуатации:

- температура окружающего воздуха, °C от минус 40 до 60

- относительная влажность воздуха, %, не более 90 при 30 °C

- атмосферное давление, мм.рт.ст. (кПа) 537-800 (70-106,7)

В вариантах исполнения счетчиков с ЖКИ обеспечено измерение и отображение текущего значения средней (за 70 с) мощности.

Предел допускаемой относительной погрешности измерения текущего значения средней мощности Зм для счетчиков с ЖКИ:

Зм = ± (Зл±0,02-Рткс/Рх), (1)

где За- допускаемое значение основной погрешности измерения энергии;

ЛмаКс = 1макс U - значение максимальной мощности, Вт.

Рх - значение измеряемой мощности, Вт;

Отображение на счетном механизме учтенной электрической энергии производится на шести десятичных разрядах ЖКИ непосредственно в киловатт-часах, а текущее значение средней мощности - в пяти десятичных разрядах в ваттах...

Потребленная электроэнергия в счетчиках с ЭМ отображается в гнести разрядах счетного механизма барабанчикового типа. _____ V S

Электричес

ГОСТ Р 52322-21

кие параметры импу

'©• ПОДЛИННИКА

ВЕРНО

льсноз

о вЫхоДноп>и!'г^трДйства соответствуют

' С/fa" «

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят счетчик, паспорт, коробка упаковочная.

Поверка

осуществляется по документу ЛАФС.411152.004 Д1 МП Счетчики электрической энергии однофазные электронные ЦЭ2726. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМ им. Д.И. Менделеева» в сентябре 2011 г.

Основные средства поверки:

Установка МТБ S 3-20.20 для поверки электросчетчиков. Диапазон напряжений (30-75; 75-150; 150-300) В. Диапазон токов (0,012-0,12; 0,12-1,2; 1,2-12; 12-80; 80-120) А Выходная мощность 600 В-А. В составе счетчик эталонный SRS 121.3 Погрешность измерений не более 0,05 %.
