Счетчики электрической энергии однофазные электронные ЕС2726

Назначение

Счетчики электрической энергии однофазные электронные ЕС2726 (далее - счетчики) предназначены для измерения и учета активной энергии в однофазных цепях переменного тока, в том числе дифференцированно по времени суток, выходным (праздничным) дням и сезонам года. Счетчики предназначены для работы внутри помещения.

Описание

Принцип работы счетчиков основан на измерении мгновенных значений входных электрических сигналов, пропорциональных значениям тока и напряжения электрической сети с последующим вычислением активной мощности и накоплением учтенной энергии по одному или нескольким (до четырех) тарифов в соответствии с запрограммированными графиками тарификации для многотарифных вариантов исполнения.

Счетчики могут быть использованы в системах АСКУЭ в качестве первичных средств учета для получения информации об электропотреблении с помощью телеметрических импульсных выходов и цифровых интерфейсов связи.

Счетчики подключаются к электрической сети непосредственно.

Счетчики содержат следующие основные узлы и блоки:

- датчик тока в виде измерительного трансформатора тока, шунта или другого подходящего для этих целей преобразователя;

- резистивный делитель напряжения в цепи напряжения;

- электронный измерительный элемент с аналого-цифровым преобразователем и блоком питания, предназначенный для измерения входных сигналов тока и напряжения, расчета активной мощности и энергии, учета измеренной энергии по тарифам, вывода информации на жидкокристаллический дисплей и через цифровой интерфейс на внешние устройства сбора и обработки данных;

- электронный счетный механизм с энергонезависимой памятью, предназначенный для хранения и отображения информации об энергопотреблении, а также хранения параметров пользователя и метрологических коэффициентов счетчика;

- часы реального времени с источником резервного питания для тарифных вариантов исполнения и предназначенные для отсчета текущего времени и ведения календаря;

- основное передающее устройство, предназначенное для передачи телеметрической информации в системы сбора данных и совмещенное с испытательным выходом;

- светодиодный индикатор функционирования счетчика, засвечиваемый синхронно с испытательным выходом счетчика;

- цифровые интерфейсы для обмена информацией с внешними устройствами сбора и обработки данных, а так же для программирования и калибровки счетчика.

В счетчике реализована функция реверсивного счетного механизма: при изменении направления протекания тока или смене фазы напряжения на 180 градусов на зажимах счетчика счетный механизм продолжает учет энергии нарастающим итогом в сторону увеличения.

Конструктивно счетчики выполнены в виде электронного модуля с электронным дисплеем, корпуса, клеммной колодки с зажимами и крышки клеммной колодки.

-Корпус СОСТОИТ иТфоколя и кожуха. Крепление кожуха,к цоколю и установка крышки

Конструкция корпуса обеспечивает степень защиты IP 51 от попадания пыли и влаги по ГОСТ 14254-96.

В соответствии с комплектом КД и конкретными требованиями заказчика, счетчики могут иметь конструктивные варианты исполнения:

- по классу точности: класс 1 или 2;

- по типу применяемого датчика тока: трансформатор, шунт, катушка Роговского и др.;

- по наличию дополнительного измерительного канала для контроля мощности в цепи нулевого провода;

- по способу тарификации: без тарификации, многотарифные с внешним управлением тарифами, многотарифные с управлением от встроенного таймера реального времени, с архивацией данных по учету энергии и профиля нагрузки;

- по типу встраиваемых в счетчик внешних интерфейсов: оптический порт, EIA232, EIA485, M-Bus, радиомодем, модем передачи данных по силовой сети, GSM-модем, CL-токовая петля, SMART- карта;

- по наличию элементов управления нагрузкой потребителя: реле, расцепитель сети.

- по базовому (максимальному) току согласно таблицы 1

- по конструкции корпуса: круглый, прямоугольный, для установки на DIN-рейку;

Пример полной записи при заказе и изготовлении для счетчика класса точности 1 с измерительным шунтом в цепи тока, многотарифного со встроенными часами и архивацией данных по учету энергии, с внешним интерфейсом EIA232, с номинальным напряжением 220 В и базовым (максимальным) током 5(60) А в прямоугольном корпусе (G03):     ЕС2726 1S-3W-

Е2-220В 5(60)A-G03

Пример сокращенной записи на щитке и упаковке счетчика, если эксплуатационные параметры имеют иную маркировку или очевидны:

ЕС2726 1S-3W-E2

Схема обозначения вариантов исполнения счетчиков для маркировки при изготовлении:

ЕС2726 X X N -X X • XX ■ X

■ ХХХВ Х(ХХ) A -GXX

Эксплуатацтонные параметры

Тип корпуса по системе обозначения предприятия

Ток:

5(40); 5(50);5(60); 10(80);

10(100) А

Напряжение:

220; 240 В

Управление потреблением:

Y -выходное реле;

Z - встроенный расцепитель

Тип интерфейса:

ОР - оптопорт;

E2-EIA232;

E4-EIA485;

MB-M-Bus;

RF - радиомодем;

PL - PLC-модем;

CL - токовая петля;

SC - смарт-карта

Архивация данных:

W - энергия за учетный период;

Р - профиль мощности

Тарификация:

1 - однотарифный;

2 - многотарифный с внешним управлением;

3 - многотарифный с встроенными часами

Контроль нулевого провода

Тип датчика тока:

Т - трансформатор;

S - шунт;

D - другие датчики Класс точности по ГОСТ Р 52322-2005: 1 - класс 1,0;

2 - класс 2,0

Тип счетчика

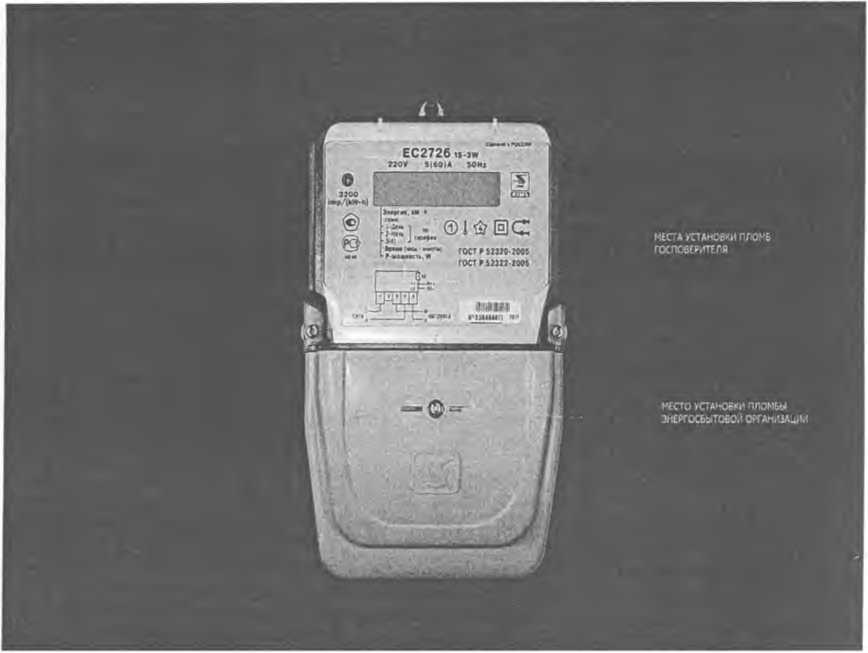

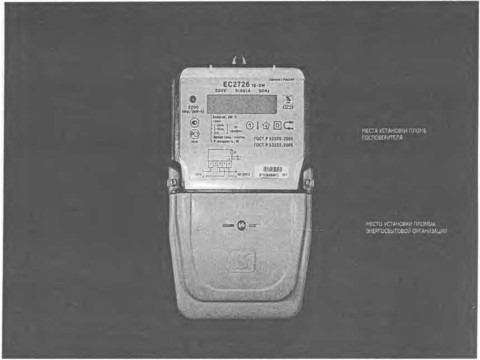

Общий вид счетчика и места установки пломб поверителя представлен на рисунке 1

рисунок 1

Программное обеспечение

Программное обеспечение (ПО) является встроенным и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математическую обработку, хранение и передачи измерительной информации.

Программа заносится в однократно программируемый микроконтроллер Holtek HT49R70A-1 в процессе производства и не может быть изменена без нарушения пломбирования счетчика и замены микроконтроллера.

Идентификационные данные программного обеспечения счетчика представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 2.

Таблица 2__

|* Может быть изменено по требованию заказчика.

{** Для многотарифных счетчиков со встроенным таймером реального времени.

!*** Постоянная счетчика может быть изменена по согласованию с заказчиком.

Условия эксплуатации:

- рабочий диапазон температур, °C                      от минус 40 до 55

- относительная влажность при температуре + 30 °C, %

не более

Знак утверяедения типа

Знак утверждения типа наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят счетчик, паспорт, коробка упаковочная,/

С ПОДЛИННИКА

XzW zz/zz/

ВЕРНО

Поверка

осуществляется по документу ЛАФС.411152.003 Д1 «Счетчики электрической энергии однофазные электронные ЕС2726. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в сентябре 2011 г.

Основные средства поверки:

Установка МТЕ S 3-20.20 для поверки электросчетчиков. Диапазон напряжений (30-75; 75-150; 150-300) В. Диапазон токов (0,012-0,12; 0,12-1,2; 1,2-12; 12-80; 80-120) А Выходная мощность 600 В-A. В составе счетчик эталонный SRS 121.3 Погрешность измерений не более 0,05 %.

Сведения о методах измерений

Отсутствуют.

Нормативные документы

ГОСТ 52320-2005 «Аппаратура для измерения электрической энергии переменного тока, часть 11. Общие требования, испытания и условия испытаний»

ГОСТ 52322- 2005 «Аппаратура для измерения электрической энергии переменного тока, часть 21. Статические счетчики активной энергии классов точности 1 и 2».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4228-003-66036198-2011 «Счетчики электрической энергии однофазные электронные ЕС2726».

Рекомендации к применению

выполнение государственных учетных операций; осуществление торговли и товарообменных операций.
