Счетчики активной энергии переменного тока электронные САЭ1

Назначение

Счетчики активной энергии переменного тока электронные САЭ1 (в дальнейшем -счетчики) предназначены для измерения и учета электроэнергии, потребляемой субъектами хозяйствования и населением, в однофазных двухпроводных сетях переменного тока с номинальной частотой 50 Гц.

Счетчики предназначены для непосредственного подключения к сети при эксплуатации в закрытых помещениях умеренного климата.

Область применения - коммерческий учет электрической энергии на промышленных предприятиях, на объектах коммунального хозяйства и в энергосистемах.

Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем контроля и учета энергоресурсов (АСКУЭ).

Описание

Счетчики являются электронными однофазными измерителями потребляемой активной электрической энергии и выпускаются трех исполнений: САЭ1, САЭ1-М-01 и САЭ1-М-02.

Счетчики исполнения САЭ1 состоят из измерительного модуля, трансформаторного датчика тока и колодки зажимов, которые установлены в корпусе.

Счетчики исполнения САЭ1-М-01 дополнительно имеют встроенный тарификатор, позволяющий вести учет электроэнергии по 4 тарифам, два цифровых интерфейса: интерфейс PLC (передача информации по линиям низкого напряжения) и оптический интерфейс, соответствующим стандарту МЭК 62056-21-2002. Считывание информации, отображаемой на жидкокристаллическом индикаторе счетчиков, производится с помощью оптического переключателя («фонарика»).

Счетчики исполнения САЭ1-М-02 в отличие от САЭ1-М-01 имеет шунтовой датчик тока, интерфейс связи типа RS-485 и оптический испытательный выход.

Корпус и колодка с крышкой зажимов изготовлены полностью из изоляционного материала.

Счетчики имеют электронный счетный механизм с жидкокристаллическим индикатором отображения информации, светодиодный индикатор функционирования и импульсный испытательный выход.

Счетный механизм осуществляет учет электроэнергии непосредственно в кВт-ч.

Индикатор функционирования при работе счетчиков включается с частотой, равной частоте импульсного сигнала на испытательном выходе.

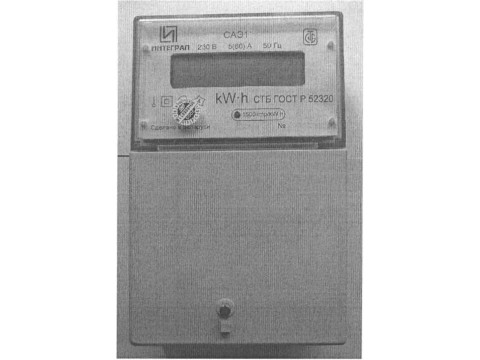

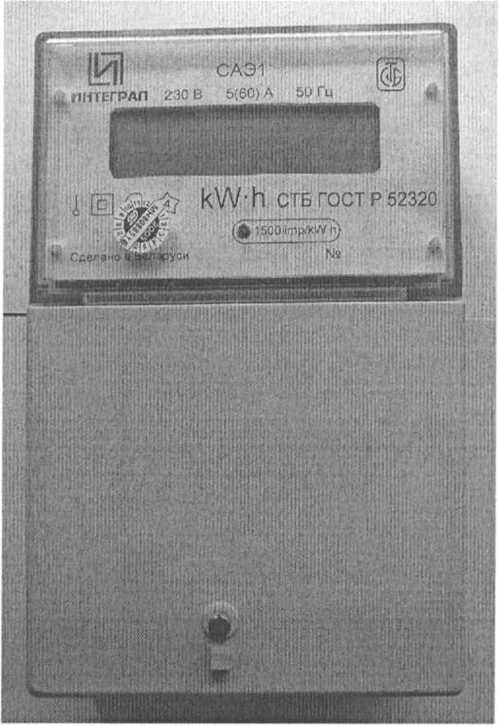

Внешний вид счетчика модификации САЭ1 приведен на рисунке 1.

Рисунок 1 - Внешний вид счетчика модификации САЭ1

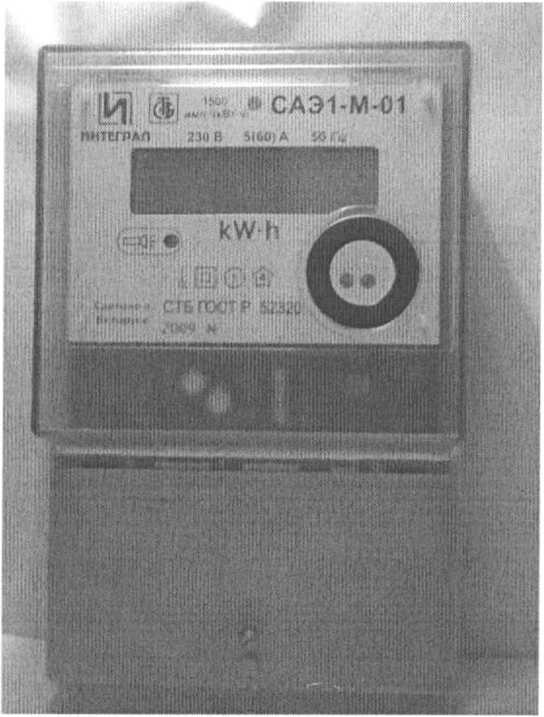

Внешний вид счетчика модификации САЭ1-М-01 приведен на рисунке 2.

Рисунок 2 - Внешний вид счетчика модификации САЭ1-М-01

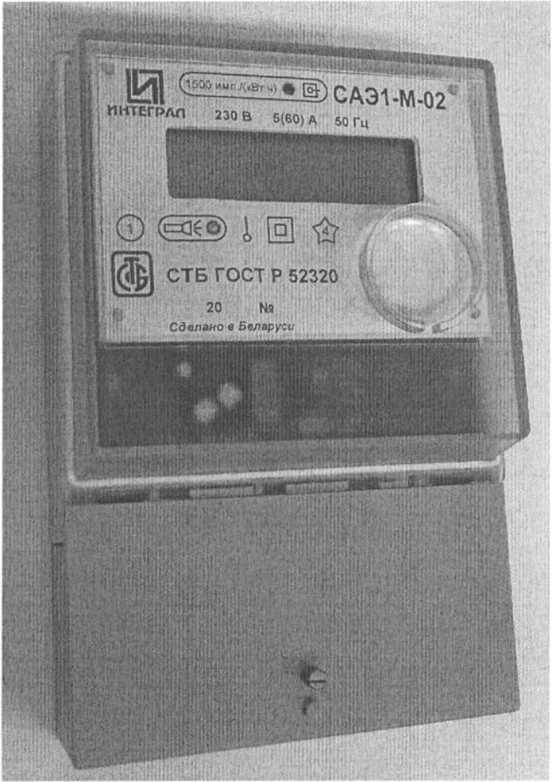

Внешний вид счетчика модификации САЭ1-М-02 приведен на рисунке 3. '

Рисунок 3 - Внешний вид счетчика модификации САЭ1-М-02

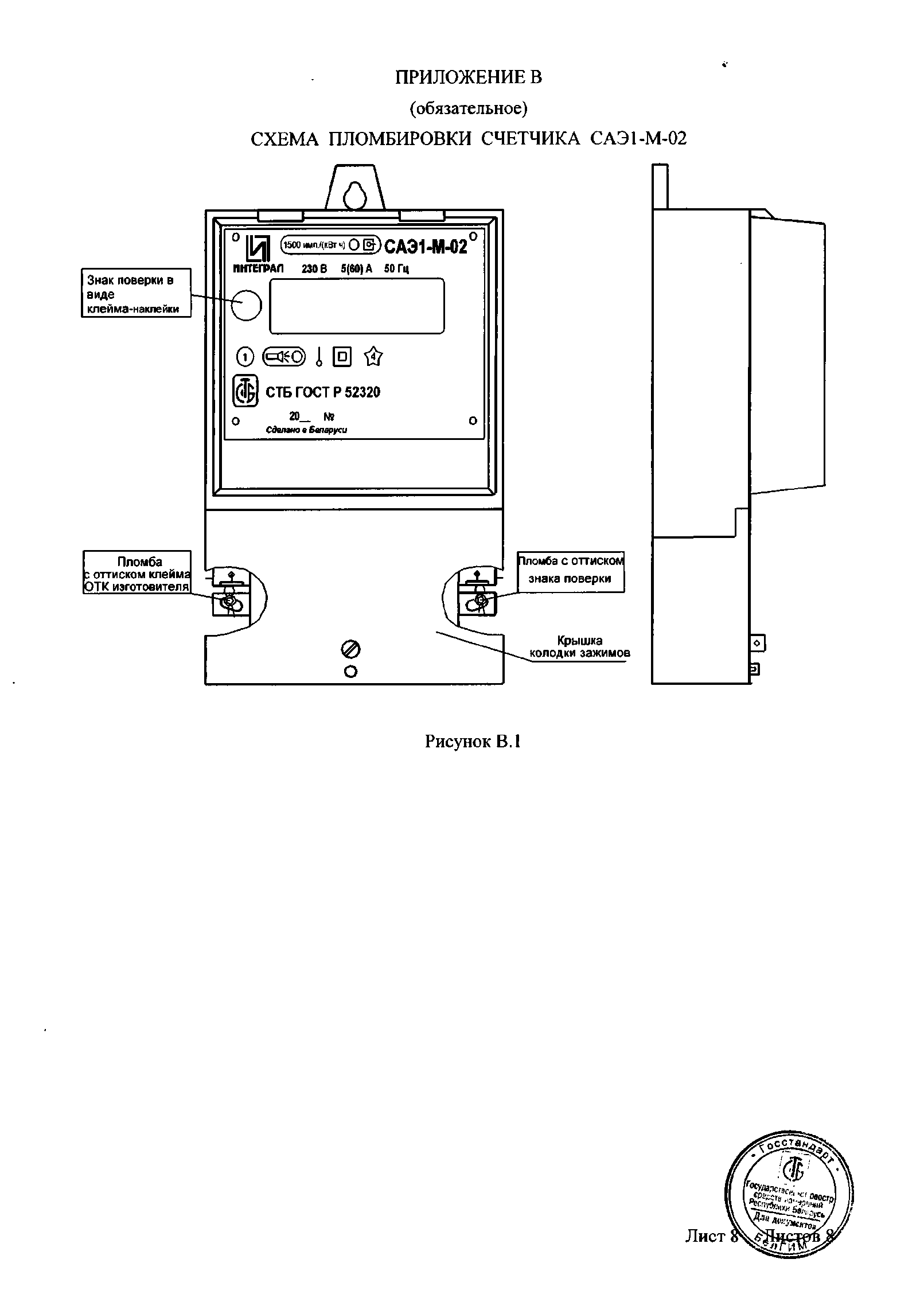

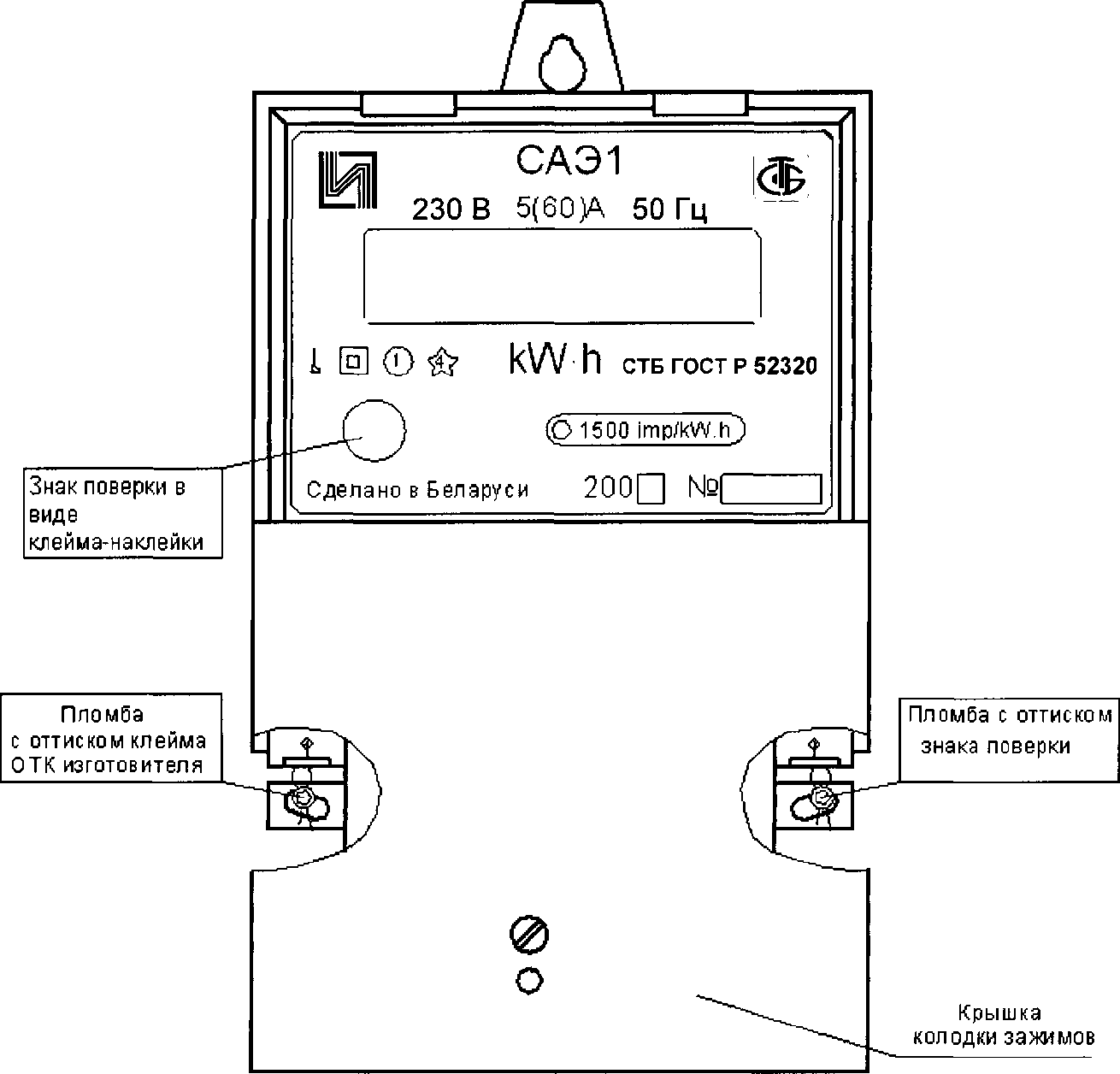

Схемы пломбировки для защиты от несанкционированного доступа к внутренним частям счетчиков с указанием мест для нанесения оттиска клейма ОТК завода-изготовителя, оттиска знака поверки и знака поверки в виде клейма-наклейки приведены в приложениях А, Б и В.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по СТБ ГОСТ Р 52320-2007

Номинальное напряжение (UHOmhh), В

Номинальная частота питающей сети,

Базовый ток (1б), А

Максимальный ток (1макс), А

Стартовый ток (порог чувствительности) при UHOmhh и coscp = 1.......................0,004

Постоянная счетчиков, имп/(кВт-ч)

Количество тарифов: САЭ1

САЭ1-М-01, САЭ1-М-02

Мощность, потребляемая параллельной цепью: - полная, В-А, не более

- активная, Вт, не более

Полная мощность, потребляемая последовательной цепью не более 4 ВА. Суточный ход встроенных часов, с/сут, не более

Габаритные размеры счетчиков с крышкой зажимной колодки, мм, не более:

САЭ1........................................................................213x130x76

САЭ1-М-01, САЭ1-М-02...............................................219x137x82

Масса, кг, не более

Средний срок службы до первого капитального ремонта, лет, не менее...............

Средняя наработка до отказа, ч, не менее

Установленный рабочий диапазон температур, °C....................от минус 10 до плюс 45

Предельный рабочий диапазон температур, °C.........................от минус 25 до плюс 55

Относительная влажность в рабочих условиях, %........................95 при температуре 30 °C

Предельный диапазон температур хранения и транспортирования, °C.......................................от минус 25 до плюс 70

По степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002...класс II

Степень защиты оболочки по ГОСТ 14254-96....................................IP51 категория 2

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчиков офсетной печатью и на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки счетчиков указан в таблице 1

Таблица 1

TEX 11И Ч ЕС КИЕ ДОКУ М ЕI ITЫ

ГУ РБ 10002451 1.039'04 " Счетчики активной энергии переменного тока электронные СЛЭЕ Технические условия".

С ТБ ТОСТ Р 52320-2007 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть I I. Счетчики электрической энергии".

СТБ ТОСТ Р 52322-2007 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

МРБ Ml 1.1428-2004 "Счетчик активной энерго и переменного тока электронный ('ЛЭ1. Методика поверки".

Заключение

Счетчики активной энергии переменного тока электронные САЭ1 соответствуют требованиям ТУ РБ 100024511.039-2004. СТБ ГОСТ Р 52320-2007. СТБ ГОСТ Р 52322-2007. ГОСТ 22261-94.

Межповсрочвый ин тервал нс более 96 мее (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск. Старовиленский тракт. 93.

тел. 334-98-13.

А ттестат аккредитации № BY/112 02.1.0.0025.
