Счетчики электрической энергии трехфазные электронные ЦЭ2727У

Назначение

Счетчики электрической энергии трехфазные электронные ЦЭ2727У (далее - счетчики) предназначены для измерения и учета активной энергии в трехфазных трех- и четырех- проводных сетях переменного тока, в том числе дифференцированного по времени суток, будним, субботним и выходным (праздничным) дням и сезонам года.

Описание

Принцип работы счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения с последующим вычислением активной энергии и ее учета по тарифам в соответствии с установленными графиками тарификации, управляемыми от внутренних часов с кварцевой стабилизацией точности хода.

Счетчики содержат следующие основные узлы и блоки:

- измерительные трансформаторы тока в цепях тока;

- резистивные делители напряжения в цепях напряжения;

- электронный узел с блоком питания и измерительным преобразователем предназначенный для измерения входных сигналов тока и напряжения, расчета активной энергии, тарификации накопленной энергии, вывода информации на жидкокристаллический дисплей и выходные устройства;

- счетный механизм с дисплеем на жидкокристаллическом индикаторе (ЖКИ) для регистрации, сохранения и отображения показаний об учтенной электроэнергии и других параметров;

- импульсное выходное устройство для передачи телеметрической информации в централизованные системы сбора данных;

- электрический испытательный выход для поверки счетчика;

- светодиодный индикатор функционирования счетчика, срабатывающий синхронно с испытательным выходом;

- последовательный интерфейс обмена информацией с внешними устройствами или встраиваемый модуль модема обмена данными по силовой сети (далее - модем).

Конструктивно счетчики выполнены в виде электронного модуля, корпуса, зажимной платы и крышки зажимов.

Корпус состоит из цоколя и кожуха. Крепление кожуха к цоколю и установка крышки зажимной платы предусматривает возможность навешивания пломб госповерителя и энергосбытовой организации.

Конструкция корпуса обеспечивает степень защиты IP51 от попадания пыли и влаги по ГОСТ 14254-96.

Импульсное выходное устройство и электрический испытательный выход конструктивно объединены и гальванически развязаны от электрической сети.

Цепи напряжения и тока счетчиков имеют защиту от бросков напряжения и тока.

В соответствии с комплектом КД и конкретными требованиями заказчика, счетчики могут иметь конструктивные варианты исполнения:

- по типу подключения к сети: для непосредстненй<ЭШ’П9Дключения (прямоточные) и через измерительные трансформаторы тока, или чер^^^е^и^ЯьнЫе трансформаторы тока и напряжения (трянсформятд

базовому току (1; 5    4^ A).‘^%®op^etas^57/100;100; 220/380; 380

/им

- по номиналы! )му и С^ОДЛИННИКА

ВЕРНО

по количеству измерительных элементов: трехэлементные и двухэлементные (трехпровод

ные);

по типу встраиваемых в счетчик внешних интерфейсов: EIA485, модем обмена данными по силовой сети

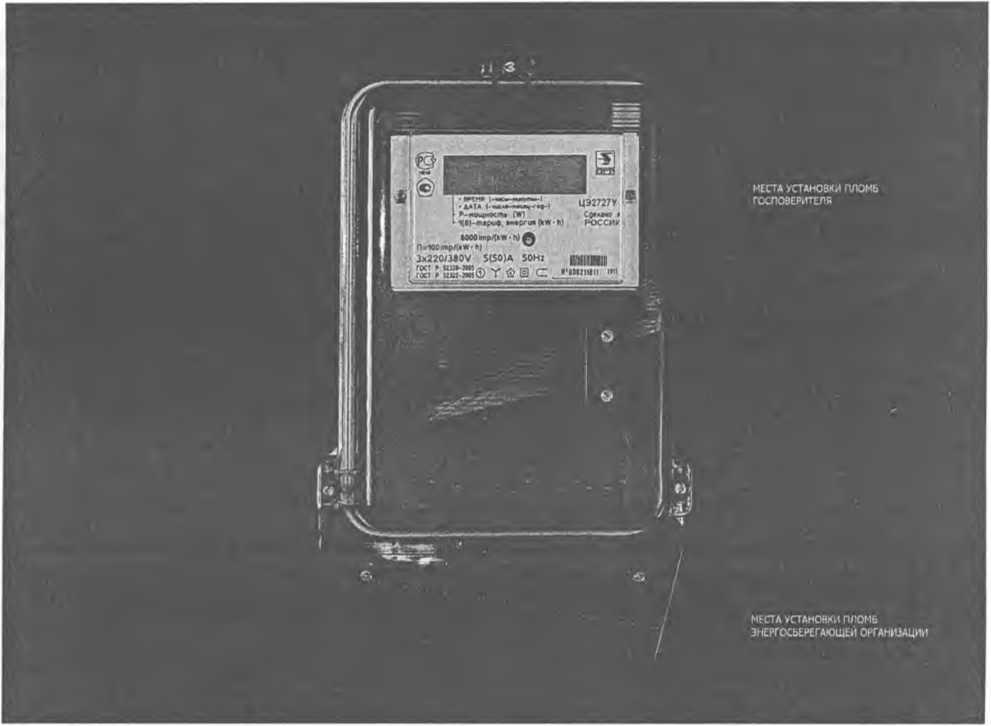

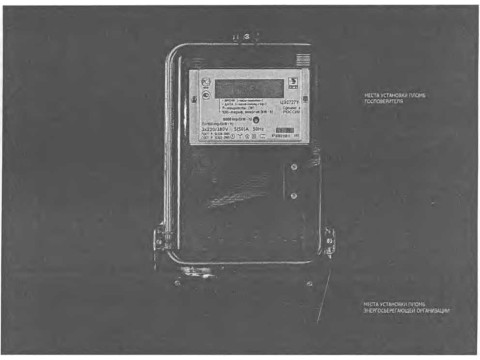

Общий вид счетчика представлен на рисунке 1.

Рисунок 1

Примеры записи счетчика электрической энергии трехфазного электронного трехпроводного трансформаторного включения, с интерфейсом IEA485, номинальным напряжением 100 В, номинальным током 5 А, максимальным током 10 А:

«Счетчик электрической энергии трехфазный электронный

ЦЭ2727У-Е4 3x100 V / 5(10) А XXX ТУ 4228-005-66036198-2011»

Программное обеспечение

Программное обеспечение выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математической обработки, хранения и передачи измерительной информации.

Программа заносится в однократно программируемый микроконтроллер в процессе производства и не может быть изменена без нарушения пломбирования счетчика и замены микроконтроллера.

Идентификационные данные программного обеспечения счетчика представлены в таблице 1.

Таблица 1

Уровень защиты ПО счетчика от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».

Влияние программного обеспечения учтено при нормировании метрологических характеристик счетчика.

Схема обозначения вариантов исполнения счетчиков для маркировки при изготовлении:

ЦЭ2727У

Тип корпуса по системе обозначения предприятия

Ток:

16 (1макс) А-для счетчиков непосредств. подкл.; /1ном(1макс) А-для счетчиков трансформ, подкл.

Напряжение фазное /линейное, V

Тип интерфейса:

E4-EIA485;

PL - электросиловой модем.

Тип счетчика

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 2.

Таблица 2    ___________________________________________________

Условия эксплуатации: х

- температура окружающего воздуха, °C                   от минус 40 до 60

- относительная влажность воздуха, %, не более 90 при 30 °C

- атмосферное давление, мм.рт.ст. (кПа)                    537-800(70-106,7)

Счетчики обеспечивают измерение и отображение текущего значения средней (за 70 с) суммарной активной мощности, протекающей в трех фазах.

Предел допускаемой относительной погрешности измерения текущего значения средней мощности 5М определяется по формуле

5М = ± (5д±0,02-Рмакс/Рх),                             (1)

где 5Д- допускаемое значение основной погрешности измерения энергии;

Рх - значение измеряемой мощности, Вт;

Лмакс - значение максимальной мощности, Вт.

Отображение на ЖКИ учтенной электрической энергии производится на шести десятичных разрядах непосредственно в киловатт-часах, а текущее значение средней мощности - на пяти десятичных разрядах в ваттах.

Электрические параметры электрического испытательного выхода и импульсного выходного устройства соответствуют ГОСТ Р 52322-2005.

Счетчики обеспечивают выполнение следующих функций:

- многотарифный учет потребления активной энергии (до 8 тарифов, до 8 временных зон) с возможностью задания льготных графиков тарификации для субботйих, выходных и праздничных дней;

- сезонную смену графиков тарификации с заданием дат смены сезонов;

- отображение на ЖКИ электроэнергии, учтенной по каждому из тарифов, значений текущего времени, даты, текущей средней активной мощности;

- ежедневную фиксацию потребленной энергии на запрограммированное время суток;

- ежемесячную фиксацию (на запрограммированное время и дату) и хранение зафиксированных значений учтенной энергии по всем тарифам до 4 месяцев;

- определение получасовой активной мощности и регистрацию суточных графиков получасовой мощности;

- регистрацию максимумов и минимумов получасовых мощностей с фиксацией времени и даты их регистрации;

- фиксацию максимальных значений, а также времени и даты превышений установленного значения получасовой мощности и вывод сигнала о превышении установленной мощности;

- фиксацию времени и даты отключений силовой сетц; < у ’

- фиксацию временитгдатьГкоррёктировок памяти счетчик^.,,..,,, ,р. '

- фиксацию времени^ обмена данными с вн&щййййуезройсуйзми обработки данных, например,^ ПЭВМ.        Jn

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки счетчика приведен в таблице 3

Таблица 3

* Высылается на договорной основе по требованию организаций производящих регулировку и поверку счетчиков.

** Высылается на договорной основе по требованию энергосбытовых организаций.

Поверка

осуществляется в соответствии с документом ЛАФС.411152.005 Д1 «Счетчики электрической

энергии трехфазные электронные ЦЭ2727У. Методика поверки», утвержденным ГЦИ СИ

ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2011 г.

Основные средства поверки:

Установка МТБ S 3-20.20 для поверки электросчетчиков. Диапазон напряжений (30-75; 75-150; 150-300) В. Диапазон токов (0,012-0,12; 0,12-1,2; 1,2-12; 12-80; 80-120) А Выходная мощность 600 В-A. В составе счетчик эталонный SRS 121.3 Погрешность измерений не более 0,05 %.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока, часть 11. Общие требования, испытания и условия испытаний».

ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока, часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки».

ТУ 4228-005-66036198-2011 «Счетчики электрической энергии трехфазные электронные

ЦЭ2727У. Технические условия»

Рекомендации к применению

выполнение государственных учетных операций; осуществление,..торговли и товарообменных операций.
