Клещи токоизмерительные КТ-4
| Номер в ГРСИ РФ: | РБ 03 13 5128 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
Клещи токоизмерительные КТ-4 (далее по тексту - клещи) предназначены для измерения среднеквадратического значения силы переменного тока синусоидальной формы, среднеквадратического значения напряжения переменного тока синусоидальной формы, напряжения постоянного тока положительной и отрицательной полярностей, сопротивления постоянному току, а также обеспечивают индикацию температуры за счет преобразование электрических сигналов от термопары типа К в значение температуры, тестирование диодов и прозвонку электрических соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5128 13 |
| Наименование | Клещи токоизмерительные КТ-4 |
| Год регистрации | 2013 |
| Номер сертификата | 8507 |
| Дата регистрации | 2013-05-28 |
| Срок действия | 2018-05-28 |
| Получатель сертификата | ЧУП "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЧУП "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, к.30
Контакты: 293-94-68 / 284-46-47 / kons-r@nm.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2330-2013. |
Поверители
Скачать
|
Описание типа РБ 03 13 5128 13 [2013-01-01]
rb-03-13-5128-13_2013-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5128 13 [2013-11-05]
rb-03-13-5128-13_2013-11-05.pdf
|
Скачать |
Описание типа
Назначение
Клещи токоизмерительные КТ-4 (далее по тексту - клещи) предназначены для измерения среднеквадратического значения силы переменного тока синусоидальной формы, среднеквадратического значения напряжения переменного тока синусоидальной формы, напряжения постоянного тока положительной и отрицательной полярностей, сопротивления постоянному току, а также обеспечивают индикацию температуры за счет преобразование электрических сигналов от термопары типа К в значение температуры, тестирование диодов и прозвонку электрических соединений.
Область применения - различные области деятельности при монтаже, обслуживании и ремонте электрических сетей, электроустановок и радиоэлектронной аппаратуры.
Описание
В основу работы клещей положен принцип преобразования измеряемых величин в цифровую форму и отображения результата на жидкокристаллическом индикаторе.
Принцип измерения тока основан на преобразовании электромагнитного поля, возникающего вокруг проводника с током, в нормированное постоянное напряжение с последующим его измерением аналого-цифровым преобразователем (АЦП). Измерение переменного напряжения основано на выпрямлении и делении измеряемой величины до нормированного уровня с последующим измерением АЦП.
Измерение сопротивления осуществляется с помощью АЦП путем сравнения падения напряжения на измеряемом сопротивлении и на соединенном последовательно с ним образцовом резисторе.
Индикация температуры обеспечивается за счет преобразования сигналов от термопары типа К в значение температуры
электрических
Управление клещами осуществляется при помощи поворотного расположенного на передней панели.
переключателя,
Конструктивно клещи выполнены в малогабаритном корпусе из полистирола, состоящем из трех частей - двух модулей и крышки.
ударопрочного
с/гамдд
Внешний вид клещей представлен на рисунке 1.

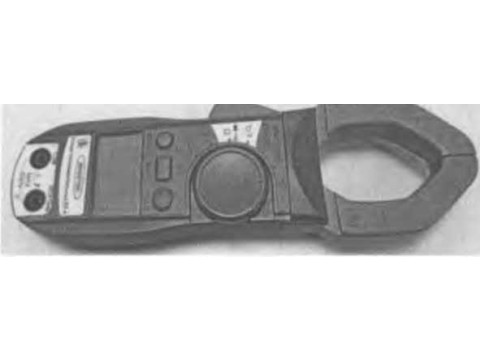

Рисунок 1 - Клещи токоизмерительные КТ-4. Внешний вид
Места нанесения на клещах оттиска доверительного клейма и доверительного клейма-наклейки приведены в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Основные технические характеристики представлены в таблице 1.
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
1 Диапазоны измерений напряжения постоянного тока |
от 1мВ до 600 В; от минус 1 мВ до минус 600 В |
|
2 Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока: - на диапазоне измерений с конечным значением 200 мВ, мВ - на диапазоне измерений с конечным значением 2 В, В - на диапазоне измерений с конечным значением 20 В. В - на диапазоне измерений с конечным значением 200 В, В - на диапазоне измерений с конечным значением 600 В, В |
± (O,OO8UX+O,5) ± (O,OO8 UX+O.OO3) ± (O.OO8UX+O,O3) ± (0,008Ux+0,3) ±(0,01Ux+5) |
|
3 Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы частотой от 40 до 400 Гц |
от 10 мВ до 600 В |
|
4 Пределы допускаемой основной абсолютной погрешности измерения среднеквадратического значения напряжения переменного тока синусоидальной формы частотой от 40 до 400 Гц, В: - на диапазоне измерений с конечным значением 2 В - на диапазоне измерений с конечным значением 20 В - на диапазоне измерений с конечным значением 200 В - на диапазоне измерений с конечным значением 600 В |
± (0,012 Ux+0,005) ± (0,012 Ux+0,05) ± (0,012-Ux+0,5) ± (0.015-Ux+5) |
|
5 Диапазон измерений среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Гц. А |
от 0.1 до 400 |
|
6 Пределы допускаемой основной абсолютной погрешности измерения среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Гц. А: - на диапазоне измерений с конечным значением 2 А - на диапазоне измерений с конечным значением 20 А - на диапазоне измерений с конечным значением 200 А - на диапазоне измерений с конечным значением 400 А |
± (0,05-1х-ь0,025) ± (0,041х+0,2) ± (0.02 1х+0,5) ± (0,02-Ix+5jL-===^ |
|
7 Диапазон измерений сопротивления постоянному току |
от 1 Ом до ';Х\ |
Продолжение таблицы 1
|
1 |
2 |
8 Пределы допускаемой основной абсолютной погрешности измерения сопротивления постоянному току:
|
- на диапазоне измерений с конечным значением 200 Ом. Ом - на диапазоне измерений с конечным значением 2 кОм, кОм - на диапазоне измерений с конечным значением 20 кОм. кОм - на диапазоне измерений с конечным значением 200 кОм. кОм - на диапазоне измерений с конечным значением 2 МОм. МОм - на диапазоне измерений с конечным значением 20 МОм, МОм |
± (0,012RX+O,5); ± (0,01 Rx+0,003); ± (0,01Rx+0,03); ± (0,01 Rx+0,3); ± (O.OI2RX+O,OO5); ±(0.015Rx+0,05) |
|
9 Пределы допускаемой дополнительной абсолютной погрешности измерений в пределах рабочих условий применения при температуре от 5 °C до 40 “С |
He превышают пределов допускаемой основной абсолютной погрешности измерений |
|
10 Диапазон напряжений питания постоянного тока. В |
от 3,6 до 4,5 |
|
11 Потребляемый ток. мА, не более |
5 |
|
12 Масса без элементов питания, кг, не более |
0,20 |
|
13 Габаритные размеры, мм, не более |
212x72x33 |
|
14 Рабочие условия применения: - диапазон температур окружающего воздуха, С - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа |
от 5 до 40; до 80 при температуре 25 °C; от 84 до 106,7 |
|
Примечания: |
1) Ux - измеренное значение напряжения постоянного (переменного) тока. В (мВ);
2) 1Х - измеренное значение силы переменного тока. А;
3) Rx - измеренное значение сопротивления. Ом (кОм, МОм).
Знак утверждения типа
Знак утверждения типа наносится на клещи и титульные листы руководства по эксплуатации и методики поверки.
Комплектность
Комплектность клещей представлена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Клещи токоизмерительные КТ-4 |
1 |
|
Кабель "КГ (красный) |
1 |
|
Кабель "К2" (черный) |
1 |
|
Датчик температуры К-типа |
1 |
|
Руководство по эксплуатации |
1 |
|
Упаковка |
1 |
|
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин бшие технические условия .
ТУ BY 190737825.011-2013 "Клещи токоизмерительные КТ-4. Технически
МРБ МП.2330-2013 "Клещи токоизмерительные КТ-4. Методика поверки"
Лист 3 из 5
Заключение
Клещи токоизмерительные КТ-4 соответствуют требованиям ГОСТ 12.2.091-2002, ГОСТ 22261-94 и ТУ BY 190737825.011-2013.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
