Системы расходоизмерительные FLOWSIC
| Номер в ГРСИ РФ: | РБ 03 07 5134 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «SICK AG», Германия |
Системы расходоизмерительные FLOWSIC предназначены для измерения объемного расхода газа с приведением к стандартным условиям.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5134 13 |
| Наименование | Системы расходоизмерительные FLOWSIC |
| Год регистрации | 2013 |
| Номер сертификата | 8513 |
| Дата регистрации | 2013-05-28 |
| Срок действия | 2018-05-28 |
| Получатель сертификата | фирма "SICK AG", Германия (DE) |
Производитель / Заявитель
фирма "SICK AG"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2332-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 5134 13 [2017-11-17]
rb-03-07-5134-13_2017-11-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5134 13 [2013-05-28]
rb-03-07-5134-13_2013-05-28.pdf
|
Скачать |
Описание типа
Назначение
Системы расходоизмерительные FLOWSIC предназначены для измерения объемного расхода газа с приведением к стандартным условиям.
Область применения: предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и пр.
Описание
Состав систем расходоизмерительных FLOWSIC, в зависимости от модификации, указан в таблице 1.
Измерение объема или объемного расхода счетчиками газа ультразвуковыми FLOWSIC600 основано на методе измерения разности времени прохождения ультразвуковых импульсов. Блоки приемопередатчиков монтируются на диаметрально противоположных сторонах счетчика газа под определенным углом к направлению потока. Блоки приемопередатчиков содержат ультразвуковые преобразователи, работающие попеременно как приемник и как передатчик. Звуковые импульсы излучаются под углом а к направлению потока газа. Скорость газа определяется по разности времени прохождения сигнала в прямом и обратном направлении и не зависит от величины скорости звука. Разность времени прохождения сигнала тем больше, чем выше скорость газа и чем меньше угол к направлению потока. Изменения скорости звука в результате колебаний давления или температуры при этом способе измерений не влияют на результат измерения.
Счетчики газа ультразвуковые FLOWSIC600 могут быть, в зависимости от количества пар приемопередатчиков, выполнены в следующих исполнениях:
- 2 или 4 пары приемопередатчиков для FLOWSIC600;
- 4 плюс 1 пара приемопередатчиков для FLOWSIC600 2р1ех;
- 4 плюс 4 пары приемопередатчиков для FLOWSIC600 Quatro.
Счетчик газа ультразвуковой FLOWSIC600 выполнен как моноблочная конструкция, на которой установлен блок обработки информации SPU. Счетчик газа ультразвуковой FLOWSIC600 Quatro также обязательно комплектуется дополнительным блоком обработки информации SPU.
Блок обработки информации SPU (модификация системы без вычислителя типа Flow-x) рассчитывает скорость потока газа, усредненную по поперечному сечению, объемн^й^эзе^юд и объем газа в прямом или обратном направлениях, в том числе приведенный 'с‘ °'
условиям (при наличии активного встроенного корректора объема EVC). I обработки информации SPU входит жидкокристаллический дисплей, на которо) параметры настроек, значения измерений и вычислений, сообщения систем с< предупреждения и аварийные сообщения, сообщения об ошибках, показания от п температуры и давления. Выходные интерфейсы дают возможность подключения к вычислителю типа Flow-x.
Вычислитель типа Flow-x позволяет получать измерительную информацию от блока обработки информации SPU (расход), преобразователей давления и преобразователей температуры и на ее основе рассчитывать скорость потока газа, усредненную по поперечному сечению, объемный расход и объем газа в прямом или обратном направлениях, в том числе приведенный к стандартным условиям. Вычислитель типа Flow-x также имеет жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения систем самодиагностики, предупреждения и аварийные сообщения, сообщения об ошибках, показания от преобразователей температуры и давления.
Программное обеспечение MEPAFLOW600 СВМ позволяет выполнять анализ профиля потока и проводить самодиагностику системы, а также дает возможность считывания всех параметров настройки системы, изменения параметров настройки системы, графического представления результатов измерений, составления протоколов технического состояния системы и таблиц параметров настройки.
Внешний вид составляющих системы расходоизмерительной FLOWSIC приведен на рисунке 1.
Схема с указанием места нанесения поверительного клейма-наклейки приведена в Приложении к описанию типа.
Преобразователь давления серии 2600Т
Преобразователь температуры Sensy Temp

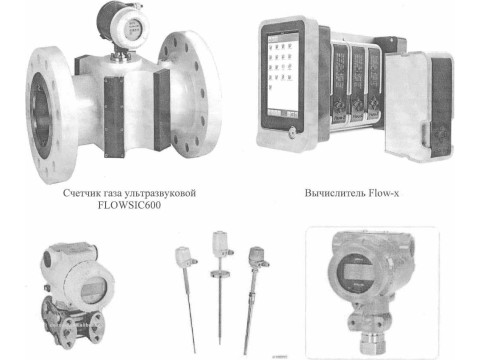

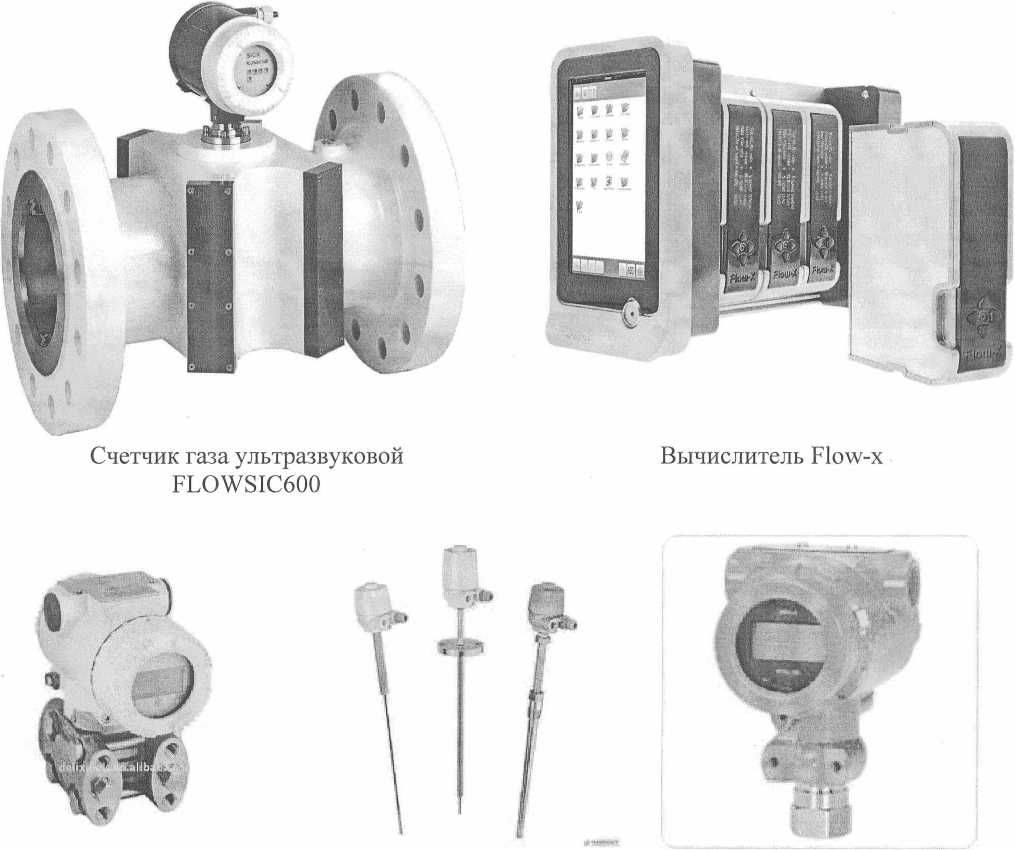

Рисунок 1. Внешний вид составляющих системы расходоизмерительной
Преобразователь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-2. Таблица 1
|
Состав системы (первичные преобразователи) |
Пределы относительной погрешности системы |
|
- система на базе счетчика газа ультразвукового FLOWSIC600 в составе: ■ счетчик газа ультразвуковой FLOWSIC600 (РБ 03 07 3845 08), производства фирмы "SICK AG", Германия; | |
|
■ вычислитель (Flow-computer) типа Flow-x, производства фирмы | |
|
"SICK AG", Германия; |
±1,5 % |
|
■ преобразователь давления серии 2600Т (266GST, 266AST) (РБ 03 04 3780) производства фирмы "ABB Automation Products GmbH", Германия; ■ преобразователь температуры Sensy Temp TSP111, TSP121, TSP131 (РБ 03 10 3786), производства фирмы "ABB Automation Products GmbH", Германия - система на базе счетчика газа ультразвукового FLOWSIC600 в составе: ■ счетчик газа ультразвуковой FLGWSIC600 (РБ 03 07 3845 08), производства фирмы "SICK AG", Германия; ■ вычислитель (Flow-computer) типа Flow-x, производства фирмы "SICK AG", Германия; | |
|
■ преобразователь давления 3051 (РБ 03 04 1006), производства фирмы "Rosemount Tank Radar АВ", Швеция, компании "Emerson Process Management", США; ■ преобразователь температуры Sensy Temp TSP111, TSP121, TSP131 (РБ 03 10 3786), производства фирмы "ABB Automation Products GmbH", Германия - система на базе счетчика газа ультразвукового FLOWSIC600 в составе: ■ счетчик газа ультразвуковой FLGWSIC600 (РБ 03 07 3845 08), производства фирмы "SICK AG", Германия; |
±1,5 % |
|
■ преобразователь давления серии 2600Т (266GST, 266AST) (РБ 03 04 3780), производства фирмы "ABB Automation Products GmbH", Германия; ■ преобразователь температуры Sensy Temp TSP111, TSP121, TSP131 (РБ 03 10 3786), производства фирмы "ABB Automation Products GmbH" (Германия) - система на базе счетчика газа ультразвукового FLGWSIC600 в составе: ■ счетчик газа ультразвуковой FLGWSIC600 (РБ 03 07 3845 08), производства фирмы "SICK AG", Германия; ■ преобразователь давления 3051 (РБ 03 04 1006), производства фирмы |
±1,5 % |
|
"Rosemount Tank Radar АВ", Швеция, компании "Emerson Process Management", США; ■ преобразователь температуры Sensy Temp TSP111, TSP121, TSP131 (РБ 03 10 3786), производства фирмы "ABB Automation Products GmbH", Германия |
±1,5 % |
Таблица 2
|
Наименование характеристики вычислителя типа Flow-x |
Значение характеристики |
|
1 |
2 |
|
Методы расчета приведения к стандартным условиям (ГОСТ 30319) |
NX 19, GERG-91, AGA-8 |
|
Пределы допускаемой, приведенной к диапазону, погрешности измерения входного аналогового сигнала, %: - в диапазоне от 0 до 20 мА - в диапазоне от 4 до 20 мА - в диапазоне от 0 до 5 В - в диапазоне от 1 до 5 В |
±0, |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала от термопреобразователя сопротивления (100 Ом), %: - в диапазоне измеряемых температур от 0 до 50 °C - в диапазоне измеряемых температур от минус 220 до 0 °C - в диапазоне измеряемых температур от 50 до 220 °C |
±0,05 ±0,50 ±0,50 |
|
Пределы допускаемой основной относительной погрешности выходного аналогового сигнала постоянного тока, % |
±0,075 |
|
Пределы относительной погрешности вычисления объема газа приведенного к стандартным условиям, %: |
±0,01 |
|
Диапазон рабочих температур, °C |
от 5 до 55 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Фискальная память |
EPROM |
Таблица 3
|
Наименование характеристики вычислителя счетчика газа ультразвукового FLOWSIC600 при наличии активного встроенного корректора объема EVC в блоке обработки информации SPU |
Значение характеристики |
|
Методы расчета приведения к стандартным условиям (ГОСТ 30319) |
NX 19, GERG-91, AGA-8 |
|
Пределы допускаемой, приведенной к диапазону, погрешности измерения входного аналогового сигнала, %: - в диапазоне от 0 до 20 мА - в диапазоне от 4 до 20 мА - в диапазоне от 0 до 5 В - в диапазоне от 1 до 5 В |
±0,008 |
|
Пределы относительной погрешности вычисления объема газа приведенного к стандартным условиям, % |
±0,01 |
|
Фискальная память |
EPROM |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителей указан в таблице 3. Таблица 3
|
Наименование |
Количество |
|
Система расходоизмерительная FLOWSIC |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.2332-2013 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SICK AG", Германия.
МРБ МП.2332-2013 "Системы расходоизмерительные FLOWSIC. Методика поверки".
станда
Государственный реестр] средств измерении I \ P&WH Беларусь/ \Для докуиеитов/
Заключение
Система расходоизмерительная FLOWSIC соответствует требованиям документации фирмы "SICK AG", Германия.
Межповерочный интервал - не более 24 месяцев, для систем расходоизмерительных FLOWSIC, предназначенных для применения, либо применяемых в сфере законодательной метрологии
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112.02.1.0.0025
