Машины координатно-измерительные стоечные серии LK Н-R

Назначение

Машины координатно-измерительные стоечные серии LK H-R (далее - машины координатноизмерительные) предназначены для измерений геометрических размеров, формы и положения деталей.

Область применения - автомобильная, авиационная, электронная промышленности, электроэнергетика и другие области.

Описание

Машины координатно-измерительные выпускают следующих исполнений: LK H-R: 45.16.20, 63.16.20, 83.16.20, 53.16.25, 63.16.25, 83.16.25, 45.16.30, 63.16.30, 100.16.30.

Машины координатно-измерительные конструктивно состоят из следующих основных элементов: пиноли, стоек, измерительных плит, керамических направляющих, измерительной системы, электрооборудования с измерительной системой. При проведении измерений при необходимости могут применяться поворотные столы.

Три направляющих координатно-измерительных машин образуют базовую систему координат X, Y, Z. Измерения могут проводиться в автоматическом режиме или вручную с помощью джойстиков на малогабаритном пульте для исследования и проведения измерений в точках.

Данные в точках передаются на компьютер через считывание цифровых кодирующих устройств на оптических линейках. Для каждой оси машины координатно-измерительной существует одна оптическая линейка. Оси приводятся в движение с помощью двигателей, действующих либо через ремни, либо на направляющих стержнях. Машина координатно-измерительная связана через электронное устройство управления с компьютерным автоматизированным рабочим местом.

В машинах координатно-измерительных используются измерительные системы, состоящие из поворотных головок РН10Т, РН10М, PH10MQ, MH20i, контактных датчиков ТР20, ТР200, SP25 производства фирмы «Renishaw», Ирландия, и лазерных сканеров моделей LC15Dx, LC50Cx, LC60Dx, XC65Dx, XC65Dx-LS.

Программное обеспечение машин координатно-измерительных включает в себя программы СММ manager, Camio Studio software, Focus Scan software. Несанкционированный доступ к исходному коду программного обеспечения защищен флэш-ключом, который хранится в адицственном экземпляре у разработчика.

Внешний вид машин координатно-измерительных приведен на рисунке 1. У/

Государственный реестр

I средств измерений 1

Для документов

Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к Описанию типа.

LK H-R

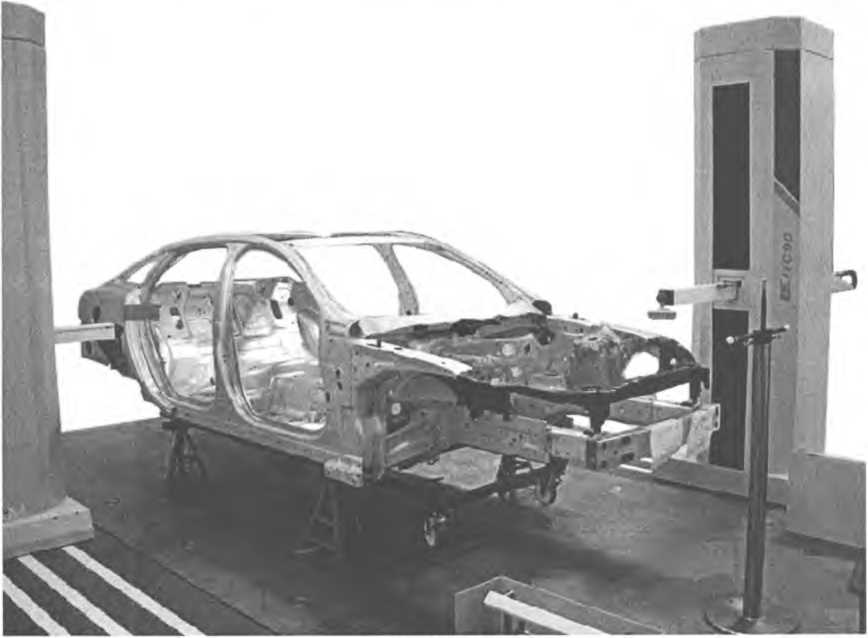

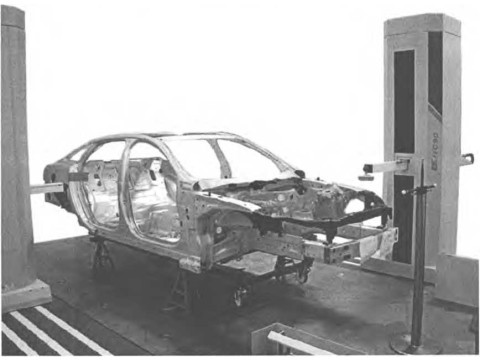

Рисунок 1 Внешний вид машин координатно-измерительных

Дли документов

'сс/дарсгвснный

средстч измерений Ркпублти Беларусь

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

LK H-R

Таблица 1

изменение температуры воздуха, °С/час, не более          - 0,5;

- изменение температуры воздуха, °С/8 час, не более - 2,0;

- температурный градиент, °С/м, не более                   - 0,5;

- относительная влажность воздуха, %, без конденсации - от 20 до 80.

| 2>- изменение температуры воздуха, °С/час, не более          - 1,0;

- температурный градиент, °С/м, не более                   - 1,0;

- относительная влажность воздуха, %, без конденсации - от 20 до 80.

Таблица 2

Примечание:

( 3)- МРЕе (±) - пределы допускаемого значения погрешности измерения длины (L - измеренная длина, мм), мкм. Измерения проводятся без использования удлинителя при помощи датчиков ТР20/ТР200 со щупом длиной 20 мм и диаметром шарика 4 мм, или датчика SP25 со щупом длиной 50 мм и диаметром шарика 6 мм;

- МРЕр (±) - пределы допускаемого значения погрешности касания, мкм.

< 4)- МРЕТНр (±) - пределы допускаемого значения погрешности касания при сканировании, мкм/с. Измерения проводятся только при использовании датчика SP25 со щупом длиной 50 мм и диаметром

/7Wv\

II осударстэенкый реестр) I

II I средств измерений / /I

\ республики Беларусь / II

V \Д;,я Документов/ //

Лазерные сканеры моделей LC15Dx, LC50Cx, LC60Dx, XC65Dx, XC65Dx-LS.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

- машина координатно-измерительная;

- методика поверки;

- комплект щупов;

- программное обеспечение СММ Manager, Camio Studio software, Focus Scan software (в зависимости от комплектации);

- руководство по эксплуатации;

- поворотный стол*;

- лазерный сканер*;

- принадлежности*.

* - входят в комплект поставки по отдельной заявке заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Nikon Metrology UK Ltd», Соединенное Королевство.

МРБ МП.2324-2013 "Машины координатно-измерительные LK. Методика поверки" в редакции Извещение об изменении № 1.

Заключение

Машины координатно-измерительные стоечные серии LK H-R соответствуют технической документации фирмы «Nikon Metrology UK Ltd», Соединенное Королевство.

Межповерочный интервал - не более 12 месяцев (для машин координатно-измерительных, применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025.
