Сумматоры СЕ826

Номер в ГРСИ РФ:	РБ 03 13 5129 13
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь, Минская обл.

Скачать

	Описание типа РБ 03 13 5129 13 [2013-01-01] rb-03-13-5129-13_2013-01-01.pdf	Скачать
	Описание типа РБ 03 13 5129 13 [2013-10-16] rb-03-13-5129-13_2013-10-16.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Сумматоры предназначены для измерения количества импульсов, поступающих от средств измерений количества воды, газа, электрической и тепловой энергии, имеющих импульсные выходные устройства (далее - приборы учета). Сумматоры предназначены также для преобразования, сохранения и передачи информации по радиоканалу как самостоятельно, так и в системах автоматического управления и сбора информации.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5129 13
Наименование	Сумматоры СЕ826
Год регистрации	2013
Номер сертификата	8508
Дата регистрации	2013-05-28
Срок действия	2018-05-28
Получатель сертификата	ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь Минской обл., Республика Беларусь (BY)

Производитель / Заявитель

ООО "Фанипольский завод измерительных приборов "Энергомера"

Адрес: ул. Комсомольская, д. 30, г. Фаниполь, Дзержинский р-н, Минская область

Контакты: (017) 211-03-04 / (017) 211-01-42 / FZIP@energomera.by

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.2323-2013.

Поверители

Скачать

	Описание типа РБ 03 13 5129 13 [2013-01-01] rb-03-13-5129-13_2013-01-01.pdf	Скачать
	Описание типа РБ 03 13 5129 13 [2013-10-16] rb-03-13-5129-13_2013-10-16.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Область применения -учет энергоресурсов в системах автоматического управления и сбора информации на промышленных предприятиях и объектах коммунально-бытового сектора энергосистемы.

Описание

Сумматоры имеют три исполнения: СЕ826, СЕ826-01 и СЕ826-02.

Сумматор СЕ826 выполнен в корпусе типа UPM производства ООО «Неро Электронике» и предназначен для размещения внутри защитного пломбируемого кожуха (корпуса, шкафа и т.п.).

Сумматор СЕ826-01 выполнен в корпусе типа Nero-box производства ООО «Неро Электронике», сумматор СЕ826-02 выполнен в покупном корпусе типа АЬох 025 L фирмы Gunther Spelsberg GmbH+Co.KG. Корпуса Nero-box и Abox 025 Ьимеют степень защиты оболочки IP55 по ГОСТ 14254-96. Сумматоры исполнений СЕ826-01 и СЕ826-02 не требуют применения дополнительных мер защиты при использовании.

Электрическое питание сумматоров осуществляется от встроенного элемента питания постоянного тока с номинальным напряжением 3,6 В.

Сумматоры содержат устройства с радиоканалом - радиомодемы типа SCDE, соответствующие ТУ BY 808001034.004-2011 «Устройства с радиоканалом». Радиомодемы работают в нелицензируемом диапазоне частот (433,050-434,790) МГц при эффективной излучаемой мощности сигнала не более 10 мВт.

Принцип работы сумматоров состоит в измерении количества импульсов, поступающих от средств измерений и приборов учёта энергоресурсов с импульсными выходами.

Сумматоры фиксируют по времени встроенных часов и поканально накапливают измеренные количества импульсов, а затем передают накопленные данные по радиоканалу как периодически, так и по запросу, как в виде количества импульсов, так и в именовшймцвшЬвдпах количества энергоносителя. ff'у

Периодичность передачи данных, состав и глубина передаваемых// даздйШй —MWт настраиваться. Типы передаваемых данных приведены в таблице 1: u ]1

АХ \Для II

Таблица 1- Типы передаваемых данных

№	Типы передаваемых данных
1	Текущие накопления количества импульсов
2	Текущие накопления количества энергоносителя
3	Накопление количества импульсов на начало месяца
4	Накопление количества энергоносителя на начало месяца
5	Накопление количества импульсов на начало суток
6	Накопление количества энергоносителя на начало суток
7	Массивы 30-мин или 60-мин срезов накоплений импульсов
8	Массивы 30-мин или 60-мин срезов накоплений энергоносителя

Массивы 30-мин или 60-мин срезов накоплений импульсов, а также массивы накопления энергоносителя за задаваемый интервал времени или с задаваемой глубиной передаются только по запросу.

Сумматоры обнаруживают и фиксируют в энергонезависимой памяти (журнале событий) критическое расхождение времени - несоответствие своего времени и времени, полученного по радиоканалу из системы, более чем на величину порога критического расхождения времени.

Сумматоры контролируют снижение напряжения элемента питания ниже фиксированного порога (2,8±0,1) В и фиксируют это событие в энергонезависимой памяти.

В сумматорах имеется возможность установки настроечных параметров. Состав настроечных параметров приведен в таблице 2:

Таблица 2 - Состав настроечных параметров

№	Наименование параметра	Диапазон, разрядность, вид
1	Сетевые настройки
1.1	Количество окон для посылки данных	1...255
1.2	Глубина ретрансляции	1...10
1.3	Диапазон номеров подсети	0...255
1.4	Номер канала рабочей частоты	1...179
2	Общие настройки сумматора
2.1	Идентификатор сумматора (заводская настройка)	8 десятичных разрядов

Сумматоры обеспечивают функции сигнализации - фиксируют факты замыкания или размыкания внешних цепей, подсоединенных между входами и общей клеммой, с фиксированием в журнале событий:

Сумматоры обеспечивают функции сигнализации как при нормально замкнутых, так и при нормально разомкнутых сигнальных контактах.

Сумматоры накапливают в журнале событий информацию о результатах самодиагностики, диагностики подключенных приборов и происходящих событиях. Виды событий и формат хранения по каждому событию приведены в таблице 3.

[Государственный poecrol I средств измерений / \ РеспуРлики Беларусь/ \Д.м документец/

Таблица 3 - Виды событий и формат хранения

№	Наименование данных	Формат хранения
1	Критическое расхождение времени	Время, дата фиксации
2	Низкое напряжение элемента питания
3	Обращение по неверному паролю
4	Ошибки и сбои, сброс	Время фиксации, код причины
5	Изменение настроек	Время, дата фиксации, № пароля
6	Корректировка времени	Старые и новые время и дата, № пароля
7	Контроль подсоединённой измерительной цепи (типа NAMUR): - короткое замыкание - обрыв линии	Время, дата начала, окончания
8	Обратный поток
9	Воздействие магнитом
10	Сигнализация 1
И	Сигнализация 2

Сумматоры имеют орган ручного управления - кнопку. По короткому (до 4-х секунд) нажатию на кнопку сумматоры в любом режиме функционирования передают по радиоканалу свой идентификатор и переходят на настраиваемый период в режим приема запроса по радиоканалу. По длинному нажатию и удержанию (более 4-х секунд) кнопки сумматоры из любого режима переходят в режим регистрации.

Сумматоры поддерживают следующие режимы работы:

а) «спящий» режим - выдача данных не производится; введение в режим - из любого другого режима - по радиоканалу. Вывод из «спящего» режима осуществляется в режим регистрации после длительного (более 4-х секунд) нажатия и удержания кнопки или по радиоканалу;

б) режим регистрации - сумматоры инициативно с настраиваемым периодом передают по радиоканалу свой идентификатор до получения подтверждения о регистрации. После получения подтверждения о регистрации сумматоры переходят в штатный режим работы. В случае длительного отсутствия подтверждения о регистрации сумматор переходит к передаче идентификатора с периодом, соответствующим передаче данных в штатном режиме;

в) штатный режим - сумматоры инициативно с настраиваемым периодом передают по радиоканалу настроенные характеристики каналов, накопленные данные по настраиваемому списку и на настраиваемую глубину, а также информацию о происходящих событиях в соответствии с заданным перечнем видов событий, глубиной и с фиксацией по времени.

Сумматоры сразу после передачи инициативной посылки обеспечивают возможность запроса от них дополнительных данных.

В случае длительного отсутствия запросов сумматоры переходят в режим регистрации. Из штатного режима в режим регистрации сумматоры также могут быть переведены путем длительного (более 4-х секунд) нажатия и удержания кнопки или по радиоканалу.

При обращении к сумматорам по радиоканалу используются идентификаторы сумматоров и один из паролей. Сумматоры фиксируют в энергонезависимой памяти (журнале событий) попытки обращений с неверным паролем. В случае 3-кратного подряд обращения к сумматору с неверным паролем возможность следующих обращений блокируется до конца суток.

Внешний вид сумматоров СЕ826, СЕ826-01 и СЕ826-02 приведен на рисунках

Схемы пломбировки сумматоров для защиты от несанкционированного досту нанесения оттисков клейм и знака поверки приведены в приложении А.

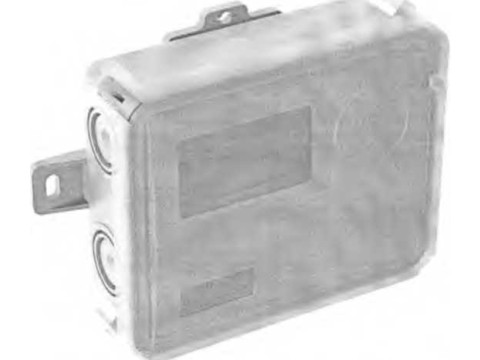

Рисунок 1 - Внешний вид сумматора СЕ826

Рисунок 2 - Внешний вид сумматора СЕ826-01

Рисунок 3 - Внешний вид сумматора СЕ826-02

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры выходных импульсных устройств средств измерений и приборов учёта, с которыми могут поддерживать работу сумматоры, приведены в таблице 4:

Таблица 4 - Параметры выходных импульсных устройств приборов учёта

Характеристика	Значение
Характеристика	минимальное	номинальное	максимальное
1. Характеристика импульсного сигнала:
- частота при скважности 2, Гц	0	—	10
- длительность импульса, мс	50	—	—
- напряжение, В	0	3	3,6
- значение тока электрических импульсных выходов, мА	0	10	30
2. Сопротивление подключаемой цепи, кОм:
- по стандарту EN 60947-5-6:2000 (цепи NAMUR1, NAMUR2)	°’4	3,9 6,8	164
- на основе геркона («сухой контакт»)	0	—	> 1000

Основные технические и метрологические характеристики сумматоров СЕ826 указаны в таблице 5.

Таблица 5 - Основные технические и метрологические характеристики сумматоров

Наименование	Значение
Количество входных импульсных каналов	4
Количество выходных радиоканалов	1
Номинальное напряжение питания постоянного тока от встроенного элемента питания, В	3,6
Режим работы	«Спящий», «Регистрация», «Штатный»
Пределы относительной погрешности измерения количества импульсов (свыше 1000 импульсов), %	±0,1
Пределы суточного хода встроенных часов в нормальных условиях, с, не более	±5,0
Пределы суточного хода встроенных часов при предельных значениях температуры рабочих условий эксплуатации, с, не более	±7,5
Диапазон автоподстройки суточного хода часов, с,	от минус 12,7 до плюс 12,7
Периодичность регистрации по радиоканалу	3, 5, 10, 15, 30 минут; от 1 до 12 часов; 1 сутки
Периодичность выдачи данных	3, 5, 10,15, 30 минут; 1, 2, 3, 4, 6, 12 часов; 1,2, 3,4, 5, 6,11 суток; 16 суток; от 1 до 13 месяцев
Количество символов для идентификации подключаемых приборов учёта	16
Количество символов абонентских номеров подключаемых приборов учёта	16 -------------ж

Госудэрстцонный место!

уремий 7 унэспублищ Беларусь / \Для документов/

Продолжение таблицы 5

Наименование	Значение
Тип входа	- «сухой контакт»; -NAMUR1; - NAMUR2.
Тип сигнального контакта	- нормально замкнут; - нормально разомкнут
Разрядность записи начальных значений в именованных единицах по каждому каналу	5 целых и 4 десятичных разряда
Диапазон коэффициентов пересчета импульсов в именованные единицы по каждому каналу	от 1 до 65535
Период срезов накоплений для каждого канала, мин	30 или 60
Климатические условия при эксплуатации: -температура окружающего воздуха, °C, для сумматоров СЕ826 для сумматоров СЕ826-01, сумматоров СЕ826-02 -относительная влажность, %, для сумматоров СЕ826 для сумматоров СЕ826-01, сумматоров СЕ826-02 - атмосферное давление, кПа,	от плюс 5 °C до плюс 40 °C от минус 30 °C до плюс 55 °C до 90 % при температуре 25 °C до 98 % при температуре 35 °C от 84,0 до 106,7
Климатические условия хранения и транспортирования: -температура окружающего воздуха, °C, -относительная влажность, %, - атмосферное давление, кПа,	от минус 40 °C до плюс 55 °C до 95 % при температуре 25 °C от 84,0 до 106,7
Габаритные размеры, мм, не более сумматоров СЕ826 сумматоров СЕ826-01, сумматоров СЕ826-02	100x80x50 131x110x44 100x80x52
Масса, кг, не более сумматоров СЕ826 сумматоров СЕ826-01, сумматоров СЕ826-02	0,13 0,20 0,15
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 сумматоров СЕ826 сумматоров СЕ826-01, сумматоров СЕ826-02	IP30 IP55, категория 2
Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002	Класс III
Средняя наработка на отказ, ч, не менее	160000
Средний срок службы, лет, не менее	24

Знак утверждения типа

Знак утверждения типа наносится на корпус сумматоров методом офсетной печати или другим способом, не ухудшающим качества, и на титульный лист формуляра типографским способом.

Комплектность

Комплектность поставки сумматоров указана в таблице 6:

[Госудвротаонный рлегш срадств нзмереш \ Республики Вомрусь / \Для

Таблица 6 - Комплектность

Наименование	Количество	Примечание
Сумматор СЕ826 или СЕ826-01, или СЕ826-02	1	Исполнение определяется при заказе
Элемент питания	1	В составе изделия
Кабельный ввод Pg 11	1	Только для СЕ826-02
Формуляр	1
Руководство по эксплуатации	1
Упаковка	1
Программное обеспечение AdminTools v3.4b и выше	1	Распространяется свободно на сайте www.energomera.ru
Приемное устройство - радиомодем ТУ BY 808001034.004-2011 (для подключения к ПЭВМ)	1	По отдельному заказу
Методика поверки	1	Для организаций, проводящих поверку
