Измерители-регистраторы ИС-203
| Номер в ГРСИ РФ: | РБ 03 13 4867 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "ТЕХНО-АС", г. Коломна, Московская обл. |
Измерители-регистраторы ИС-203 (далее - приборы) предназначены для измерений температуры, сигналов электрического сопротивления (от термопреобразователей сопротивления по ГОСТ 6651-2009), аналоговых сигналов постоянного тока по ГОСТ 26.011-80 (от термопреобразователей с унифицированным выходным сигналом и других датчиков с выходом от 4 до 20 мА), и преобразования их в значения температуры или в другую физическую величину, а также регистрации измерительной информации в памяти прибора с последующей передачей ее на персональный компьютер (ПК) с целью визуализации в виде таблиц и графиков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4867 17 |
| Наименование | Измерители-регистраторы ИС-203 |
| Год регистрации | 2017 |
| Номер сертификата | 10960 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2021-09-16 |
| Получатель сертификата | ООО "ТЕХНО-АС", г. Коломна, Московская обл., Россия (RU) |
Производитель / Заявитель
ООО "ТЕХНО-АС"
Адрес: 140408, г. Коломна Московской обл., ул. Октябрьской рев.406
Контакты: (0966)15-13-59 / (0966)15-16-90 / E-mail: technoas@kolomna.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 65244-16 (2016 г.) в т.ч. средств измерений находящихся в эксплуатации. |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (аттестат аккредитации -№RA.RU.311320, шифр поверительного клейма - ТТ)(НТК №02-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 4867 17 [2017-06-19]
rb-03-13-4867-17_2017-06-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4867 17 [2012-08-02]
rb-03-13-4867-17_2012-08-02.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регистраторы ИС-203 (далее - приборы) предназначены для измерений температуры, сигналов электрического сопротивления (от термопреобразователей сопротивления по ГОСТ 6651-2009), аналоговых сигналов постоянного тока по ГОСТ 26.011-80 (от термопреобразователей с унифицированным выходным сигналом и других датчиков с выходом от 4 до 20 мА), и преобразования их в значения температуры или в другую физическую величину, а также регистрации измерительной информации в памяти прибора с последующей передачей ее на персональный компьютер (ПК) с целью визуализации в виде таблиц и графиков.
Описание
Принцип действия приборов основан на измерении и преобразовании сигналов, поступающих от первичных преобразователей температуры (термопреобразователей сопротивления по ГОСТ 6651-2009 и цифровых датчиков), термопреобразователей с унифицированным выходным сигналом и других датчиков с выходом от 4 до 20 мА.
Конструктивно приборы выпускаются в пластмассовых прямоугольных корпусах следующих модификаций:
- ИС-203.1.0, ИС-203.1.1 - без индикатора, со встроенным цифровым датчиком температуры, с USB-интерфейсом и внутренним питанием;
- ИС-203.2 - с жидкокристаллическим индикатором, двумя входами для подключения термопреобразователей сопротивления 50М, 100М, 50П, 100П, Pt50, PtlOO по ГОСТ 6651-2009, интерфейсом RS232, внутренним питанием;
- ИС-203.3, ИС-203.4 - со светодиодным индикатором, двумя (ИС-203.3) или четырьмя (ИС-203.4) входами для подключения термопреобразователей сопротивления с НСХ типов 50М, 100М, 50П, 100П, Pt50, PtlOO по ГОСТ 6651-2009 или термопреобразователей с унифицированным выходным сигналом постоянного тока и других датчиков с выходом от 4 до 20 мА, интерфейсом RS 485, внешним питанием.
На лицевой панели приборов расположены кнопки управления и индикатор (только для ИС-203.2, ИС-203.3, ИС-203.4). Разъемы для подключения первичных датчиков и цепей интерфейсной связи размещаются на боковых сторонах корпуса. Внутри корпуса расположены: контроллер, энергонезависимая память, часы реального времени и датчик температуры (только для ИС-203.1.0, ИС-203.1.1)
Подключение к ПК осуществляется: для ИС-203.1.0, ИС-203.1.1 кабелем USB АМ-АМ; для ИС-203.2 кабелем ИС-203.2.02.010; для ИС-203.3, ИС-203.4 - при помощи преобразователя сигнала ПС-2. При подключении прибора к ПК, по команде пользователя данные считываются и сохраняются в памяти ПК. Пользовательские программы при считывании и сохранении не производят дополнительной обработки данных.
Приборы с внешним питанием (ИС-203.3, ИС-203.4) пломбируются, ограничивая доступ к одному из четырех винтов, скручивающих корпус прибора. У приборов с внутренним питанием (ИС-203.1.1 и ИС-203.2) пломбируется один из винтов защитной крышки, закрывающей плату внутри прибора.
Фотографии общего вида приборов приведены на рисунках 1-4.
таел(®
сделано в РОССИИ
ИЗМЕРИТЕЛЬ РЕГИСТРАТОР -ЗО'С. +85’С
ИС-203.1
Рисунок 1 - Фотография общего вида прибора ИС-203.1.0 (1)

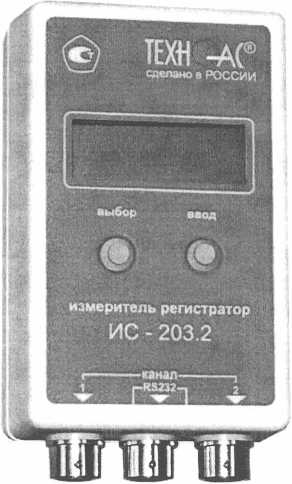

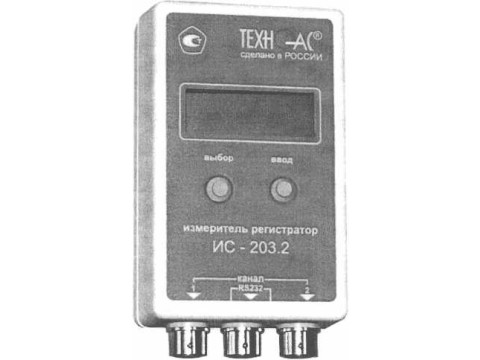

Рисунок 2 - Фотография общего вида прибора ИС-203.2

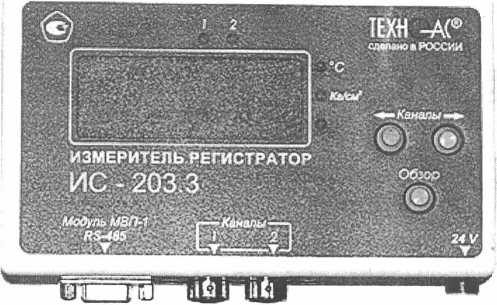

Рисунок 3 - Фотография общего вида прибора ИС-203.3

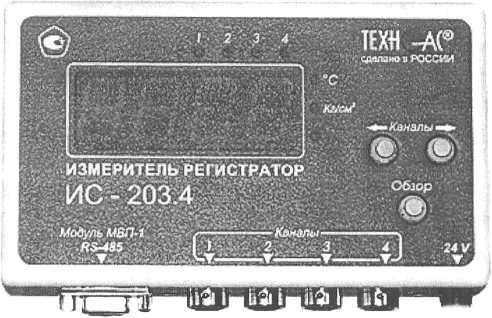

Рисунок 4 - Фотография общего вида прибора ИС-203.4
Программное обеспечение
Комплект программного обеспечения (ПО) приборов включает в себя: внутреннее ПО (метрологически значимая часть) и внешнее ПО (метрологически незначимая часть).
Идентификационные данные внутреннего программного обеспечения приборов в зависимости от модификации приведены в таблицах 1-3:
Таблица 1
|
Идентификационные данные внутреннего ПО приборов модификаций ИС-203.1.0, ИС-203.1.1 |
Значение |
|
Идентификационное наименование ПО |
ИС-203. ТРО |
|
Номер версии (идентификационный номер) ПО |
01.00.03.23 |
|
Цифровой идентификатор программного обеспечения |
- |
Таблица 2
|
Идентификационные данные внутреннего ПО приборов модификации ИС-203.2 |
Значение |
|
Идентификационное наименование ПО |
ИС-203.2.РО |
|
Номер версии (идентификационный номер) ПО |
02.00.03.07 |
|
Цифровой идентификатор программного обеспечения |
- |
Таблица 3
|
Идентификационные данные внутреннего ПО приборов модификаций ИС-203.3, ИС-203.4 |
Значение |
|
Идентификационное наименование ПО |
ИС-203.3(4).РО |
|
Номер версии (идентификационный номер) ПО(,) |
01.00.05.02 |
|
Цифровой идентификатор программного обеспечения |
- |
|
Примечания к таблицам 1,2, 3: и более поздние версии. | |
Встроенное ПО располагается во внутренней флэш-памяти микроконтроллера и защищено от считывания и модификации. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014: не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО устанавливается на ПК и включает в себя программу для настройки и считывания данных (Dispatcher!03, Dispatcher201, Dispatcher203) и программу для работы приборов в режиме реального времени (TechnoGraphics). Данные программы позволяют осуществлять выбор типа датчика, интервала измерений, считывание данных и сохранение их в памяти ПК, а также проводить анализ данных, представленных в виде таблиц и графиков, и контролировать идентификационные данные встроенного ПО.
Технические характеристики
Метрологические и технические характеристики измерителей-регистраторов ИС-203 приведены в таблице 4.
Таблица4
|
Наименование характеристики |
Значение характеристики (в зависимости от модификации приборов) | ||||
|
ИС-203.1.0 |
ИС-203.1.1 |
ИС-203.2 |
ИС-203.3 |
ИС-203.4 | |
|
Количество каналов измерений |
2 |
2 |
4 | ||
|
Тип индикатора |
- |
жки |
сди |
сди | |
|
Диапазон измерений температуры, °C |
от - 30 до + 85 |
от - 50 до + 180 (от 39,23 до 88,52 (50М), от 78,46 до 177,04 (100М)) | |||
|
Диапазон измерений электрического сопротивления в температурном эквиваленте в зависимости от типа НСХ по ГОСТ 6651-2009, °C (Ом): 50М, 100М (а=0,00428 °C'1) | |||||
|
50П, 100П (а=0,00391 °C'1) |
- |
от - 50 до + 500 (от 40,00 до 141,93 (50П), от 80,00 до 283,85 (1 ООП)) | |||
|
Pt50, PtlOO (а=0,00385 °C’1) |
- |
от - 50 до + 500 (от 40,15 до 140,49 (Pt50), от 80,31 до 280,98 (PtlOO)) | |||
|
Пределы допускаемой основной абсолютной погрешности при измерении температуры, °C (Досн.абс) |
±1,0 |
±2,0 |
±0,2 | ||
|
Разрешающая способность, °C |
0,5 |
0,1 | |||
|
Диапазон измерений постоянного тока, мА |
- |
- |
от 4 до 20 | ||
|
Пределы допускаемой основной приведенной погрешности при измерении постоянного тока, % |
- |
- |
±0,25 | ||
Всего листов 7
|
г Наименование характеристики |
Значение характеристики (в зависимости от модификации приборов) | ||||
|
ИС-203.1.0 |
ИС- 203.1.1 |
ИС-203.2 |
ИС-203.3 |
ИС-203.4 | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной (+ 20±5 °C), на каждые 10 °C |
- |
±0,5-Досн.абс | |||
|
Программируемый интервал между измерениями, с |
от 2 до 86400 | ||||
|
Номинальное значение напряжения питания постоянного тока, В |
4,5 |
9 |
18 | ||
|
Габаритные размеры, мм, не более |
89x51x25 |
125x70x52 |
160x102x54 | ||
|
Масса, кг, не более |
0,095 |
0,27 |
0,35 | ||
|
Тип интерфейса для связи с ПК |
USB |
RS232 |
RS485 | ||
|
Средняя наработка на отказ, ч, не менее |
50000 | ||||
|
Средний срок службы, лет, не менее |
7 | ||||
|
Рабочие условия эксплуатации: - диапазон температур окружающей среды, °C - относительная влажность воздуха, % |
от - 30 до + 85; не более 80 (при температуре + 35 °C) |
от - 20 до + 50; не более 90 |
от - 30 до + 50; не более 90 | ||
Примечание к таблице 4:
() - для приборов ИС-203.1.0, ИС-203.1.1 отсутствует дополнительная погрешность.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации и на наклейку, размещенную на корпусе прибора, типографским способом.
Комплектность
Комплектность прибора приведена в таблице 5. Таблица 5
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
ИС-203 .X |
Измеритель-регистратор |
1 шт. |
Модификация - в соответствии с заказом |
|
ИС-203.Х.00.000 РЭ |
Руководство по эксплуатации, паспорт |
1 экз. |
В зависимости от модификации |
|
- |
Методика поверки |
1 экз. |
- |
|
СОД 203 |
CD с программным обеспечением |
1 шт. |
- |
|
- |
Комплект элементов питания |
1 шт. |
В зависимости от модификации |
|
БПС 24-0,3 |
Блок питания |
1 шт. |
Для ИС-203.3 и ИС-203.4 |
|
ИС-203.2.02.010 |
Кабель для подключения к компьютеру |
1 шт. |
Для ИС-203.2 |
|
USB АМ-АМ |
Кабель для подключения к компьютеру |
1 шт. |
Для ИС-203.1 по дополнительному заказу |
|
т Обозначение |
Наименование |
Кол-во |
Примечание |
|
РС-1 |
Разветвитель сети |
1 шт. |
Для ИС-203.3 и* ИС-203.4 по дополнительному заказу |
|
ПС-2 |
Преобразователь сигнала USB/RS485 |
1 шт. | |
|
МВП |
Модуль внешней памяти USB/RS485 |
1 шт | |
|
ИС-203.00.000 УП |
Упаковка |
1 шт. |
- |
Поверка
осуществляется в соответствии с документом МП 65244-16 «Измерители-регистраторы ИС-203.
Методика поверки», утвержденным ФГУП «ВНИИМС» 29.03.2016 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный ПТСВ-1-2, эталонный 3-го разряда (по ГОСТ 8.558-2009), диапазон измеряемых температур от - 50 до + 450 °C;
- многоканальный прецизионный измеритель/регулятор температуры МИТ 8.02 (регистрационный № 19736-11);
- калибратор-измеритель унифицированных сигналов «ИКСУ-260» (регистрационный № 35062-07);
- мера электрического сопротивления постоянного тока многозначная МС3070 (регистрационный № 50281-12).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации ИС-203.Х.00.000 РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ТУ 4226-029-42290839-2005 Измерители-регистраторы ИС-203. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
