Контроллеры многофункциональные ARIS C30x

Номер в ГРСИ РФ: РБ 03 23 5141 17
Раздел: Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель: ООО "Прософт-Системы", г. Екатеринбург
Скачать
Описание типа РБ 03 23 5141 17 [2013-09-18]
rb-03-23-5141-17_2013-09-18.pdf
Скачать
Описание типа РБ 03 23 5141 17 [2017-05-18]
rb-03-23-5141-17_2017-05-18.pdf
Скачать
Нет данных о поставщике

Контроллеры многофункциональные ARIS СЗОх (далее ARIS СЗОх) предназначены для измерения и учета активной и реактивной электрической энергии, измерения и регистрации параметров электрического тока в сетях переменного тока, измерения унифицированных аналоговых сигналов тока и напряжения, регистрации дискретных сигналов о состоянии оборудования, выдачи команд управления, расчета и выдачи сигналов оперативных блокировок, выполнения пользовательских алгоритмов, сбора и передачи информации в цифровых протоколах. ARIS СЗОх подключаются к трехфазной Зх- и 4х-проводной цепи переменного тока через трансформаторы тока и напряжения, допускается прямое включение в се ть 0.4кВ.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 23 5141 17
Наименование Контроллеры многофункциональные ARIS C30x
Год регистрации 2017
Номер сертификата 10962
Дата регистрации 2017-02-28
Срок действия 2020-11-25
Получатель сертификата ООО "Прософт-Системы", г. Екатеринбург, Россия (RU)
Производитель / Заявитель

ООО "Прософт-Системы"

Адрес: ул. Волгоградская, 194а, 620102, г. Екатеринбург

Контакты: тел.: (343) 356-51-11 / факс (343) 310-01-06 / info@prosoftsystems.ru

Поверка

Межповерочный интервал / Периодичность поверки 24 мес.
Методика поверки Поверка проводится по ПБКМ 424359.001 МП (2015 г.) в т.ч. находящихся в эксплуатации.
Признание поверки Первичная при выпуске из производства: ООО "Прософт-Системы" (аттестат аккредитации - №РОСС RU.0001.3101734, шифр поверительного клейма - ГКИ)(НТК №02-17).

Поверители

Скачать

Описание типа РБ 03 23 5141 17 [2013-09-18]
rb-03-23-5141-17_2013-09-18.pdf
Скачать
Описание типа РБ 03 23 5141 17 [2017-05-18]
rb-03-23-5141-17_2017-05-18.pdf
Скачать

Описание типа

Назначение

Контроллеры многофункциональные ARIS СЗОх (далее ARIS СЗОх) предназначены для измерения и учета активной и реактивной электрической энергии, измерения и регистрации параметров электрического тока в сетях переменного тока, измерения унифицированных аналоговых сигналов тока и напряжения, регистрации дискретных сигналов о состоянии оборудования, выдачи команд управления, расчета и выдачи сигналов оперативных блокировок, выполнения пользовательских алгоритмов, сбора и передачи информации в цифровых протоколах. ARIS СЗОх подключаются к трехфазной Зх- и 4х-проводной цепи переменного тока через трансформаторы тока и напряжения, допускается прямое включение в се ть 0.4кВ.

Описание

Контроллер ARIS СЗОх представляет собой модульный, проектно-компонуемый. про-граммно-конфигурируемый промышленный контроллер, содержащий встраиваемые модули ввода/вывода аналоговых и дискретных сигналов, коммуникационные модули.

Использование различных комбинаций программных опций и аппаратных модулей позволяют применять ARIS СЗОх в качестве контроллера присоединения, объектового контроллера, коммуникационного шлюза при создании автоматизированных систем управления технологическим процессом (АСУ ТГ1), систем сбора и передачи информации (СС11И), систем телемеханики (ТМ) электрических подстанций и электростанций, контроллера СУМ ГО, УСПД в системах АИИС КУЭ и АСТУЭ, а также прибора учета электроэнергии. На базе контроллеров серии ARIS СЗОх могут создаваться другие автоматизированные системы и комплексы.

ARIS СЗОх выпускается в промышленных корпусах и предназначен для размещения в электротехнических шкафах и стойках, врезки в панель. Прибор имеет встроенную или выносную панель оператора на основе графического дисплея и клавиатуры.

ARIS СЗОх выпускается в шести модификациях: ARIS С302, ARIS СЗОЗ. ARIS С303.1, ARIS С304, ARIS C305, ARIS C306 с разными габаритными размерами корпусов и количеством слотов для встраиваемых модулей.

Таблица 1 - Модификации ARIS СЗОх

Тип моду-

ARIS СЗО2

AR1S СЗОЗ

ARIS

С303.1

ARIS С304

ARIS С305

ARIS С306

лей

Количество, шт.

Количество, шт.

Количество, шт.

Количество, шт.

Количество, шт.

Количество.

шт.

Модуль источника питания

1

1(2)

1

1

1

2

Модуль процессорной платы

1

1(2)

1

1

1

1(2)

Встраиваемые модули, не более

6

14

12

5

8

1 1

ARIS СЗОх выполняет следующие основные функции:

- измерение и регистрация параметров переменного электрического тока:

- запись осциллограмм;

- расчет параметров тока и параметров качес тва электроэнергии;

- регистрацию дискретных сигналов;

- выдачу дискретных сигналов и команд телеуправления;

- выполнение пользовательских алгоритмов, в том числе алгоритмов оперативных блокировок;

- обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами;

- выполнение периодической автоматической самодиагностики с записью результатов в «Журнал событий»

При включении опции (М) в ПО (функционал счетчика электрической энергии) ARIS СЗОх обеспечивает:

- измерение приращений активной и реактивной электроэнергии (ЭЭ);

- запись и хранение результатов измерений ЭЭ;

- ведение «Журнала событий прибора учета ЭЭ».

ARIS СЗОх может комплектоваться следующими встраиваемыми модулями:

- модуль центрального процессора;

- модули измерений и осциллографирования;

- модуль приема цифровых потоков мгновенных значений токов и напряжений (SV) согласно МЭК 61850-9-2LE;

- коммуникационные модули (RS-485, RS-232, Ethernet, с возможностью подключения к оптическому кабелю);

- модули ввода дискретных сигналов на 24 В;

- модули ввода дискретных сигналов на 220 В;

- модули ввода дискретных сигналов 220 В с функцией режекции;

- модули вывода дискретных сигналов на 24 В;

- модули вывода дискретных сигналов на 220 В;

- модуль ввода аналоговых сигналов тока в диапазонах от минус 5 до плюс 5 мА, от 0 до плюс 5 мА, от 4 до плюс 20 мА, от 0 до плюс 20 мА;

- модуль ввода аналоговых сигналов напряжений в диапазонах от 0 до плюс 1 В, от 0 до плюс 5 В, от 0 до плюс 10 В, от минус 10 до плюс 10 В

- модуль телеуправления с реализацией алгоритма Select/Execute (220 В);

- модули источника питания с номинальным напряжением 220 В (постоянно-го\переменного тока) или 24 В постоянного тока;

- модуль дисплея и клавиатуры.

Модификация С303.1 предназначена для использования контроллера только в качестве группового (многофидерного) МИП (или многофидерного счетчика электрической энергии). При этом прибор комплектуется модулем центрального процессора, модулями питания и не более чем десятью модулями измерений.

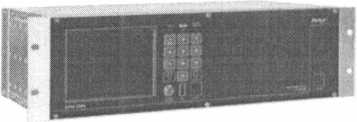

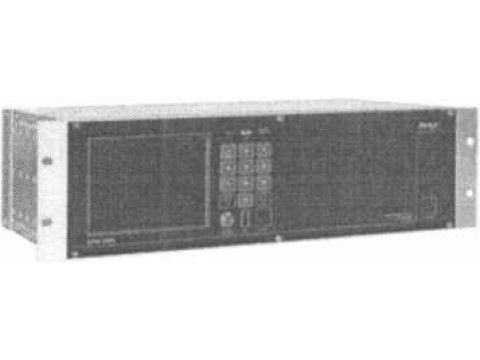

Рисунок 1. Общий вид контроллера ARIS СЗОЗ, вид спереди

Рисунок 2. Общий вид контроллера ARIS СЗОЗ, вид сзади (модули не установлены)

Рисунок 3. Общий вид контроллера AR1S СЗОЗ, вид сзади

Рисунок 4. Общий вид контроллера AR1S С302, вид спереди

Рисунок 5. Общий вид контроллера ARIS С304, вид спереди

Рисунок 6. Общий вид контроллера ARIS С305, вид спереди

Рисунок 8. Общий вид контроллера ARIS С306, вид сзади

Рисунок 7. Многофидерный измеритель (счетчик электроэнергии), вид сзади

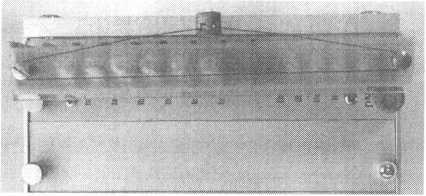

Рисунок 9. Пломбировка клеммных соединителей измерительных цепей

При комплектовании модулями измерения и осциллографирования ARIS СЗОх обеспечивает измерение следующих параметров линии переменного тока (для одного или нескольких присоединений): действующих значений напряжений для каждой фазы; действующих значений токов для каждой фазы; активной мощности для каждой фазы;

общей активной мощности для трех фаз; реактивной мощности для каждой фазы; общей реактивной мощности для трех фаз; полной мощности для каждой фазы;

общей полной мощности для трех фаз; коэффициентов мощности для каждой фазы; значения частоты;

напряжения и тока нейтрали (модуль DM4, DM4.6, DM4W).

AR1S СЗОх обеспечивает расчет следующих параметров переменного тока: действующих значений междуфазных напряжений;

среднего значения напряжения;

среднего значения тока;

напряжения нулевой, прямой, обратной последовательности; тока нулевой, прямой, обратной последовательности;

Обеспечивается запись всех перечисленных величин в тренды с настраиваемым интервалом усреднения.

ARIS СЗОх обеспечивает расчет следующих показателей качества электроэнергии: установившееся, положительное, отрицательное отклонение напряжения; глубина провала напряжения фазы; длительность провала напряжения;

длительность перенапряжения фазы; коэффициент временного перенапряжения, длительность прерываний напряжения;

измерение информационных сигналов напряжения;

отклонение частоты;

коэффициенты гармонических составляющих напряжения и тока для каждой фазы (до 40 гармоники);

коэффициенты интергармонических составляющих напряжения и тока для каждой фазы (до 40 гармоники);

коэффициенты искажения синусоидальности кривой напряжения и тока для каждой фазы;

коэффициента несимметрии напряжений по нулевой и обратной последовательности;

При использовании модуля приема цифровых потоков мгновенных значений токов и напряжений (SV) согласно МЭК 61850-9-2LE, в части вычислений параметров ARIS СЗОх обеспечивает:

Вычисление действующих значений напряжений и токов, мощности, коэффициентов мощности, напряжения и тока нейтрали, несимметрии напряжений, частоты;

Установившееся, положительное, отрицательное отклонение напряжения; Вычисление коэффициентов и длительностей провалов и перенапряжений;

Вычисление длительностей прерываний напряжений;

Вычисление токов и напряжений прямой, нулевой и обратной последовательностей;

Анализ спектра гармоник:

о Вычисление коэффициента искажения синусоидальности кривой (КИС) напряжения и тока до 50-й гармоники;

о Вычисление амплитуд гармонических и интергармонических составляющих напряжения и тока, углов между фазными напряжениями гармонических составляющих напряжения до 50-й гармоники;

Вычисление усредненных интервальных значений тока, напряжения, мощности, КИС;

Фиксацию максимумов и минимумов полученных и рассчитанных параметров.

При включении опции (М) в программном обеспечении ARIS СЗОх дополнительно обеспечивает:

- в части тарификации и учета:

расчет активной энергии с классом точности 0,2S (по ГОСТ 31819.22) и реактивной энергии с классом точности 0,5 (в соответствии с ТУ 4252-006-55181848-2014), в прямом и обратном направлениях (с возможностью учета потерь), ведение массивов профилей мощности нагрузки с программируемым временем интегрирования, фиксацию максимумов мощности;

бестарифный учет энергии с учетом активных и реактивных потерь в линиях электропередач и силовом трансформаторе;

многотарифный учет активной и реактивной электрической энергии прямого и обратного направления и реактивной энергии по четырем квадрантам (восемь каналов учета);

многотарифную систему учета электроэнергии со следующими характеристиками:

о восемь полностью программируемых тарифных и суммарных регистров энергии и максимальной мощности для коммерческого учета электроэнергии (с возможностью учета потерь);

о 8 тарифов, 12 сезонов х 8 типов дней;

о не менее восьми переключений тарифов в день, программируемый сезонный календарь и тарифная схема.

ведение архивов тарифицированной учтенной энергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направлений, а также четырехквадрантной реактивной энергии):

о всего от сброса (нарастающий итог);

о за текущие и каждые предыдущие календарные сутки глубиной не менее 62 дней (точное значение предельной глубины хранения зависит от общего количества архивируемых каналов и совокупности настраиваемых параметров);

о на начало текущих и предыдущих суток;

о за текущий месяц и не менее двенадцати предыдущих месяцев;

о на начало текущего и предыдущего месяца;

о за текущий год, и не менее одного предыдущего года:

о на начало текущего и предыдущего года.

- в части формирования профилей мощности нагрузки:

возможность ведения не менее двух независимых массивов профилей мощности (активной, реактивной, прямого и обратного направления), с конфигурируемым временем интегрирования от 1 до 60 минут (1/2/3/5/10/15/20/30/60). Г'лу-бина хранения каждого профиля не менее 150 суток при времени интегрирования 30 минут.

конфигурирование каждого массива профиля мощности для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и в силовом трансформаторе. (Время интегрирования - от 1 до 60 минут).

возможность регистрации максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

фиксацию в архивах счетчика максимумов мощности:

от момента сброса (ручной сброс или сброс по команде через интерфейс);

за текущий месяц и не менее чем двенадцать предыдущих месяцев.

автоматическое формирование суточного профиля нагрузки для энергии и максимальной мощности.

- ведение «Журнала событий прибора учета», в котором фиксируется:

факт связи с контроллером, приведшим к изменению данных;

изменение текущих значений времени и даты при синхронизации времени;

отклонение тока и напряжения в измерительных цепях от заданных пределов;

отклонение показателей качества электроэнергии;

изменения фазировки;

инициализации контроллера, последнего сброса, число сбросов;

изменение системных параметров;

отсутствие напряжения при наличии тока в измерительных цепях;

попытки несанкционированного доступа;

факты включения и отключения;

результатов самодиагностики.

ARIS СЗОх позволяет производить обмен информацией с цифровыми устройствами и системами в следующих протоколах:

- МЭК 61850-8-1 (клиент, сервер, GOOSE);

- МЭК 61850-9-2 (клиент);

- ГОСТ Р МЭК 60870-5-ЮЦклиент, сервер);

- ГОСТ Р МЭК 60870-5-104 (клиент, сервер);

- ГОСТ Р МЭК 60870-5-103 (клиент);

- Modbus serial (RTU/ASCII);

- Modbus TCP;

- Проприетарным протоколам производителей устройств (при поддержке в ПО контроллера).

ARIS СЗОх имеет встроенный Web-сервер, предоставляющий возможности конфигурирования и просмотра журналов, архивов, текущих значений параметров и осциллограмм.

ARIS СЗОх обеспечивает возможность выполнения в реальном времени алгоритмов пользователя, разработанных в формате FBD.

Защита от несанкционированного доступа

AR1S СЗОх защищён от несанкционированного доступа к разъёмам, функциональным модулям и т.п.

Для защиты от несанкционированного доступа в ARIS СЗОх предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку.

Клеммные соединители для подключения внешних проводок модулей DM3, DM4 закрываются отдельной крышкой, которая может быть опломбирована независимо от корпуса контроллера. Крышка закрывает все зажимы и винты крепления проводов.

В контроллере после установки исключен доступ к зажимам без нарушения целостности пломб крышки(ек) зажимов.

Программное обеспечение

Программное обеспечение предназначено для обработки, передачи, хранения, предоставления измерительной информации, выполнения функций телесигнализации и телеуправления.

Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, предусмотрено разграничение доступа к функциям операционной системы и к данным встроенного ПО.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения ARIS СЗОх

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма)

Алгоритм вычисления цифрового идентификатора

Встроенное ПО модулей DM3, DM4

МЮ FW.bin

1.9

60787D32

CRC32

Встроенное ПО модулей AI8C, AI8V

ModuleDIO.bin

1.9

A8F02681

CRC32

ПО функционала счетчика (М)

libecom.so

1.9

9ac8d78f661e6

8933d3a40ea34

7d5121

MD5

Надежность функционирования ARIS СЗОх обеспечивают:

- встроенный сторожевой таймер, перезапускающий контроллер в случае оста-новки/сбоя работы его встроенного ПО;

- периодический контроль собственной исправности (самодиагностика):

- регистрация внутренних событий контроллера;

- защита информации от несанкционированного доступа;

- сохранность памяти программ и данных при отключении низания на время до 10 лет.

Источник питания ARIS СЗОх обеспечивает бесперебойную работу устройства во время кратковременных отключений питания, длительность которых не превышает 0.5 секунды.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Основные метрологические характеристики при измерении параметров пере-менного тока (четырехпроводное подключение)

Величина

Диапазон измерений

Номинальные значения

Пределы допускаемой основной приведённой (у)/относительной (5) погрешности, %

Температурный коэффициент, %/К

Фазные и междуфазные напряжения

от 2,85 до 165,00 В от 11,00 до 330,00 В

57,73 В

220,00 В

т 0,20(у)

f 0,01

Ток фазный

DM3, DM4, DM3.6, DM4.6

от 0,003 до 1.50 А от 0.015 до 7,50 А

1,0 А

5,0 А

± 0,20(у)

±0,01

DM3W, DM4W

от 0,1 до 1.5 А от 0,4 до 7,5 А

1,0 А

5,0 А

± 2,0(у)

±0,1

от 1,5 до 30 А от 7,5 до 120 А

1,0 А

5,0 А

± 2,0(5)

±0,1

Напряжение прямой, обратной и нулевой последовательности, В

оз 2.85 до 165,00 В от 1 1,00 до 330,00 В

57,73 В

220,00 В

±0,20(у)

±0,01

Токи прямой. обратной и нуле-вой последовательности. А

Мощность фазная активная (Вт), реактивная (вар), полная (ВА)

DM3.

DM4,

DM3.6, DM4.6

от 0,003 до 1,50 А от 0,015 до 7,50 А

1,00 А

5,00 А

± 0,20(у)

±0,01

DM3W, DM4W

DM3, ~ DM4, DM3.6.

DM4.6

от 0,1 до 1,5 А от 0,4 до 7,5 А

1,0 А

5,0 А

± 2,0(у)

±0,1

от 1,5 до 30 А от 7,5 до 120 А

1,0 А

5,0 А

± 2,0(5)

±0,1

57,73 220,00 288,50 1100,00

± 0,50(у)

±0,02

DM3W, DM4W

± 2,0(у)

±0,1

Пределы допускаемой абсолютной погрешности

Фазовые углы между током и напряжением основной гармоники, градусы Частота, Гц

от минус 180,00 до 180,00

360,00

±0,20

от 42,50 до 57,50

50,00

±0,05

Таблица 4 - Основные метрологические характеристики при измерении унифицированных аналоговых сигналов

Величина

Диапазон измерений

Единица наименьшего разряда

Разрешение

Пределы допускаемой основной погрешности приведённой к диапазону измерения

Температурный коэфф.

Сила постоянного тока

от 0 до 5 мА

от минус 5 до 5 мА от 4 до 20 мА от минус 20 до 20 мА

0,0024 мА

14 бит

±0,2 %

±0,2 %

±0,1 %

±0,1 %

±0.01 %/°с

1 (апряжение пос гоянно-

го тока

от 0 до 1 В

от 0 до 5 В от 0 до 10В от минус 10 до 10 В

0,0012 В

±0,5 % ±0,2 % ±0,1 % ±0,1 %

±0,01 %/°с

Пределы допускаемой основной приведенной погрешности каналов измерения напряжения. тока, мощности даны для температурного интервала от плюс 20 до плюс 25 °C. Пределы допускаемой дополнительной приведенной погрешности каналов измерения тока и напряжения составляют ±0.01 % на 1 °C, мощности ±0,02 % на 1 °C.

Таблица 5 - Основные метрологические характеристики при измерении показателей качества электрической энергии.

Величина

Диапазон измерений

Номинальные значения напряжения или тока

1 (еределы допускаемой основной погрешности: абсолютной (А), относительной (<>)

Положительное отклонение напряжения электропитания 8Ц+)

от 0 до плюс 20 %

57,7 В

220 В

±0.2 % (Л)

Отрицательное отклонение напряжения электропитания 8Ц_)

от минус 20 % до 0

57,7 В

220 В

10.2 % (Л)

Установившееся отклонение напряжения 8Ц,

от минус 20 % до плюс 20%

57,7 В

220 В

1:0.2 % (Л)

Отклонение частоты А/

от минус 7,5 до 7.5 Гц

57,7 В

220 В

10,05 Гц (Л)

Коэффициент искажения синусоидальности кривой напряжения Ки, при Кц> 1,0

от 1 до 45 %

57,7 В

220 В

±5 % (8)

Коэффициент искажения синусоидальности кривой напряжения Ки, при £г<1,0

от 0 до 1 %

57,7 В

220 В

±0,3 % (А)

Коэффициент п-ой гармонической составляющей

напряжения Ки(П) при Ku<nj> 1,0

от 1 до 30 %

57,7 В

220 В

15 %(8)

Коэффициент n-ой гармонической составляющей

напряжения Ки(П) при Ки(п)<1,0

от 0 до 1 %

57,7 В

220 В

±0,3 % (А)

Коэффициент искажения синусоидальности кривой тока К/ при £/>1,0

от 1 до 45 %

5,0 А

1,0 А

15 % (6)

Коэффициент искажения синусоидальности кривой тока Ki при £/<1,0

от 0 до 1 %

5,0 Л

1,0 А

10.3 % (Л)

Коэффициент n-ой гармонической группы тока Ki(n) при £///,;> 1,0

от 1 до 30 %

5,0 А

1,0 А

±5 % (8)

Коэффициент n-ой гармонической группы тока К[(П) при Кцп)<\,0

от 0 до 1 %

5,0 А

1,0 А

±0,3 % (Л)

Коэффициент несимметрии напряжений по обратной последовательности, Кги

от 0 до 20 %

57,7 В

220 В

1 0,2 % (А)

Коэффициент несимметрии напряжений по нулевой последовательности, Кои, %

от 0 до 20 %

57,7 В

220 В

±0,2 % (А)

Длительность провала, прерывания напряжения А/п

от 0,02 до 60 с

57.7 В

220 В ______________________ .

±0.02 с (А)

Глубина провала напряжения ди„Р. %

от 10,00 до 95,00

57,7 В

220 В

±1 %(5)

Коэффициент временного перенапряжения ЛперГ

от 10,00 до 50%

57.7 В

220 В

±1 %(3)

Длительность перенапряжения

Atnept/

от 0,02 до 60 с

57,7 В

220 В

±0,02 с (А)

Коэффициент п-ой интергармонической подгруппы напряжения KlJig(n) 'фИ

от 1 до 30 %

57,7 В

220 В

±5 % (3)

Коэффициент п-ой интергармонической подгруппы напряжения

K-Uig(n) 1фИ          1,0

от 0 до 1 %

57,7 В

220 В

±0,3 % (А)

Коэффициент информационных сигналов KuiS

от 1 до 30 %

57,7 В

220 В

±5 % (3)

В нормальных условиях допускаемые основные погрешности контроллера с функциями счетчика электрической энергии (опция М при использовании модулей DM3, DM4), выраженные в проценз ах, не должны превышать пределов для класса точности 0,2S, установленных в таблице 6 (в соответствии с ГОСТ 31819.22-2012, п.8.1).

аблица 6 - Пределы допускаемой основной погрешности измерения активной энергии

Значение тока. А

Коэффициент мощности

Пределы допускаемой основной погрешности, %, для класса точности 0.2S

О.ОЫном < I <0.051ном

1,0

±0,4

0.051ном < I < 1макс

±0,2

0,02-1ном < 1 < 0,10-1ном

0,5 (при индуктивной нагрузке)

0,8 (при емкостной нагрузке)

±0,5

О.ЮЗном < I < [макс

±0,3

0,101ном < 1 < 1макс (по требованию потребителя)

0,25 (при индуктивной нагрузке) 0,50 (при емкостной нагрузке)

±0,5

аблица 7 - Пределы допускаемой основной погрешности измерения реактивной энергии

Значение тока, А

Коэффициент sin ф

Пределы допускаемой основной погрешности, %, для класса точности 0.5

0.021ном < 1 < 0.05-1ном

1,0

±0,75

0.05-Ihom < I < 1макс

±0,5

0,05-1ном < I < 0,1 ОТном

0.1 OIhom < I < 1макс

0,5

±0,75

±0,5

0.1 O Ihom < I < 1макс

0,25

±0,75

При измерении энергии в двух направлениях, значения, установленные в таблице 6, действительны для каждого направления.

Дополнительная погрешность измерения активной энергии, вызываемая изменением влияющих величин по отношению к нормальным условиям, не должна превышать пределов для класса точности 0.2S, установленных в ГОСТ 31819.22-2012. В таблице 8 указана дополнительная погрешность для измерения реактивной энергии, вызываемая изменением влияющих величин по отношению к нормальным условиям, в соответствии с ТУ 4252-006-5 5181848-2014.

Таблица 8 - Пределы дополнительной погрешности измерения реактивной энергии, вызываемой влияющими величинами

Влияющая величина

Значение тока(при симметричной нагрузке)

Коэффициент мощности

Средний температурный коэффициент, %/К

Изменение температуры окружающей среды

0,051ном < I < 1макс

1,0

0,025

0,IO'Ihom < 1 < 1макс

0,5 (при индуктивной нагрузке)

0,035

11ре,це j 1 ы допол н и тел ь-ной hoi решности, %

Изменение напряжения электропитания ±10%

0,024ном < I < 1макс

0,05-1ном < I < 1макс

1,0

0,5 (при индуктивной нагрузке)

0,35

0,50

Изменение частоты ±2%

0,02-1ном < I < 1макс

1.0

0.75

2.00

0,50

0,05-1ном < I < 1макс

0.5 (при индуктивной нагрузке)

Постоянная магнитная индукция внешнего происхождения

1ном

1,0

Магнитная индукция внешнего происхождения 0,5 мТл

1ном

Радиочастотные электромагнитные поля Кондуктивные помехи, наводимые радиочастотными полями

1ном

1ном

1.00

1,00

Пределы допускаемой абсолютной погрешности собственных часов, без коррекции от источника точного времени, составляют ±1 с в сутки.

Пределы допускаемой абсолютной погрешности собственных часов, с коррекцией от источника точного времени, составляют ±1 мс.

Максимальная предельная относительная погрешность при учете энергии за счет округления за минимальный возможный временной интервал усреднения короткого профиля 1 минута не превышает 0,17 %. Для типового значения короткого интервала 3 минуты предельная относительная погрешность не превышает 0,056 %.

Класс характеристик измерений ARIS СЗОх для указанных в таблице 5 показателей качества электроэнергии - S (по ГОСТ 30804.4.30-2013).

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

от 20 до 25;

от минус 40 до плюс 50;

от 30 до 80 при +25°;

от 84 до 106,7;

- допустимая температура в рабочих условиях, °C

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

Питание ARIS СЗОх:

- от промышленной сети переменного тока с напряжением в диапазоне от 90 до 270 В. Номинальное напряжение питания 220 В переменного тока при частоте сети от 48 до 52 Гц;

- от сеги постоянного тока с напряжением в диапазоне от 120 до 370 В. Номинальное напряжение питания 220 В;

- от се ги постоянного тока с напряжением в диапазоне от 18 до 36 В. Номинальное напряже-

нис пи тания 24 В пос тоянного тока;

Частота питания, Гц

Потребляемая мощность, Вт

-ARIS С306

- ARIS СЗОЗ, ARIS С303.1

-ARIS С302, ARISC305

-ARIS C304

Габаритные размеры (WxDxII), мм

-ARIS С305

-ARIS C304

-ARIS СЗОЗ. ARIS C303.1

- ARIS C302

-ARIS C306

Масса, кг

Наработка на отказ, ч

Срок службы, лет

от 48 до 52;

- не более 180;

- не более 120;

- не более 80;

- не более 65;

- 205х 1 ЗОх 180мм на 7 ячеек;

- 155x130x180мм на 5 ячеек;

- 483x243x133 (19”) на 16 (14) ячеек;

- 270x243x133 на 8 ячеек;

- 483x290x266 на 11(10) ячеек;

- не более 30;

- не менее 100 000;

- не менее 20.

Знак утверждения типа

Знак утверждения типа наносят на переднюю панель прибора самоклеющейся этикеткой, на титульные листы эксплуатационных документов - печатным способом.

Комплектность

Таблица 8 - Комплектность поставки

Наименование

Количество

Контроллер электрического присоединения ARIS СЗОх

1 шт.

Помехозащитный фильтр

1(2) шт.

Контроллер многофункциональный ARIS СЗОх. Руководство по эксплуатации ПБКМ.424359.001 РЭ (на компакт-диске)

1 шт.

Паспорт - Формуляр

1 шт.

Антенна GPS

1 шт.*

Антенный кабель (для антенны GPS), бухта 30 м

1 шт.*

Запасные части и инструментальные принадлежности по Ведомости ЗИП

1 комплект**

Упаковка

1 пи.

Методика поверки

1 шт.

Примечания:

*) Антенна GPS и антенный кабель поставляются при заказе процессорного MBS.

** ) Состав комплекта ЗИП определяется по согласованию с Заказчиком.

модуля типа

Поверка

Осуществляется по документу «Контроллер многофункциональный AR1S СЗОх. Методика поверки. ПБКМ 424359.001 МП», утвержденным ФГУП «ВНИИМС» в октябре 2015 г.

Перечень основного оборудования для поверки:

1. Калибратор универсальный Ресурс-К2М.

Среднеквадратическое значение силы тока

в диапазоне от 0,001 до 1,5 А с погрешностью 5 ±(0,03+0,01 • (|1ном/1-11));

в диапазоне от 0,005 до 7,5 А с погрешностью S ±(0,03 ±0,003- (|1ном/1-11));

Действующее значение напряжения

в диапазоне от 0,1-Uhom до 1,5-Ином, В, с погрешностью

§±(0,03 + 0,01 • (|Ином/И-1|));

Частота в диапазоне от 42,5 до 69 Гц с погрешностью А ±0,003 1 ц;

Коэффициент несимметрии напряжений по обратной, нулевой последовательности, в диапазоне от 0 до 30 %, с погрешностью А ±0,05 %;

Коэффициент искажения синусоидальности напряжения Ku, в диапазоне от 0,1 до 30, %, при U < Uhom % с погрешностью А ±((0,015+0,005 Ku)Uhom/U); при U > Uhom % с погрешностью А ±(0,015+0,005-Ки);

Коэффициент п-ой гармонической составляющей напряжения Ku(n). в диапазоне от 0,05 до 30, %,

при U < Uhom % с погрешностью А ±((0,0 Г±0,005-Ки(п))-Ином/и) %;

при U > Uhom % с погрешностью Л ±(0,01 i 0,005 Ku(n)) %;

Коэффициент m-ой интергармонической составляющей напряжения Kuig(m), в диапазоне от 0,05 до 30, %,

при U < Uhom % с погрешностью А ±((0,0И 0,005-Kuig(m))-UnoM/U)%;

при U > Uhom % с погрешностью А ±(0,01+0,005-Kuig(m)) %;

Коэффициент искажения синусоидальности тока Ki, в диапазоне от 0.1 до 100. %, при 0.01 -1ном < I < 0,1 -Ihom % с погрешностью А ±(0,03+0,01 -Ki)%; при О, I-Ihom < I < 1,5-1ном% с погрешностью А ±((0,015+0,005-Ki)%;

Коэффициент п-ой гармонической составляющей тока Ki(n), для 2 < п < 10 в диапазоне от 0,05 до 100, %, для 10 < п < 20 в диапазоне от 0,05 до 50, %, для 20 < п < 30 в диапазоне от 0,05 до 20, %, для 30 < п < 40 в диапазоне от 0,05 до 10, %, для 40 < п < 50 в диапазоне от 0,05 до 5, %, при 0,0 Ыном < 1 < 0, Ыном % с погрешностью А ±(0,03+0,01-Ki(n))%; при О.Ыном < I < 1,5-1ном% с погрешностью А ±((0,01+0,005-Ki(n))%;

Угол фазового сдвига между напряжением и током основной частоты <pui, в диапазоне от минус 180 до 180°

при 0.0Ыном < 1 < О.Ыном и при 0,1' Uhom < U < 0.7- Uhom с погрешностью

А ±0.3°:

при 0.1 ■ Ihom < 1 < 1,5- 1ном и при 0,1 • Uhom < U < 0,7- Uhom с погрешностью А +0.1°;

при 0,01 ■ Ihom < I < 0,1 ■ Ihom и при 0,7- Uhom < U < 1,5- Uhom с погрешностью А +0.1°;

при 0,1- Ihom < I < 1,5- Ihom и при 0,7- Uhom < U < 1,5- Uhom с погрешностью А ±0,03°;

Значение активной мощности Р,

трехфазной, в диапазоне от 0,01 Shom до 2,25 Shom, при 0,05А < I < 7,5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью 5 + (0.05+0,001 • (| Shom /Р-11) %;

при 0.01 А < 1 < 1,5 А и при 0,0U Uhom < U < 1,5- Uhom с погрешностью

8 4 (0,05+0,005- (I Shom /Р-1|) %;

однофазной, в диапазоне от 0,01 Shom до 2,25 Shom, при 0,05А < I < 7,5 А и при 0,01 • Uhom < U < 1,5- Uhom с погрешностью 5 ± (0,05+0,002- (| Shom /Р-1|) %;

при 0,01А < I < 1,5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью

5 ± (0,05+0,01 ■ (| Shom /Р-11) %;

Значение реактивной мощности Q,

трехфазной, в диапазоне от 0,01 Shom до 2,25 Shom, при 0,05А < 1 < 7.5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью 8 + (0.1 10,003- (| Shom /Q-l|) %;

при 0,01 А < I < 1.5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью

8 ± (0,1+0,005- (| Shom /Q-11) %;

однофазной, в диапазоне от 0,01 Shom до 2,25 Shom, при 0,05А < I < 7,5 А и при 0,01 • Uhom < U < 1,5- Uhom с погрешностью 8 1 (0,1+0,005- (| Shom /Q-l|) %;

при 0.01А < I < 1,5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью

8 ±(0,1 +0,01 • (| Shom /Q-l|)%;

Значение полной мощности S,

трехфазной, в диапазоне от 0,01 • Shom до 2,25 ■ Shom, при 0.05А < 1 < 7,5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью 8 ± (0,1+0,003- (| Shom /S-l|) %;

при 0.01 А < I < 1.5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью 3± (0,1+0,005-(| Shom /S-l|)%;

однофазной, в диапазоне от 0.01 Shom до 2,25 Shom,

при 0,05А < I < 7,5 А и при 0,01- Uhom < U < 1,5- Uhom с погрешностью

5 ± (0,1+0,005- (| Shom /S-11) %;

при 0,01А < I < 1,5 А и при 0,01- Uhom < U < 1.5- Uhom с погрешностью

3 ± (0,1+0,01- (| Shom /S-l|)%.

2.Многофункциональный калибратор повышенной точности Calys 150R

Предел допускаемой основной абсолютной погрешности Ар 1 (А х* В)

при воспроизведении напряжения постоянного тока:

Предел от -5 доЮО мВ В: 0,005 ■ х + 2 мкВ (23+5) °C

Предел от -0,05 до 1 В: 0,005 • х + 8 мкВ (23+5) °C

Предел от -0,1 до 10 В: 0,007 • х + 80 мкВ (23+5) °C

При воспроизведении силы постоянного тока:

Предел от 0 до 24 мА: 0,007 • х + 0,8 мкА (23+5) °C

Предел от 4 до 20 мА: 0,007 • х + 0,8 мкА (23+5) °C

Предел от 0 до 20 мА: 0,007 • х + 0,8 мкА (23+5) °C

4. Мегаомметр М4101/3. Диапазон измеряемых сопротивлений от 0 до 100 МОм. Измерительное напряжение 500 В.

5. Установка пробойная GPI-745A, режим измерения значения напряжения пробоя при использовании тестового напряжения переменного тока: испытательное напряжение от 100В до 5 кВ ± (0,01 х иизм+5В), диапазон измерения силы переменного тока от 0.1 до 40 мА + (0,01 х 1Изм+ 0,05 мА); режим измерения сопротивления изоляции: значения воспроизводимого напряжения постоянного тока 50, 100, 500, 1000 В, диапазон измеряемою электрического сопротивления от 1 до 1999 МОм при напряжении 50 и 100В, от 1 до 9999 МОм при напряжении 500 и 1000 В с основной погрешностью ±5 % для диапазона от 1 до 500 МОм, ± 10 % для диапазона от 501 до 1999 МОм, ± 20 % для диапазона от 2000 до 9999 МОм.

Сведения о методах измерений

Метод измерений приведен в документе ПБКМ.424359.001 РЭ «Контроллер многофункциональный ARIS СЗОх. Руководство по эксплуатации».

Нормативные документы

ГОСТ 32144-2013

«Электрическая энергия. Совместимос ть технических средств электромагнитная. Нормы качес тва электрической энергии в системах электроснабжения общего назначения»

ГОСТ 30804.4.30-2013

ГОСТ31818.11-2012 (IEC 62052-11:2003)

«Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показа-

__телей качества электрической энергии»

Аппаратура для измерения электрической энергии переменного тока. Общие требования. Иены гания и условия испытаний. Час ть 1 1. Счетчики электрической энергии

ГОСТ 31819.22-2012 (IEC 62053-22:2003)

Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0.5S

ГОСТ 31819.23-2012 (IEC 62053-23:2003)

Аппаратура для измерения электрической энергии переменного тока. Частные требования. Час ть 23. С та ти-

ческие счетчики реактивной энергии

ТУ 4252-006-55181848-20142

«Контроллер многофункциональный ARIS СЗОх. Технические условия»

Смотрите также

РБ 03 11 5528 17
Спектрометры эмиссионные "ИСКРОЛАЙН"
ООО "Промоптоэлектроника"
Категория: Спектрометры
Дата внесения: 2017-02-28
Действителен до: 2021-08-18
РБ 03 25 6054 17
Электрокардиографы серии BTL-08
фирма "BTL Industries Limited"
Дата внесения: 2017-02-28
Действителен до: 2021-07-27
РБ 03 11 6229 17
Люминометры серии SURE
фирма "Hygiena International Ltd"
Категория: Люминометры
Дата внесения: 2017-03-29
Действителен до: 2022-03-29
