Анализаторы качества электрической энергии серии HIOKI 319Х (далее- анализаторы) предназначены для измерения напряжения постоянного и переменного тока, силы переменного тока, активной, реактивной, полной мощности и энергии, гармонических составляющих сигнала в однофазных, а также в трехфазных 3-х и 4-х проводных сетях.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 4725 11
Наименование	Анализаторы качества электрической энергии серии HIOKI 319Х
Год регистрации	2011
Номер сертификата	7346
Дата регистрации	2011-08-30
Срок действия	2016-08-30
Получатель сертификата	фирма "HIOKI", Япония (JP)

Производитель / Заявитель

фирма "HIOKI"

Адрес: 81, Roizumi, Ueda, Nagano, 386-1192

Контакты: +81 268 28 0568

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2180-2011

Поверители

Скачать

Описание типа РБ 03 13 4725 11 [2011-12-22]

rb-03-13-4725-11_2011-12-22.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Заключение

Назначение

Область применения анализаторов HIOKI 319Х: анализ параметров систем переменного тока;

- измерение мощности и энергии на узлах учета.

Описание

Анализаторы выпускаются в исполнениях HIOKI 3196, HIOKI 3197, отличающихся конструкцией, отдельными сервисными функциями и точностью измерений.

Анализаторы обеспечивают заданные технические и метрологические характеристики совместно с токовыми клещами моделей HIOKI 9660, HIOKI 9661, HIOKI 9667, HIOKI 9669, HIOKI 9694.

Анализатор состоит из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью.

Питание анализатора осуществляется от внешнего источника переменного напряжения с использованием сетевого адаптера, преобразующего переменное напряжение от ПО до 240 В в напряжение постоянного тока от 12 до 60 В.

Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на ЖКИ-дисплее всех измеряемых и вспомогательных величин. Результаты измерений и расчетов индитти-

руются непосредственно на дисплее измерителя.

Внешний вид анализаторов приведен на рисунках 1 и 2.

Место нанесения знака поверки в приложении А.

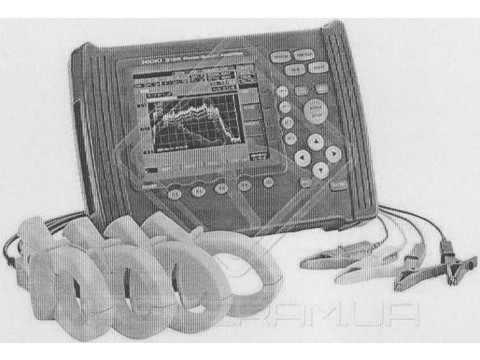

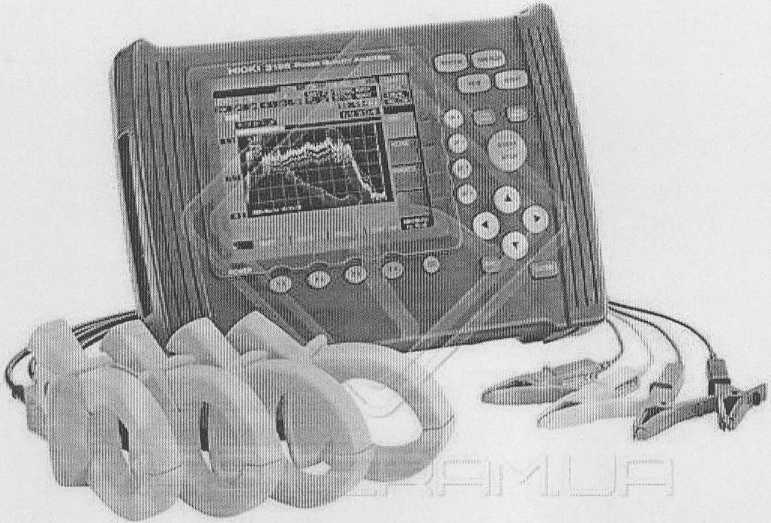

Рисунок 1 - Внешний вид анализатора качества электрической энергии HIOKI 3196.

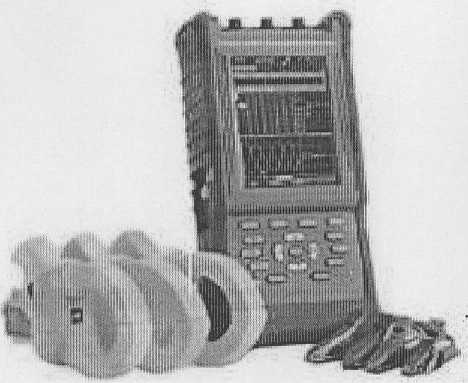

Рисунок 2 - Внешний вид анализатора качества электрической энергии HIOKI 3197.

посуаврственный реестр! I средств измерений I \ Респусяиви Беларусь /

2 из 8

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики	Значение характеристик
Наименование характеристики	ШОК13196	HIOKI 3197
Диапазоны измерения напряжения переменного тока, В	от 0 до 500	от 0 до 500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, %	±(0,2 %11изм + 0,1 %Uk) где: Пизм -измеренное значение напряжения, Uk- конечное значение диапазона	±(0,3 %иизм + 0,2 %Uk) где: иизм -измеренное значение напряжения, Uk- конечное значение диапазона
Диапазоны измерения напряжения постоянного тока, В	от 0 до 500	-
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, %	±(0,3 %иизм + 0,4 %Uk) где: Иизм -измеренное значение напряжения, Uk- конечное значение диапазона
Диапазон измерений и номинальная сила переменного тока, 1н, А	Определяется типом применяемых токоизмерительных клещей	Определяется типом применяемых токоизмерительных клещей
Пределы допускаемой относительной погрешности измерения силы переменного тока, %	±(0,2 %1изм + 0,1 %1к + погрешность токоизмерительных клещей) где: 1изм -измеренное значение тока, 1к- конечное значение диапазона тока	±(0,3 %1изм + 0,2 %1к + погрешность токоизмерительных клещей)
Диапазон измерения частоты,	от 45 до 69	от 45 до 66
Пределы допускаемой абсолютной погрешности измерения частоты, Гц	±0,01	±(0,01+1 е.м.р.) где: е.м.р.- единица младшего разряда
Пределы допускаемой относительной погрешности измерения активной мощности при COS ф = 1, %	±(0,2 %Ризм + 0,1 %Рк + погрешность токоизмерительных клещей), где: Ризм - измеренная мощность, Рк - конечное значение диапа зона	±(0,3 %Ризм + 0,2 %Рк + погрешность токоизмерительных клещей)
Пределы допускаемой относительной погрешности измерения активной мощности при при COS ф, отличном от 1, %	±4 %Ризм с токоизмерительными клещами HIOKI 9694, HIOKI 9667 ±3 %Ризм с токоизмерительными клещами HIOKI 9660, HIOKI 9669 ±2 %Ризм с токоизмерительными клещами HIOKI 9691	±4,5 %Ризм с токоизмерительными клещами НЮК1 9694, HIOKI 9667 ±3,5 %Ризм с токоизмерительными клещами HIOKI 9660, HIOKI 9669 ±2,5 %Ризм с токоизмерительными клещами НКж£§\|^К

7 ® \ |Государствет*ый реестр! I средств измерений ] \ Респ-Двкеи Беларуоу \Длл документов/

Наименование	Значение характеристик
характеристики	HIOKI 3196	HIOKI 3197
Пределы допускаемой относительной погрешности измерения реактивной мощности при COS ф = 1, %	±(0,2 %ризм + 0,1 %Qk + погрешность клещей), где: Qn3M - измеренная мощность, Qk - конечное значение диапазона	±(0,3 %Qh3M + 0,2 %Qk + погрешность токоизмерительных клещей)
Пределы допускаемой относительной погрешности измерения реактивной мощности при cos (р, отличном от 1, %	±4 %Qh3m с токоизмерительными клещами HIOKI 9694, HIOKI 9667 ±3 %Qh3m с токоизмерительными клещами HIOKI 9660, HIOKI 9669 ±2 %Qh3m с токоизмерительными клещами HIOKI 9691	±4,5 %Qh3M с токоизмерительными клещами HIOKI 9694, HIOKI 9667 ±3,5 %Qh3m с токоизмерительными клещами HIOKI 9660, HIOKI 9669 ±2,5 %Qh3m с токоизмерительными клещами HIOKI 9691
Пределы допускаемой относительной погрешности измерения полной мощности, %	±(0,2 %8изм + 0,1 %Sk + погрешность токоизмерительных клещей), где: 8изм - измеренная мощность, Sk - конечное значение диапазона	±(0,3 %8изм + 0,2 %Sk + погрешность токоизмерительных клещей)
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности	±0,02	±0,02
Пределы допускаемой относительной погрешности измерения n-й (от2 до 50) гармонической составляющей напряжения, % - с 2 по 20 - с 21 по 50 - с 1 по 15 - с 16 по 25 - с 26 по 50	±(0,5 %Ки(п)изм + 0,2 %Kuk) ±(1,0 %Ки(п)изм + 0,3 %Kuk) где: Ки(п)изм - измеренное значение n-й гармонической составляющей напряжения Kuk - конечное значение диапазона	±(0,5 %Ки(п)изм + 0,2 %Kuk) ±(1,0 %Ки(п)изм + 0,3 %Kuk) ±(2,0 %Ки(п)изм + 0,3 %Kuk)
Мощность, потребляемая по цепи питания, В-А, не более	40	/Ж
		11 \ средств измерений 1 if U \ Республики бадерусь/ 11 V \Дли Дрвушвтм/ #

Наименование характеристики	Значение характеристик
Наименование характеристики	HIOKI 3196	HIOKI 3197
Габаритные размеры (длина х ширина х высота), мм, не более	298x215x67	128x246x63
Масса, кг, не более	2,0	1,2
Степень защиты, обеспечиваемая оболочкой	IP 30 МЭК 60529-89 (ГОСТ 14254-96)	IP 30 МЭК 60529-89 (ГОСТ 14254-96)
Электробезопасность	класс электробезопасности II, EN61010-1:2001	класс электробезопасности II, EN61010-1:2001
Электромагнитная совместимость:
- устойчивость к электростатическим разрядам	критерий В (СТБ МЭК 61000-4-2-2006)	критерий В СТБ МЭК 61000-4-2-2006
- устойчивость к наносекунд ным импульсным помехам	критерий В (СТБ МЭК61000-4-4-2006)	критерий В
- устойчивость к динамическим изменениям в цепях электропитания	критерий В (СТБ МЭК 61000-4-11-2006)	критерий В
- устойчивость к микросе-кундным помехам большой энергии	критерий В	критерий В
Радиопомехи:
- квазипиковое и среднее значение напряжения радиопомех на портах электропитания переменно-	класс А, группа 1 СТБ ЕН 55011-2006	класс А, группа 1 СТБ ЕН 55011-2006
- квазипиковое значение напряженности поля излучаемых радиопомех, порт корпуса;	СТБ ЕН 55011-2006 класс А, группа 1	СТБ ЕН 55011-2006 класс А, группа 1
- устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями;	СТБ IEC 61000-4-6-2009	СТБ IEC 61000-4-6-2009
- устойчивость к радиочастотному электромагнитному полю, порт корпуса	СТБ IEC 61000-4-3-2009	СТБ IEC 61000-4-3-2009

Технические и метрологические характеристики токоизмерительных клещей, используемых вместе с анализаторами HIOKI 3196 и HIOKI 3197 представлены в таблице 2.

Гкулврс’венмый реестр средств намерений РесяуЗлики бвгаруа

5 из 8

.Для документов

Таблица 2

Обозначение токоизмерительных клещей	Диапазон силы переменного тока, А	Номинальное значение силы переменного тока, А	Пределы относительной погрешности измерения силы переменного тока
HIOKI 9694	От 5,0000 до 50,000	5	± (0,3 % 1ЯЗл/+ 0,02 %К)
HIOKI 9660	От 10,00 до 100,0	100	± (0,3 % 1изл/+ 0,02 %К)
HIOKI 9661	От 50,00 до 500,0	500	± (0,3 % 1изм+ 0,01 %1к)
HIOKI 9669	От 100,00 до 1000,0	1000	± (1,0 % 1дал/+ 0,01 %1к)
HIOKI 9667	От 500,0 до 5000,0	500/1000 5000	± (2,0 % 1язл/+ 1»5 мВ), погрешность не нормируется
Примечание: токоизмерительные клещи 9660 поверяются до 70 А, токоизмерительные клещи 9667 поверяются до 1000 А.

Рабочие условия эксплуатации:

температура окружающей среды от О °C до 40 °C;

относительная влажность не более 80 % без конденсации влаги;

атмосферное давление от 84,0 до 106,7 кПа.

Условия хранения:

температура окружающего воздуха от минус 10 °C до плюс 50 °C;

относительная влажность воздуха не более 80 без конденсации влаги %;

атмосферное давление от 84,0 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки представлен в таблице 2. Таблица 2

Наименование	Количество
Анализатор качества электрической энергии серии HIOKI 319Х	1
Токоизмерительные клещи HIOKI 9694 (или HIOKI 9660, HIOKI 9661, HIOKI 9669, HIOKI 9667)	1
Сетевой адаптер переменного напряжения	1
Эксплуатационная документация	1
Методика поверки МРБ МП. 24&О -2011	1
Упаковка	1
