Тензоусилители телеметрические ТТ01
| Номер в ГРСИ РФ: | РБ 03 16 1616 11 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО «ТИЛКОМ», г. Минск |
|
Описание типа РБ 03 16 1616 11 [2012-03-29]
rb-03-16-1616-11_2012-03-29.pdf
|
Скачать |
Тензоусилители телеметрические ТТ01 (далее тензоусилители) предназначены для усиления, преобразования и бесконтактной передачи на измерительный прибор сигналов от тензорезисторов, расположенных на вращающихся или совершающих возвратнопоступательное движение деталях машин и механизмов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 1616 11 |
| Наименование | Тензоусилители телеметрические ТТ01 |
| Год регистрации | 2011 |
| Номер сертификата | 7362 |
| Дата регистрации | 2011-08-30 |
| Срок действия | 2016-08-30 |
| Получатель сертификата | ООО "Тилком", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Тилком"
Адрес: ул. П.Бровки, 17, оф. 401, 220072, г. Минск
Контакты: (017) 284-12-65
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1151-2002 |
Поверители
Скачать
|
Описание типа РБ 03 16 1616 11 [2012-03-29]
rb-03-16-1616-11_2012-03-29.pdf
|
Скачать |
Описание типа
Назначение
Тензоусилители телеметрические ТТ01 (далее тензоусилители) предназначены для усиления, преобразования и бесконтактной передачи на измерительный прибор сигналов от тензорезисторов, расположенных на вращающихся или совершающих возвратнопоступательное движение деталях машин и механизмов.
С помощью тензоусилителя могут быть выполнены измерения относительных деформаций, вибраций, крутящих и изгибающих моментов, сил или других параметров, в которых первичными преобразователями являются тензорезисторы.
Описание
Тензоусилитель состоит из передатчика, размещаемого непосредственно на объекте и приемника, располагаемого вблизи от передатчика. Связь между передатчиком и приемником -электростатическая.
Сигнал разбаланса тензомоста усиливается усилителем передатчика, кодируется и преобразуется в сигналы с время-импульсной модуляцией. Сигналы с время-импульсной модуляцией поступают на вход приемника через конденсатор связи, образованный антеннами передатчика и приемника. В приемнике осуществляется обратное преобразование сигналов с время-импульсной модуляцией в аналоговый сигнал.
Конструктивно передатчик выполнен в виде блока из алюминиевого сплава. Через
II |i h
блока выведен многожильный кабель для подключения тензомоста и источника II
дмяшпм, противоположном торце расположено отверстие для доступа к потенциометру подстройки «нуля», закрытое завинчивающейся пробкой. На верхней плоскости передатчика установлен светодиод, индицирующий наличие напряжения питания на передатчике.
Приемник имеет форму цилиндра с наружной резьбой. Крепление приемника и регулировка зазора между передающей антенной и приемником осуществляется гайками, навернутыми на корпус приемника. На заднем торце приемника установлен двухцветный светодиод. Красное свечение светодиода свидетельствует о наличии питания на приемнике, но об отсутствии принимаемого сигнала, зеленое - о нормальном функционировании канала связи.

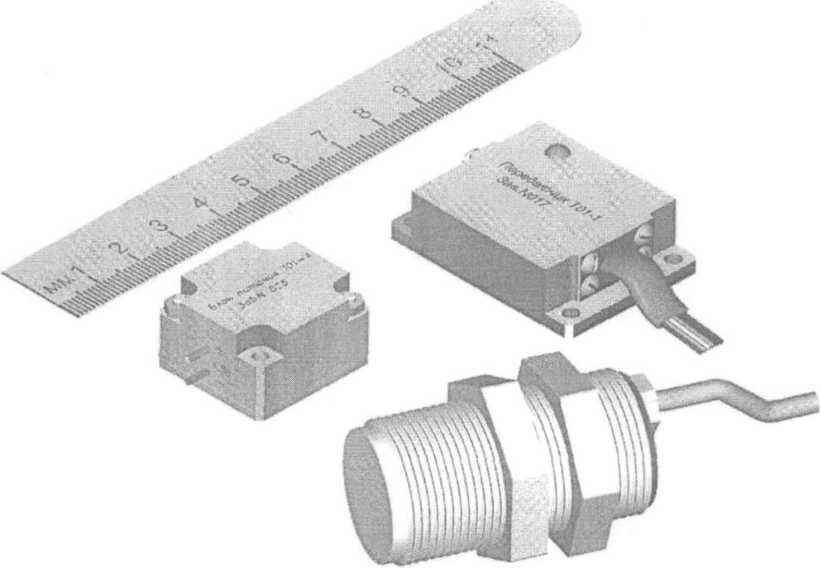

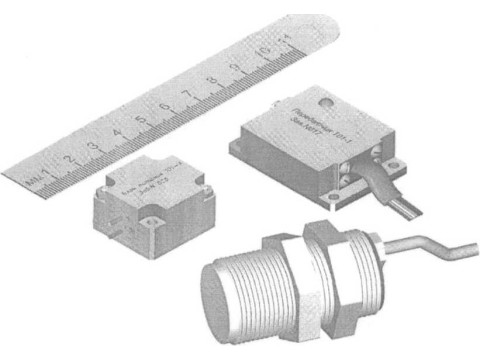

Общий вид тензоусилителя приведен на рисунке 1.
Рисунок 1 Общий вид тензоусилителя телеметрического ТТ01
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.
я долумситов
Государственный реестр средств измерений Реслубмыи Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тензоусилителей телеметрических ТТ01 приведены в таблице 1.
Комплект поставки тензоусилителей соответствует таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Передатчик |
ТОМ |
1 |
|
Приемник |
ТО1-2 |
1 |
|
Гайка |
Т0Г0.00.01 |
2 |
|
Розетка |
2РМ14Б4Г1В1 |
1 |
|
Руководство по эксплуатации |
ТТ01 РЭ |
1 |
|
Методика поверки |
МП.МН 1151-2002 |
1 |
Таблица 1
|
Наименование характеристики |
Значение хар актер нети ки |
|
Диапазон входных сигналов, мВ/В |
от минус 0,5 до плюс 0,5 от минус 1,5 до плюс 1,5 от минус 4,5 до плюс 4,5 |
|
Пределы допускаемой приведенной погрешности выходного напряжения постоянного тока, % |
±0,5 |
|
Полоса частот пропускания по уровню минус 3 дБ, Гц, не менее |
500 |
|
Неравномерность АЧХ в диапазоне частот до 300 Гц, дБ, не более |
±0,1 |
|
Относительный уровень собственных шумов, дБ, не более |
минус 60 |
|
Пределы допускаемой дополнительной погрешности выходного напряжения постоянного тока при нулевом входном сигнале, вызванной изменением напряжения питания передатчика от 3,5 до 5,5 В, мВ, не более |
±5 |
|
Пределы допустимой дополнительной выходного напряжения постоянного тока при нулевом входном сигнале, вызванной изменением температуры от минус 40 до плюс 50 °C, мВ/°С, не более |
±0,5 |
|
Потребляемый ток, мА, не более - передатчика - приемника |
15 20 |
|
Диапазон температуры окружающего воздуха в рабочих условиях,°C |
от минус 40 до плюс 50 |
|
Диапазон температуры окружающего воздуха при транспортировании и хранении, °C |
от минус 40 до плюс 50 |
|
Габаритные размеры, мм, не более - передатчика - приемника |
56x33x13 027x53 |
|
Масса, г, не более - передатчика - приемника |
40 350 |
Комплектность
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100032498.001-2002;
Извещение об изменении № 1 к ТУ РБ 100032498.001-2002;
МРБ МП. МП. МН 1151 -2002.
Заключение
Тензоусилители телеметрические ТТ01 соответствуют требованиям ТУ РБ 100032498.001-2002 с учетом извещения об изменении №1.
Межповерочный интервал - не более 12 месяцев (для тензоусилителей, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025Аттестат аккредитации № BY/112.02.1.0.0025.
