Анализаторы серы в нефти и нефтепродуктах серий MESA, SLFA
| Номер в ГРСИ РФ: | РБ 03 09 4727 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "HORIBA ABX SAS", Франция |
Анализаторы серы в нефти и нефтепродуктах серии SLFA и MESA (далее-анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах. Анализатор модели MESA-6000 также позволяет производить качественный анализ наличия хлора в нефти и нефтепродуктах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4727 11 |
| Наименование | Анализаторы серы в нефти и нефтепродуктах серий MESA, SLFA |
| Год регистрации | 2011 |
| Номер сертификата | 7348 |
| Дата регистрации | 2011-08-30 |
| Срок действия | 2016-08-30 |
| Получатель сертификата | фирма "HORIBA", Япония (JP) |
Производитель / Заявитель
фирма "HORIBA"
Адрес: Miyanohigashi, Kisshoin, Manami-ku, Kioto, Japan 601
Контакты: +81-(75)-313-81-23 / +81-(75)-321-57-25
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь при условии предоставления заказчиком ГСО массовой доли серы в минеральном масле (ГСО РБ 1049-04 - ГСО РБ 1058-04 (МСО 0583:2003 - МСО 0592:2002), производства ООО "Экохим", Российская Федерация, с действительными сроками годности. |
| Методика поверки | Поверка проводится по МРБ МП 2185-2011 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4727 11 [2011-12-22]
rb-03-09-4727-11_2011-12-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4727 11 [2016-02-02]
rb-03-09-4727-11_2016-02-02.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы серы в нефти и нефтепродуктах серии SLFA и MESA (далее-анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах. Анализатор модели MESA-6000 также позволяет производить качественный анализ наличия хлора в нефти и нефтепродуктах.
Область применения - химическая, нефтехимическая промышленность и другие области хозяйственной деятельности, а также научно-исследовательские лаборатории и лаборатории контроля качества.
Описание
Принцип действия анализаторов основан на энергодисперсионном методе анализа характеристического рентгеновского излучения.
Анализаторы конструктивно выполнены в виде функционально законченного настольного прибора с возможностью подключения внешнего компьютера, анализатор модели MESA-6000 включает в себя компьютер с операционной системой Windows и имеет возможность подключения внешних устройств ввода/вывода информации.
Анализатор состоит из источника рентгеновского излучения, отделения для образцов, приемника вторичного излучения, системы регистрации и обработки данных, блока и панели управления и микрокомпьютера. В качестве источника рентгеновского излучения в анализаторах используется рентгеновская трубка (максимальные значения напряжения и тока - 8 кВ и 0,3 мА для SLFA и 12,5 кВ и 2,0 мА для MESA).
Управление процессом осуществляется кнопками на панели управления прибора. Опционально возможно управление при помощи подключаемого внешнего персонального компьютера. Результаты измерений массовой доли серы, в процентах, выводятся на дисплей анализатора или распечатываются в виде протокола.
Анализаторы моделей SLFA-20, SLFA-2100 и MESA-6000 имеют одно отделение для образца. Анализаторы модели SLFA-2800 оснащена 8-позиционным поворотным столиком на 8 проб и позволяет проводить последовательный выборочный анализ от 1 до 8 образцов.
Место нанесения знака поверки приведено в Приложении А. Внешний вид анализаторов приведен на рисунках 1-3.

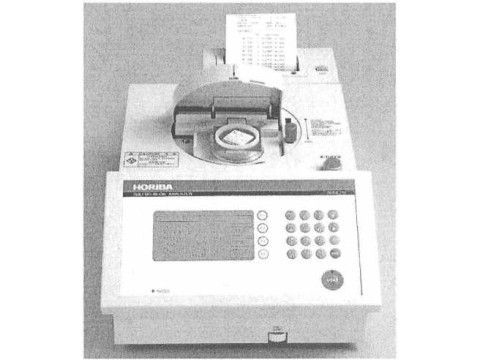

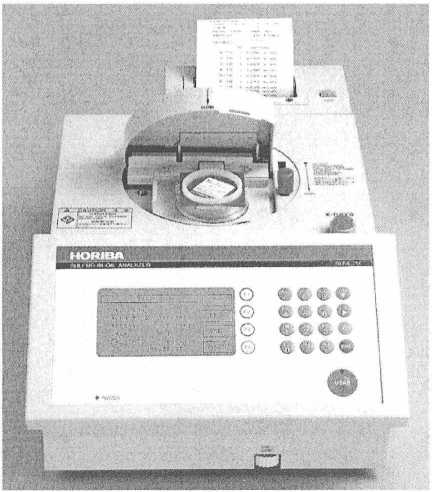

Рисунок 1 - Внешний вид анализатора серы SLFA-20

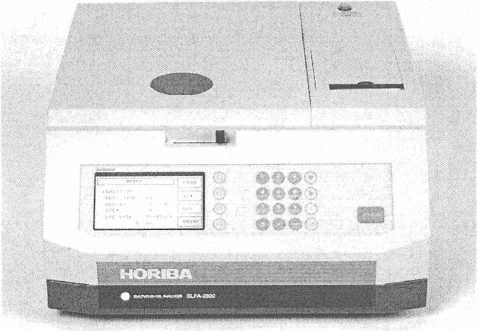

Рисунок 2 - Внешний вид анализаторов серы SLFA-2100/2800

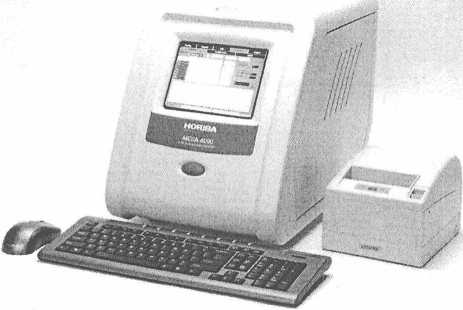

Рисунок 3 - Внешний вид анализатора серы и хлора MESA-6000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
MESA-6000 |
SLFA-20 |
SLFA-2100 |
SLFA-2800 | |
|
Диапазон показаний массовой доли серы, % |
0,0001 - 10 |
0,0020-5 |
0,0005-9,999 | |
|
Диапазон показаний массовой доли хлора, % |
0,0001 - 10 |
- |
- | |
|
Диапазон измерений массовой доли серы, % |
0,0001 -5 |
0,0020-5 |
0,0005-5 | |
|
Предел обнаружения серы, %, не более |
0,0001 |
0,0020 |
0,0005 | |
|
СКО результата при измерении массовой доли серы, %, в диапа зоне от 0 % до 0,1 %, не более |
0,0002 |
0,0002 |
0,0002 | |
|
ОСКО результата при измерении массовой доли серы, %, в диапазоне от 0 % до 0,1 %, не более |
0,5 |
0,5 |
0,5 | |
|
Объем анализируемого образца, мл |
5 |
4-10 | ||
|
Время анализа образца (по выбору оператора), с |
10-600 |
10, 3 |
0, 100, 300, 600 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
510 330 410 |
407 250 138 |
50 43 23 |
0 0 0 |
|
Масса, кг, не более |
21 |
8 |
21 |
24 |
|
Условия эксплуатации: | ||||
|
-напряжение электросети, В |
(120-240) ±10% |
(100-240) ±10% | ||
|
- потребляемая мощность, ВА |
125 |
80 |
150 | |
|
- диапазон температур окружающей среды, °C |
от минус 25 до плюс 40 |
от 5 до 40 |
от 5 до 35 | |
|
- относительная влажность, % |
0-95 (при 25 °C) |
max 80 (от 5°С до 31°С), линейно уменьшаясь до 50 при температуре от 31°С до 40°С |
30-85 | |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки представлена в таблице 2.
Таблица 2
|
Наименование |
Количество |
Примечание |
|
Анализатор |
1 шт. |
- |
|
Руководство по эксплуатации |
1 шт |
- |
|
Комплект инструментов и расходных материалов |
1 шт |
- |
|
Методика поверки МРБ МП 2185-2011 с извещением об изменении №1 |
1 экз. |
по требованию заказчика |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "HORIBA" (Япония).
СТБ 1420-2003 «Нефть и нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии».
СТБ ИСО 14596-2002 «Нефтепродукты. Определение содержания серы методом рентгеновской флуоресцентной спектрометрии».
СТБ ИСО 2141-2010 «Нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с дисперсией по энергии».
СТБ ИСО 8754-2004 «Нефтепродукты. Определение содержания серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии».
СанПиН 2.6.1.8-8-2002 «Основные санитарные правила обеспечения радиационной безопасности (ОСП-2002)».
СанПиН 2.6.1.13-13-2005 «Гигиенические требования к устройству и эксплуатации источников, генерирующих низкоэнергетическое рентгеновское излучение».
МРБ МП 2185-2011 «Анализаторы серы в нефти и нефтепродуктах серии MESA, SLFA. Методика поверки» с извещением об изменении №1.
Заключение
Анализаторы серы в нефти и нефтепродуктах серии MESA и SLFA соответствуют требованиям технической документации фирмы "HORIBA" (Япония).
Анализаторы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования»ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС N RU Д-РЯ.АГ49.В.15673 от 13.03.2015).
Межповерочный интервал - не более 12 месяцев (для анализаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники РУП “БелГИМ”.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
