Регистраторы измерительные многоканальные РМ-2202

Назначение

Регистраторы измерительные многоканальные РМ-2202 (по тексту - регистраторы) предназначены для измерения силы и напряжения постоянного тока, сопротивления постоянному току, частоты импульсов, измерения неэлектрических величин, преобразованных в электрические сигналы постоянного тока или активное сопротивление, а также для выдачи напряжения постоянного тока для питания внешних датчиков, регистрации и хранения измеренных данных на жестком диске и отображения их в реальном времени на встроенном дисплее.

Применяются для контроля параметров технологических процессов в различных областях энергетики, нефтяной и химической промышленности, машиностроении, металлургии и других областях хозяйственной деятельности.

Описание

Принцип работы регистраторов основан на аналого-цифровом преобразовании аналоговых входных сигналов, их цифровой обработке с помощью встроенного системного контроллера промышленного применения, выводе результатов измерений на встроенный или внешний дисплей, запоминании измеренных данных на жестком диске.

Регистраторы имеют базовую модель РМ-2202 и модификации РМ-2202/1 - РМ-2202/7, отличающиеся количеством измерительных каналов и наличием измерителя частоты.

Регистратор содержит от двух до четырех модулей аналого-цифровых преобразователей (АЦП), модуль измерения частоты. Каждый модуль АЦП имеет по шесть независимых, гальванически изолированных от корпуса прибора измерительных канала. Измерительный канал в зависимости от установленного режима работы обеспечивает измерение напряжения постоянного тока, силы постоянного тока, сопротивления постоянному току, сигналов термоэлектрических преобразователей (ТП) и термопреобразователей сопротивления (ТС).

Регистраторы имеют 12 или 24 измерительных канала (определяется модификацией). Регистраторы имеют 24 математических канала. Количество уставок на каждый измерительный канал и каждый математический канал - 4.

Управление режимами работы осуществляется с помощью встроенной клави подключенного устройства типа "мышь".

Регистраторы обеспечивают следующие режимы работы:

- конфигурацию измерительных каналов по данным файла настройки;

- конфигурацию измерительных каналов через окно управления, запись конфигурационных данных в файл настройки;

- запись и отображение в файле событий - даты, времени входа и выхода из аварийной зоны по всем активным каналам;

- просмотр файла данных в табличном виде, просмотр данных хранящихся в ОЗУ;

- компенсацию температуры холодного спая термопар;

- математическую обработку результатов измерений.

Регистраторы отображают на экране следующие виды информации:

- текущее состояние настроек прибора;

- результаты измерения в виде числовых данных, вертикальных и горизонтальных гистограмм, графиков;

- форму сигнала для данных измерения, шкал с отметками предельных значений;

- вывод системных сообщений, вывод сообщения об аварийной ситуации.

Внешний вид регистраторов представлен на рисунке 1.

Схема пломбирования регистраторов от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и оттиска клейма ОТК приведена в приложении А, рисунок АЛ.

Схема с указанием нанесения знака поверки в виде клейма-наклейки приведена в приложении А, рисунок А.2.

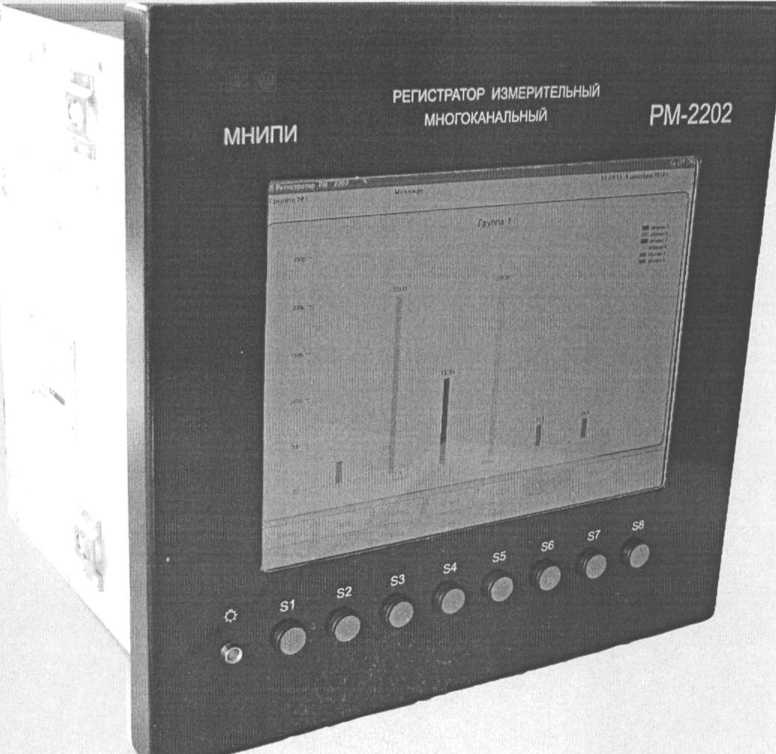

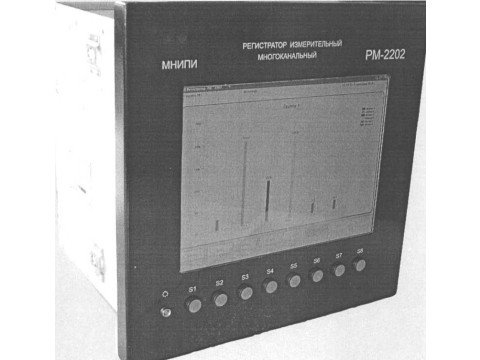

Рисунок 1 - Регистратор измерительный многоканальный РМ-2202.

Основные технические и метрологические характеристики

1 Регистратор имеет 12 или 24 измерительных канала (определяется модификацией).

2 Измерительные каналы обеспечивают измерение напряжения постоянного тока положительной (отрицательной) полярности от 0 до 2 В на диапазонах с верхними пределами измерений Un - 20, 200 мВ, 2 В.

Пределы допускаемой основной погрешности измерения напряжения постоянного тока:

±(0,03 + 0,05 % от U), мВ        для Un 20 мВ;

±(0,05 + 0,05 % от U), мВ        для Un 200 мВ;

±(0,0005 + 0,05 % от U), В         для Un 2 В.

Примечание - U (I, R) - значение измеряемого напряжения (тока, сопротивления); t - значение измеряемой температуры, °C.

3 Измерительные каналы обеспечивают измерение ТЭДС ТП и преобразование результата измерения в численное значение температуры согласно номинальным статическим характеристикам (НСХ) по СТБ ГОСТ Р 8.585-2004.

Пределы допускаемой основной погрешности измерения и преобразования значения ТЭДС ТП в численное значение температуры указаны в таблице 1,

Таблица 1

4 Измерительные каналы обеспечивают измерение силы постоянного тока от 0 до 20 мА на диапазонах с верхними пределами измерений 1(1 - 200 мкА, 2, 20 мА.

Пределы допускаемой основной погрешности измерения силы постоянного тока:

±(0,3 + 0,25 % от I), мкА           для 1п 200 мкА;

±(0,0005 + 0,15 % от I), мА         для 1п 2 мА;

±(0,005 + 0,15 % от I), мА         для 1п 20 мА.

5 Измерительные каналы обеспечивают измерение сопротивления постоянному току от 0 до 2 кОм на диапазонах с верхними пределами измерений Rn - 20, 200 Ом, 2 кОм по трехпроводной схеме включения.

Пределы допускаемой основной погрешности измерения сопротивления постоянному току:

6 Измерительные каналы обеспечивают измерение сопротивления ТС и преобразование результата измерения в численное значение температуры согласно НСХ ТС по ГОСТ6651-2009.

Пределы допускаемой основной погрешности измерения и преобразов^М^ сопротивления ТС в численное значение температуры указаны в таблице 2. fl f (1

ИЯ

Таблица 2

7 Регистраторы РМ-2202, РМ-2202/1 - РМ-2202/3 измеряют частоту импульсов в диапазоне от 1 Гц до 25 кГц (4 канала) и обеспечивают счет числа импульсов в диапазоне от минус 32767 до плюс 32767.

Пределы допускаемой относительной погрешности измерения частоты импульсных сигналов 6/ не превышают значений, вычисляемых по формуле

sf =          +           )’

Jх ' тсч

где fx     - измеряемая частота, Гц;

тсч    - время счета, с.

Время счета при измерении частоты - 10, 100 мс; 0,5; 1; 10 с.

8 Регистраторы РМ-2202, РМ-2202/1, РМ-2202/4, РМ-2202/5 имеют источник питания с выходным постоянным напряжением (24,0±0,6) Вис током нагрузки от 0,6 до 1 А.

Количество выходов источника питания - шесть.

9 Регистраторы имеют релейные выходы сигнализации на каждый измерительный канал.

10 Время считывания результатов измерений, не более 1 с (опрос всех каналов).

11 Период записи считанных данных            1, 2, 5, 10, 15, 30, 60, 120, 180, 360 с.

12 Интерфейсы                              RS485, Ethernet 10/100 BASE-T, USB2.0

13 Потребляемая мощность, не более           130 В*А.

14 Питание от сети переменного тока напряжением (230±23) В, частотой (50±1) Гц.

15 Степень защиты оболочки:

- корпус регистраторов

- лицевая панель регистраторов

16 Масса регистратора, не более

17 Рабочие условия применения:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

IP20 по ГОСТ 14254-96;

IP54 по ГОСТ 14254-96.

9,2 кг.

от 0 °C до плюс 50 °C;

до 90 % при температуре 25 °C;

от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель регистратора методом офсетной печати и на титульные листы эксплуатационной документации типографским методом.

Комплектность

1 Регистратор измерительный многоканальный РМ-2202*           1 шт.

2 Комплект ЗИП эксплуатационный                             1 шт.

3 Программное обеспечение "RECORDER-2", разработчик ОАО "МНИЛИ” 1 шт. (DVD-RW).

4 Руководство по эксплуатации                                     1 экз.

5 Методика поверки                                               1 экз.

* Модификации по требованию заказчика

Технические документы

СТБ ГОСТ Р 8.585-2004 “Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования”;

ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”;

ГОСТ 6651-2009 “Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний”;

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;

ТУ BY 100039847.111-2011 “Регистраторы измерительные многоканальные РМ-2202. Технические условия”;

МРБ МП. 2163-2011 “Регистратор измерительный многоканальный РМ-2202. Методика поверки”.

Заключение

Регистраторы измерительные многоканальные РМ-2202 соответствуют требованиям СТБ ГОСТ Р 8.585-2004, ГОСТ 12.2.091-2002, ГОСТ 6651-2009, ГОСТ 22261-2009 и ТУВУ 100039847.111-2011.

Межповерочный интервал - не более 12 месяцев (для регистраторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
