Приборы многофункциональные К2-91, К2-91/1 (далее - приборы) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, формирования сигналов синусоидальной, треугольной, пилообразной и прямоугольной (уровень ТТЛ) форм, измерения частоты синусоидальных и частоты следования импульсных сигналов, измерения периода синусоидальных и периода следования импульсных сигналов, измерения длительности импульсов, счета числа импульсов, воспроизведения напряжения постоянного тока и силы постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током, исследования периодических, в полосе частот до 50 МГц, и однократных электрических сигналов, путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдения их формы на табло, измерения амплитудных и временных параметров исследуемого сигнала.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 4579 11
Наименование	Приборы многофункциональные К2-91, К2-91/1
Год регистрации	2011
Номер сертификата	6908
Дата регистрации	2011-02-24
Срок действия	2016-02-24
Получатель сертификата	ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2181-2011

Поверители

Скачать

Описание типа РБ 03 13 4579 11 [2012-03-30]

rb-03-13-4579-11_2012-03-30.pdf

Скачать

Описание типа

Назначение Описание Основные технические и метрологические характеристики генератора Основные технические и метрологические характеристики частотомера Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Приборы применяются для ремонта, наладки, технического обслуживания различных электронных приборов и узлов приборостроения, автоматики, вычислительной техники, связи в различных областях хозяйственной деятельности.

Описание

Прибор многофункциональный К2-91 представляет собой моноприбор, функционально состоящий из мультиметра, генератора, частотомера, источника питания.

Принцип действия мультиметра основан на преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его измерением аналого-цифровым преобразователем интегрирующего типа.

Генератор построен по схеме автогенератора аналогового типа с электронным управлением частотой. Выбор поддиапазонов генерации осуществляется переключением частотозадающих конденсаторов и коммутацией токов управления с помощью блока переключателей. Грубая и плавная перестройка частоты генератора внутри поддиапазона осуществляется резисторами. ___

Работа частотомера основана на счетно-импульсном принципе, заключаю^^^^^^м, что счетный блок считает количество поступающих на его вход импуль^&в()^^й™; определенного интервала времени. При измерении частоты счетный блок счита(ж&йдич^ства] импульсов, сформированных из входного (измеряемого) сигнала за времж эталонного сигнала. Длительность эталонного сигнала (время счета) задается опорными частотами. При измерении периода или длительности импульсов счетный блок считает количество импульсов опорной частоты (частоты заполнения или меток времени) за время периода (или длительности) входного (измеряемого) сигнала.

В состав источника питания входят четыре независимых канала. Все каналы выполнены по схеме компенсационного стабилизатора с последовательно включенным регулирующим элементом.

Органы управления, индикации и подключения, относящиеся к каждой функции, собраны на передней панели в отдельные зоны.

Прибор многофункциональный К2-91/1 состоит из двух модулей, один из которых аналогичен прибору К2-91, второй является цифровым осциллографом. Принцип действия которого основан на цифровой дискретизации аналогового сигнала с дальнейшей его обработкой и выводом на табло. Соединение модулей осуществляется механически с помощью защелок, электрически - кабелем вторичного электропитания.

Внешний вид приборов приведен на рисунке 1.

Место нанесения знака поверки приведено в приложении А.

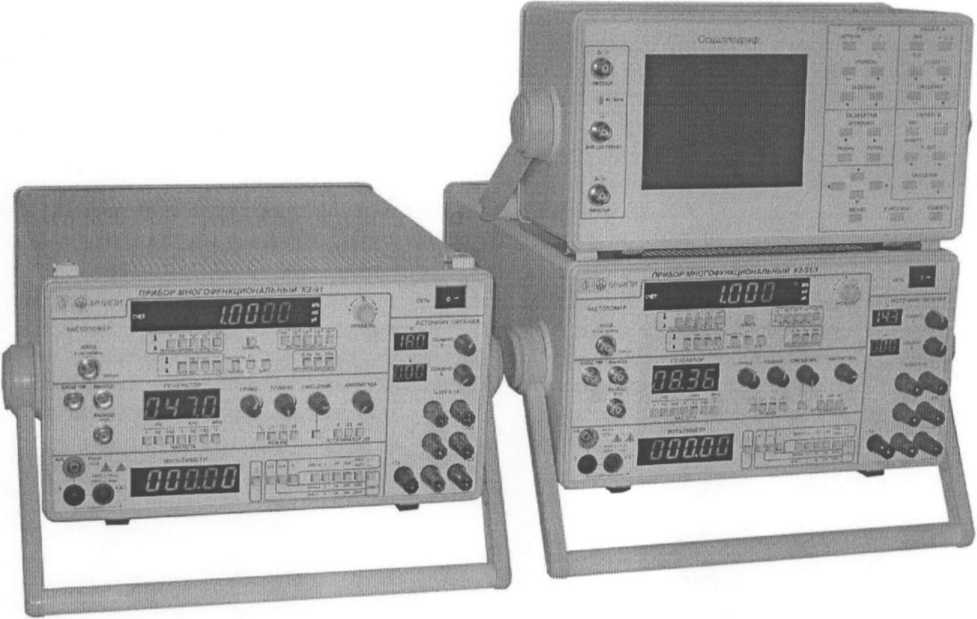

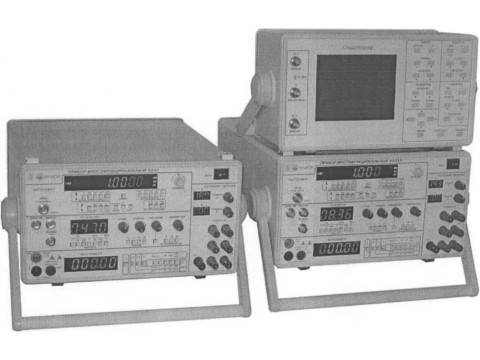

Рисунок 1 - Внешний вид приборов К2-91, К2-91/1

[Государственный реестр] I средств измерений / \ Республики Беларусь 1 \Для документов/ кЛлст2из Ш

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики мультиметра

Диапазон измерения напряжения постоянного тока - пределы измерения

- пределы допускаемой основной погрешности

до 500 В

200 мВ; 2; 20; 200; 500 В

±[(0,08-0,1) % от U+ (0,02-0,08) % от UK]

Диапазон измерения напряжения переменного тока - пределы измерения

- пределы допускаемой основной погрешности

в диапазоне частот от 40 Гц до 1 кГц

в диапазоне частот от 1 до 20 кГц

до 300 В

200 мВ; 2; 20; 200; 300 В

±[(0,5 %от U+(0,2-l,0) % от Ur]

±(0,5 % от U+0,5 % от UK)

Диапазон измерения силы постоянного тока

- пределы измерения

- пределы допускаемой основной погрешности

до 2 А

200 мкА; 2; 20; 200; 2000 мА ±(0,25 % от I + 0,02 % от 1к)

Диапазон измерения силы переменного тока

- пределы измерения

- пределы допускаемой основной погрешности

в диапазоне частот от 40 Гц до 1 кГц

до 2 А

200 мкА; 2; 20; 200; 2000 мА

±(0,7 % от 1 + 0,1 % от 1к)

Диапазон измерения электрического
сопротивления постоянному току	до 20 МОм
- пределы измерения - пределы допускаемой основной погрешности	200 Ом; 2, 20, 200 кОм; 2; 20 МОм
на диапазонах 200 Ом; 2, 20,200 кОм	±(0,4 % от R + 0,02 % от RK)
на диапазоне 2 МОм	±(0,5 % от R + 0,02 % от RK)
на диапазоне 20 МОм	±( 1,0 % от R + 0,1 % от RK)

Примечание — U (I, R ) — значение измеряемого напряжения (тока, сопротивления)

_____________UK (Ik, Rk) ~ верхний предел измерения напряжения (тока, сопротивления)_______

Основные технические и метрологические характеристики генератора

Формируемые сигналы синусоидальной, треугольной,

прямоугольной, пилообразной, ___________________________________________________прямоугольной (уровень ТТЛ) форм

Диапазон частот

Поддиапазоны частот

Пределы допускаемой относительной погрешности установки частоты

Амплитуда сигнала

Плавное ослабление сигнала

Ступенчатое ослабление сигнала

Пределы погрешности ступенчатого ослабления сигнала:

- на частотах от 0,1 Гц до 100 кГц

- на частотах от 100 кГц до 1 МГц

Нестабильность частоты за 15 мин

Параметры сигнала синусоидальной формы:

- коэффициент гармоник

- неравномерность уровня сигнала относительно уровня на частоте 1 кГц на частотах:

от 0,1 до 100 Гц

от 100 Гц до 10 кГц

от 10 до 100 кГц

от 100 кГц до 1 МГц

от 0,1 Гц до 1 МГц

от 0,1 до 1 Гц, от 1 до 10 Гц, от 10 до 100 Гц, от 100 Гц до 1 кГц, от 1 до 10 кГц, от 10 доЮО кГц, от 100 кГц до 1 МГц, плавная перестройка внутри поддиапазона

± 1 %

не менее 5 В (размах 10 В) на нагрузке

600 Ом,

не менее 10 В (размах 20 В) - без нагрузки не менее 20 дБ

минус 20 дБ, минус 40 дБ

± 0,5 дБ

±1 дБ

не более 0,5 %

не более 5 % (в диапазоне от 10 Гц до

100 кГц)

не более ± 3 %

не более ±1,5%

неболее + 3% Я [ \

_ _ || [Госуларстаениый реестр) II

не более ± 5 % 11 ' измерений / ц

Параметры сигнала прямоугольной формы:

- длительность фронта и среза не более 120 нс

- выбросы на вершине не более 5 %

- погрешность коэффициента заполнения 0,5______________не более 5 %___________________________

Параметры сигналов треугольной и пилообразной формы:

- нелинейность на уровне от 0,1 до 0,9 не более 1,5 % в диапазоне частот от 1 до

100 Гц

Параметры сигнала прямоугольной формы

(уровень ТТЛ):

- время перехода из “1” в “0” и из "О” в “1” не более 150 нс

- напряжение “ 1 ” не менее 2,4 В

- напряжение “0” не более 0,4 В

Основные технические и метрологические характеристики частотомера

Диапазон измерения частот синусоидальных сигналов или

импульсных сигналов_________________________________от 0,1 Гц до 100 МГц___________________

Уровень входного сигнала при входном сопротивлении

50 Ом:

- для сигнала синусоидальной формы

- для сигнала импульсной формы при длительности импульсов не менее 10 нс

Пределы допускаемой относительной погрешности измерения частоты синусоидальных или импульсных сигналов 5f

Пределы допускаемой относительной погрешности частоты встроенного опорного генератора (5О ) по истечении времени установления рабочего режима, равного 1 ч, - за 30 суток - за 12 месяцев

Номинальное значение частоты встроенного опорного генератора

Пределы допускаемой погрешности установки действительного значения частоты встроенного опорного генератора относительно номинального значения частоты Диапазон измерения периода синусоидальных и импульсных сигналов

Уровень входного сигнала при входном сопротивлении 1 МОм:

- для сигнала синусоидальной формы

- для сигнала импульсной формы

Уровень входного сигнала при входном сопротивлении 50 Ом:

- для сигнала синусоидальной формы

- для сигнала импульсной формы

Число усредняемых периодов входного сигнала

Период меток времени, с

от 0,02 до 10 В

от 0,05 до 10 В

<5/- ±Kl + f )>

J X L сч

где 50 - относительная погрешность по

частоте встроенного опорного генератора;

fx - измеряемая частота, Гц; тсч - время счета частотомера, с

±2,5-Ю'6

+5-10'6

5 МГц

±5-10'7

от 1 мкс до 10 с

от 0,02 до 10 В

от 0,05 до 10 В

от 0,02 до 2 В

от 0,05 до 2 В

1, 10, 102, 103, 104

10'7, ЮЛ 10‘5, 10"4, 10'3

Пределы допускаемой относительной погрешности измерения периода синусоидального или импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера дт

8Т = ±fo| +

где Д!а1| - относительная погрешность запуска;

п - число усредняемых периодов входного сигнала;

То - период меток времени частотомера, с;

Тх - измеряемый период, с

Пределы допускаемой относительной погрешности измерения периода импульсного входного сигнала с длительностью фронта импульсов не более половины периода меток времени частотомера

sT = ±(р0| + ),

где п - число усредняемых периодов входного сигнала;

То- период меток времени частотомера, с;

Тх - измеряемый период, с

Диапазон измерения длительности импульсов любой полярности при частоте следования импульсов не более 500 кГц

от 1 мкс до10 с

Напряжение входного сигнала:

- при входном сопротивлении 1 МОм

- при входном сопротивлении 50 Ом

от 0,05 до 10 В от 0,05 до 2 В

Пределы допускаемой абсолютной погрешности измерения длительности импульсов (Atx, с)

- при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера

- при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

Время счета частотомера при измерении частоты

Д1х = ±(|го|/х + +то),

+ Т<У>

где Тф, тс- длительности фронта и среза измеряемого импульса, с;

tx - длительность измеряемого

импульса на уровне 0.5, с

1, 10, 102, 10\ 104 мс

Формат индикации результатов измерения

8 разрядов

Основные технические и метрологические характеристики источника питания

Выходные напряжения и токи

- канал 1 регулируемое от 0 до 30 В

регулируемый от 0 до 1 А

- канал 2 5 В, 1 А

- канал 3 +12 В, 0,5 А

- канал 4 -12 В, 0,5 А

Основные технические и метрологические характеристики осциллографа (только для К2-91/1)

Количество каналов 2

Диапазон коэффициентов отклонения

Пределы основной погрешности измерения напряжения

от 0,005 до 20 В/дел

5и = ±(2+Un/U), %

где Un - 8 Ко™ - конечное значение

установленного диапазона, В;

Коткл - коэффициент отклонения, В/дел;

U - значение измеряемого напряжения, В

Диапазон коэффициентов развертки

Пределы основной погрешности измерения временных интервалов

- при коэффициентах развертки от 0,5 мкс/дел до 2 с/дел;

от 10 нс/дел до 2 с/дел

Зт=±[ 1,5+(Тп/Т-1)], %,

где Тп = 8 Кразв - длительноетьшазвфёки, на; и

Т - длительность измеряемогоШ^ЗД^^^у ))

V, \ Для диаумсито»/

- при коэффициентах развертки от 10 нс/дел до 0,2 мкс/дел

5т = ±(2,5+Тп/Т),%,

где Тп - 8 Кразв - длительность развертки, нс;

Кразв - коэффициент развертки, нс/дел;

Т - длительность измеряемого интервала, нс

Параметры переходной характеристики, не более: - время нарастания;

7 нс

50 нс

- выброс

- время установления

- неравномерность на участке установления

- неравномерность

Питание от сети переменного тока
- напряжение	(230±23)В
- частота	(50+0,5) Гц
Потребляемая мощность при максимальном напряжении и
номинальных токах источника питания, не более
-К2-91	150 ВА
- К2-91/1	180 В-А
Диапазон температур рабочих условий применения	от плюс 5 до плюс 40 °C
Относительная влажность окружающего воздуха, при 25 °C	80%
Степень защиты оболочки по ГОСТ 14254-96	1Р20
Габаритные размеры, не более
-К2-91	340x404x172 мм
- К2-91/1	340x404x345 мм
Масса, не более
-К2-91	9,5 кг
-К2-91/1	13,0 кг
Средняя наработка на отказ, не менее	10 000 ч

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Обозначение	Наименование, тип	Количество
Обозначение	Наименование, тип	К2-91	К2-91/1
УШЯИ.411189.002 УШЯИ.411189.003	Прибор многофункциональный К2-91 Прибор многофункциональный К2-91/1	1	1
УШЯИ.305654.106 УШЯИ.305654.107	Комплект ЗИП эксплуатационный	1	1
УШЯИ.41 И 89.002 РЭ	Руководство по эксплуатации
УШЯИ.411189.002 МП МРБ МП.2181-2011	Методика поверки	1
УШЯИ.305646. 128 УШЯИ.305646.128-01 УШЯИ.305646.129	Упаковка	1	1 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия”,

ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды",

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования",

ТУ BY 100039847.112-2011 "Приборы многофункциональные К2-91, К2-91 /1. Технические условия",

МРБМП.2181 -2011 (УШЯИ.411189.002 МП) "Приборы многофункциональные К2-91, К2-91/1. Методика поверки".
