Устройства измерительные ЦЕ8120 (в дальнейшем - устройства) предназначены для измерения активной и (или) реактивной мощности трехфазных трехпроводных цепей переменного тока, отображения её на цифровом индикаторе, преобразования в аналоговый выходной сигнал и для передачи измеряемой информации по интерфейсу RS-485.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 4582 11
Наименование	Устройства измерительные ЦЕ8120
Год регистрации	2011
Номер сертификата	6911
Дата регистрации	2011-02-24
Срок действия	2016-02-24
Получатель сертификата	ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "ВЗЭП"

Адрес: ул. Ильинского, 19/18, 210630, г. Витебск

Контакты: (0212) 66-58-10, vzep.info@tut.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 2158-2011

Поверители

Скачать

Описание типа РБ 03 13 4582 11 [2011-11-01]

rb-03-13-4582-11_2011-11-01.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Заключение

Назначение

Устройства применяются для контроля активной и (или) реактивной мощности трехфазных трехпроводных цепей переменного тока систем и установок, для автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами (АСУТП) энергоемких объектов различных отраслей промышленности.

Описание

Устройства выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях.

Устройства относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

Описание принципа действия устройства следующее.

Входные напряжения поступают на входы устройств ввода напряжения, представляющих собой делители напряжения, на выходе которых включены стабилитроны для защиты последующих каскадов ст перегрузки.

Входные токи поступают на входы устройств ввода тока, которые содержат компенсирующий трансформатор тока, во вторичной цепи которого на резисторе создается падение напряжения, равное падению на внутреннем сопротивлении вторичной обмотки.

С выходов устройств ввода напряжения и тока сигналы поступают на входы микроконтроллера, который производит аналого-цифровое преобразование величин напряжения и тока с последующим вычислением значений активной и реактивной мощности.

Микроконтроллер осуществляет управлением блоком индикации и производит передачу по интерфейсу RS-485

Электрически перепрограммируемая энергонезависимая память (EEPROM) служит для хранения информации, необходимой для работы в сети интерфейса RS-485: адрес устройства в сети, значения скорости передачи данных, типа устройства и его исполнения.

Питание элементов схемы устройства обеспечивается гальванически развязанъми между собой блоками питания.

Питание устройства осуществляется от контролируемой цепи или от дополнительного источника с напряжением от 105 до 300 В постоянного тока или от 80 до 260 В переменного тока частотой 50 Гц.

Устройства имеют 40 модификации, отличия между которыми приведены в таблице 1.

Места для нанесения клейм указаны в приложении А.

Внешний вид устройства приведен в приложении В.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой основной приведенной погрешности ±0,5 % от нормирующего значения. Нормирующие значения приведены в таблице 2.

Диапазон измерений преобразуемых входных сигналов и диапазон изменения выходных сигналов, параметры питания приведены в таблице 1.

Диапазон сопротивления нагрузки: от 0 до 3,0 кОм для устройств с нормирующим выходного аналогового сигнала 5 мА, или от 0 до 0,5 кОм для устройств с нормирующим значением выходного аналогового сигнала 20 мА.

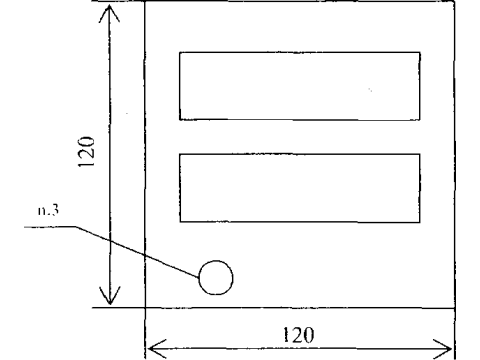

Габаритные размеры устройства не более - 120x120x120 мм. Габаритные размеры и места нанесения клейм приведены в приложении А.

Мощность, потребляемая от источника питания не более 5 ВА. Мощность, потребляемая устройствами от измеряемой цепи не более:

а) 0,5 В А - для каждой последовательной Цепи;

б) 0,25 В А-для каждой параллельной цепи ЦЕ8120-1 - ЦЕ8120-16, ЦЕ8120-33 - ЦЕ8120-40;

в) 5,0 В А - для каждой параллельной цепи А и С ЦЕ8120-17 - ЦЕ8120-32;

г) 0,25 B A-для параллельной цепи В ЦЕ8120-17 - ЦЕ8120-32. .

Масса не более 1,2 кг. Средний срок службы 10 лет.

Средняя наработка на отказ 25000 ч.

Условия эксплуатации: температура окружающей среды от 5 °C до 40 °C, относительная влажность (95 ± 3) % при температуре 30 °C.

Таблица 1

Тип, модификация устройства	Вид измеряемой мощности; источник питания	Диапазон измерений входного сигнала				Диапазон		Наличие интерфейса RS-485
		Ток, А	Напряжение, В	Коэффициент мощности	Мощность, Вт (Вар)	показаний цифровой индикации	изменений выходного аналогового сигнала, мА***
ЦЕ8120-1	Активная, '220(100)6, 50 Гц или — 105-300В, -80-260В. 50 Гц	0-1	0-100-120*	От -1 до +1	Ог-1732до +173,2	Ot-N до +N**	От -5 ДО +5; 0-2.5-5; 4-12-20	-
ЦЕ8120-2								4-
ЦЕ8120-3		0-5			От -866 до +866			-
ЦЕ8120-4								+
ЦЕ8120-5		0-1		0-1	0-173,2	0-N**	0-5; 4 20 0-20	-
ЦЕ8120-6								4;
ЦЕ8120-7		0-5			0-866			-
ЦЕ8120-8								+
ЦЕ8120-9	Реактивная; 4220(100)8, 50 Гц или — 105300В, -80-260В, 50 Гц	0-1		от-1 до+1	Ог-1732до +173,2	Ot-N до +N**	От -5 ДО +5; 0-2,5-5; 4-12-20	-
ЦЕ8120-10								+
ЦЕ8120-11		0-5			От -866 до +866			-
ЦЕ8120-12
ЦЕ8120-13		0-1		0-1	0-173,2	0-N**	0-5; 4-20, 0-20	-
ЦЕ8120-14								+
ЦЕ8120-15		0-5			0-866
ЦЕ8120-16								+
ЦЕ8120-17	Активная; питание от измери-тельной цепи	0-1	80-100-120*	от -1 до +1	Ог-1732до +173,2	От -N до +N**	От-5 ДО +5; 0-2,5-5, 4-12-20
ЦЕ8120-18								+
ЦЕ8120-19		0-5			От -866 до +866			-
ЦЕ8120-20								+
ЦЕ8120-21		0-1		0-1	0-173,2	0-N**	0-5; 4-20; 0-20	-
ЦЕ8120-22								+
ЦЕ8120-23		0-5			0-866			-
ЦЕ8120-24								+

Лист 2 из 7

Продолжение таблицы 1

Тип, модификация устройства	Вид измеряемой мощности; источник питания	Диапазон измерений входного сигнала				Диапазон		Наличие интерфейса RS-485
		Ток, А	Напряжение, В	Коэффициент мощности	Мощность, Вт (Вар)	показаний цифровой индикации	изменений выходного аналогового сигнала, мА***
ЦЕ8120-25	Реактивная; питание от измери-тельной цепи	0-1	80-100-120*	От-1 ДР+1	От -173,2 дс +173,2	Ot-N до +N**	От -5 до+5; 0-2,5-5; 4-12-20	-
ЦЕ8120-26
ЦЕ8120-27		06			От -866 до +866			*
ЦЕ8120-28								+
ЦЕ8120-29		0-1		0-1	0-173,2	0-N**	0-5; 4-20; 0-20	-
ЦЕ8120-30								+
ЦЕ8120-31		06			0-866			-
ЦЕ8120-32								+
ЦЕ8120-33	Активная и реактивная; ”’105-300 В, -80-260 В, 50 Гц	0-1	0-100-120*	Ог-1 ДР+1	От-173,2 до +173,2	Ot-N до +N**	От-5 ДО +5; 0-2,5-5; 4-12-20	-
ЦЕ8120-34								+
ЦЕ8120-35		06			от -866 до +866			-
ЦЕ8120-36								+
ЦЕ8120-37		0-1		0-1	0-173,2	0-N**	0-5; 4-20; 0-20	-
ЦЕ8120-38								+
ЦЕ8120-39		06			0-866			-
ЦЕ8120-40								+

* Значение напряжения 120 В соответствует перегрузочному значению входного сигнала, при котором нормируется дополнительная погрешность устройства.

* * Нормирующее значение показаний цифрового индикатора N, соответствующее активной (реактивной) мощности трехфазной сети при номинальных значениях тока, напряжения, коэффициента мощности и симметричной трехфазной системе токов и напряжений.

Значение N, определяется по формуле

N= '/З Ктт !ц К™ Uh, где Ктт- коэффициент трансформации измерительных трансформаторов по току; Ктн - коэффициент трансформации измерительных трансформаторов по напряжению; lH. UH - номинальные значения тока, напряжения, подаваемые на вход устройства.

* ** Каждая модификация устройств изготавливается на один из диапазонов изменений выходного аналогового сигнала, который указывается при заказе.

Описание типа средства измерений

Таблица 2

Тип, модификация устройства	Номинал	ьное значение входного сигнала			Нормирующее значение
Тип, модификация устройства	Напряжение, В	Ток, А	Коэффициент мощности coscp(sin<p), [cos(p,sin<p]	Мощность, Вт(вар), [Вт, вар]	показаний цифровой индикации	выходного аналогового сигнала, мА	по выходу интерфейса RS-485
ЦЕ8120-1, ЦЕ8120-2, ЦЕ8120-5, ЦЕ8120-6, ЦЕ8120-17, ЦЕ8120-18, ЦЕ8120-21, ЦЕ8120-22	100	1	1	173,2	N	5; 20	N
ЦЕ8120-3, ЦЕ8120-4, ЦЕ8120-7, ЦЕ8120-8, ЦЕ8120-19, ЦЕ8120-20, ЦЕ8120-23, ЦЕ8120-24		5	1	866
ЦЕ8120-9, ЦЕ8120-10, ЦЕ8120-13, ЦЕ8120-14, ЦЕ8120-25, ЦЕ8120-26, ЦЕ8120-29, ЦЕ8120-30		1	(1)	(173,2)
ЦЕ8120-11, ЦЕ8120-12, ЦЕ8120-15, ЦЕ8120-16, ЦЕ8120-27, ЦЕ8120-28, ЦЕ8120-31, ЦЕ8120-32		5	(1)	(866)
ЦЕ8120-33, ЦЕ8120-34, ЦЕ8120-37, ЦЕ8120-38,		1	[1]	[173,2]
ЦЕ8120-35, ЦЕ8120-36, ЦЕ8120-39, ЦЕ8120-40,		5	[1]	[866]

Примечание - Числовые значения, указанные в круглых скобках относятся к реактивной мощности, а в квадратных скобках - к активной и реактивной мощности.

Знак утверждения типа

сеткографии, на эксплуатационную

Знак утверждения типа наносится на табличку методом документацию типографским способом.

Комплектность

В комплект поставки устройства входят: - устройство - паспорт - руководство по эксплуатации - методика поверки - скоба - винт М3х85 - коробка упаковочная - дискета с сервисными программами устройств измерительных ЦЕ8120 -1 шт.
