Камеры тепловизионные серии FLIR T/B
| Номер в ГРСИ РФ: | РБ 03 10 4585 11 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «FLIR SYSTEMS ESTONIA OU», Эстония |
Камеры тепловизионные серии FLIR Т/В (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4585 11 |
| Наименование | Камеры тепловизионные серии FLIR T/B |
| Год регистрации | 2011 |
| Номер сертификата | 6914 |
| Дата регистрации | 2011-02-24 |
| Срок действия | 2016-02-24 |
| Получатель сертификата | фирма "FLIR Systems AB", Швеция (SE) |
Производитель / Заявитель
фирма "FLIR Systems AB"
Адрес: Rinkebyvagen, 19-PO Box 3, SE-182 11 Danderyd, Sweden
Контакты: Email: flir@flir.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ ГОСТ Р 8.619-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 4585 11 [2013-11-19]
rb-03-10-4585-11_2013-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4585 11 [2011-12-21]
rb-03-10-4585-11_2011-12-21.pdf
|
Скачать |
Описание типа
Назначение
Камеры тепловизионные серии FLIR Т/В (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Область применения - тепловизионный контроль состояния конструкций, зданий, электрического, теплового и другого оборудования в строительстве, электроэнергетике, коммунальном хозяйстве и других областях хозяйственной деятельности.
Описание
Принцип действия камер основан на преобразовании теплового инфракрасного (ИК) излучения, которое создается любым объектом при температуре выше нуля градусов Кельвина, в видимую картину распределения температуры по поверхности этого объекта.
Инфракрасное излучение, исходящее от объекта, фокусируется объективом камеры на ИК детекторе. Далее детектор преобразует полученный сигнал в электрический вид и передает его в электронный блок для обработки изображения. Микропроцессор электронного блока преобразует сигналы, поступающие от детектора, в изображение, которое отображается в видоискателе, на стандартном видеомониторе или ЖК-дисплее камеры.
Камеры выпускают следующих модификаций: Т420, T420bx, Т440, T440bx, Т620, Т620Ьх, Т640, T640bx, В660, которые различаются температурной чувствительностью и диапазонами измерения температуры.
Камеры имеют прочный корпус, который защищает находящиеся внутри него электронные компоненты от ударов и вибрации.
Камеры (в зависимости от модификации) имеют возможность:
- корректировки измерений с учетом влияния факторов внешней среды (автоматической и ручной);
- компенсации фона;
- ввода значений внешней температуры, относительной влажности и расстояния до объекта.
Камеры имеют встроенную видеокамеру с разрешением 3,1 мегапикселя, функция программного обеспечения Thermal Fusion позволяет объединять видео и инфракрасные изображения, сохраняя при этом все связанные температурные данные.
Функция MeterLink™ позволяет осуществлять беспроводную передачу на камеры данных от токовых клещей или измерителя влажности.
Камеры имеют возможность добавления текстовых комментариев, эскизов, и маркеров изображения через сенсорный дисплей, запись голосовых комментариев через беспроводную гарнитуру Bluetooth.
Место нанесения знака поверки (клейма-наклейки) указано в приложении Л.

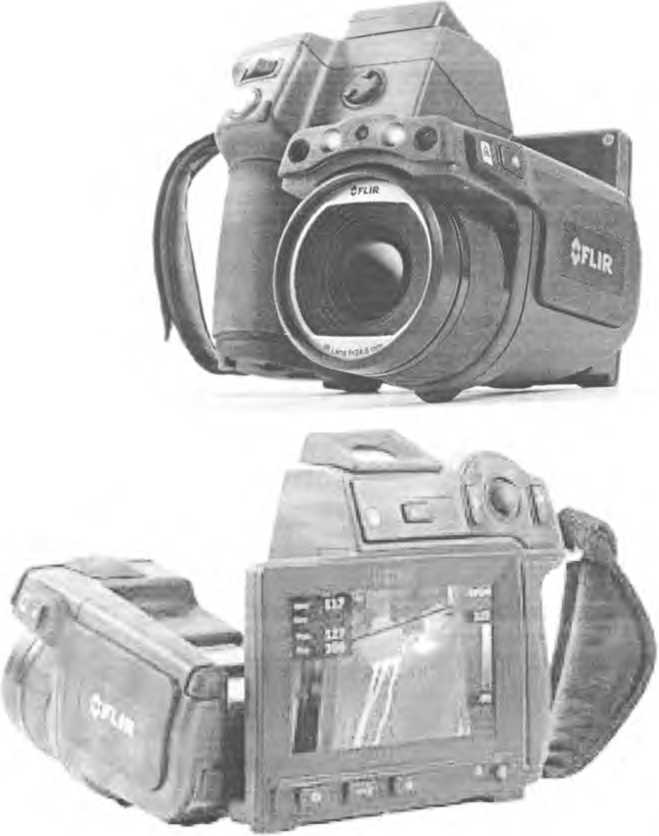

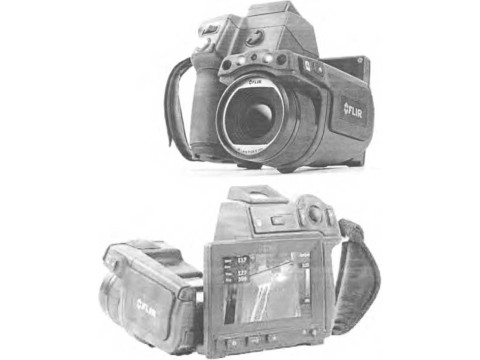

Внешний вид камер тепловизионных серии FL1RT/B представлен на рисунке 1.
Рисунок 1 - Внешний вид камер тепловизионных серии FL1R Т/В
Государствен»^* ’.veecrpi II
I средств ий ИЗ 7
\ Республик реяаруст /г /г
\Пля ДОКуЙМПОВ/ 1J
ЛЮВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики камер тепловизионных серии FLIR Т/В представлены в таблицах 1,2 и 3.
Таблица 1
|
Наименование характеристики |
Обозначение модификации | |||
|
Т420 |
Т420Ьх |
Т440 |
Т440Ьх | |
|
1 Диапазон измерений температуры, °C |
от минус 20 °C до плюс 120 °C; от 0 °C до плюс 650 °C |
от минус 20 °C до плюс 120 °C; от 0 °C до плюс 350 °C |
от минус 20 °C до плюс 120 °C; от 0 °C до плюс 650 °C; от плюс 250 °C до плюс 1200 °C |
от минус 20 °C до плюс 120 °C; от 0 °C до плюс 650 °C |
|
2 Пределы допускаемых значений погрешности измерения температуры, % |
±2 °C или ±2 % (выбираем большее из значений) | |||
|
3 Температурная чувствительность (NETD), при 30 °C, не более |
0,045 | |||
|
4 Угол поля зрения (FOV), 0 |
25 х 19 | |||
|
5 Мгновенный угол поля зрения, мрад |
1,39 | |||
|
6 Минимальное фокусное расстояние, м |
0,4 | |||
|
7 Спектральный диапазон, мкм |
от 7,5 до 13 | |||
|
8 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 от 20 до 80, без конденсации влаги | |||
|
9 Диапазон температур окружающей среды при хранении,°C |
от минус 40 до плюс 70 | |||
|
10 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | |||
|
11 Интерфейсы |
USB, мини-USB, стандартный композитный видеовыход CVDS, ИК-порт, Fire Wear (1394) | |||
|
12 Электропитание |
Литий-ионная батарея с напряжением от 11 до 16 В постоянного тока, перезаряжаемая, 3 часа непрерывной работы | |||
|
13 Габаритные размеры, мм, не более |
106 х 201 х 125 | |||
|
14 Масса, кг, не более |
°’880 // Ж и | |||
|
Наименование характеристики |
Обозначение модификации | |||
|
Т620 |
Т620Ьх |
Т640 |
Т640Ьх | |
|
1 Диапазон измерений температуры, °C |
от минус 40 °C до плюс 150 °C; от плюс 100 °C до плюс 650 °C |
от минус 40 °C до плюс 150; от плюс 100 °C до плюс 650 °C; от плюс 300 °C до плюс 2000 °C |
от минус 40 °C до плюс 150; от плюс 100 °C до плюс 650 °C | |
|
2 Пределы допускаемых значений относительной погрешности измерения температуры, % |
±2 °C или ±2 % (выбираем большее из значений) | |||
|
3 Температурная чувствительность (NETD), при 30 °C, не более |
0,040 |
0,035 | ||
|
4 Угол поля зрения (FOV),0 |
15 х Н; 25 х 19; 45 х 34 | |||
|
5 Мгновенный угол поля зрения, мрад |
0,5; 0,25; 0,15 | |||
|
6 Минимальное фокусное расстояние, м |
0,41; 0,69; 1,30 | |||
|
7 Спектральный диапазон, мкм |
от 7,5 до 14 | |||
|
8 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 от 20 до 80, без конденсации влаги | |||
|
9 Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | |||
|
10 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | |||
|
11 Интерфейсы |
USB, мини-USB, стандартный композитный видеовыход CVDS, ИК-порт, Fire Wear (1394) | |||
|
12 Электропитание |
Литий-ионная батарея с напряжением от 11 до 16 В постоянного тока, перезаряжаемая, 2,5 часа непрерывной работы | |||
|
13 Габаритные размеры, мм, не более |
143 х 195 х 95 | |||
|
14 Масса, кг, не более |
133 | |||
1Й рееяР
|
Наименование характеристики |
Обозначение модификации | ||
|
В660 | |||
|
1 Диапазон измерений температуры, °C |
от минус 40 °C до плюс 120 °C | ||
|
2 Пределы допускаемых значений относительной погрешности измерения температуры, % |
±2 °C или ±2 % (выбираем большее из значений) | ||
|
3 Температурная чувствительность (NETD), при 30 °C, не более |
0,030 | ||
|
4 Угол поля зрения (FOV), 0 |
12 х 9 |
24 х 18 |
45 х 34 |
|
5 Мгновенный угол поля зрения, мрад |
1,2 |
о,з |
0,2 |
|
6 Минимальное фокусное расстояние, м |
0,33 |
0,65 |
1,3 |
|
7 Спектральный диапазон, мкм |
от 7,5 до 13 | ||
|
8 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 от 20 до 80, без конденсации влаги | ||
|
9 Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
10 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | ||
|
11 Интерфейсы |
USB, мини-USB, стандартный композитный видеовыход CVDS, ИК-порт, Fire Wear (1394) | ||
|
12 Электропитание |
Литий-ионная батарея с напряжением от 11 до 16 В постоянного тока, перезаряжаемая, 2,5 часа непрерывной работы | ||
|
13 Габаритные размеры, мм, не более |
324 х 144 х 147 | ||
|
14 Масса, кг, не более |
1,93 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки (в зависимости от модификации камеры может быть изменен) представлен в таблице 4.
Таблица 4
|
Наименование |
Количество, шт. |
|
Тепловизионная камера |
1 |
|
Крышка объектива |
1 |
|
Пылевлагозащитный чемодан |
1 |
|
Блок питания |
1 |
|
Наручный ремень |
1 |
|
ПО FLIR Quick Report |
1 |
|
Кабель USB |
1 |
|
Кабель FireWear |
1 |
|
Видеокабель |
1 |
|
Стилус и гарнитура микрофон-наушник |
1 |
|
Шнур питания |
1 |
|
Аккумуляторная батарея |
2 |
|
Адаптер/Сетевое зарядное устройство на 2 гнезда |
1 |
|
SD карта |
1 |
|
Руководство по эксплуатации |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «FLIR Systems АВ», Швеция;
СТБ ГОСТ Р 8.619-2009 «Система обеспечения единства измерений Республики Беларусь. Приборы тепловизионные измерительные. Методика поверки».
Заключение
Камеры тепловизионные FLIR Т/В соответствуют технической документации фирмы «FLIR Systems АВ» (Швеция).
Межповерочный интервал - не более 12 месяцев (для камер тепловизионных, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
