Устройства сбора и передачи данных УСПД-1500
| Номер в ГРСИ РФ: | РБ 03 13 4516 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "РТЕ Сервис", г. Минск |
Устройства сбора и передачи данных УСПД-1500 (далее - устройства) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (АСКУЭ), а также сбора, обработки, хранения и передачи информации в цифровом виде от счетчиков электрической энергии на верхний уровень АСКУЭ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4516 16 |
| Наименование | Устройства сбора и передачи данных УСПД-1500 |
| Год регистрации | 2016 |
| Номер сертификата | 11881 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2021-01-28 |
| Получатель сертификата | ООО "РТЕ Сервис", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "РТЕ Сервис"
Адрес: 220018, г. Минск, ул. Привабная, 5, пом. 2Н
Контакты: Тел.: (017) 302-78-13
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2102-2010. |
Поверители
Скачать
|
Описание типа РБ 03 13 4516 16 [2011-01-05]
rb-03-13-4516-16_2011-01-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4516 16 [2016-05-03]
rb-03-13-4516-16_2016-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4516 16 [2018-09-18]
rb-03-13-4516-16_2018-09-18.pdf
|
Скачать |
Описание типа
Назначение
Устройства сбора и передачи данных УСПД-1500 (далее - устройства) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (АСКУЭ), а также сбора, обработки, хранения и передачи информации в цифровом виде от счетчиков электрической энергии на верхний уровень АСКУЭ.
Область применения -промышленные предприятия, бытовой сектор и предприятия, приравниваемые к нему.
Описание
Принцип действия устройства заключается в получении данных о расходе электроэнергии по видам энергии от счетчиков электрической энергии по цифровым интерфейсам, хранении и передачи информации в цифровом виде на верхний уровень АСКУЭ.
Устройства имеют модификации в зависимости от области применения -для промышленных предприятий к наименованию устройства добавляется литера «I»: УСПД-1500!, для бытового сектора и предприятий, приравниваемых к нему -литера «с»: УСПД-1500с.
Устройства осуществляют сбор информации по цифровому интерфейсу со счетчиков электрической энергии, внесенных в Государственный реестр средств измерений Республики Беларусь.
Схема пломбировки устройства для ограничения несанкционированного доступа к элементам устройства с обозначением места для нанесения знака поверки приведена в Приложении А.
Внешний вид устройства УСПД-1500 приведен на рисунке 1.

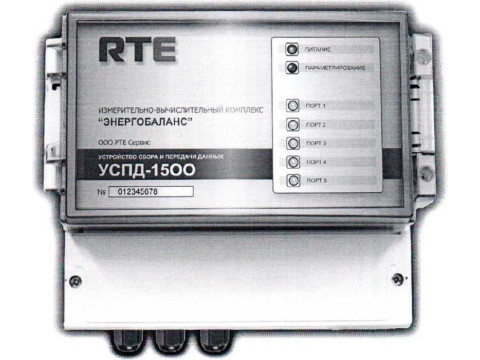

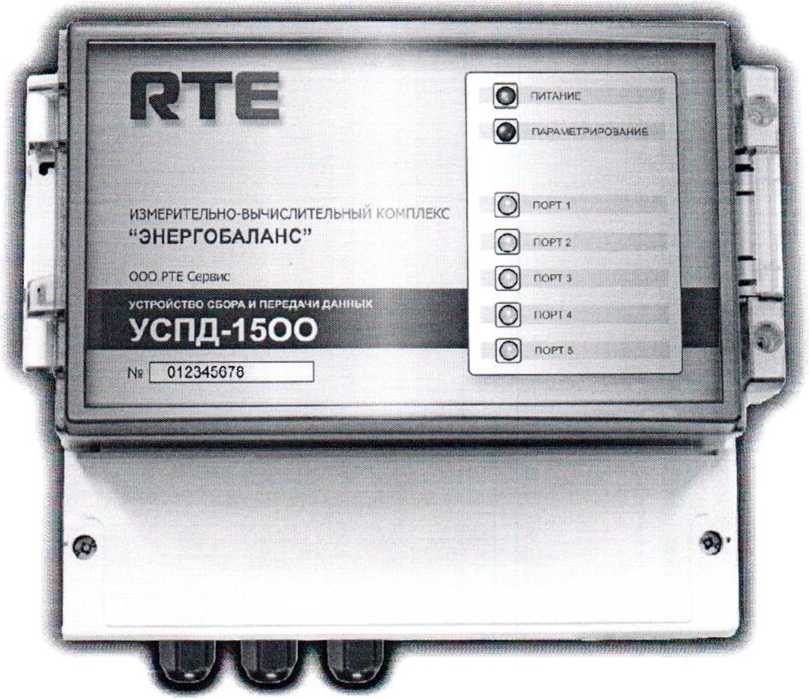

Рисунок 1 - Внешний вид устройства сбора и передачи данных УСПД-1500
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики устройства указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Количество счетчиков, подключаемых к устройству по цифровым интерфейсам |
до 1500 |
|
Количество цифровых интерфейсов RS-232C для связи со счетчиками или верхним уровнем |
1 |
|
Количество цифровых интерфейсов RS-232C для параметрирования |
1 |
|
Количество цифровых интерфейсов RS-485 для связи со счетчиками или верхним уровнем |
4 |
|
Суточный ход встроенных часов в нормальных условиях, с, не более |
±3,0 |
|
Изменение суточного хода встроенных часов при отклонении температуры окружающей среды от (20±5) °C до предельных значений рабочих условий эксплуатации на 10 °C, с, не более |
±3,0 |
|
Номинальное напряжение питания постоянного тока, В |
12 |
|
Хранение информации при пропадании напряжения питания, лет, неменее |
10 |
|
Автономный ход часов при пропадании напряжения питания, лет, не менее |
5 |
|
Периоды автоматического опроса счетчиков |
от непрерывного до 1 раза в сутки |
|
Количество тарифов |
4 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Потребляемая мощность, В-A, не более |
30 |
|
Габаритные размеры, мм, |
230x185x115 |
|
Масса, кг, не более |
1 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 54 |
|
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
3 |
|
Диапазон рабочих температур |
отминус 20°С до плюс 50°С |
|
Диапазон температур хранения транспортирования |
от минус 25°С до плюс65°С |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации и на этикетку типографским способом. Ламинированная этикетка наклеивается на лицевую панель устройства.
Комплектность
Комплект поставки устройства представлен в таблице 2. Таблица 2
|
Наименование |
Количество |
|
Устройство сбора и передачи данных УСПД-1500 |
1 шт. |
|
Устройство сбора и передачи данных УСПД-1500.Паспорт |
1 шт. |
|
Устройство сбора и передачи данных УСПД-1500.Руководствопоэксплуатации |
1 шт. |
|
Упаковка |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ТУВУ 190285495.020-201 ОУстройство сбора и передачи данных УСПД-1500. Технические условия.
МРБ МП Устройство сбора и передачи данных УСПД-1500. Методика поверки.
Заключение
Устройство сбора и передачи данныхУСПД-1500 соответствует требованиямТУВУ 190285495.020-2010 и ГОСТ 12997-84, ТР ТС 020/2011 (Декларация о соответствии ЕАС № BY/112 11.01 ТР020 003 27785.
Межповерочный интервал -24 месяца.
Научно-исследовательский Испытательный центр БелГИМ г. Минск, ул.Старовиленский тракт, 93 тел.334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
