Сигнализаторы автоматические АСПА

Назначение

Сигнализаторы автоматические АСПА (далее - сигнализаторы) предназначены для непрерывного измерения массовой концентрации токсичных газов, паров аммиака (NH3) и окиси углерода (СО) и выдачи сигнализации о превышении установленных значений концентрации контролируемых газов.

Область применения - системы противоаварийной защиты химически опасных предприятий агропрома, торговли, газовой и химической промышленности.

Описание

В зависимости от применяемых в конструкции сигнализаторов датчиков сигнализаторы делятся на две модификации.

Сигнализаторы АСПА-01М предназначены для измерения массовой концентрации паров аммиака (NH3) в воздухе производственных и складских помещений, машинных (аппаратных) и конденсаторных отделений аммиачных холодильных установок.

Сигнализаторы АСПА-02М предназначены для измерения массовой концентрации окиси углерода (СО) в рабочих зонах помещений котельных, жилых, производственных и коммунально-бытовых помещений.

Принцип действия сигнализаторов основан на измерении сопротивления сенсорных полупроводниковых датчиков при воздействии на них паров токсичных газов.

Сигнализатор состоит из блока управления и сигнализации и двух датчиков, соединенных с блоком линиями связи узла нагрева, охлаждающего устройства и приемной камеры.

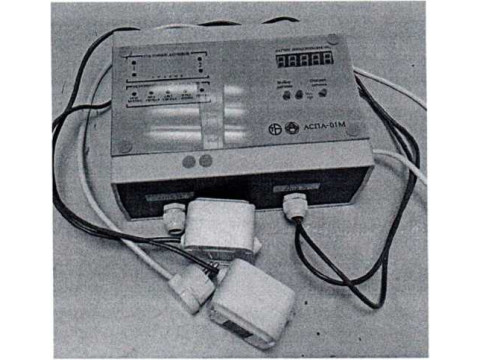

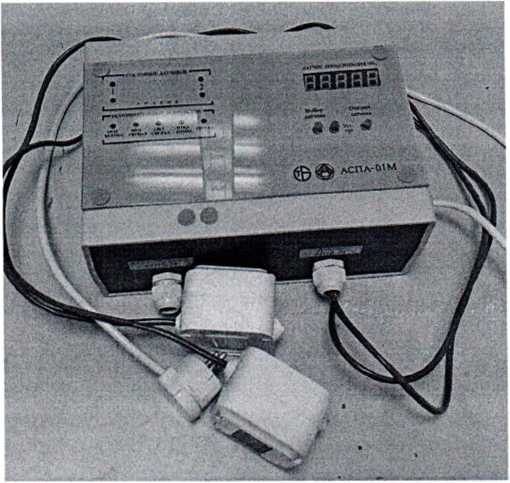

Внешний вид сигнализаторов приведен на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.                                                    /•/ GV \

Рисунок 1. Сигнализаторы АСПА

Основные технические и метрологические характеристики

Сигнализаторы имеют два порога срабатывания в каждом из двух каналов в зависимости от концентрации токсичных газов (NH3 или СО):

- первый порог (NH3), предаварийная сигнальная концентрация...........0,2 г/м3;

- второй порог (NH3), аварийная сигнальная концентрация...................1,5 г/м3;

- первый порог (СО), предаварийная сигнальная концентрация..........20 мг/м3;

- второй порог(СО), аварийная сигнальная концентрация.....................90 мг/м3

Пределы допускаемой абсолютной погрешности срабатывания порогового устройства для предаварийной сигнальной концентрации:

- NH3..........................................................................................±0,08 г/м3;

- СО..............................................................................................±5 мг/м3

Пределы допускаемой абсолютной погрешности срабатывания порогового устройства для аварийной сигнальной концентрации

- NH3..........................................................................................±0,45 г/м3;

- СО............................................................................................±30 мг/м3

Дискретность индикации значений массовой концентрации на отсчетном устройстве:

- NH3...........................................................................................0,1 г/м3;

- СО................................................................................................1 мг/м3

Время срабатывания световой и звуковой сигнализации и реле включения устройств зашиты и оповещения при достижении пороговых сигнальных концентраций, не более.............................................................50 с;

Диапазон измерения массовой концентрации:

- NH3.....................................................................................от 0 до 2 г/м3;

- СО...................................................................................от 0 до 100 мг/м3

Пределы допускаемой относительной погрешности сигнализатора б......................................................................................................±30 %

Потребляемая мощность, не более....................................................30 В А

Масса, не более:

- блока управления и сигнализации.........................................................4 кг;

- датчика в корпусе..............................................................................0,3 кг

Количество каналов подключения датчиков...............................

Время непрерывной работы до технического обслуживания, не м Средний срок службы, не менее..............................................

Знак Утверждения типа

Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель сигнализатора методом струйной печати.

Комплектность

Комплект поставки приведен в таблице 1.

Таблица 1

Технические документы

Технические условия ТУ РБ 191523929.001-2011 "Сигнализаторы автоматические АСПА".

МРБ МП. 49-2010 "Сигнализаторы автоматические АСПА. Методика поверки".

Заключение

Сигнализаторы автоматические АСПА соответствуют требованиям технических условий ТУ РБ 191523929.001-2011.

Сигнализаторы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 16126 от 14.03.2016).

Межповерочный интервал - не более 6 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 6 месяцев.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
