Установки поверочные передвижные УПМВ
| Номер в ГРСИ РФ: | РБ 03 02 6801 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | ООО ИПФ "Нептун", г. Киров |
|
Описание типа РБ 03 02 6801 18 [2019-02-15]
rb-03-02-6801-18_2019-02-15.pdf
|
Скачать |

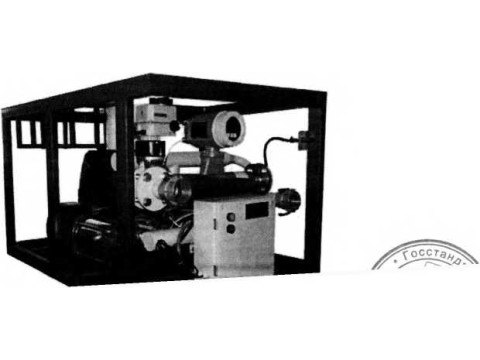

Установки поверочные передвижные УПМВ предназначены для воспроизведения, хранения и передачи единицы объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6801 18 |
| Наименование | Установки поверочные передвижные УПМВ |
| Год регистрации | 2018 |
| Номер сертификата | 12171 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2019-08-08 |
| Получатель сертификата | ООО ИПФ "Нептун", г. Киров, Российская Федерация (RU) |
Производитель / Заявитель
ООО ИПФ "Нептун"
Адрес: г. Киров, ул.Советская, д.67а, 61
Контакты: (8332) 75-63-80, (8332) 22-62-95 mail@ipfneptun.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Установки метрологически обеспечены в Республике Беларусь при условии обеспечения владельцем установки на месте её установки условий поверки п.4.1 УПМВ 00.001 МП и предоставления владельцем установки узаконенного к применеию на территории Республики Беларусь эталонного оборудования, необходимого для проведения поверки. |
| Методика поверки | Поверка проводится по УПМВ 00.001 МП.(2014). Допущены к применению в Республике Беларусь ТОЛЬКО в составе средств измерений, внесенных в Госреестр СИ РБ. |
Поверители
Скачать
|
Описание типа РБ 03 02 6801 18 [2019-02-15]
rb-03-02-6801-18_2019-02-15.pdf
|
Скачать |
Описание типа
Назначение
Установки поверочные передвижные УПМВ предназначены для воспроизведения, хранения и передачи единицы объема жидкости.
Описание
Принцип действия установок поверочных передвижных УПМВ основан на сравнении объёма жидкости прошедшего через эталонное средство измерений с вместимостью автоцистерны или резервуара.

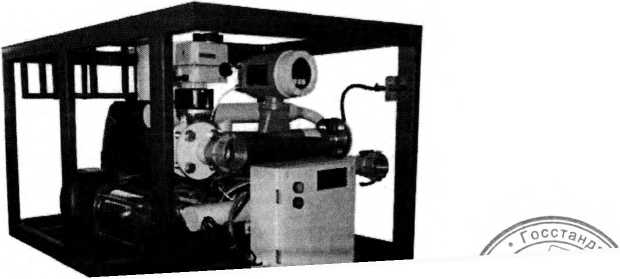

Установки поверочные передвижные УПМВ состоят из устройства подачи рабочей жидкости, трубной обвязки, эталонных средств измерений и системы управления.
Устройство подачи рабочей жидкости состоит из циркуляционных насосов, вспомогательных затворов и регулирующей запорной арматуры с электроприводом, обеспечивающих задание расхода поверочной жидкости.
Трубная обвязка включает в себя трубопровод, набор шлангов с быстроразъемными соединениями, устройство переключения потока, термометр и манометр.
В качестве эталонных средств измерений в составе установок применяются средства измерений количества жидкости: расходомеры массовые Promass (Госреестр № 15201-11), счетчики-расходомеры массовые Micro Motion (модификации CMF) (Госреестр № 45115-10); и средства измерений уровня: системы измерительные Струна (Госреестр № 28116-09), уровнемеры буйковые Proservo (Госреестр № 45098-10).
Система управления состоит из блока управления и системы сбора и обработки информации. Блок управления представляет собой металлический ящик, закрытый защитной крышкой. В блоке управления расположены: магнитные пускатели для управления работой насосов и контроллер. В систему сбора и обработки информации входят компьютер, преобразователь интерфейса, контроллер, специализированное программное обеспечение.
Персональный компьютер с помощью программного обеспечения позволяет осуществлять управление установкой, контроль ее параметров во всех режимах работы, долговременное хранение данных о поверяемых средствах измерений, результатов поверки, автоматическое формирование протоколов поверки, защищенных от возможности их корректировки. Контроллер предназначен для управления исполнительными механизмами, а также для сбора и первичной обработки информации с эталонных средств измерений и последующей передачи её для дальнейшей обработки на персональный компьютер для выполнения поверки средств измерений.
Измеряемая среда при помощи насосов из сборного резервуара через вспомогательные вентили и запорную арматуру, эталонные средства измерений подается в поверяемое средство измерений. Начало измерения и окончание определяются сигналами от устройства переключения потока.
Установки поверочные передвижные УПМВ имеют две модификации: УПМВ/1 и УПМВ/2, отличающиеся тем, что установки УПМВ/2 имеют функцию поверки и градуировки резервуаров и в их состав входит средство измерения уровня.

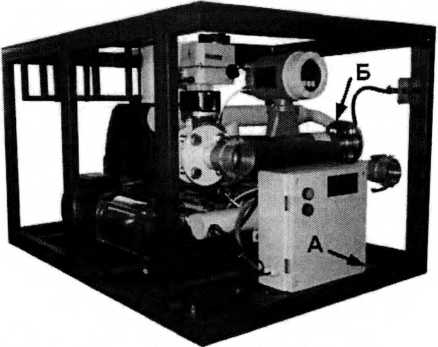

Места пломбирования в целях предотвращения несанкционированной настройки и вмешательства показаны на рисунке 2, при этом позиции с индексом А пломбируются способом давления на специальную мастику или путем нанесения специальных наклеек, позиции с индексом Б пломбируются проволокой с использованием пластмассовых или металлических пломб.
Рисунок 2 - Схема пломбирования
Программное обеспечение
установок поверочных передвижных УПМВ автономное.
Программное обеспечение имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов поверки, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым средствам измерений. Программное обеспечение имеет метрологически значимую часть (исполняемые модули UPMV_c.exe и UPMV_r.exe, файл градуировочных характеристик и настроек settings.cfg) и метрологически незначимую (вспомогательные файлы). Запуск файла градуировочных характеристик и настроек защищен паролем.
Идентификационные данные программного обеспечения установок поверочных пере
обеспечения
движных УПМВ приведены в таблице 1.
______Таблица! - Идентификационные данные
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
settings.cfg |
V 1.Х |
8119D718D93B523E 5717A30B6D474853 |
MD5 |
|
UPMV_c.exe |
V 1.Х |
E45C02610D73CF95 45D6D92EC8816405 |
MD5 |
|
UPMV_r.exe |
V 1.Х |
93D63ED939FCE76D 6E7DA8C47F44F87E |
mds — |
Уровень защиты программного обеспечения установок поверочных пе]
УПМВ от непреднамеренных и преднамеренных изменений соответствует уровню» С)
Пптт» ТЭТГТЛ'СТ^'Т' II Cl ТТГЧТ'ТЛХ.ТР'Г'VMA V
Технические характеристики
Метрологические и технические характеристики установок поверочных передвижных УПМВ приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики_________________________
|
Наименование характеристики |
Значение | |
|
УПМВ/1 |
УПМВ/2 | |
|
1 |
2 |
3 |
|
Диапазон воспроизводимых объемов жидкости, м3 |
от 1 до 50 |
от 3 до 700 |
|
Диапазон воспроизводимых расходов жидкости, м3/ч |
от 6 до 30 1} | |
|
Пределы допускаемой относительной погрешности установки при измерении объема, % |
±0,15 | |
|
Диапазон измерений уровня жидкости, м, при применении: - системы измерительной «Струна» - уровнемера буйкового Proservo |
— |
от 0,01 до 9 от 0 до 12 |
|
Пределы допускаемой абсолютной погрешности измерения уровня, мм |
— |
± 1 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Г ц |
(380± 38)/(220± 22) 50 ± 1 | |
|
Потребляемая мощность, кВА, не более |
7 | |
|
Габаритные размеры, мм, не более |
1300x900x800 | |
|
Масса, кг, не более |
300 |
350 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа - температура измеряемой среды, °C |
от плюс 5 до плюс 35 от 30 до 80 от 84 до 106 от плюс 5 до плюс 35 | |
|
Продолжительность непрерывной работы, ч, не менее |
24 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Средняя наработка на отказ, ч |
8000 | |
|
Примечание: ° диапазон воспроизводимых расходов определяется количеством циркуляционных насосов и запорной арматурой. | ||
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на передней панели блока управления в верхней части справа, электрохимическим или лазерным способом и в центр титульных листов эксплуатационной документации типографским способом.
Комплектность
- Установка поверочная передвижная УПМВ - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Эксплуатационная документация на составные части установки - 1 комп.;
- Методика поверки - 1 экз.
Поверка
осуществляется по документу УПМВ.00.001 МП «Установки поверочные передвижные УПМВ.
Методика поверки», утвержденному ГЦИ СИ ФБУ «Кировский ЦСМ» 10.06.2014.
Средства поверки:
- установка поверочная, диапазон воспроизводимого расхода от 5 до 30 м3/ч, пределы
nnnvck-яемой относительной погрешности ± 0,0^4о; If-[ vjbj
“ -------L_j — -MwrtJiu3
Лист № 4
Всего листов 4
- установка поверочная уровнемерная 1 разряда, диапазон от 0 до 12 м, пределы допускаемой относительной погрешности ± 0,35 мм.
Сведения о методах измерений
Методика измерений содержится в разделе «Методика измерений» руководства по эксплуатации установок поверочных передвижных УПМВ.
Нормативные документы
1 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»;
2 ТУ 4381-002-67571864-2012 «Установки поверочные передвижные УПМВ. Технические условия».
Рекомендации к применению
- в качестве рабочих эталонов 2 разряда при передаче единицы объема жидкости в соответствии с государственной поверочной схемой, а так же при проведении градуировки, поверки, калибровки и испытаний мер полной вместимости номинальной вместимостью от 1 до 50 м3 по ГОСТ 8.600-2011, резервуаров стальных горизонтальных цилиндрических номинальной вместимостью от 3 до 200 м3 по ГОСТ 8.346-2000 (с изменением № 1) и резервуаров стальных вертикальных цилиндрических номинальной вместимостью от 10 до 700 м3 по ГОСТ 8.570-2000 (с изменениями № 1 и № 2);
- при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
