Системы информационно-измерительные расширенного вибромониторинга "TIK-RVM"
Номер в ГРСИ РФ: | РБ 03 06 6946 19 |
---|---|
Раздел: | Средства измерений параметров движения и вибрации [6] |
Производитель / заявитель: | ООО НПП "ТИК", г. Пермь |
Описание типа РБ 03 06 6946 19 [2019-06-14]
rb-03-06-6946-19_2019-06-14.pdf
|
Скачать |
Системы информационно-измерительные расширенного вибромониторинга «Т1К-RVM» (далее системы) предназначены для измерения виброускорения, виброскорости, вибропсремещения, осевого сдвига, частоты вращения, а также тока и напряжения.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 06 6946 19 |
Наименование | Системы информационно-измерительные расширенного вибромониторинга "TIK-RVM" |
Год регистрации | 2019 |
Номер сертификата | 12362 |
Дата регистрации | 2019-01-31 |
Срок действия | 2020-02-20 |
Получатель сертификата | ООО НПП "ТИК", г. Пермь, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ТИК"
Адрес: ул. Марии Загуменных, д. 14 "А", г. Пермь, 614067
Контакты: (342) 213-55-01, (342) 213-55-51
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия эталонного оборудования для поверки каналов измерения виброускорения с диапазоном измерения более 500 м/с^2 (ПИК) и рабочим диапазоном частот менее 5 Гц, насадки на микровинт микрометра. |
Методика поверки | Поверка проводится по ИМБР.468261.001-09МП (2009 г.). |
Признание поверки | Первичная при выпуске из производства и периодическая (временно, до создания эталонной базы в Республике Беларусь): ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №01-19). |
Поверители
Скачать
Описание типа РБ 03 06 6946 19 [2019-06-14]
rb-03-06-6946-19_2019-06-14.pdf
|
Скачать |
Описание типа
Назначение
Системы информационно-измерительные расширенного вибромониторинга «Т1К-RVM» (далее системы) предназначены для измерения виброускорения, виброскорости, вибропсремещения, осевого сдвига, частоты вращения, а также тока и напряжения.
Описание
Система представляет собой многоуровневый модульный программно-аппаратный комплекс, принцип действия которого основан на сборе и преобразовании входного сигнала первичного преобразователя в электрический сигнал, дальнейшей его обработке во вторичном преобразователе и контроллере и сравнении полученных значений с установленными уровнями срабатывания (уставками). Система позволяет осуществлять математический анализе полученного сигнала.
Система включает виброизмерительные каналы ИКВ-хх. измерительные преобразователи с унифицированными выходными сигналами по току и напряжению, контроллер, компьютер и стандартную аппаратуру передачи данных по интерфейсу.
Системы позволяют осуществлять прослой мониторинг без функций математическою анализа и диагностики и расширенный мониторинг с функциями математического анализа и диагностики.
В зависимости от измеряемых характеристик, типов виброизмерительных каналов и преобразователей, осуществляемого мониторинга системы выпускаются в нескольких модификациях.
Виброизмерительные каналы ИКВ-хх состоят из первичных преобразователей (DS-1. DS-2, DV-1) и устройств связи с объектами (УСО). Для DV-1 УСО представляет собой усилитель заряда, а для DS-1 и DS-2 вторичный преобразователь (драйвер). Каналы позволяют измерять виброускорение, виброскорость, виброперемещение, а также определять осевой сдвиг ротора, скорость вращения ротора и фазовый угол. Каналы могут иметь вход по току или напряжению.
Выходной сигнал виброизмерительного преобразователя и/или канала поступает на контроллер, где происходит его обработка (оцифровка и преобразование сигнала в значение характеристики) и сравнение с уставками.
Система относится к уровню взрывозащит ы ib ПС по ГОСТ Р 52350.25-2006.

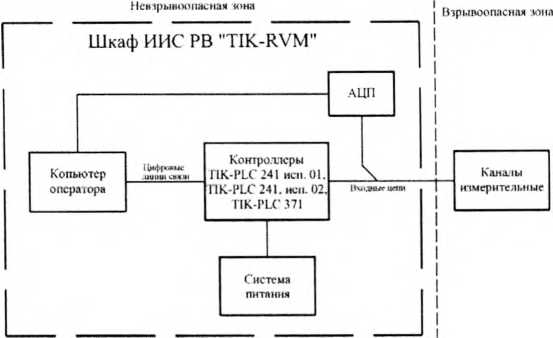

Структурная схема системы информационно-измерительной расширенного вибромониторинга «T1K-RVM» приведена на рисунке 1.

Рисунок 1 - Структурная схема системы информационно-измерительной
расширенного вибромониторинга «TIK.-R.VM»

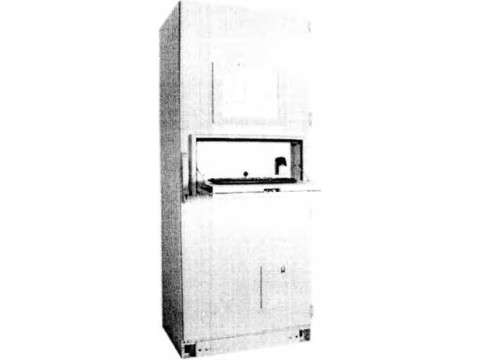

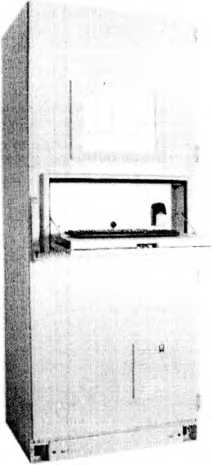

Внешний вид системы информационно-измерительной расширенного вибромониторинга «T1K-R.VM» приведен на рисунке 2.

Рисунок 2 - Внешний вид системы информационно-измерительной расширенного вибромониторинга «TIK.-RVM»
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное программное обеспечение, которое поставляется совместно с системой.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Setup-ES |
Номер версии (идентификационный номер) ПО |
4.9.13 |
Цифровой идентификатор ПО |
Ox EF213 |
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой сигнализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Наименование характеристики |
Значения |
Канал измерения виброускорения | |
Диапазоны измерения виброускорения (амил.значение), м/с2 |
от 0,1 до 10; от 0,2 до 30; от 0,5 до 100; от 0,8 до 200; от 1,0 до 300; от 1,5 до 500; от 2,0 до 1000 |
Диапазон рабочих частот, Гц |
от 3 до 10000 |
Пределы допускаемой основной приведенной погрешности на базовой частоте, % |
±7,5 |
Неравномерность амплитудно-частотной характеристики в диапазонах частот относительно базовой частоты, %, не более: от 5 до 5000 Гц от 3 до 5 Гц и от 5000 до 10000 Гц |
±10 ±20 |
Пределы допускаемой приведенной noi-решности во всем диапазоне рабочих температур, % |
±10,0 |
Канал измерения виброскорости | |
Диапазоны измерений СКЗ виброскорости, мм/с |
от 0,05 до 1; от 0,1 до 3; от 0,3 до 10; от 1 до 20; от 1 до 30; от 1 до 50; от 1 до 100 |
Диапазон рабочих частот, Гц |
от 10 до 1000 1 |
Пределы допускаемой основной приведенной погрешности на базовой частоте, % |
±7,5 |
Неравномерность амплитудно-частотной характеристики в диапазонах частот относительно базовой частоты, %, не более: св. 20 до 500 Гц включ.; от 10 до 20 Гц и св. 500 Гц до 1000 Гц включ. |
± 10 от 10 до минус 20 |
Пределы допускаемой приведенной погрешности во всем диапазоне рабочих температур, % |
±10,0 |
Канал измерения виброперемещения | |
Диапазоны измерений вибропсремещения, мкм: с DS-1 с DS-2 |
от 10 до 250 от 40 до 1000 |
Начальный (установочный) зазор, мм |
1,0 ±0,2 |
Диапазон рабочих частот, Гц |
от 3 до 500 |
Пределы допускаемой основной приведенной погрешности, % |
±5 |
Пределы допускаемой приведенной погрешности во всем диапазоне рабочих температур, % |
__ _ |
Канал измерения осевого сдвига | |
Диапазоны измерений осевого сдвига, мм: с DS-1 с DS-2 |
от 0,5 до 2,5 от 0,5 до 5,5 |
Начальные (установочные) зазоры, мм: для DS-1 для DS-2 |
1,5 ±0,02 3±0,02 |
Пределы допускаемой основной приведенной погрешности, % |
±2.5 |
Пределы допускаемой приведенной погрешности во всем диапазоне рабочих температур, % |
±5,0 |
Канал измерения частоты вращения | |
Диапазон измерения, об/мин |
от 0 до 6000 |
Начальный (установочный) зазор, мм |
1,0 ±0,2 |
Пределы допускаемой приведенной погрешности во всем диапазоне рабочих температур, % |
±0,1 |
Канал измерения тока | |
Диапазон измерения тока, мА |
от 0 до 20 |
Пределы допускаемой основной приведенной погрешности, % |
±0,1 |
Пределы допускаемой приведенной погрешности во всем диапазоне рабочих температур, % |
±0,2 |
Канал измерения напряжения | |
Диапазон измерения напряжения, В |
±10 |
Пределы допускаемой основной приведенной погрешности, % |
±0,2 |
Пределы допускаемой приведенной погрешности во всем диапазоне рабочих температур, % |
±0,4 |
Общие характеристики | |
Напряжения питания переменного тока (50±2 Гц), В |
220±10 |
1 Рабочие условия эксплуатации: i диапазон рабочих температур, °C шкафа УСО DS-1. DS-2 DV-1 DVA о тносительная влажность для шкафа, до, % |
от минус 20 до 40 от минус 50 до 45 от минус 50 до 135 от минус 50 до 125 от минус 50 до 75 95 |
Габаритные размеры, мм, не более: шкаф (высота * длина х ширина) УСО (высота х длина * ширина) DS-1 (диаметр х длина) DS-2 (диаметр * длина) DV-1 (диаметр х длина) DVA (диаметр х длина) |
2000 х 800 х 600 60 х Ю х 30 диаметр 8,5 * 50/ 70/ 90 диаметр 14,5 * 90 диаметр 38 х 40 диаметр 40 х 48 |
Масса, кг, не более: шкаф УСО, DS-l.DS-2, DV-1.DVA |
150 0,1 |
Знак утверждения типа
'Знак утверждения типа наносится на корпус шкафа методом наклейки.
Комплектность
Система информационно-измерительная расширенного вибромониторинга «Т1К-RVM» |
1шт. * (^состав по согласованию с заказчиком) |
Паспорт |
1 экз.* |
Руководство по эксплуатации |
1экз. * (копия) |
Руководство пользователя |
1экз. * (копия) |
Методика поверки |
1 экз. (копия) |
Разрешение Ростехнадзора |
1 экз. (копия) |
Сертификат соответствия |
1 экз. (копия) |
Свидетельство об утверждении типа средств измерений |
1 экз. (копия) |
Поверка
осуществляется по методике поверки ИМБР. 468261.001-09 МП «Система информационноизмерительная расширенного вибромониторинга «T1K-RVM», согласованной с ГЦИ СИ ФГУП «ВНИИМС» 25.12.2009 года.
Основные средства поверки: поверочная установка 2 разряда по ГОСТ 8.800-2012; вибростенд калибровочный переносной HI 803 (Госреестр СИ № 37167-08); микрометр гладкий МК (Госреестр СИ № 54224-13); вольтметр универсальный цифровой В7-34А (Госреестр СИ № 7982-80); катушка электрического сопротивления Р331 (Госреестр СИ № 1162-82); генератор сигналов низкочастотный ГЗ-123 (Госреестр СИ № 11 189-88); источник питания постоянного тока Б5-45 (Госреестр СИ № 5965-77).
Сведения о методах измерений
Руководство по эксплуатации «Система информационно-измерительная расширенного вибромониторинга «T1K-RVM» ИМБР. 468261.001 РЭ, раздел 1.9.
Нормативные документы
1. Технические условия ТУ 4222-028-12036948-2009.
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о тс х н и чес ком ре гул и ро в ан и и
