Приборы для измерения показателей качества и учёта электрической энергии серии РМ130Plus и РМ135
| Номер в ГРСИ РФ: | РБ 03 13 6969 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "ПРОИЗВОДСТВЕННО-ЛОГИСТИЧЕСКИЙ ЦЕНТР АВТОМАТИЗИРОВАННЫХ СИСТЕМ" (ПЛЦ АС), г. Москва |
|
Описание типа РБ 03 13 6969 19 [2020-05-11]
rb-03-13-6969-19_2020-05-11.pdf
|
Скачать |
Приборы для измерений показателей качества и учета электрической энергии серий РМ130 Plus (модификаций РМ130Р Plus, РМ130Е Plus, РМ130ЕН Plus) и серий РМ135 (модификаций РМ135Е, РМ135ЕН), (далее - измерители) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц (специальные версии для частоты 25 и 400 Гц).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6969 19 |
| Наименование | Приборы для измерения показателей качества и учёта электрической энергии серии РМ130Plus и РМ135 |
| Год регистрации | 2019 |
| Номер сертификата | 12416 |
| Дата регистрации | 2019-02-27 |
| Срок действия | 2019-08-20 |
| Получатель сертификата | ООО "ПЛЦ АС", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПЛЦ АС"
Адрес: ул. Угрешская, д.2, стр.76, офис 101, 115088, г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП 58210-14 (утв. в 2014 г). |
| Признание поверки | Первичная при выпуске из производства: Вологодский ЦСМ (аттестат аккредитации - №RA.RU.311327, шифр поверительного клейма - БК)(НТК №02-19). |
Поверители
Скачать
|
Описание типа РБ 03 13 6969 19 [2020-05-11]
rb-03-13-6969-19_2020-05-11.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерений показателей качества и учета электрической энергии серий РМ130 Plus (модификаций РМ130Р Plus, РМ130Е Plus, РМ130ЕН Plus) и серий РМ135 (модификаций РМ135Е, РМ135ЕН), (далее - измерители) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц (специальные версии для частоты 25 и 400 Гц).
Описание
Конструктивно измерители выполнены в ударопрочном пылезащитном корпусе и представляют собой цифровые приборы, внешний вид которых представлен на рисунке 1.

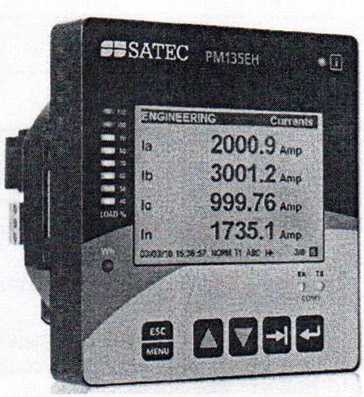

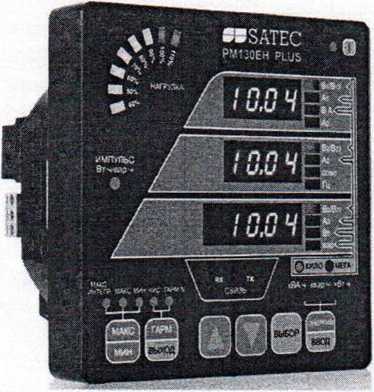

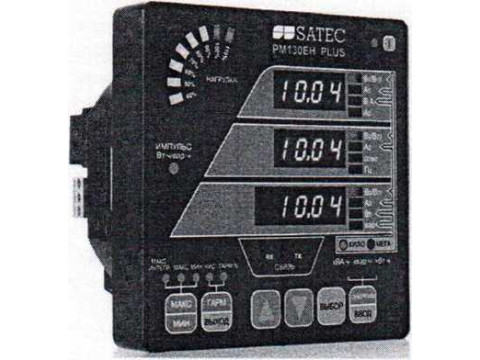

Рисунок 1 - Внешний вид измерителей модификаций РМ130ЕН Plus и РМ135ЕН
QDOQ
о 2000.9 w
ib 3001.2^
io 999.76 Ал.р
In 1735.1 Amp
ttunra n x .v «пик » »» □
SNEERING
Currente
SATEC pmi35eh
Измерители подключаются к сети через трансформаторы тока, подключение цепей напряжения может быть как прямым, так и через трансформаторы.
Принцип действия измерителей основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, в 32 или 64 раза превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются различные параметры электроэнергии. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки
■цифровой интерфейс, а также с помощью
приоора могут производиться диета кнопок управления. Измерите, ш К
О;
:oi 1муникации RS-485, протоколы ASCII,
Modbus’ и DNP3.0, МЖВзЕ-РНАв,
юрможна установка дополнительного
коммутационного порта Ethernet; протоколы Modbus TCP и DNP3 TCP, МЭК60870-5-101.
Измерители серии РМ130 Plus (модификации PMI3
Plus) оснащены 3-х оконным cbi РМ135 (модификации РМ135&
•диодным индикатором
ЗОЕ Plus.
о_£.
«рплее^хшзмеиитййт^хё 'кристаллйчежий дйсп.
\ табли«и Белаои-к /
[лей.
А.
Визуальное различие двух вариантов дисплея показано на рисунке 1. Измерительные возможности различных модификаций обеих серий представлены в таблице 1.
Таблица 1 - Измерительные возможности различных модификаций
|
Параметр |
РМ130Р Plus |
РМ130Е Plus, РМ135Е |
PM130EHPlus, РМ135ЕН |
|
Ток |
+ |
+ |
+ |
|
Напряжение |
+ |
+ |
+ |
|
Частота |
+ |
+ |
+ |
|
Коэф, мощности |
+ |
+ |
+ |
|
Активная мощность |
+ |
+ |
+ |
|
Реактивная мощность |
+ |
+ |
+ |
|
Полная мощность |
+ |
+ |
+ |
|
Активная энергия |
+ |
+ | |
|
Реактивная энергия |
+ |
+ | |
|
Полная энергия |
+ |
+ | |
|
Несимметрия токов и напряжений |
+ |
+ |
+ |
|
Коэф, искажения синусоидальности тока и напряжения |
+ | ||
|
Коэф, гармонических составляющих тока и напряжения до (40-й гармоники) |
+ |
Все модификации могут быть оснащены одним из дополнительных модулей:
1. Модуль порта Ethernet (протоколы Modbus/TCP, DNP3/TCP, МЭК 60870-5-104).
2. Модуль порта RS-232/422/485 (протоколы Modbus RTU, МЭК 61870-5-101, DNP3, ASCII).
3. Модуль аналоговых выходов: 4 оптически изолированных аналоговых выхода с внутренним источником питания.
4. Модуль 4 дискретных входов и 2 релейных выходов.
5. Модуль 12 дискретных входов, 4 релейных выходов и порта связи Ethernet или RS-232/422/485
6. Модуль многотарифного учета электроэнергии с 4 дискретными входами и
батареей, обеспечивающей автономное питание часов при перерывах в
электропитании.
Схема пломбирования измерителя от несанкционированного доступа приведена на рисунке 2.
Измерители выпускаются под торговой маркой фирмы SATEC, Израиль.
копия ВЕРНА
kS? Я ____
Рисунок 2 - Место пломбирования стрелкой)
£№РАЛЬНЫЙ ДИРЕКТОР
П00 «ПЛЦ АС»
1 Тульчинский 0.
гг несанкционированного до
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение измерителей записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное программное обеспечение |
РМ130 |
V11.23.XX |
- |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С».
Технические характеристики
Основные метрологические и технические характеристики измерителей приведены в таблицах 3 и 4.
Таблица 3 - Основные
|
Величины |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности измерений |
|
Напряжение фазное, В Номинальное значение задается при параметрировании и может принимать следующие значения: - при прямом включении без трансформатора: 3*220/380; 3*230/400; 3x400/690; - при включении через трансформатор напряжения: 3*57,7/100; 3*63,5/110; 3*69,2/120; 3*57,7; 3*63,5; 3*69,2 |
От 10 % до 120% номинального напряжения |
± 0,2 % * |
|
Номинальное значение силы тока 1 А или 5 А в зависимости от исполнения |
от 1 % до 200 % номинальной силы тока (для исполнения с номинальным значением 5 А) |
±0,2%** |
|
от 5 % до 200 % номинальной силы тока (для исполнения с ^номинальным значением Од) |
±0,2 % ** ................................._ |
меральный ДИРЕКТОР
|
Частота, Гц номинальное значение 50 Гц номинальное значение 60 Гц номинальное значение 25 Гц номинальное значение 400 Гц |
От 40 до 65 От 45 до 70 От 15 до 40 От 320 до 480 |
±0,02% ±0,04% ±0,04% ±0,04% |
|
Коэффициент мощности при значении силы тока не менее 2 % от номинальной, cos <р >Ю,5 |
± 0,2 % | |
|
Коэффициент искажения синусоидальности тока и напряжения относительно основной гармоники, % (только РМ130ЕН Plus, РМ135ЕН) |
При значениях коэффициента >1 %; при значениях силы тока и напряжения от 10 % до 200 % от номинальных |
± 1,5 % |
|
Коэффициент искажения синусоидальности тока относительно номинальной силы тока, % (только РМ130ЕН Plus, РМ135ЕН) |
±2% | |
|
Активная мощность, Вт |
При напряжении от 80 % до 120 % номинального значения, при силе тока от 2 % до 200 % номинального значения, cos <р >0,5 |
±0,5% |
|
Активная энергия, Втч; потребление/генерация |
Класс точности 0,5S по ГОСТ 31819.22-2012 |
±0,5% |
|
Реактивная мощность, вар |
При напряжении от 80 % до 120 % номинального значения, при силе тока от 2 % до 200 % номинального значения |
±0,5% |
|
Реактивная энергия, вар-ч; потребление/генерация |
± 0,5 % | |
|
Полная мощность, ВА |
±0,5% | |
|
Полная энергия, В А ч; потребление/генерация |
±0,5% | |
|
Пределы допускаемой основной абсолютной погрешности хода внутренних часов измерителя, при 23°С, с/сут (требуется использование дополнительного модуля многотарифного учета электроэнергии) |
±0,45 (Имеется возможность синхронизации от внешнего источника точного времени) | |
|
Пределы допускаемой дополнительной температурной погрешности хода внутренних часов измерителя, (с/сут)/°С (требуется использование дополнительного модуля многотарифного учета электроэнергии) |
±0,1 |
для измерений тока и напряжения ± 0,005 % / °C;
для измерений мощности и электроэнергии ± 0,01 % / °C.
Пределы дополнительной погрешности, вызванной влияющими величинами, соответствуют нормативам ГОСТ 31819.22-2012, пункт 8.2.
такж
а
Знак утверждения
Знак утверждения лица корпуса измерителя эксплуатационной
юится в виде наклейки на перед
тип
фским методом на т
ЕЦЕРАЛЬНЫЙ ДИРЕКТОР 00 «ПЛИ АС» Тульчинский 0.
Хверхность ie листы
ЭД
7
Таблица 4 - Технические
|
Потребляемая мощность по цепям напряжения (на фазу), не более, В-А |
0,4 |
|
Потребляемая мощность по цепям тока (на фазу), не более, В-А: при номинальном токе 5 А при номинальном токе 1 А |
0,1 0,02 |
|
Потребляемая мощность от источника питания, не более, В-А |
5 |
|
Сила стартового тока |
0,001 1ном |
|
Скорость обмена информацией по цифровым интерфейсам: RS-485, RS-232/422/485, кбит/с GPRS-модем, кбит/с PROF1BUS, Мбит/с Ethernet, Мбит/с |
до 115,2 до 115,2 до 12 до 10/100 |
|
Пределы допускаемой основной абсолютной погрешности хода внутренних часов измерителя, при 23 °C, с/сут (при использовании дополнительного модуля многотарифного учета электроэнергии) |
±0,45 Имеется возможность синхронизации от внешнего источника точного времени |
|
Пределы допускаемой дополнительной температурной погрешности хода внутренних часов счетчика, (с/сут)/ °C (при использовании дополнительного модуля многотарифного учета электроэнергии) |
±0,1 |
|
Встроенные часы, срок службы батареи, при 23 °C (при использовании дополнительного модуля многотарифного учета электроэнергии) |
5 лет |
|
Срок хранения данных профиля нагрузки активной и реактивной энергии в «прямом» и «обратном» направлениях при времени интегрирования 30 мин, не менее |
180 дней |
|
Срок хранения данных в памяти при отсутствии питания, не менее |
не ограничен |
|
Рабочий диапазон температур, °C Температура хранения, °C Влажность, % |
от минус 40 до 70 от минус 60 до 85 до 95 без конденсата |
|
Масса, кг, не более |
0,7 |
|
Габариты (длина х ширина х высота), мм, не более |
114 х 114 х 109 |
|
Средняя наработка на отказ, ч |
160000 |
|
Срок службы, лет, не менее ______ |
30 |
Комплектность
В комплект поставки входят:
измеритель - 1 шт.;
руководство по эксплуатации (на CD-диске) — 1 шт.;
CD-диск с программным обеспечением - 1 шт.;
паспорт - 1 шт.;
протокол заводских испытаний - 1 шт.;
методика поверки (на CD-диске) - 1 экз.
дополнительные модули (опционально, тип указывается в заказе) - 1 шт.
Поверка
Поверка осуществляется в соответствии с документом МП 58210-14 «Приборы для измерений показателей качества и учета электрической энергии серий РМ130 Plus и РМ135. Методика поверки», утверждённым ФГУП «ВНИИМС» 10.07.2014 г.
Основное оборудование, необходимое для поверки:
установка многофункциональная измерительная СМС 256 plus или калибратор электрической мощности Fluke6100A или иной, аналогичный с параметрами: переменное напряжение до 600 В, переменный ток до 20 А; частота 50 Гц, фазовый сдвиг между током и напряжением - 0 + 360°. Погрешность по напряжению и току не более ± 0,03 %, погрешность установки утла фазового сдвига не более 0,05°, погрешность установки частоты - не хуже 0,003 Гц.
Сведения о методах измерений
Приборы для измерений показателей качества и учета электрической энергии серий РМ130 Plus и РМ135. Руководство по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 "Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний”;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0.5S»;
ТУ 4220-002-09789851-2012 (Приборы для измерений показателей качества и учета электрической энергии серий РМ130 Plus и РМ135).
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
