Источники первичные точного времени УКУС-ПИ 02ДМ
| Номер в ГРСИ РФ: | РБ 03 15 7234 19 |
|---|---|
| Раздел: | Средства измерений времени и частоты [15] |
| Производитель / заявитель: | ООО "НТЦ "КОМСЕТ", г. Москва |
|
Описание типа РБ 03 15 7234 19 [2020-01-27]
rb-03-15-7234-19_2020-01-27.pdf
|
Скачать |
Источники первичные точного времени УКУС-ПИ 02ДМ (далее - источники) предназначены для воспроизведения единиц времени и шкалы времени, синхронизированных по сигналам ГНСС ГЛОНАСС/GPS, для синхронизации времени различного сетевого оборудования в сети связи общего пользования и технологических сетях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 15 7234 19 |
| Наименование | Источники первичные точного времени УКУС-ПИ 02ДМ |
| Год регистрации | 2019 |
| Номер сертификата | 12913 |
| Дата регистрации | 2019-10-01 |
| Срок действия | 2020-05-21 |
| Получатель сертификата | ООО "НТЦ "КОМСЕТ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НТЦ "КОМСЕТ"
Адрес: ул. 1-ая Парковая, д.7, 105037, г. Москва
Контакты: +7 (495) 921-29-12, факс: +7 (495) 921-29-13
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по КМЕП.468332.001.03 МП (2015). |
| Признание поверки | Признавать результаты первичной поверки при выпуске из производства, проводимой ВНИИФТРИ (аттестат аккредитации - №RA.RU.311478, шифр поверительного клейма - Т) (НТК №09-19). |
Поверители
Скачать
|
Описание типа РБ 03 15 7234 19 [2020-01-27]
rb-03-15-7234-19_2020-01-27.pdf
|
Скачать |
Описание типа
Назначение
Источники первичные точного времени УКУС-ПИ 02ДМ (далее - источники) предназначены для воспроизведения единиц времени и шкалы времени, синхронизированных по сигналам ГНСС ГЛОНАСС/GPS, для синхронизации времени различного сетевого оборудования в сети связи общего пользования и технологических сетях.
Описание
Принцип действия источников основан на приёме сигналов точного времени, передаваемых ГНСС ГЛОНАСС/GPS, и формировании последовательности эталонных сигналов 1 Гц, синхронизированных со шкалой времени UTC(SU).
Дополнительно обеспечивается выполнение функций сервера времени 1-го уровня (Stratum 1) и выдача информации о текущих значениях времени и даты по протоколу NTP (NetworkTimeProtocol) через интерфейсЕШегпе!, в соответствии с рекомендациями NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030).
Источники соответствуют подгруппе рабочие средства измерения времени и частоты согласно Государственной поверочной схеме ГОСТ 8.129-2013.
Вариантов исполнения два вида:
1. Конструктивно источники выполнены в пластиковом корпусе, с элементами крепления для установки на DIN-рейку.
2. Конструктивно источники выполнены в металлическом корпусе.
Источники выпускаются с питанием от источника постоянного тока напряжением 24 или 60 В с заземленным плюсом или от источника переменного тока напряжением 220 В, частотой 50 Гц.

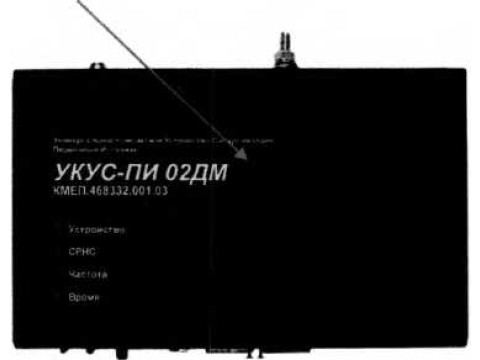

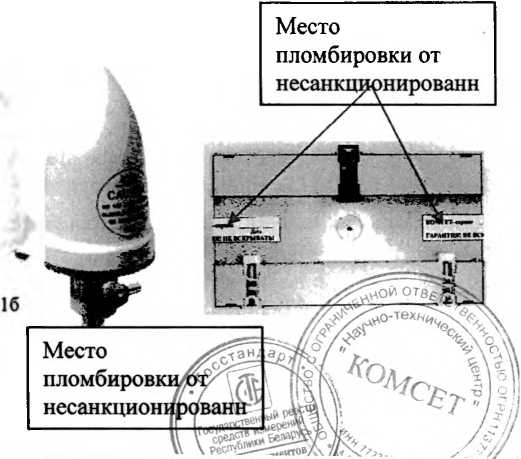

Общий вид источников и вид антенных блоков ШВЕА.464659.004 и GPSGL-STMG-SPI-40NCB изображены на рисунке 1а и 16 соответственно. Вид сзади с указанием защиты от несанкционированного доступа, выполненной с помощью однократно используемых наклеек изображен на рисунке 1в. Общий вид источников в металлическом корпусе изображен на рисунке 1г и 1д.
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид источников и схема пломбировки
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 1.3, с управляющими функциями.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
значение |
|
1 |
2 |
|
Наименование ПО |
TimeServer |
|
Идентификационное наименование ПО |
TS 1 3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3 |
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям источников, включая процессор, защищен конструкцией источников и этикеткой.
Конструкция источников исключает возможность несанкционированного влияния на встроенное ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики источников приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Амплитуда выходного импульсного сигнала частотой 1 Гц на нагрузке 50 Ом, В |
от 3,5 до 5 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мкс |
± 1 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) к шкале времени UTC(SU) в автономном режиме работы в течение 24 часов, мс |
±100 |
|
Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet, мкс |
±100 |
|
Электропитание: - от сети переменного тока: частотой, Гц напряжением, В - источника постоянного тока напряжением, В |
от 47,5 до 52,5 от 198 до 242 от 18 до 72 |
|
Потребляемая мощность, В А, не более |
6 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - вариант исполнения в пластиковом корпусе - вариант исполнения в металлическом корпусе |
160 х 95 х 60 105 х 150 х 30 |
|
Масса, кг, не более |
0,6 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха,°C - относительная влажность при температуре воздуха 25°С, %, не более |
от 5 до 40 80 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель источника в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы источника.
Комплектность
Комплект поставки включает:
- первичный источник точного времени УКУС-ПИ 02ДМ;
- антенный кабель*;
- блок антенный GPS/ГЛОНАСС*;
- кабель питания (для вариантов с питанием от сети переменного тока);
- руководство по эксплуатации КМЕП.468332.001 РЭ;
- методика поверки КМЕП.468332.001 МП;
* тип выбирается при заказе
Поверка
осуществляется в соответствии с документом КМЕП.468332.001.03 МП "Инструкция.
Источники первичные точного времени УКУС-ПИ 02ДМ. Методика поверки", утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C (per. № 52614-13): среднее квадратическое отклонение случайной составляющей инструментальной погрешности синхронизации ШВ к
ШВ UTC(SU) 15 нс;
- частотомер универсальный CNT-90 (per. № 41567-09): диапазон
рИ OTGf
частот от 0,001 Гц до 300 МГц, пределы допускаемой относитедьв частоте внутреннего опорного генератора ± SHO’6;
- устройство синхронизации частоты и времени Метроном-300 (per. № 56465-14): пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPSi 7 10'11.
Сведения о методах измерений
"Источники первичные точного времени УКУС-ПИ 02ДМ. Руководство по эксплуатации КМЕП.468332.001 РЭ".
Нормативные документы
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия КМЕП.468332.001-2014ТУ.
