Калибраторы температуры "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К"
| Номер в ГРСИ РФ: | РБ 03 10 7552 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 10 7552 20 [2020-05-19]
rb-03-10-7552-20_2020-05-19.pdf
|
Скачать |
Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (далее по тексту - калибраторы или калибратор) предназначены для воспроизведения и поддержания заданной температуры с возможностью автоматической реализации заданной последовательности температур и реализации реперных точек затвердения индия, олова, цинка и алюминия, а также для измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80 и термопреобразователей, использующих HART-протокол для обмена информацией.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7552 20 |
| Наименование | Калибраторы температуры "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К" |
| Год регистрации | 2020 |
| Номер сертификата | 13398 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по НКГЖ.405173.003-01 МП ( 2014 г.). Межповерочный интервал - не более 12 месяцев для калибраторов с индексом заказа А; не более 24 месяцев с индексом заказа В. |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (аттестат аккредитации - №RA.RU.311317, шифр поверительного клейма - ВСП)(НТК №04-20). |
Поверители
Скачать
|
Описание типа РБ 03 10 7552 20 [2020-05-19]
rb-03-10-7552-20_2020-05-19.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (далее по тексту - калибраторы или калибратор) предназначены для воспроизведения и поддержания заданной температуры с возможностью автоматической реализации заданной последовательности температур и реализации реперных точек затвердения индия, олова, цинка и алюминия, а также для измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80 и термопреобразователей, использующих HART-протокол для обмена информацией.
Описание
Принцип работы калибраторов основан на воспроизведении и поддержании температуры в термостатирующем блоке и блоке сравнения. Температура контролируется встроенными термопреобразователями.
Калибраторы могут использоваться как в режиме калибратора, так и в режиме высокостабильного термостата с однородным температурным полем в блоке сравнения, а также в режиме термостата для ампул реперных точек температурной шкалы МТШ-90.
Конструктивно калибраторы выполнены в виде моноблоков. Их основными функциональными частями являются термостатирующие блоки, блоки сравнения, измерители-регуляторы температуры прецизионные, 4-х канальные модули измерений вышеуказанных электрических сигналов и цифровых сигналов НART-протокола (далее по тексту - ИМКТ).
Термостатирующий блок состоит из: основного блока («ЭЛЕМЕР-КТ-150К», «ЭЛЕ-МЕР-КТ-200К»); основного блока, верхнего и нижнего охранных блоков («ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К»). Верхний и нижний охранные блоки служат для выравнивания температурного поля основного блока. Вся конструкция окружена теплоизоляцией и пассивными экранами. Вентилятором осуществляется обдув воздухом термостатирующего блока калибраторов «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» и радиаторов калибраторов «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К».
Каналы в термостатирующем блоке используются для поверки (калибровки) рабочих средств измерений. В центральный канал термостатирующего блока могут помещаться блоки сравнения с каналами, предназначенными для эталонного и поверяемых термопреобразователей сопротивления, ампулы с металлами для реализации реперных точек затвердевания индия, олова, цинка, алюминия.
Измеритель-регулятор температуры, обеспечивающий задание и поддержание температуры, является микропроцессорным прибором с возможностью перепрограммирования. Он имеет в зависимости от конструктивного исполнения калибраторов два или три канала регулирования, каждый со своим термопреобразователем и нагревателем. В качестве термопреобразователя в канале регулирования температуры основного блока используется платиновый термопреобразователь сопротивления
Калибраторы изготавливаются следующих модификаций: «ЭЛЕМЕР-КТ-150К/М1», «ЭЛЕМЕР-КТ-200К/М1», «ЭЛЕМЕР-КТ-500£/Ш^ «ЭЛЕМЕР-КТ-650К/М1» - с повышенной точностью; «ЭЛЕМЕР-КТ-15ОК/М^^^ЯЁМЕР-КТ-2ООК/М1И», «ЭЛЕМЕР-КТ-500К/М1И», «ЭЛЕМЕР-КТ-650К/М1И>>А 9 повышенной точностью и с ИМКТ; «ЭЛЕМЕР-КТ-1 50К/М2», «ЭЛЕМЕР-КТ-200К/М2», «ЭЛЕМЕР-КТ-500К/М2», «ЭЛЕМЕР-КТ-650К/М2»
- с центральным каналом для размещения в нем ампул с металлами для реализации реперных точек затвердевания индия, олова и цинка или блока сравнения с набором отверстий под поверяемые термопреобразователи и эталонный (образцовый) термометр (далее - цен тральным каналом) с целью повышения точности результата измерений, выполняемых при передаче размера единицы температуры: «ЭЛЕМЕР-КТ-150К/М2И», «ЭЛЕМЕР-КТ-200К/М2И», «ЭЛЕМЕР-КТ-500К М2И». «ЭЛЕМЕР-КТ-650К/М2И» - с центральным каналом и с ИМКТ.

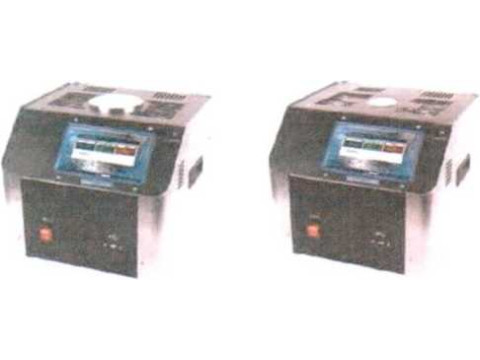

Фотографии общего вида калибраторов представлены на рисунке I.
«ЭЛЕМЕР-КТ-150К/М1И»
«ЭЛЕМЕР-КТ-200К М1»
«ЭЛЕМЕР-КТ-200К/М2»
«ЭЛЕМЕР-КТ-200К/М1И»
«ЭЛЕМЕР-КТ-200К М2И»
«ЭЛЕМЕР-КТ-500К/М1».
«ЭЛЕМЕР-КТ-650КМ1»
«ЭЛЕМЕР-КТ-500К Ml И» «ЭЛЕ МЕР-КТ-650К М1И »
«ЭЛЕМЕР-КТ-500К/М2», «ЭЛЕМЕР-КТ-650К/М2»
«ЭЛЕМЕР-КТ-500К/М2И», «ЭЛЕМЕР-К1-650К,М2И>
Рис. 1
Дли документов
Государственный реестр средств измерений Республики Беларусь
Ilpoi раммнос обеспечение
В калибраторах предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит из встроенной в калибратор температуры и ИМКТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных профаммных средств.
Внешнее ПО, предназначенное для взаимодействия калибраторов с компьютером и не оказывает влияния на метрологические характеристики калибраторов. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации калибраторов. Конфигурирование включает установку параметров связи калибраторов с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии калибраторов и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблицах 1.2:
Таблица 1 - Идентификационные данные внут реннего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Внутреннее НО ИМКТ |
|
Идентификационное наименование ПО |
IMKT vcr3.13.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.13 |
|
Цифровой идентификатор программного обеспечения |
С33396В4 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
11аименование программного обеспечения |
Программа настройки калибраторов температуры «ЭЛЕМЕР КТ-ххх |
|
Идентификационное наименование ПО |
KTconfig.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.23 |
|
1 (ифровой идентификатор программного обеспечения |
6916ADBB |
|
Алгоритм вычисления цифрового идентифика гора программного обеспечения |
CRC-32 |
Технические характеристики
Основные метрологические характеристики калибраторов приведены в таблицах 3, 4. 5. 6. ИМКТ - в таблице 7.
Таблица 3 - Основные метрологические характеристики «ЭЛЕМЕР-КТ-150К»
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация калибратора |
«ЭЛЕМЕР-КТ-150К/М1» «ЭЛЕМЕР-КТ-150К/М1И» |
«ЭЛЕМЕР-КТ-15ОЮМ2» «ЭЛЕМЕР-КТ-150К/М2И»! | ||
|
Диапазон воспроизводимых температур. °C |
от минус 45'*’ до плюс |
50 | ||
|
Пределы допускаемой абсо-гпотной пофешности воспро-взведения заданной температуры (в зависимости от индекса заказа). °C |
Индекс заказа |
Индекс заказа | ||
|
А |
В |
А |
В | |
|
±(0,02 + 0.0002|t|) |
±(0.03 + 0.0003 |t|) |
- |
±(0.03 + 0.0003 HI) 1 | |
|
Нестабильность поддержания температуры за 30 мин. °C |
±0,01 |
- |
±0,01 | |
|
Н еод и о родн ост ь тем 11 ерату р-ного поля по высоте рабочей зоны от 0 до 60 мм. °C |
±(0.02 + 0,0003|t|) |
±(0.03 + 0.0004|t|) |
- |
±(0.03 + 0.0004 |t|) |
|
Разность воспроизводимых температур в каналах с одинаковыми диаметрами.°C |
±(0,01 + 0.0001 Цр) ±(0,02 + 0,0001 |t|) |
- |
±(0.01 + 0,0001 ±(0.02 + 0,0001 |t|) | | |
|
Единица наименьшего разряда,°C |
0,001 |
- |
0.001 | |
|
Примечания: 1 1 При температуре окружающего воздуха 20 °C. 1 ' По требованию потребителя. | ||||
Таблица 4 - Основные метрологические характеристики «ЭЛЕМЕР-КТ-200К»
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация калибратора |
«ЭЛЕМЕР-КТ-200К/М1» «ЭЛЕМЕР-КТ-200К/М1 И» |
«ЭЛЕМЕР-КI-200K М2» «ЭЛЕМЕР-КТ-200К/М2И» | ||
|
Диапазон воспроизводимых температур, °C |
от минус 10' 'до плюс 200 | |||
|
Пределы допускаемой абсо-лютной погрешности воспро-изведения заданной температуры (в зависимости от индекса заказа). °C |
Индекс заказа |
Индекс заказа | ||
|
А |
В |
А |
в | |
|
±(0,02 + 0.0002|1|) |
±(0.03 + 0.0003 |t|) |
- |
±(0.03 + 0.0003 |t|) I | |
|
11естабильность поддержания температуры за 30 мин, °C |
±0,01 |
- |
±0.01 | |
|
Неоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °C: - от минус 10 до плюс 110 °C - св. плюс 110 до плюс 200 °C |
±(0.02 + 0.0003-|t|) ±(0.03 + 0,0004 |t|) |
±(0,03 + 0.0004Ц1) |
- |
±(0.03 + 0.0004 |t|) |
|
Разность воспроизводимых температур в каналах с одинаковыми диаметрами.°C |
±(0.02 +0.0003 |t|) |
±(0.02 + 0.0003|t|) |
- |
±(0.03 + 0,0004 |t|); ±(0.01_+_0.000 Г |t|)'“’ |
|
1 Таименование характеристики |
д 1 Значение характеристики | ||
|
Модификация калибратора |
«ЭЛЕМЕР-КТ-200К/М)» «ЭЛЕМЕР-КТ-200К/М1 И» |
«ЭЛЕМЕР-КТ-200К.М2» «ЭЛЕМЕР-К Г-200К-М2И» | |
|
Единица наименьшего разряда,°C |
0.001 |
- |
0.001 |
Примечания:
1 'При температуре окружающего воздуха 20 °C.
1 Для сменного блока.
Таблица 5 - Основные метрологические характеристики «ЭЛЕМЕР-КТ-500К»
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация калибратора |
«ЭЛЕМЕР-КТ-500К/М1» «ЭЛЕМЕР-КТ-500К/М1 И» |
«ЭЛЕМЕР-КТ-500К.М2» «ЭЛЕМЕР-К1-500К/М2И» | ||
|
Диан азон воен ро из води м ых температур. °C |
от плюс 28(*’ до плюс 500 | |||
|
11ределы допускаемой абсо-лютной погрешности воспро-изведения заданной температуры (в зависимост и от индекса заказа). °C |
Индекс заказа |
Индекс заказа | ||
|
А |
В |
A |
в | |
|
=(0.02 + 0.0002|t|) |
±(0.03 + 0,0003 |t|) |
- |
±(0.03 ± 0.0003-|t|) | |
|
Нестабильность поддержания температуры за 30 мин. °C |
±(0,01 * 0.000 l|t|) |
- |
±(0.01 ± 0,0001 |t|) | |
|
Неоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °C |
=(0.02 - 0.0002ф|) |
±(0.02 + 0,0004 |t|) |
- |
±(0.02 + 0,0004|t|) ±(0.01+0.0007 |t|)| |
|
Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °C |
=(0.02 + 0.0003 |t|) |
±(0,02 + 0.0004|t|) |
- |
±(0.02 + 0.0004|t|) ±(0,01 ± 0,0002-|t|)'“’ 1 |
|
Единица наименьшего разряда. °C |
0.001 |
0,001 | ||
|
Примечания: При температуре окружающего воздуха 20 °C. ' 1 Для сменного блока. | ||||
|
Таблица 6 - Основные метрологические характеристики «ЭЛЕМЕР-К Г-650К» | ||||
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация калибратора |
«ЭЛЕМЕР-КТ-650К/М1» «ЭЛЕМЕР-КТ-650К/М1 И» |
«ЭЛЕМЕР-КТ-650К/М2» «ЭЛЕМЕР-К Г-650КМ2И» | ||
|
Диапазон воспроизводимых температур. °C |
от плюс 28( ' до плюс 650 | |||
|
Пределы допускаемой абсо-потной погрешности воспро-изведения заданной температуры (в зависимости от индекса заказа). °C |
Индекс заказа |
Индекс заказа | ||
|
А |
В |
А |
в | |
|
±(0,03 ±0,0003-|t|) |
- |
±(0.03 ± 0.0003Ф1) | ||
|
Нестабильность поддержания температуры за 30 мин, °C |
±(0.01 ± 0,0001 |t|) |
±(0.01 -0.0001-1Ф Л. лЛ 1 | ||
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация калибратора |
«ЭЛЕМЕР-КТ-650К/М1» |
«ЭЛЕМЕР-КТ-650К/М2» «ЭЛЕМЕР-КТ-650К/М2И» | ||
|
«ЭЛЕМЕР-К' |
Г-650К/М1И» | |||
|
11еоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °C |
±(0,02 + 0,0002|t|) |
±(0,02 + 0,0004|t|) |
- |
±(0.02 ± 0.0004-|t|) ±(0,01 +0.0007|t|)(**) |
|
Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °C |
±(0.02 ± 0,0003 |t|) |
±(0,02 ±0,0004-|t|) |
- |
±(0.02 + 0,0004|t|) ±(0,01 ±0,0002-|t|)(“> |
|
Единица наименьшего разряда.°C |
0,001 |
- |
0,001 | |
|
Примечания: (Ф) При температуре окружающего воздуха 20 °C. (**) Для сменного блока. | ||||
Пределы допускаемой абсолютной погрешности воспроизведения температуры в ампулах реперных точек «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К», не должны превышать, °C:
индия
олова
цинка
±0,002;
±0,003;
±0,01.
Таблица 7 - Основные метрологические
ИМКТ
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерительных каналов |
Тип первичного преобразователя |
В соответствии с ГОСТ |
|
Темпера-тура |
-50...0°С |
±0,015 °C |
ЮМ, 50М, 53М, 100М |
6651-2009 |
|
0...200 °C |
±(710'5-t +0.015) °C | |||
|
-200...0 °C |
±0,015 °C |
10П, 50П. 100П, 500П, 1000П; Pt 10, Pt50, Pt 100, Pt500. Pt 1000 | ||
|
0...600 °C |
±(7-10‘5-t +0,015) °C |
10П. 50П. 100П. 500П; Pt 10, Pt50, Pt 100. Pt500 | ||
|
0...250 °C |
±(7-10<t± 0,015) °C |
1000П; PtlOOO | ||
|
-50. ..1300 °C |
±0,2 °C<Ф) |
TXA(K) |
Р 8.585-2001 | |
|
-50...600 °C |
±0,1 °С(*) |
TXK(L) | ||
|
-50...900 °C |
±0,1 °С(‘) |
TXKh(E) | ||
|
-50...1100 °C |
±0,2 °C(Ф) |
ТЖК(З) | ||
|
290...600 °C |
±1,0 °с(ф) |
ТПР(В) | ||
|
601. ..1800 °C |
±0,6 °с(,) | |||
|
0...1800 °C |
±0,6 °с(ф) |
ТПП(8) | ||
|
0...1800 °C |
±0,6 °С(*} |
ТПП(И) | ||
|
0...1800 °C |
±0,5 °С(,) |
TBP(A-l) | ||
|
1801. ..2500 °C |
±0,7 0С(*’ | |||
|
0...1800 °C |
±0,5 °С<*) |
TBP(A-2) | ||
|
0...1800 °C |
±0,5 °C(,) |
ТВР(А-З) | ||
|
-50...400 °C |
±0,1 °С(‘) |
TMK(T) | ||
|
-50...100 °C |
±0,1 °с(,) |
TMK(M) | ||
|
-50...1300 °C |
±0,2 °С(,) |
THH(N) |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерительных каналов |
Тип первичного преобразователя |
В соответствии с ГОСТ |
|
Ток |
0...25 мА |
±(10ч 1 + 1) мкА |
с унифицирован-ным выходным сигналом |
26.011-80 |
|
Напряже-ние |
-100...0...100 мВ |
±(710'5-|и| + 3) мкВ | ||
|
0...10В |
±(12,5 10'5 |Ц| +5) мВ | |||
|
Сопротивление |
О...ЮОм |
±610'4 Ом | ||
|
10...400 Ом |
±610'5 R Ом | |||
|
0...100 Ом |
±610'3 Ом | |||
|
100...2000 Ом |
±6 10'5 R Ом |
Примечание:
(> Пределы допускаемой дополнительной абсолютной погрешности канала измерений сигналов преобразователей термоэлектрических при использовании компенсационных кабелей № 03 и № 04: ±0,3 °C.
Питание калибраторов осуществляется от сети переменного тока с частотой (50 ±1) Гц и номинальным напряжением (220 Д,) В.
Мощность, потребляемая от сети переменного тока при номинальном напряжении сети. ВА. не более:
- для «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К»
- для «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» в режиме нагрева
в рабочем режиме
Калибраторы устойчивы к температуре окружающего воздуха от плюс 10 до плюс 35 °C.
Габаритные размеры и масса калибраторов не более значений, указанных в таблице 8.
|
Таблица 8 - Габаритные размеры и масса калибраторов | ||||
|
Модификация термостата |
Табари гные размеры, мм. не более |
Масса, кг, не более | ||
|
длина (глубина) |
ширина |
высота | ||
|
«ЭЛЕМЕР-КТ-150К/МЦИ)», «ЭЛЕМЕР-КТ-150К/М2(И)» |
360 |
330 |
290 |
16 |
|
«ЭЛЕМЕР-КТ-200К/М1 (И)», «ЭЛЕМЕР-КТ-200К/М2(И)>> |
360 |
330 |
290 |
20 |
|
«ЭЛЕМЕР-КТ-500К/М1 (И)». |
380 |
220 |
370 |
24 |
|
«ЭЛЕМЕР-КТ-500К/М2(И)>> |
400 | |||
|
«ЭЛЕМЕР-К Т-650К/М1 (И)». |
380 |
220 |
370 |
24 |
|
«ЭЛЕМЕР-К Г-650К/М2(И)» |
400 | |||
Средняя наработка на отказ не менее 15000 ч.
Средний срок службы не менее 5 лет.
Знак утверждения тина
Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на титульные листы паспортов НКГЖ.405173.003-01 ПС. 1 IKIЖ.405173.004-01 ПС. НКГЖ.405173.005-02ПС, НКГЖ.405173.005-01 ПС типографским способом.
Комплектность
Комплектность калибраторов приведена в таблице 9.
Таблица 9 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Кал и ораторы те м ператур ы «ЭЛЕМЕР-КТ-150» «ЭЛЕМЕР-КТ-200» «ЭЛЕМЕР-К Г-500» «ЭЛЕМЕР-КТ-650» |
НКГЖ.405173.003-01 НКГЖ.405173.004-01 НКГЖ.405173.005-02 НКГЖ.405173.005-01 |
1 шт. 1 шт. 1 шт. 1 шт. | |
|
2 |
Сетевой кабель |
1 шт. | ||
|
3 |
Интерфейсный кабель |
1 шт. | ||
|
4 |
Набор заглушек |
1 компл. |
для «ЭЛЕМЕР-КТ-150». «ЭЛЕМЕР-КТ-200» | |
|
5 |
Кабели соединительные |
1 компл. |
1 | |
|
6 |
Диск с программным обеспечением |
1 шт. | ||
|
7 |
Паспорт «ЭЛЕМЕР-КТ-150К» «ЭЛЕМЕР-КТ-200К» «ЭЛЕМЕР-КТ-500К» «ЭЛЕМЕР-КТ-650К» |
НКГЖ.405173.003-01 ПС НКГЖ.405173.004-01 ПС НКГЖ.405173.005-0211С НКГЖ.405173.005-01 ПС |
1 экз. 1 экз. 1 экз. 1 экз. | |
|
8 |
Методика поверки |
НКГЖ.405173.003-01МГ |
1 экз. |
Поверка
осуществляется по документу НКГЖ.405173.003-01 Mil «Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К». Методика поверки», утвержденному ФГУП «ВНИИМС» 05.12.2014 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный IITCB-4 2 разряда по ГОСТ 8.558-2009, диапазон температур от минус 50 до 232 °C;
- эталонный платиновый термометр сопротивления ПТС-10М 1-го или 2-го разряда, или Э ГС-25 1 -го разряда, диапазон температур от 0,01 °C до 660 °C;
- термопреобразователь сопротивления типа ТС-1388 06 L4 > Ln4 S00;
- термопреобразователь сопротивления типа ТС-1388 об, olO L,,., =40-50, Lh4 S00;
- термометр цифровой эталонный ТЦЭ 005/М2, диапазон измерений сопротивления от 0 до 375 Ом; ПГ: =0.0003 Ом;
- мегомметр Ф 4102/1-1М (ТУ 25-7534.005-87), диапазон измерений от 0 до 20000 МОм;
- меры электрического сопротивления однозначные типов МС ЗО5ОМ (номиналы 15 Ом.
750 Ом. 1000 Ом. 1500 Ом. КТ 0.001). МС 3050Т (номиналы 10 Ом. 25 Ом, 100 Ом. 150 Ом.
250 О.м. КТ 0.0005);
- компаратор напряжений РЗООЗ, диапазон от 10 нВ до 11,111110 В, КТ 0,0005;
- вольтметр универсальный В7-72, Госреестр № 26425-09:
- калибратор-измеритель унифицированных сигналов прецизионный ИКСУ-2012, Госре-сстр № 56318-14;
- термостат нулевой ТН-1М или сосуд Дыоара с льдо-водяной смесью.
Сведения о методиках (.методах) измерении содержатся в разделах «Порядок работы» паспортов НКГЖ 11KI"Ж.405173.004-01 ПС. НКГЖ.405173.005-02ПС. НКГЖ.405173.005-0
ПС,
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ТУ 4381-125-13282997-2014 Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К». Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Смотрите также
