Магазины мер сопротивлений петли короткого замыкания ММС-1
| Номер в ГРСИ РФ: | РБ 03 13 4430 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "СОНЭЛ", г. Москва |
Магазины мер сопротивлений петли короткого замыкания ММС-1 (далее по тексту магазины) предназначены для воспроизведения активного электрического сопротивления петли короткого замыкания электросетей переменного тока напряжением 220/380 В частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4430 14 |
| Наименование | Магазины мер сопротивлений петли короткого замыкания ММС-1 |
| Год регистрации | 2014 |
| Номер сертификата | 9111 |
| Дата регистрации | 2014-04-24 |
| Срок действия | 2018-08-23 |
| Получатель сертификата | ООО "СОНЭЛ", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "СОНЭЛ"
Адрес: Каширское шоссе, д. 65, г. Москва, 115583
Контакты: +7 (495) 287-43-53 / info@sonel.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: МП-060/447-2008 (для средств измерений, изготовленных до 01.05.2013); ММС-1-13 МП (для средств измерений, изготовленных после 01.05.2013). |
| Признание поверки | Первичная при выпуске из производства: ООО "СОНЭЛ" (номер реестра - №1201, шифр поверительного клейма - ВВО)(НТК №07-10). |
Поверители
Скачать
|
Описание типа РБ 03 13 4430 14 [2010-11-30]
rb-03-13-4430-14_2010-11-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4430 14 [2014-07-16]
rb-03-13-4430-14_2014-07-16.pdf
|
Скачать |
Описание типа
Назначение
Магазины мер сопротивлений петли короткого замыкания ММС-1 (далее по тексту магазины) предназначены для воспроизведения активного электрического сопротивления петли короткого замыкания электросетей переменного тока напряжением 220/380 В частотой 50 Гц.
Описание
Принцип действия магазинов заключается в ими гании с высокой точностью активного сопротивления петли короткого замыкания силовых цепей электросетей с возможностью кратковременного (30 - 40 мс) пропускания переменного тока большой силы (до 45 А).
Магазины мер сопротивлений петли короткого замыкания ММС-1 представляют собой настольные лабораторные приборы, содержащие 5 декад резисторов с номинальными значениями сопротивления ступеней 0,1; 1,0; 10; 100 и 1000 Ом, соединяемых последовательно через поворотные переключатели ступеней декад. Резисторы изготовлены из манганиновой проволоки, которая бифилярно намотана на керамических каркасах. Резисторы магазина образуют сочетания, которые позволяют получить ряд значений активного сопротивления от 0,1 до 4000 Ом.
На передней панели магазинов расположены:
- три зажимных клеммы, предназначенные для подключения магазина к измерительной схеме и заземления магазина;
- пять рукояток поворотных переключателей декад.
На задней панели магазинов установлены:
- два вентилятора, предназначенные для воздушного охлаждения резисторов магазина;
— тумблер включения питания вентиляторов;
- вывод кабеля сетевою электропитания вентиляторов воздушного охлаждения.

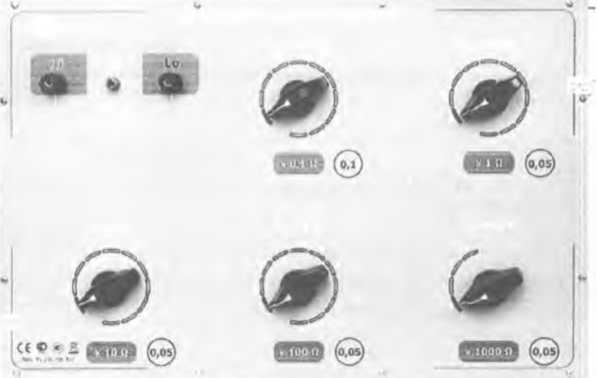

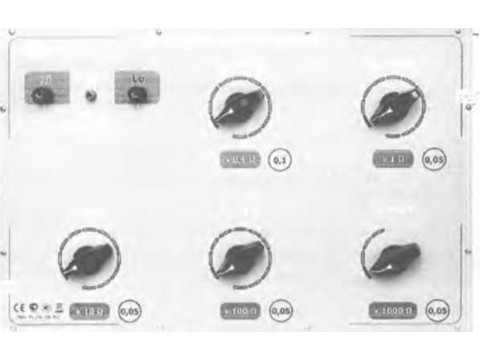

Фотография общего вида магазинов представлена на рисунке 1.
Рисунок 1 - Фотография общего вида магазинов мер сопротивлений петли короткого замыкания ММС-1
Технические характеристики
Основные метрологические и технические характеристики магазинов мер сопротивлений петли короткого замыкания ММС-1 представлены в таблицах 1 -2.
Таблица 1 Основные метрологические характеристики магазинов мер сопротивлений петли
короткого замыкания ММС-1
|
№ декады магазина |
Номинальные значения активного сопротивления R, Ом |
Предел допускаемой абсолютной погрешности воспроизведения |
Максимальное значение импульсного тока при кратковременном (30 - 40 мс) пропускании,А |
|
декада 1 |
0,1 /0,2/0,370,4/0,5/0,6/0.770,8/0.9/1,0 |
1 0.001 R |
45 |
|
декада 11 |
1/2/3/475/6/7'8'ОНО |
± 0,0005-R |
35 |
|
декада III |
10/20/30/40/50/60/70/80790/100 |
± 0,0005-R |
15 |
|
декада IV |
100/200/300/400/500/600/700/800/900/1000 |
± 0,0005-R |
2 |
|
декада V |
1000/2000/3000 |
± 0,0005-R |
0,3 |
Таблица 2 - Основные технические характеристики магазинов мер сопротивлений петли короткого замыкания ММС-1 ___ _____ _ __ _________
|
Характеристика |
Значение |
|
Напряжение питания |
220/230 В; 50 Гц |
|
Габаритные размеры (ширинахвысотахглубина), мм |
500 х 340 х 170 |
|
Масса, кг, не более |
12 |
|
Условия эксплуатации: температура окружающего воздуха, °C относи тельная влажность, % атмосферное давление, мм рт. ст. |
от плюс 10 до плюс 30 от 25 до 60 от 630 до 800 |
Знак утверждения типа
наносится на лицевую панель магазинов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки магазинов мер сопротивлений петли короткого замыкания ММС-1 представлен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Магазин мер сопротивлений петли короткого замыкания ММС-1 |
1 |
|
Кабель питания с сетевой вилкой |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу ММС-1-13 МП «Магазины мер сопротивлений петли короткого замыкания ММС-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 25 июня 2013 г. и входящему в комплект поставки.
Перечень основных среде i в. применяемых при поверке:
- мультиметр цифровой прецизионный 8508А
диапазон измерения электрического сопротивления: 0 -- 20 кОм
предел допускаемой абсолютной погрешности (AR): ± (0,0000075 — 0,000015)-R
Сведения о методах измерений
Методы измерений с помощью магазинов указаны в документе «Магазины мер сопротивлений петли короткого замыкания ММС-1. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величии. Общие технические условия».
2 'ГУ 4225-001-59600632-2007 «Магазин мер сопротивлений петли короткого замыкания ММС-1. Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательн ым требован ням.
