Клещи электроизмерительные серии CMP

Назначение

Клещи электроизмерительные серии СМР (далее - клещи) в зависимости от модификации предназначены для измерения силы переменного и постоянного тока, напряжения переменного и постоянного тока, электрического сопротивления, электрической емкости, частоты переменного тока, а также для преобразования электрических сигналов от термопары типа К в значение температуры.

Область применения - различные области деятельности при монтаже, обслуживании и ремонте электрических сетей, электроустановок и радиоэлектронной аппаратуры.

Описание

Клещи представляют собой сочетание трансформатора тока с измерительным устройством. Первичной обмоткой трансформатора служит проводник с током, охваченный разъемным магнитопроводом. Магнитный поток, наводимый в магнитопроводе, индуцирует во вторичной обмотке ток, проходящий через шунт. Полученный измерительный сигнал выпрямляется и через аналого-цифровой преобразователь (далее - АЦП) подается на жидкокристаллический дисплей. Измерение переменного напряжения основано на выпрямлении и делении измеряемой величины до нормированного уровня с последующим преобразованием АЦП. Измерение сопротивления осуществляется путем сравнения падения напряжения на измеряемом сопротивлении и на соединенном последовательно с ним образцовом резисторе. Измерение температуры обеспечивается за счет преобразования электрических сигналов от термопары типа К в значение температуры.

На передней панели клещей расположены входные разъёмы для подключения измерительных кабелей, поворотный переключатель режимов работы с функциональными клавишами и жидкокристаллический дисплей. На задней панели расположен отсек для установки элементов питания.

Клещи имеют две модификации: СМР-400 (исполнения - СМР-401, СМР-200, СМР-1006),   СМР-2000, отличающиеся конструкцией и функциональными возможностями.

Клещи являются портативными приборами и выполнены в пластмассовом

корпусе.

Общий вид клещей приведен на рисунке 1.

Место нанесения поверительного клейма-наклейки указано в при

в)                                     Г)                                     д)

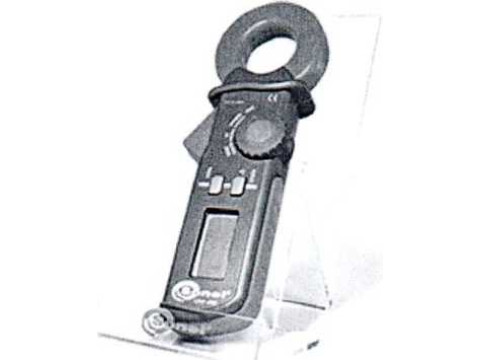

Рисунок 1 - Общий вид клещей электроизмерительных серии СМР а)-СМР-200; б)-СМР-400;

в) - СМР-401; г) - СМР-1006; д) - СМР-2000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики клещей указаны в таблицах Б.1, Б.2 Приложения Б.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки клещей определяется заказом в соответствии с технической документацией фирмы "Sonel S.A." (Польша).

Основной комплект поставки клещей включает:

- клещи

- руководство по эксплуатации

- комплект измерительных проводов (кроме СМР-200)

- термопара типа К (кроме СМР-200)

- футляр (кроме СМР-200)

1 шт.;

1 шт.;

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

МРБ МП.1948-2009 "Клещи электроизмерительные серии СМР. Методика поверки" (извещение об изменении №2).

Техническая документация фирмы "Sonel S.A." (Польша).

Заключение

Клещи электроизмерительные серии СМР соответствуют требованиям технической документации фирмы "Sonel S.A." (Польша), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 020 01262 до 03.11.2021).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY 112 02.1.0.0025.
