Устройства сбора и передачи данных УСПД "ГРАН-ЭЛЕКТРО"

Назначение

Устройства сбора и передачи данных УСПД «ГРАН-ЭЛЕКТРО» (далее -УСПД) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (далее - АСКУЭ), а также сбора, обработки, хранения и передачи информации в цифровом виде от счетчиков электрической энергии на верхний уровень АСКУЭ.

Область применения - промышленные предприятия и объекты энергосистемы.

Описание

В состав УСПД входят: вычислительный модуль, источник питания, преобразователи интерфейсов, модули коммуникации и коммутации, клеммная колодка, соединительные элементы, шкаф.

УСПД осуществляет сбор информации по цифровым интерфейсам со счетчиков следующих типов:

счетчики электрической энергии переменного тока статические «Гран-Электро СС-301» ТУ РБ 100832277.001-2001. Государственный реестр № РБОЗ 13 1316;

- счетчики статические активной энергии однофазные «Гран-Электро СС-101» ТУ BY 100832277.004-2006. Государственный реестр № РБ 03 13 2946.

Принцип действия УСПД заключается в получении данных о мощности, расходе и других параметров электроэнергии от счетчиков электрической энергии по цифровым интерфейсам, математической обработке, хранении и передачи информации в цифровом виде на верхний уровень АСКУЭ.

УСПД имеют модификации в зависимости от количества и типов цифровых интерфейсов (RS-232, RS-485, Ethernet), количества каналов связи через GSM-, GPRS-, 3G- модемы, наличия радиомодуля RFs для связи, функции синхронизации часов от сервера точного времени, рабочего температурного диапазона и конструктивного исполнения.

Структурная схема условного обозначения УСПД представлена на рисунках 1-3.

Устройство сбора и передачи данных

Рисунок 1 - Структурная схема условного обозначения УСПД (начало)

Х4

Функция синхронизации времени:___________

- с верхнего уровня АСКУЭ________________

- с сервера точного времени БелГИМ1)______

Диапазон рабочих температур:______________

- стандартный (от 5 °C до 50 °C)____________

- расширенный (от минус 20 °C до 55 °C) Конструктивное исполнение:________________

- в шкафу со степенью защиты оболочки IP54 - на монтажной панели____________________

Тип ПО: -ССПДС12 - eMaxTools______________________________

- Sofit DC__________________

Количество точек учета опрашиваемых УСПД:_____________

- от 1 до 128

Х5

О

1

Хб

С

Р

Рисунок 2 - Структурная схема условного обозначения УСПД (продо

Х7

IP54

IP00

х8

ние)

Дополнительное оборудование по выбору: Источник бесперебойного питания_______

Рисунок 3 - Структурная схема условного обозначения УСПД (окончание)

Примечания:

1) - функция синхронизации времени с сервером точного времени БелГИМ доступна только при подключении к сети Интернет;

2) - общее количество модемов (роутеров) не должно превышать четырех;

3) - под заказ допускается комплектовать версией источника бесперебойного питания с увеличенным временем автономной работы.

Пломбировка УСПД для ограничения несанкционированного доступа к элементам УСПД и нанесение знака поверки проводится в соответствии с приложением А.

Внешний вид УСПД модификации УСПД «ГРАН-ЭЛЕКТРО Х1Х2Х3/Х4/Х5-Х6-X7X8-Xg/Xio/Xn[Xi2]» приведен на рисунке 4.

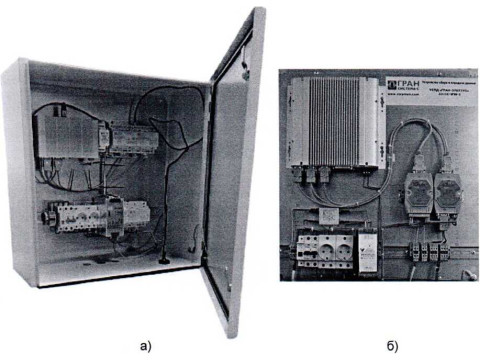

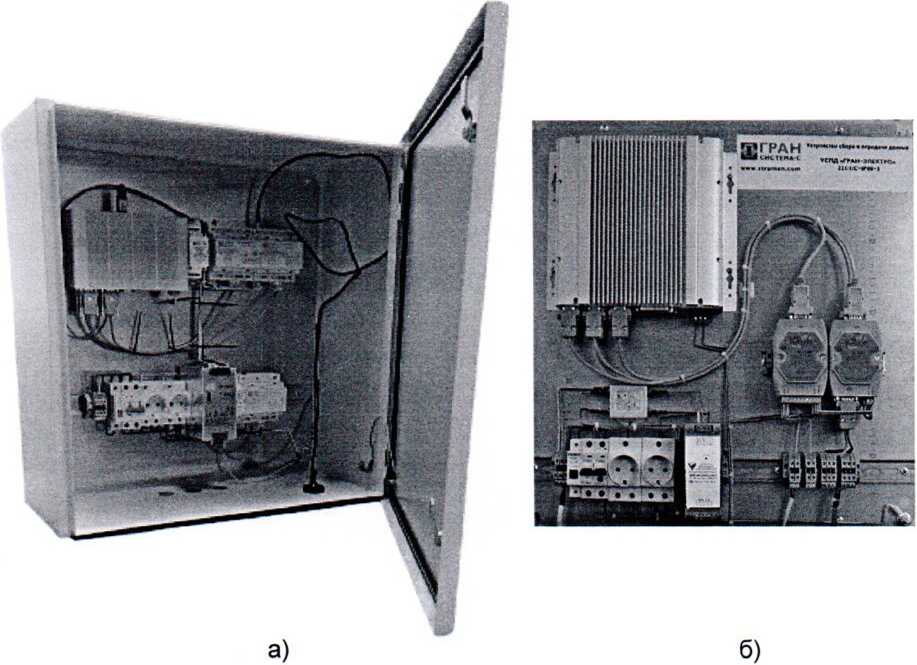

Рисунок 4 - Внешний вид УСПД, где а) УСПД «ГРАН-ЭЛЕКТРО Х1Х2Х3/Х4/Х5-IP54-X7X8-X9/Xio/Xii[Xi2]», б) УСПД «ГРАН-ЭЛЕКТРО X1X2X3/X4/X5-IPOO-X7X8-

X9/Xio/Xn[Xi2]»

Метрологические характеристики УСПД нормированы с учетом влияния встроенного программного обеспечения (далее - ПО). Идентификационные данные ПО, в зависимости от исполнения УСПД, приведены в таблице 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики УСПД указаны в

таблице 2.

Таблица 2 - Основные технические и метрологические характеристики

Окончание таблицы 2

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации и на этикетку типографским способом. Ламинированная этикетка наклеивается на лицевую панель УСПД.

Комплектность

Комплект поставки УСПД представлен в таблице 3.

Таблица 3 - Комплект поставки

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100832277.009-2008 Устройства сбора и передачи данных УСПД «ГРАН-ЭЛЕКТРО». Технические условия.

ТР ТС 004/2011 О безопасности низковольтного оборудования.

ТР ТС 020/2011 Электромагнитная совместимость технических средств.

TP 2018/024/BY Средства электросвязи. Безопасность.

МРБ. МП 1873-2009 Устройства сбора и передачи данных УСПД «ГРАН-ЭЛЕКТРО». Методика поверки.

Заключение

Устройства сбора и передачи данных УСПД «ГРАН-ЭЛЕКТРО» соответствуют требованиям ТУ BY 100832277.009-2008, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ЕАЭС BY/112 11.01. ТР004 003 43088, действительна до 19.10.2025), ТР 2018/024/BY (декларация о соответствии № BY/112 11.01. ТР024 003 08517, действительна до 23.10.2025).

Межповерочный интервал - не более 24 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. +375 17 378-98-13.

Аттестат аккредитации №BY/112 1.0025.
