Измерители температуры эталонные ИТЭМ
| Номер в ГРСИ РФ: | РБ 03 10 6158 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ЗАО "БМЦ", г. Минск |
Измерители температуры эталонные ИТЭМ (в дальнейшем - измерители) предназначены для точных измерений температуры в рабочем диапазоне температур, а также метрологической оценки рабочих средств измерений температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6158 20 |
| Наименование | Измерители температуры эталонные ИТЭМ |
| Год регистрации | 2020 |
| Номер сертификата | 13825 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2025-10-29 |
| Получатель сертификата | ЗАО "БМЦ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "БМЦ"
Адрес: 220050, г. Минск, пр. Независимости, 4, а/я 135
Контакты: (017)226-55-54
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2642-2016 (с изменением №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 6158 20 [2017-03-06]
rb-03-10-6158-20_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6158 20 [2022-02-10]
rb-03-10-6158-20_2022-02-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6158 20 [2019-01-30]
rb-03-10-6158-20_2019-01-30.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры эталонные ИТЭМ (в дальнейшем - измерители) предназначены для точных измерений температуры в рабочем диапазоне температур, а также метрологической оценки рабочих средств измерений температуры.
Область применения: для использования в качестве высокоточных средств измерений температуры в различных отраслях промышленности, в лабораториях и при проведении научных исследований.
Описание
Измеритель состоит из измерительного блока и платинового термометра сопротивления с номинальным сопротивлением 100 Ом или 10 Ом. Измеритель содержит внутренний микропроцессор, который преобразует измеренное значение сопротивления в значение температуры согласно положениям Международной температурной шкалы 1990 г. (МТШ-90). Термометр сопротивления соединяется с измерительным блоком по четырехпроводной схеме. Два независимых канала измерения позволяют регистрировать температуру или электрическое сопротивление двух датчиков, а также измерять разность температур.
Измеритель выполнен в пластиковом корпусе. На корпусе имеется ручка для переноски. На передней панели измерителя находится блок индикации и клавиатура. На задней панели - сетевой разъем, выключатель питания, клеммы для подключения датчиков температуры и 9-ти контактный разъем интерфейса RS-232C. Электронная часть прибора выполнена в виде одноплатной конструкции.
Внешний вид измерителя приведен на рисунке 1.
Схемы с указанием мест для нанесения знака поверки приведены в Приложении А.

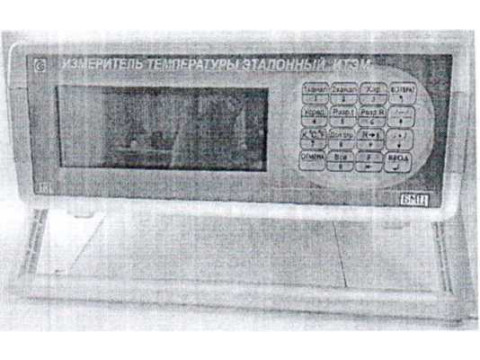

Рисунок 1. Внешний вид измерителя температуры эталонного ИТЭМ
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики приведены в таблице 1. Таблица 1
|
Характеристика |
Значение |
|
Максимальный диапазон измерения температуры среды |
от 193 К до 693 К (от минус 80 °C до плюс 420 °C) |
|
"раницы доверительного интервала абсолютной погрешности измерителя при доверительной вероятности 0,95 и коэффициенте охвата 2 для измерителя ИТЭМ в комплекте с платиновым термометром сопротивления с номинальным сопротивлением 100 Ом, не более - в диапазоне от 193,15 К до 234,16 К (от минус 80 °C до минус 38,8344 °C) - в диапазоне от 234,15 К до 273,16 К (от минус 38.8344 °C до плюс 0.01°С) - в диапазоне от 0.01 °C до 231,928 °C - в диапазоне от 231,928 °C до 419,527 °C |
±0,02 К ±0,01 К ±0.01 “С ±0.03 'С |
|
Границы доверительного интервала абсолютной погрешности измерителя при доверительной вероятности 0,95 и коэффициенте охвата 2 для измерителя ИТЭМ в комплекте с платиновым термометром сопротивления ,с номинальным сопротивлением 10 Ом, не более: - в диапазоне от 193,15 К до 273.16 К (от минус 80 °C до плюс 0,01°С) - в диапазоне от 0,01 °C до 29.7646 °C - в диапазоне от 29,7646 °C до 231.928 °C - в диапазоне от 231,928 °C до 419 527 °C |
I ±0.008 К ±0.003 СС гО.ООб °C ±0,015 СС |
|
Условия эксплуатации: -диапазон рабочих температур - относительная влажность воздуха |
от 15 °C до 25 °C до 80 % при 25 °C |
|
Масса измерителя, кг, не более |
3,0 |
|
Габаритные размеры, мм, не более |
320x320x120 |
|
Время установления рабочего режима, минут, не более |
30 |
|
Время непрерывной работы, ч. не более |
8 |
|
Потребляемая мощность. В А, не более _______ |
10 |
Знак утверждения типа
ом. и на
Знак утверждения типа наносится на паспорт типографским лицевую панель измерителя методом шелкографии или печати.
Комплектность
Комплект поставки измерителя приведен в таблице 2. Таблица 2
|
Наименование |
Количество |
|
Измеритель температуры эталонный ИТЭМ |
1 ШТ |
|
Платиновый термометр сопротивления с номинальным сопротивлением 100 Ом или 10 Ом1’ |
1 ШТ |
|
Кабель для подключения к мерам электрического сопротивления |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации_____________ ___________________________ Методика поверки МРБ МП.2642-2016 |
_1_ЗКЗ.__ 1 экз. ------------ |
Упаковка___________________________j 1 шт.
11 допускается поставка 2-х термо метров сопротивления।
Технические документы
ТУ BY 100270996.021-16 Технические условия. Измерители температуры эталонные ИТЭМ.
МРВ МП.2642-2016 "Измерители температуры эталонные ИТЭМ. Методика поверки".
Заключение
Измерители температуры эталонные ИТЭМ соответствуют техническим условиям ТУ BY 100270996.021-16, требованиям технических регламентов Таможенного Союза "О безопасности низковольтного оборудования", ТР ТС 004/2011. "Электромагнитная совместимость технических средств", ТР ТС 020/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01.ТР004 003 19879 от 20.12.2016).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт. 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
