Преобразователи температуры измерительные серии Temp ТТ (далее преобразователи) предназначены для измерения и преобразования входных сигналов от термопреобразователей сопротивления, преобразователей термоэлектирических, сигналов постоянного тока и напряжения постоянного тока в унифицированный выходной сигнал постоянного тока и цифровой сигнал на базе протокола HART или с использованием интерфейсов FOUNDATION Fieldbus, PROFIBUS РА, WirelessHART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3787 20 |
| Наименование | Преобразователи температуры измерительные серии Temp ТТ |
| Год регистрации | 2020 |
| Номер сертификата | 13829 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2025-10-29 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH"
Адрес: Dransfelder Str, 2, 37079, Goettingen
Контакты: +49 (0) 551 905 534 /CCC-support.deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1838-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 3787 20 [2017-11-21]
rb-03-10-3787-20_2017-11-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3787 20 [2021-02-15]
rb-03-10-3787-20_2021-02-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3787 20 [2009-08-17]
rb-03-10-3787-20_2009-08-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3787 20 [2012-11-26]
rb-03-10-3787-20_2012-11-26.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры измерительные серии Temp ТТ (далее преобразователи) предназначены для измерения и преобразования входных сигналов от термопреобразователей сопротивления, преобразователей термоэлектирических, сигналов постоянного тока и напряжения постоянного тока в унифицированный выходной сигнал постоянного тока и цифровой сигнал на базе протокола HART или с использованием интерфейсов FOUNDATION Fieldbus, PROFIBUS РА, WirelessHART.
Область применения - энергетика, химическая и другие отрасли промышленности и объекты бытового назначения. Преобразователи могут использоваться в составе электрических схем и установок, в аппаратуре технической диагностики, а также для комплексной автоматизации объектов энергетики.
Описание
Принцип действия преобразователей состоит в преобразовании электрического сопротивления, ЭДС, сигналов постоянного тока и напряжения постоянного тока в пропорциональный унифицированный выходной сигнал постоянного тока, линейно зависящий от измеряемой температуры и цифровой сигнал на базе протокола HART или с использованием интерфейсов FOUNDATION Fieldbus, PROFIBUS РА, WirelessHART.
Электронный блок преобразователей обеспечивает ..преобразование выходных сигналов от первичных преобразователей температуры, корректировку нуля и диапазона выходного сигнала, линеаризацию входных сигналов.
преобразователей в моделях с жидкокристаллическим дисплеем.
Преобразователи выпускают в исполнениях: ТТН200, ТТН300, TTR200, TTF200, TTF300, TTF300-W.
Внешний вид преобразователей приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Преобразователи температуры измерительные серии Тетр ТТ (исполнение TTR200)

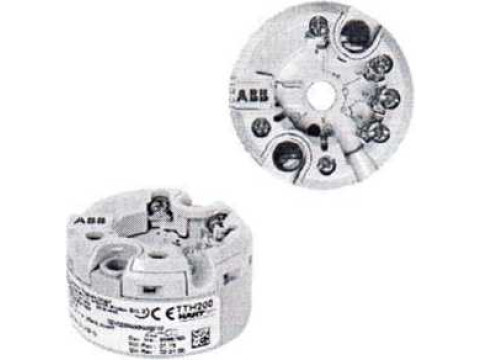

Преобразователи температуры измерительные серии Temp ТТ (исполнение ТТН200)
Преобразователи температуры измерительные серии Temp ТТ (исполнение ТТН300)

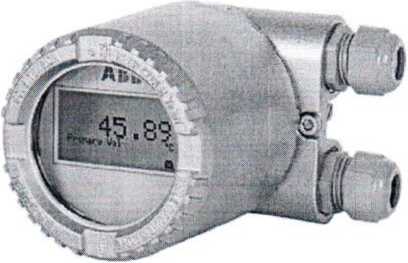

Преобразователи температуры измерительные серии Тетр ТТ (исполнение TTF200)

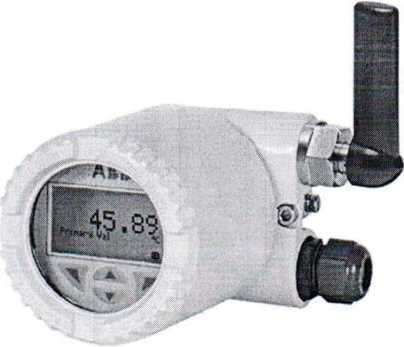

Преобразователи температуры измерительные серии Тетр ТТ с протоколом беспроводной передачи данных (исполнение TTF300-W)
Преобразователи температуры измерительные серии Тетр ТТ (исполнение TTF300)
Рисунок 1. Внешний вид преобразователей
Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны входных сигналов постоянного тока, диапазон выходных сигналов, пределы допускаемой основной абсолютной погрешности, пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды, условия эксплуатации, степень защиты оболочки, масса представлены в таблице 1, таблице 2, таблице 3.
|
Исполнения ТТН200, ТТН300, TTR200, TTF200. TTF300, TTF300-W | ||||
|
Характеристика входных сигналов |
Диапазон преобразования значений входных сигналов (настраиваемый) |
Пределы допускаемой основной абсолютной погрешности при преобразовании аналогового сигнала в цифровой при (23±5) °C, Ai |
Пределы допускаемой основной приведенной погрешности при преобразовании цифрового сигнала в аналоговый (цифровой) выходной (при (23±5) °С,у2 (кроме TTF300-W) | |
|
Соответствие ТИПА |
Тип термометров сопротивления/преобразователей термоэлетрических | |||
|
СТБ EN 60751-2011 |
RTD Pt 10 (а = 0,003850) |
от минус 200 °C до плюс 850 °C |
± 0,80 °C |
± 0,05 % |
|
RTD Pt50 (а = 0,003850) |
±0,16 °C | |||
|
RTD Pt 100 (а = 0,003850) |
± 0,08 °C | |||
|
RTD Pt200 (а = 0.003850) |
± 0,24 °C | |||
|
RTD Pt500 (а = 0.003850) |
±0.16 °C | |||
|
RTD Pt 1000 (а = 0,003850) |
± 0,08 °C | |||
|
Сопротивление |
от 0 до 500 Ом |
± 32 мОм |
± 0,05 % | |
|
от 0 до 5000 Ом |
±320 мОм | |||
|
СТБ ГОСТ Р 8.585- 2004 |
Тип К (Nil0Cr-Ni5) |
от минус 270 °C до плюс 1372 °C |
± 0,35 °C |
± 0,05 % |
|
Тип J (Fe-Cu45Ni) |
от минус 210 °C до плюс 1200 °C | |||
|
Тип N (Nil4CrSi-NiSi) |
от минус 270 °C до плюс 1300 °C | |||
|
Тип Т (Cu-Cu45Ni) |
от минус 270 °C до плюс 400 °C | |||
|
ТипЕ (Nil0Cr-Cu45Ni) |
от минус 270 °C до плюс 1000 °C | |||
|
Тип R(Ptl3Rh-Pt) |
от минус 50 °C до плюс 1768 °C |
± 0,95 °C | ||
|
Тип S (PtlORh-Pt) |
от минус 50 °C до плюс 1768 °C | |||
|
Тип В (Pt30Rh-Pt6Rh) |
от минус 0 °C до 1820 °C | |||
|
Напряжение |
от минус 125 мВ до плюс 125 мВ |
± 12 мкВ |
± 0,05 % | |
|
от минус 125 мВ до плюс 1100 мВ |
± 120 мкВ | |||
|
Пределы допускаемой основной абсолютной погрешности преобразования сигнала в унифицированный выходной сигнал: Л=А1Т72-НДИ/1ОО %, где ИДИ - значение настраиваемого диапазона измерений | ||||
|
Исполнения ТТН200, ТТН300, TTR200, TTF200, TTF300, TTF300-W | ||
|
Входной сигнал |
Пределы дополнительной допускаемой абсолютной погрешности преобразования аналогового сигнала в цифровой при отклонении температуры на 1 °C от (23±5) °C |
Пределы дополнительной допускаемой абсолютной погрешности преобразования цифрового сигнала при отклонении температуры на 1 °C от (23±5) °C (кроме TTF300-W) |
|
2-, 3-, 4-проводное подключение: RTD Pt 10 RTD Pt50 RTD Pt 100 RTD Pt200 RTD Pt500 RTD Pt 1000 |
± 0,04 °C ± 0,008 °C ± 0,004 °C ± 0,02 °C ± 0,008 °C ± 0.004 °C |
± 0,003 % |
|
Сопротивление в диапазоне: от 0 до 500 Ом от 0 до 5000 Ом от преобразователей термоэлектрических |
± 0,002 Ом ± 0,02 Ом ± [( 0,001 % х (МЕ[мВ] / MS[mB]) +(100 % х (0,009 °C / MS [°C])], где ME- наибольший предел измерения; MS - значение настраиваемого диапазона измерений |
± 0,003 % ± 0,003 % |
|
Напряжение: от минус 125 мВ до плюс 125 мВ от минус 125 мВ до плюс 1100 мВ |
± 1,5 мкВ ± 15 мкВ |
± 0,003 % |
|
Наименование характеристики | ||||||
|
ТТНЗОО |
TTF 300 |
TTF 300-W |
TTR 200 |
ТТН200 |
TTF200 | |
|
Масса, не более |
50 г |
1,25 кг |
1,25 кг |
70 г |
50 г |
1,25 кг |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 20 |
IP 66, IP 67 |
IP 66, IP 67 |
IP 20 |
IP 20 |
IP 66, IP 67 |
|
Выходы: - токовый - цифровой |
от 4 мА до 20 мА (настраиваемый) HART, PROFIBUS РА, FOUNDATION Fieldbus |
WirelessHART |
от 4 мА до 20 мА (настраиваемый) HART | |||
|
Диапазон напряжения питания от источника постоянного тока |
от 11 В до 42 В от 11 В до 30 В (для взрывозащитного исполнения) |
Стандартная литиевая батарея |
от 11 В до 42 В от 11 до 30 В (для взрывозащитного исполнения) | |||
|
Условия окружающей среды: - стандартно - для преобразователей с ЖКИ |
от минус 40 °C до плюс 85 °C (опционально от минус 50 °C до плюс 85 °C) от минус 20 °C до плюс 70 °C |
от минус 40 °C до плюс 85 °C |
от минус 40 °C до плюс 85 °C от минус 20 °C до плюс 70 °C | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки расходомеров определяется заказом и отражается в спецификации.
Стандартный комплект поставки включает:
- преобразователь - 1 шт;
- руководство по эксплуатации - 1 экз;
- упаковка - 1 шт;
- методика поверки (по запросу) - 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «ABB Automation Products GmbH» (Германия);
МРБ МП. 1838-2012 "Преобразователи температуры измерительные серии Temp ТТ, серии TF. Методика поверки".
Заключение
Преобразователи измерительные Temp ТТ соответствуют требованиям технической документации фирмы-изготовителя «ABB Automation Products GmbH» (Германия).
Межповерочный интервал - не более 24 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяца.
