Измерители-регистраторы параметров микроклимата "ТКА-ПКЛ"
| Номер в ГРСИ РФ: | РБ 03 10 7807 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НТП "ТКА", г. Санкт-Петербург |
|
Описание типа РБ 03 10 7807 20 [2021-01-26]
rb-03-10-7807-20_2021-01-26.pdf
|
Скачать |
Измерители-регистраторы параметров микроклимата «ТКА - ПКЛ» (далее - измерители) предназначены для измерений температуры, относительной влажности воздуха и атмосферного давления, с возможностью одновременного контроля параметров микроклимата в различных помещениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7807 20 |
| Наименование | Измерители-регистраторы параметров микроклимата "ТКА-ПКЛ" |
| Год регистрации | 2020 |
| Номер сертификата | 13835 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2024-10-22 |
| Получатель сертификата | ООО "НТП "ТКА", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НТП "ТКА"
Адрес: 193144, С.-Петербург, ул. Кирилловская, 14, а/я 234
Контакты: тел./факс (812)274-74-43 // E-mail: tka@mail.dux.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены при измерении атмосферного давления свыше 115 кПа (НТК № 11-20). |
| Методика поверки | Поверка проводится по 436-167-2019МП (2019 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП) (НТК № 11-20). Первичная поверка: ООО «Научные приборы и комплектующие», г. Санкт-Петербург, РФ (аттестат аккредитации - №RA.RU.313336, шифр поверительного клейма - ДЫЯ) (Комиссия №03-22). |
Поверители
Скачать
|
Описание типа РБ 03 10 7807 20 [2021-01-26]
rb-03-10-7807-20_2021-01-26.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регистраторы параметров микроклимата «ТКА - ПКЛ» (далее - измерители) предназначены для измерений температуры, относительной влажности воздуха и атмосферного давления, с возможностью одновременного контроля параметров микроклимата в различных помещениях.
Описание
Принцип работы измерителей основан на преобразовании физических параметров окружающей среды с помощью датчиков влажности, давления и температуры в электрический сигнал.
Измерители представляют собой портативные, моноблочные, мультиканальные носимые приборы циклического или непрерывного действия с возможностью настенного монтажа при помощи прилагаемого крепления. Датчики измеряемых параметров установлены в зонде, присоединенном к внешней стороне корпуса прибора.
Измерители можно включить в информационную сеть для осуществления объективного мониторинга и картирования микроклимата.
Питание измерителей осуществляется от встроенных аккумуляторов или от сети.
Таблица 1 - Модификации измерителей «ТКА-ПКЛ» по измеряемым параметрам
|
Модификация |
Измеряемые параметры | ||
|
Температура (t), °C |
Относительная влажность (RH), % |
Атмосферное давление (Р), кПа | |
|
ТКА-ПКЛ(26) |
О |
• | |
|
ТКА-ПКЛ(26)-Д |
о |
• |
• |
|
ТКА-ПКЛ(28) |
о |
• | |
|
ТКА-ПКЛ(28)-Д |
• |
• |
• |
|
ТКА-ПКЛ(29) |
• |
• | |
|
ТКА-ПКЛ(29)-Д |
о |
• |
• |
|
ТКА-ПКЛ(ЗО) |
<» |
• | |
|
ТКА-ПКЛ(30)-Д |
о |
• |
• |
Конструктивные особенности модификаций:
- мод. «ТКА-ПКЛ»(26) и «ТКА-ПКЛ»(26)-Д - имеется ЖК-индикатор, беспроводное исполнение, питание от встроенного аккумулятора;
- мод. «ТКА-ПКЛ»(28) и «ТКА-ПКЛ»(28)-Д - отсутствует ЖК-индикатор, интерфейс связи Ethernet, питание по стандарту IEEE 8O2.3af78O2.3at (инжектор РоЕ);
- мод. «ТКА-ПКЛ»(29) и «ТКА-ПКЛ»(29)-Д - отсутствует ЖК-индикатор. беспроводное исполнение, питание от встроенного аккумулятора 3.2 В;
- мод. «ТКА-ПКЛ»(30) и «ТКА-ПКЛ»(30)-Д - отсутствует ЖК-индикатор. интерфейс связи RS485 (Modbus), питание от источника постоянного тока.

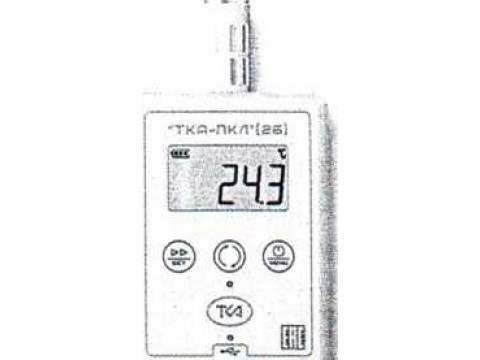

Общий вид измерителей представлен на рисунке 1.
«ТКА-ПКЛ»(26), «ТКА-ПКЛ»(26)-Д
«ТКА-ПКЛ»(28), «ТКА-ПКЛ»(29),
«ТКА-ПКЛ»(28)-Д «ТКА-ПКЛ»(26)-Д
«ТКА-ПКЛ»(30), «ТКА-ПКЛ»(30)-Д
Рисунок 1 - Общий вид измерителей

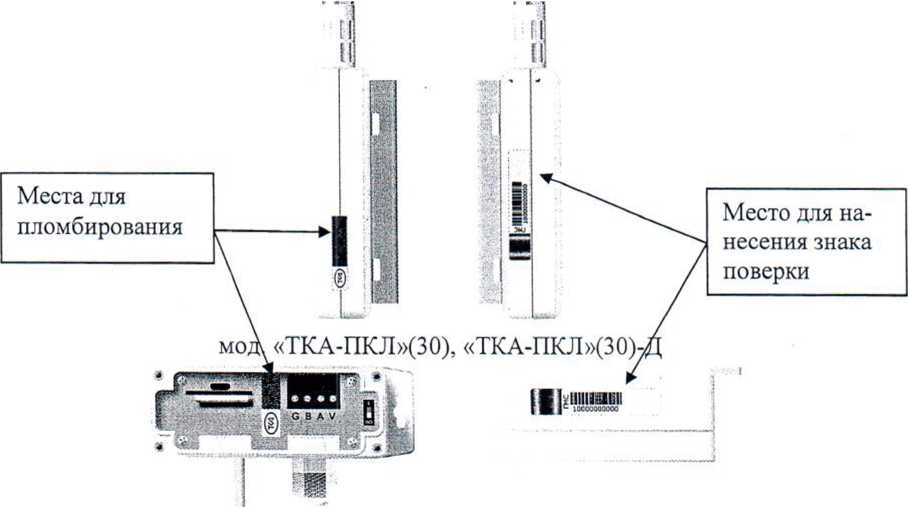

Элементы настройки измерительной части измерителей конструктивно защищены от несанкционированного проникновения пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного доступа повреждается. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлено на рисунке 2.
мод. «ТКА-ПКЛ»(26), «ТКА-ПКЛ»(26)-Д, «ТКА-ПКЛ»(28), «ТКА-ПКЛ»(28)-Д, «ТКА-ПКЛ»(29), «ТКА-ПКЛ»(29)-Д
Рисунок 2 - Схема пломбировки и места нанесения знака пове]
Программное обеспечение
Программное обеспечение (ПО) приборов «ТКА-ПКЛ» является встроенным ПО.
Метрологически значимым является встроенное ПО. загружаемое в измеритель при его производстве и не имеющее возможности считывания и модификации. ПО осуществляет сбор и обработку результатов измерений с датчиков, прием и передачу данных.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТКА-ПКЛ |
|
Номер версии (идентификационный номер) ПО |
1 .х.х |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты программного обеспечения от преднамеренных непреднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077—2014.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности воздуха при температуре от 0 до +60 °C. % |
от 5 до 98 |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности воздуха, % |
±3,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности относительной влажности воздуха при изменении температуры на каждые 10 °C, % |
±1,5 |
|
Диапазон измерений температуры воздуха, °C |
от - 30 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха в диапазонах, °C: от -30 до -10 включ. св. -10 до +15 включ. св.+15 до +25 включ. св.+25 до +45 включ. св.+45 до +60 |
±0.5 ±0,3 ±0,2 ±0,3 ±0,5 |
|
Диапазон измерений атмосферного давления. кПа |
от 70 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления при температурах, кПа: от -30 до +5 °C включ. св.+5 до +60 °C |
±0,4 ±0,2 |
|
Нормальные условия: - температура окружающей среды. °C - относительная влажность. %, не более - атмосферное давление, кПа |
от +15 до +25 98 от 70 до 120 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более __- атмосферное давление. кПа___________ |
от -30 до +60 98 от 7g до 120__ \\ \ ]] |
Цш докумевюу h
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Объем памяти, измерений, не менее |
524000 | ||
|
Интервалы записи в память |
10с/30с/60с/5мин/15мин/30 мин/1 ч/5 ч/10 ч/24 ч | ||
|
Интервалы передачи данных |
1мин/5мин/15мин/30 мин/1 ч/5 ч/10 ч/24 ч | ||
|
Напряжение питания, В, не менее - мод. «ТКА-ПКЛ»(26), «ТКА-ПКЛ»(26)-Д -мод. «ТКА-ПКЛ»(29), «ТКА-ПКЛ»(29)-Д -мод. «ТКА-ПКЛ»(28). «ТКА-ПКЛ»(28)-Д -мод. «ТКА-ПКЛ»(30), «ТКА-ПКЛ»(30)-Д |
от 3,2 до 2,6 (встроенный аккумулятор) от 3,2 до 2.6 (встроенный аккумулятор) 37 (инжектор РоЕ) от 6 до 30 (источник постоянного тока) | ||
|
Время непрерывной работы, ч, не менее |
8 | ||
|
Габаритные размеры, мм, не более: -мод. «ТКА-ПКЛ»(26), «ТКА-ПКЛ»(26)-Д - мод. «ТКА-ПКЛ»(29), «ТКА-ПКЛ»(29)-Д -мод. «ТКА-ПКЛ»(28), «ТКА-ПКЛ»(28)-Д -мод. «ТКА-ПКЛ»(30), «ТКА-ПКЛ»(30)-Д |
длина |
ширина |
высота |
|
67 37 37 111 |
40 38 38 36 |
120 142 142 112 | |
|
Масса, кг, не более: -мод. «ТКА-ПКЛ»(26), «ТКА-ПКЛ»(26)-Д - мод. «ТКА-ПКЛ»(29), «ТКА-ПКЛ»(29)-Д -мод. «ТКА-ПКЛ»(28), «ТКА-ПКЛ»(28)-Д -мод. «ТКА-ПКЛ»(30), «ТКА-ПКЛ»(30)-Д |
0,26 0,13 0,17 0,11 | ||
|
Срок службы, лет, не менее |
7 | ||
|
Наработка на отказ, ч, не менее |
10000 | ||
Знак утверждения типа
наносится на заводской табличке (шильде), размещаемой на передней или задней стороне корпуса измерителя, титульной странице руководства по.эксплуатации и паспорта методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Измеритель-регистратор параметров микроклимата |
«ТКА-ПКЛ» |
1 шт. |
|
2 |
Крепёж с магнитами |
1 шт. | |
|
3 |
Руководство по эксплуатации |
ЮСУК. 26.51.53.140. 001 РЭ |
1 экз. |
|
4 |
Паспорт |
ЮСУК. 26.51.53.140. 001 ПС |
1 экз. |
|
5 |
Методика поверки* |
436-167-2019 МП |
1 экз. |
|
6 |
Зарядное устройство** |
1 шт. | |
|
7 |
Транспортная тара |
1 шт. | |
|
8 |
Кабель USB A(m) - micro В(т) |
1 шт. | |
|
9 |
Носитель информации с программным обеспечением |
1 шт. | |
|
Примечание: * - размещена на сайте Изготовителя www.tkaspb.ru; ** - только для модификаций «ТКА-ПКЛ»(26), «ТКА-ПКЛ»(26)-Д. «ТКА-ПКЛ»(29), «ТКА-ПКЛ»(29)-Д _____ ____। | |||
Поверка
осуществляется по документу 436-167-2019МП «Измерители-регистраторы параметров микроклимата «ТКА-ПКЛ». Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 30.07.2019 г.
Основные средства поверки:
- генератор влажного газа «ТКА-ГВЛ-01» мод. «ТКА-ГВЛ-01 -1» (регистрационный № в Федеральном информационном фонде по обеспечению единства измерений 54028-13);
- гигрометр Rotronic модификации HygroPalm (регистрационный № в Федеральном информационном фонде по обеспечению единства измерений 26379-10);
- термометры лабораторные электронные ЛТ-300 (регистрационный № в Федеральном информационном фонде по обеспечению единства измерений 61806-15);
- барометр образцовый переносной БОП-1М мод. БОП-1М-3 (регистрационный № в Федеральном информационном фонде по обеспечению единства измерений 26469-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в разделе «Свидетельство о приемке» паспорта, при периодической поверке в виде наклейки - на боковую сторону измерителя.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Минздравсоцразвития РФ от 09.09.2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности» (зарегистрирован в Минюсте РФ 13.10.2011 г. №22039)
ЮСУК. 26.51.53.140. 001 ТУ Измерители-регистраторы параметров микроклимата «ТКА-ПКЛ». Технические условия
