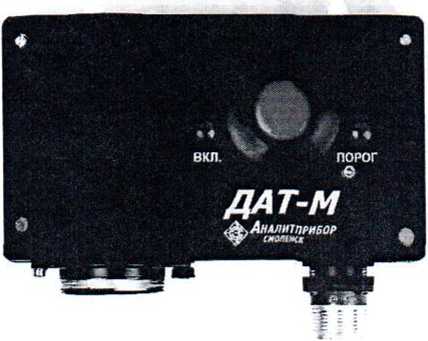

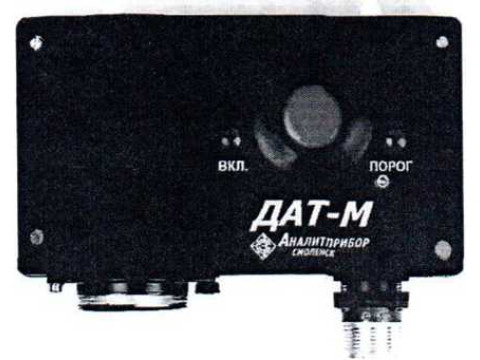

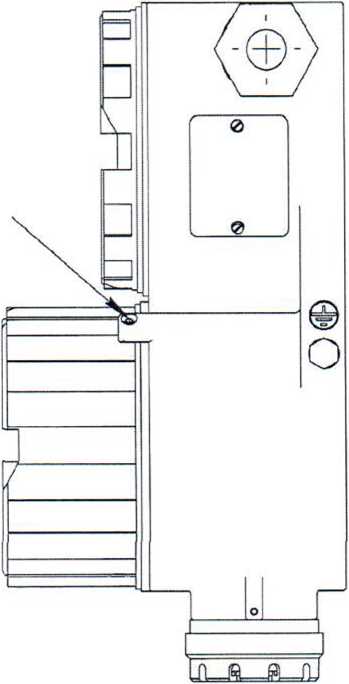

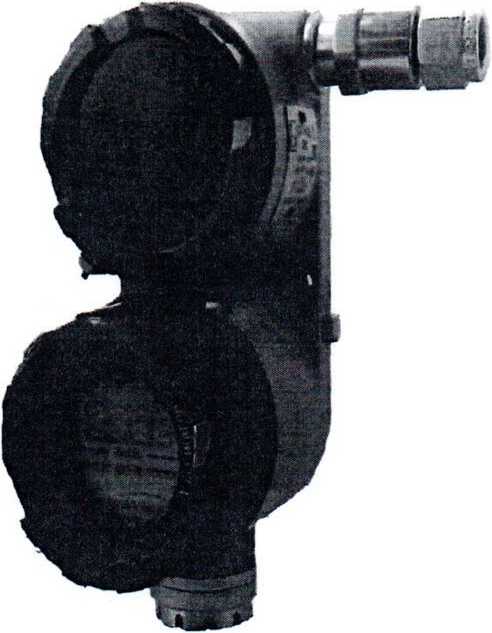

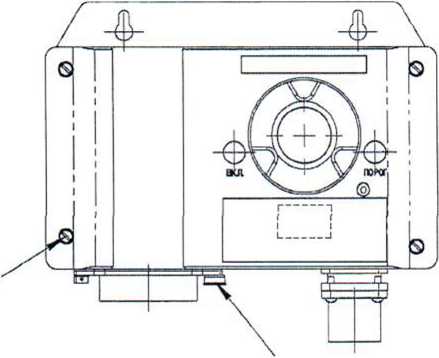

Датчики-сигнализаторы ДАТ-М

Условное наименование групп конструктивных исполнений сигнализаторов

Обозначение сигнализаторов

ДАТ-М-01

ИБЯЛ.413216.044

ДАТ-М-02

ИБЯЛ.413216.044-01

ДАТ-М-03

ИБЯЛ.413216.044-02

ДАТ-М-04

ИБЯЛ.413216.044-03

ДАТ-М-05

ИБЯЛ.413216.044-04

ДАТ-М-05Х

ИБЯЛ.413216.044-06

ДАТ-М-05ХН

ИБЯЛ.413216.044-07

ДАТ-М-05Г

ИБЯЛ.413216.044-11

ДАТ-М-05ГХ

ИБЯЛ.413216.044-12

ДАТ-М-05ГХН

ИБЯЛ.413216.044-13

ДАТ-М-06

ИБЯЛ.413216.044-05

ДАТ-М-06ТР

ИБЯЛ.413216.044-08

ДАТ-М-06ТРХ

ИБЯЛ.413216.044-09

ДАТ-М-06ТРХН

ИБЯЛ.413216.044-10

ДАТ-М-06Г

ИБЯЛ.413216.044-14

ДАТ-М-06ГТР

ИБЯЛ.413216.044-15

ДАТ-М-06ГТРХ

ИБЯЛ.413216.044-16

ДАТ-М-06ГТРХН

ИБЯЛ.413216.044-17

Наименование

Основной вид взрывозащиты

Поверочный компонент

Напряжение питания, В

Возможность питания отБПС-21М____

Наличие цифровой индикации_____

Диапазон рабочей температуры, °C

Наличие и тип выходного сигнала постоянного тока

Цифровой канал связи

Наличие исполнительных реле

Степень защиты по ГОСТ 14254-2015

ДАТ-М-01

ib

метан

10-24

4-

Да

От -40 до +50

общий минус

-

IP54

ДАТ-М-02

ib

10-16

4.

Нет

От -60 до т50

-

-

ДАТ-М-03

ib

10-24

+

Нет

-

-

ДАТ-М-04

ib

10-16

+

Нет

общий плюс

•

-

ДАТ-М-05

d

10-32

Да

От -40 до +50

гальванически развязанный

-

-

IP66

ДАТ-М-05Х

d

+

HART

-

ДАТ-М-05ХН

d

-

От -60 до +50

HART

-

ДАТ-М-05Г

d

гексан

+

От -40 до +50

-

-

ДАТ-М-05ГХ

d

+

HART

-

ДАТ-М-05ГХН

d

-

От -60 до +50

HART

-

ДАТ-М-06

d

метан

4-

От -40 до +50

нет

RS485

-

ДАТ-М-06ТР

d

гальванически развя-занный

RS485

+

ДАТ-М-06ТРХ

d

+

RS485+HART

+

ДАТ-М-06ТРХН

d

-

От -60 до +50

RS485+HART

4~

ДАТ-М-06Г

d

гексан

4-

От -40 до +50

нет

RS485

-

ДАТ-М-06ГТР

d

4-

гальванически развя-занный

RS485

4-

ДАТ-М-06ГТРХ

d

—

RS485+HART

+

ДАТ-М-06ГТРХН

d

-

От -60 до -50

RS485+HART

+

Таблица 3 - Идентификационные данные ПО для ДА'

Г-М-01

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DATO 1.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

3F19

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Таблица 4 - Идентификационные данные ПО для ДАТ-М-05/-05Г

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT-M-pwm.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

105С

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Таблица 5 - Идентификационные данные ПО для ДА!

"-М-05Х/-05ХН/-05ГХ/-05ГХН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT-M-hart.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

50А2

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Таблица 6 - Идентификационные данные ПО для ДА'

Г-М-06/-06ТР/-06Г/-06ГТР

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT-M-rs-pwm-rele.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

3F40

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Таблица 7 - Идентификационные данные ПО для ДА'

Г-М-06ТРХ/-06ТРХН/-06ГТРХ/-06ГТРХН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT-M-rs-hart-rele.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

253Е

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Наименование характеристики

Значение

Диапазон измерений по поверочному компоненту, % НКПР

от 0 до 50

Диапазон показаний:

- по выходному сигналу постоянного тока (кроме сигнализаторов ДАТ-М-02/-03/-04/-06/-06Г),% НКПР

- по выходному сигналу постоянного тока для ДАТ-М-02/-03/-04, % НКПР

- по цифровому отсчетному устройству для ДАТ-М-01/-05/-06/-05Г7-06Г и цифровым каналам связи для ДАТ-М-05Х/-05ХП/-05ГХ/-05ГХН/-06/-06’ГР/-06ТРХ/-06ТРХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН, % НКПР

от 0 до 60

от 0 до 70

от 0 до 100

Диапазон сигнальных концентраций сигнализаторов, % НКПР

от 5 до 50

Пределы допускаемой основной абсолютной погрешности сигнализаторов (Ад) по поверочному компоненту, % НКПР, не более

±5,0

Пределы допускаемой вариации выходного сигнала сигнализаторов по поверочному компоненту, % НКПР, не более

±2,5

Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов Ан по неповерочным компонентам, % НКПР: - для сигнализаторов с поверочным компонентом метан:

- по водороду -

- по пропану -

- по гексану и нефрасу -

- для сигнализаторов с поверочным компонентом гексан:

- по декану -

- по пропану -

±10 ±10 ±10

±15 ±7,5

Поминальная функция преобразования сигнализаторов:

а) по выходному сигналу постоянного тока I, мА

(кроме ДАТ-М-06/-06Г)

б) по цифровому отсчетному устройству А, % НКПР, для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН/-06/-06ТР/-06ТРХ/-06ТРХН/-06Г/-06ГТР/-

06ГТРХ/-06ГТРХН

1 = 1о+Кп • Свх*

А = К-Свх**

Пределы допускаемой основной абсолютной погрешности срабатывания пороговых устройств сигнализаторов, % НКПР

±1,0

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов от изменения температуры окружающей и контролируемой среды в рабочем диапазоне температур на каждые 10 °C от номинального значения температуры (20 ±5) СС, % НКПР, не более

±1,0

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов от изменения атмосферного давления в диапазоне от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.), на каждые 3,3 кПа (25 мм рт. ст.) от номинального значения давления (101,3±4,0) кПа ((760±30) мм рт. ст.), % НКПР, не более

±0,8

*где 1о - начальный уровень выходного сигнала, равный 4 мА;

Свх - содержание определяемого компонента на входе сигнализатора, % НКПР;

Кп - номинальный коэффициент преобразования для сигнализаторов с поверочным компонентом метан согласно таблице 9, для сигнализаторов с поверочным комлоН'ентбМ'Гек-сан согласно таолице 10.                                               f/’/\;|

**где К - коэффициент пропорциональности для сигнализаторов с поверочным компонентом метан согласно таблице 11, для сигнализаторов с поверочным компонентом 'гексан согласно таблице 12.                                                              V            /1

Определяемый компонент

Коэффициент преобразования, мА/% НКПР

Метан

0,320

Водород

0,384

_____________Гексан, Нефрас_____________

0,176_       ___

Определяемый компонент

Коэффициент преобразования, мА/% НКПР

Г ексан

0,320

Пропан

0,416

Декан

_______________________0,109______________________

Определяемый компонент

Коэффициент пропорциональности

Метан

1,00

Водород

1,20

Гексан, Нефрас

0,55

Определяемый компонент

Коэффициент пропорциональности

Гексан

1,00

Декан

0,34

Пропан

1,30

Наименование характеристики

Значение

1

2

Параметры электрического питания:

- напряжение постоянного тока, В

- ДАТ-М-01/-03

- ДАТ-М-02/-04

- ДАТ-М-05/-06

от 10 до 24

от 10 до 16

от 10 до 32

Потребляемая мощность, Вт, не более:

-ДАТ-М-01/-03

- ДАТ-М-02/-04

- ДАТ-М-05/-05Х/-05Г/-05ГХ/-06/-06Г

- ДАТ-М-06ТР/-06ТРХ

- ДАТ-М-06ГТР/-06ГТРХ

- ДАТ-М-05ХН/-05ГХН/-06ТРХН/-06ГТРХН

2,5

3,2

3,5

6

7

10

Габаритные размеры сигнализаторов, мм, не более: - ДАТ-М-01/-02/-03/-04;

- длина

- ширина

- высота

- ДАТ-М-05/-06 всех исполнений:

- длина

- ширина

- высота

180

60

155

250 ] )|

1

2

Масса, кг, не более:

- ДАТ-М-01/-02/-03/-04

- ДАТ-М-05/-06 всех исполнений

1,5

4

Условия эксплуатации:

- диапазон температуры окружающей среды, °C

В соответствии с таблицей 2

- диапазон атмосферного давления, кПа

от 84 до 106,7

мм рт. ст.

от 630 до 800

- диапазон относительной влажности окружающей среды при температуре 35 °C и более низких температурах без конденсации влаги, %, не более

80

- содержание пыли, мг/м3, не более

10

- производственная вибрация:

а) частота, Гц

от 10 до 55

б) амплитуда, мм

0,35

- напряженность внешнего однородного переменного магнитного поля, А/м, не более

400

- напряженность внешнего однородного переменного электрического поля, кВ/м, не более

10

- рабочее положение - вертикальное, угол наклона в любом направлении, °, не более

20

- содержание вредных веществ в контролируемой среде (каталитических ядов, агрессивных веществ), снижающих каталитическую активность чувствительных элементов (ЧЭ) термохимического датчика (ТХД); агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ ТХД, не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88

Время прогрева, мин, не более

10

Время автоматической работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, месяцев, не менее

6

Средний полный срок службы (с учетом замены ТХД или комплекта чувствительных элементов, выработавших свой ресурс), лет, не менее

10

Средняя наработка на отказ (при этом допускается замена ТХД или комплекта чувствительных элементов, выработавших свой ресурс), ч, не менее

30000

По устойчивости к воздействию атмосферного давления сигнализаторы относятся к группе по ГОСТ Р 52931-2008

Р1

По устойчивости к воздействию синусоидальных вибраций сигнализаторы соответствуют исполнению по ГОСТ Р 52931-2008

N2

Степень защиты сигнализаторов по ГОСТ 14254-2015

В соответствии с таблицей 2

Сигнализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию по ГОСТ Р МЭК 61326-1-2014 класса

А

1

2 1

По устойчивости к воздействию климатических факторов окружающей среды по ГОСТ 15150-69 сигнализаторы соответствуют видам климатического исполнения:

- ДАТ-М-01 - в диапазоне рабочей температуры от -40 °C до +50 °C

УХЛ2

- ДАТ-М-02/-03/-04 - в диапазоне рабочей температуры от -60 °C до +50 °C

УХЛ2

- ДАТ-М-05/-05Х/-05Г/-05ГХ/-06/-06ТР/-06ТРХ/-06Г/-06ГТР/-6ГТРХ

- в диапазоне рабочей температуры от -40 °C до +50 °C

УХЛ1

- ДАТ-М-05ХН/-05ГХН/-06ТРХН/-06ГТРХН - в диапазоне рабочей температуры от -60 °C до +50 °C

УХЛ1

По устойчивости к воздействию температуры и влажности окружающей среды по ГОСТ Р 52931-2008 сигнализаторы соответствуют группе:

- ДАТ-М-01/-02/-03/-04 - в диапазоне рабочей температуры от минус 60 (для исполнения ДАТ-М-01 - от -40 °C) до -50 °C

С4

- ДАТ-М-05/-05Х/-05Г/-05ГХ/-06/-06ТР/-06ТРХ/-06Г/-06ГТР/-06ГТРХ - в диапазоне рабочей температуры от -40 °C до +50 °C

ДЗ

- ДАТ-М-05ХН/-05ГХН/-06ТРХН/-06ГТРХН - в диапазоне рабочей температуры от -60 до +50 °C

дз

Сигнализаторы (исполнения см. таблицу 1) имеют сигнализацию:

а) постоянную световую зеленого цвета ВКЛ при подключении сигнализатора к источнику напряжения питания постоянного тока;

б) прерывистую световую красного цвета ПОРОГ! о превышении измеренным значением довзрывоопасной концентрации установленного порогового значения с одновременным замыканием соответствующих «сухих» контактов реле;

в) постоянную световую красного цвета ПОРОГ2 о превышении измеренным значением довзрывоопасной концентрации установленного порогового значения с одновременным замыканием соответствующих «сухих» контактов реле;

г) замыкание «сухих» контактов реле ОТКАЗ в случае выхода из строя ТХД.

Примечание - Наличие «сухих» контактов реле реализовано только для исполнений ДАТ-М-06ТР/-06ТРХ/-06ТРХН/-06ГТР/-06ГТРХ/-06ГТРХН.

В соответствии с таблицей 14

Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, с, не более:

- для сигнализаторов с поверочным компонентом метан

- для сигнализаторов с поверочным компонентом гексан

-15

-20

Условное наименование сигнализаторов

Устанавливаемые при выпуске из производства значения порогов сигнализации, % НКПР

Тип порогов

ПОРОГ 1 (предупредительный)

ПОРОГ2 (аварийный)

1

2

3

ДАТ-М-02/-03/-04

Нет

И

Фиксированный^

ДАТ-М-01/-05/ -05Х/-05ХН/-06/ -06ТР/-06ТРХ/

-06ТРХН

7

11

/Г/ IS- ’ Й

Регулируемые

1

2

3

4

ДАТ-М-05Г/-05ГХ/

-05ГХН/-06Г/

-06ГТР/-06ГТРХ/

-06ГТРХН

10

15

Регулируемые

Примечания

1 Возможна установка значения ПОРОГ2 для сигнализаторов ДАТ-М-02/-03/-04, отличного от приведенного, что должно оговариваться при заказе сигнализаторов.

2 В соответствии с ИБЯЛ.413216.044 РЭ в сигнализаторах ДАТ-М-01, ДАТ-М-05/-06 всех исполнений возможна регулировка пороговых значений потребителем (значение ПОРОГ 1 должно быть меньше, чем ПОРОГ2).

Наименование

Обозначение

Количество

Датчик-сигнализатор ДАТ-М

1 шт. (по заказу)

Ведомость эксплуатационных документов

ИБЯЛ.413216.044 ВЭ

1 экз.

Руководство по эксплуатации

ИБЯЛ.413216.044 РЭ

1 экз.

Ведомость ЗИП

ИБЯЛ.413216.044 ЗИ

1 экз.

Комплект ЗИП

1 компл.

Методика поверки

ИБЯЛ.413216.044 МП

1 экз.
