Измерители параметров заземляющих устройств серии BEL-MRU
| Номер в ГРСИ РФ: | РБ 03 13 3533 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «SONEL S.A.», Польша |
Измерители параметров заземляющих устройств серии MRU (далее -измерители), в зависимости от модификации, предназначены для измерения напряжения и частоты помех переменного тока, токов утечки, сопротивления заземляющего устройства, сопротивления вспомогательных электродов и удельного сопротивления грунта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3533 19 |
| Наименование | Измерители параметров заземляющих устройств серии BEL-MRU |
| Год регистрации | 2019 |
| Номер сертификата | 12531 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "Sonel S.A.", Польша (PL) |
Производитель / Заявитель
фирма "Sonel S.A."
Адрес: 58-100 Swidnica, Stanislawa Wokulskiego 11, Poland
Контакты: тел.:+48 74 85 83 860, факс: +48 74 85 83 809 / e-mail:a.urbanovich@sonel.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка измерителей серии MRU проводится по МРБ МП.1739-2007 (изменение №1). Поверку измерителей серии BEL-MRU проводится по МРБ МП.2907-2019. |
Поверители
Скачать
|
Описание типа РБ 03 13 3533 19 [2019-10-31]
rb-03-13-3533-19_2019-10-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3533 19 [2014-07-29]
rb-03-13-3533-19_2014-07-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3533 19 [2007-12-21]
rb-03-13-3533-19_2007-12-21.pdf
|
Скачать |
Описание типа
Назначение
Измерители параметров заземляющих устройств серии MRU (далее -измерители), в зависимости от модификации, предназначены для измерения напряжения и частоты помех переменного тока, токов утечки, сопротивления заземляющего устройства, сопротивления вспомогательных электродов и удельного сопротивления грунта.
Измерители могут применяться при наладке и контроле заземляющих устройств в промышленных и жилых зданиях, распределительных электроподстанциях и других электроустановках.
Описание
Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов в цифровую форму быстродействующим аналогово-цифровым преобразователем, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.
При измерении сопротивления заземляющих устройств применяется трехполюсный метод измерения сопротивления, который заключается в забивке в грунт двух измерительных электродов (токового электрода и электрода напряжения) вблизи заземляющего устройства и в последующем измерении протекающего тока в созданной цепи и напряжения между исследуемым заземляющим устройством и электродом напряжения. По измеренным значениям тока и напряжения рассчитывается сопротивление заземляющего устройства.
Измерение удельного сопротивления грунта основано на использовании четырех электродов, размещенных линейно на равных расстояниях (метод Венера).
Измерители имеют две модификации:
- BEL-MRU-1;
- BEL-MRU-2;
- BEL-MRU-3 (исполнения - BEL-MRU-4, BEL-MRU-5, BEL-MRU-6), отличающиеся конструкцией и функциональными возможностями.
На передней панели измерителей расположены гнезда для подключения соединительных проводов, поворотный позиционный переключатель (для задания режимов работы), жидкокристаллический цифровой дисплей и разъем^хдля подключения измерительных токовых клещей и компьютера. [((
Питание измерителей обеспечивается восемью щелочными элементами питания 1,5 В типа LR6 (BEL-MRU-2, BEL-MRU-3), никелево-магниевым аккумуляторными батареями SONEL 9,6 В (BEL-MRU-1) и SONEL 4,8 В (BEL-MRU-4, BEL-MRU-5, BEL-MRU-6), с подзарядкой от внешнего зарядного устройства, подключаемого к сети переменного тока.
Измерители имеют следующие функциональные возможности: автоматический выбор диапазона измерений, автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF), память измерений и способность передать сохраненные данные в компьютер (кроме BEL-MRU-2, BEL-MRU-3), сигнализация разряда элементов питания.
Внешний вид измерителей приведен на рисунке 1.
Места нанесения поверительного клейма-наклейки указано в приложении А.

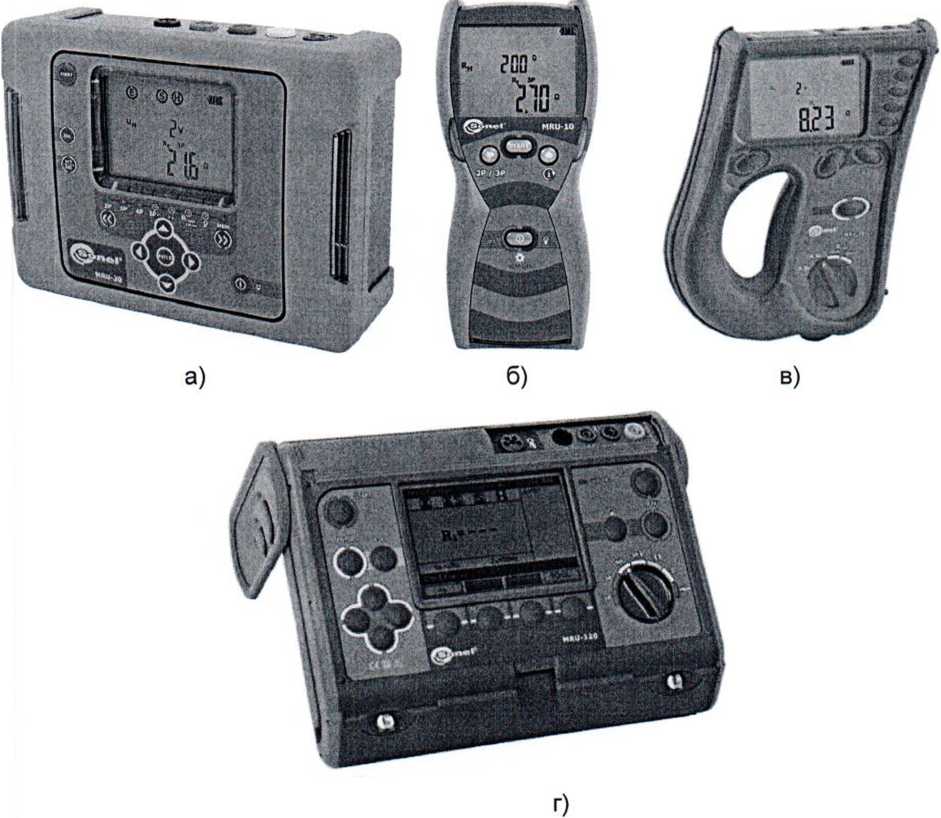

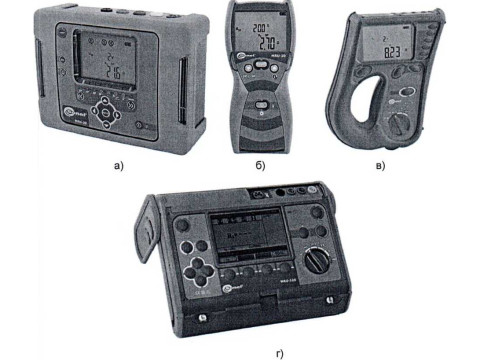

Рисунок 1 - Общий вид измерителей
а) - BEL-MRU-1; б) - BEL-MRU-2; в) - BEL-MRU-3;
г) - BEL-MRU-4, BEL-MRU-5, BEL-MRU-6;
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик измерителей. Идентификационные данные ПО приведены в таблице 1.
ГоЖ5,ввнный реееп> I га» ) 10
Таблица 1 - Идентификационные данные ПО
|
Обозначение СИ |
Наименование ПО |
Номер версии ПО |
Контрольная сумма (CRC) |
|
Встроенное |
Ю | ||
|
BEL-MRU-1 |
Setup MRU-30 Upgrader 1.05.0.ехе |
1.05 |
аО 6f |
|
BEL-MRU-2 |
MRU-10-v1.00HwA.txt |
1.00 |
4b ad |
|
BEL-MRU-3 |
MRU-10-v1.00HwA.txt |
1.00 |
4b ad |
|
BEL-MRU-4 |
MRU120 1.05 toolchain |
1.05 |
e5 1e |
|
BEL-MRU-5 |
SetupMRU200Upgrade ver.2.24.msi |
2.24 |
f6 bb |
|
BEL-MRU-6 |
SetupMRU200Upgrade ver.2.24.msi |
2.24 |
f6 bb |
|
Внешнее ПО | |||
|
BEL-MZC |
Sonel Reader (Сонэл Ридер) [SetupSonelReader_4.0.0.50.exe] |
4.0.0.50 |
CRC32: 6964D8C9 CRC64: 55B02A970EEB9ED2 |
|
Sonel Protokoly 2.0 (Сонэл Протоколы 2.0) [SetupSonelProtocol2 2.0.0.5.exe] |
2.0.0.5 |
CRC32: 747326F2 CRC64: A863E11C3FC3FE15 | |
Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 2-3.
Таблица 2 - Основные метрологические характеристики____________________________________
|
Наименование измеряемой характеристики |
Диапазон измерений |
Разрешающая способность |
Пределы допускаемой основной погрешности измерителей* |
|
1 |
2 |
3 |
4 |
|
BEL-MRU-1 | |||
|
Измерение напряжения помех |
от 0 до 100 В |
1 В |
± (5-10'2 иизм + 2 е.м.р.) |
|
Измерение сопротивления заземления 2-х полюсным методом |
от 0,01 до 19,99 Ом |
0,01 Ом |
±(3-10’z Rem3m + 3 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом |
±(3-10’2-REM3m + 3 е.м.р.) | |
|
от 200 до 1999 Ом |
1 Ом |
±5'10 'REm3m | |
|
от 2000 до 9999 Ом |
1 Ом |
±8'10 -REm3m | |
|
Измерение сопротивления заземления 3, 4-х полюсными методами |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(3-10'2 Реизм + 3 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом |
±(3-10'2 Реизм + 3 е.м.р.) | |
|
от 200 до 1999 Ом |
1 Ом |
±5’10 -Reh3m | |
|
от 2000 до 9999 Ом |
1 Ом |
±8'10 -Rem3m | |
|
Измерение сопротивления заземляющего устройства 3-х полюсными методами с использованием измерительных клещей |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(3-10'2 Reh3m + 3 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом |
±(3-10’2-REh3m + 3 е.м.р.) | |
|
от 200 до 1999 Ом |
1 Ом |
±5'10 -Rem3m | |
|
от 2000 до 9999 Ом |
1 Ом |
±8’10 ■ Реизм | |
|
Измерение удельного электрического сопротивления грунта |
от 0,00 до 9,99 Ом-м |
0,01 Ом-м |
Зависит от значения основной погрешности измерения сопротивления заземляющих устройств 4-х полюсным методом, но не меньше, чем ±1е.м.р. |
|
от 10 до 99,9 Ом-м |
0,1 Омм | ||
|
от 100 до 999 Ом м |
1 Омм | ||
|
от 1,00 до 9,99 кОмм |
0,01 кОмм | ||
|
от 10,0 до 99,9 кОм-м |
0,1 кОм-м | ||
|
от 100 до 999 кОмм |
1 кОм-м | ||
|
Измерение сопротивления вспомогательных электродов |
от 0 до 999 Ом |
1 Ом |
±(5'10 (Rhm3m"*"Rsm3m"*’ +Rem3m ) + 8 е.м.р.) |
|
от 1,00 до 9,99 кОм |
0,01 кОм | ||
|
от 10,0 до 19,9 кОм |
0,1 кОм | ||
|
Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(10-1REh3m + 8 е.м.р.) |
|
от 20,0 до 99,9 Ом |
0,1 Ом |
±(2-10‘1-Reh3m + 3 е.м.р.) | |
|
Измерение сопротивления защитных проводников 2-х полюсным методом |
от 0,00 до 9,99 Ом |
0,01 Ом |
±(2'10 • RcontnsM + 3 е.м.р.) |
|
от 10,0 до 99,9 Ом |
0,1 Ом | ||
|
от 100 до 1999 Ом |
1 Ом | ||
|
Измерение силы тока утечки |
от 0,1 до 99,9 мА (клещи С-3) |
0,1 мА |
±(8-10'2-1Изм + 5 е.м.р.) |
|
от 100 до 999 мА (клещи С-3) |
1 мА |
±(8-10’2-1изм + 3 е.м.р.) а а» ,? | |
|
от 1,00 до 4,99 А (клещи С-3) |
0,01 А |
I+ OI '-^'1 ■р | |
реестр измерений /
|
1 |
2 |
3 |
4 | |
|
BEL-MRU-2 | ||||
|
Измерение напряжения помех |
от 0 до 100 В |
1 В |
±(10-10'2-иИЗм + 1 е.м.р. | |
|
Измерение сопротивления заземляющего устройства 2-х полюсным методом |
от 0,01 до 19,99 Ом |
0,01 Ом |
±(3-10’2-Reh3m + 3 е.м.р.' | |
|
от 20,0 до 199,9 Ом |
0,1 Ом |
±(3-10'2-Reh3m + 3 е.м.р.) | ||
|
от 200 до 1999 Ом |
1 Ом |
±5-10’2-Rem3m | ||
|
от 2000 до 9999 Ом |
1 Ом |
±8-10 -Rew3m | ||
|
Измерение сопротивления заземляющего устройства 3-х полюсным методом |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(3-10'z-Reh3M + 3 е.м.р.) | |
|
от 20,0 до 199,9 Ом |
0,1 Ом |
±(3-10’2-Веизм + 3 е.м.р. | ||
|
от 200 до 1999 Ом |
1 Ом |
±5’10 -Rem3m | ||
|
от 2000 до 9999 Ом |
1 Ом |
±8-10 -Rem3m | ||
|
Измерение сопротивления вспомогательных электродов |
от 0 до 999 Ом |
1 Ом |
±(5’10 ■(Rhw3m+Rsh3m'*’ +Reu3M ) + 8 е.м.р.) | |
|
от 1,00 до 9,99 кОм |
0,01 кОм | |||
|
от 10,0 до 19,9 кОм |
0,1 кОм | |||
|
BEL-MRU-3 | ||||
|
Измерение сопротивления заземляющего устройства 2, 3-х полюсными методами |
от 0,00 до 9,99 Ом |
0,01 Ом |
±(2-102-REh3M + 3 е.м.р.) | |
|
от 10,0 до 99,9 Ом |
0,1 Ом | |||
|
от 100 до 999 Ом |
1 Ом | |||
|
от 1,00 до 1,99 кОм |
0,01 кОм | |||
|
Измерение сопротивления вспомогательных электродов |
от 0 до 999 Ом |
1 Ом |
±(5 10 (Rhh3m+Rsw3m+ +Rem3m ) 3 е.м.р.) | |
|
от 1,00 до 9,99 кОм |
0,01 кОм | |||
|
от 10,0 до 50,0 кОм |
0,1 кОм | |||
|
Измерение сопротивления защитных проводников 2-х полюсным методом |
от 0,00 до 9,99 Ом |
0,01 Ом |
±(2-10’2-REM3M + 3 е.м.р.) | |
|
от 10,0 до 99,9 Ом |
0,1 Ом | |||
|
от 100 до 199 Ом |
1 Ом | |||
|
Измерение напряжения помех |
от 0 до 100 В |
1 В |
±(2-10’2-иизм + 3 е.м.р.) | |
|
BEL-MRU-4 ___________________________________ | ||||
|
Измерение напряжения помех |
от 0 до 100 В |
1 В |
±(2-10'2-иизм + 3 е.м.р. |
) |
|
Измерение сопротивления вспомогательных электродов |
от 0 до 999 Ом |
1 Ом |
±(5 10 (Rhh3m+Rsm3m+ +Reh3m )+ 8 е.м.р.) | |
|
от 1,00 до 9,99 кОм |
0,01 кОм | |||
|
от 10,0 до 19,9 кОм |
0,1 кОм | |||
|
Измерение удельного электрического сопротивления грунта |
от 0,0 до 199,9 Ом-м |
0,1 Омм |
Зависит от значения основной погрешности измерения сопротивления заземляющих устройств -4-х полюсным методом, но не меньше, чем ±1е.м.р. | |
|
от 200 до 1999 Омм |
1 Ом-м | |||
|
от 2,00 до 19,99 Ом-м |
0,01 Ом-м | |||
|
от 20,0 до 99,9 кОм-м |
0,1 кОм-м | |||
|
от 100 до 999 кОм-м |
1 кОм-м | |||
2
ие
|
1 |
2 |
3 |
4 |
|
Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей (С-3) |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(10’1-Rem3m + 3 е.м.р.) |
|
от 20,0 до 149,9 Ом |
0,1 Ом |
±(2 10'1-REM3m + 3 е.м.р.) | |
|
Измерение сопротивления заземляющего устройства 3-х полюсным методом с использованием измерительных клещей (С-3) |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(8-10'2-REm3m + 3 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом | ||
|
от 200 до 1999 Ом |
1 Ом | ||
|
Измерение сопротивления заземляющего устройства 3, 4-х полюсными методами) |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(2-10'2 Веизм + 2 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом | ||
|
от 200 до 1999 Ом |
1 Ом | ||
|
от 2,00 до 9,99 кОм |
0,01 кОм |
±(5-10'2 REm3M + 4 е.м.р.) | |
|
от 10,0 до 19,9 кОм |
0,1 кОм | ||
|
Измерение сопротивления защитных проводников 2-х полюсным методом |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(2-10'2 REh3M + 2 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом | ||
|
от 200 до 1999 Ом |
1 Ом | ||
|
от 2,00 до 9,99 кОм |
0,01 кОм |
±(5-10‘2 REM3M + 2 е.м.р.) | |
|
от 10,0 до 19,9 кОм |
0,1 кОм | ||
|
BEL-MRU-5, BEL-MRU-6 | |||
|
Измерение напряжения помех |
от 0 до 100 В |
1 В |
±(2-10’2 иизм + 3 е.м.р.) |
|
Измерение частоты помех |
от 15 до 450 Гц |
1 Гц |
±(1-10'2fM3M + 2 е.м.р.) |
|
Измерение сопротивления защитных проводников 2-х полюсным методом |
от 0,045 до 3,999 Ом |
0,001 Ом |
±(2-10'2 REh3M + 4 е.м.р.) |
|
от 4,00 до 39,99 Ом |
0,01 Ом |
±(2-10'2 REh3m + 2 е.м.р.) | |
|
от 40,0 до 399,9 Ом |
0,1 Ом | ||
|
от 400 до 3999 Ом |
1 Ом | ||
|
от 4,00 до 19,99 кОм |
0,01 кОм |
± (5-10’2 Re„3M + 2 е.м.р.) | |
|
Измерение сопротивления заземляющего устройства 3, 4-х полюсными методами |
от 0,045 до 3,999 Ом |
0,001 Ом |
±(2-10'2 REm3M + 4 е.м.р.) |
|
от 4,00 до 39,99 Ом |
0,01 Ом |
±(2-10'2-REm3M + 2 е.м.р.) | |
|
от 40,0 до 399,9 Ом |
0,1 Ом | ||
|
от 400 до 3999 Ом |
1 Ом | ||
|
от 4,00 до 19,99 кОм |
0,01 кОм |
±(5-10'2 REh3M + 2 е.м.р.) | |
|
Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей (С-3) |
от 0,00 до 19,99 Ом |
0,01 Ом |
±(10 REh3m + 3 е.м.р.) |
|
от 20,0 до 149,9 Ом |
0,1 Ом |
±(2-10'1REM3m + 3 е.м.р.) | |
|
Измерение сопротивления вспомогательных электродов |
от 0 до 999 Ом |
1 Ом |
±(5 10 (Rhm3m+Rsh3m+ +ReM3M )+ 8 е.м.р.) |
|
от 1,00 до 9,99 кОм |
0,01 кОм | ||
|
от 10,0 до 19,9 кОм |
0,1 кОм | ||
|
Измерение сопротивления заземляющего устройства 3-х полюсным методом с использованием измерительных клещей (С-3) |
от 0,045 до 3,999 Ом |
0,001 Ом |
±(8-10'2 REh3m + 4 е.м.р.) |
|
от 4,00 до 39,99 Ом |
0,01 Ом |
±(8-10'2-RE>^felvi.p.) II /,0СУЛ»пгг~‘---' | |
|
от 40,0 до 399,9 Ом |
0,1 Ом | ||
|
от 400 до 1999 |
1 Ом | ||
M&g г и
|
1 |
2 |
3 |
4 |
|
Измерение удельного электрического сопротивления грунта |
от 0,0 до 199,9 Ом'М |
0,1 Ом-м |
Зависит от значения основной погрешности измерения сопротивления заземляющих устройств 4-х полюсным методом, но не меньше, чем ±1е.м.р. |
|
от 200 до 1999 Омм |
1 Омм | ||
|
от 2,00 до 19,99 кОмм |
0,01 кОмм | ||
|
от 20,0 до 99,9 кОм м |
0,1 кОмм | ||
|
от 100 до 999 кОм-м |
1 кОм-м | ||
|
Измерение силы тока утечки |
от 0,1 до 99,9 мА (клещи С-3) |
0,1 мА |
±(8-10'2'1изм + 5 е.м.р.) |
|
от 100 до 999 мА (клещи С-3) |
1 мА |
±(8-10‘2-1изм + 3 е.м.р.) | |
|
от 1,00 до 4,99 А (клещи С-3) |
0,01 А |
±(5-10’21изм + 5 е.м.р.) | |
|
от 5,00 до 9,99 А (клещи С-3, гибкие клещи F-1) |
0,01 А |
±(5-10’2-1изм + 5 е.м.р.) | |
|
от 10,0 до 99,9 А (клещи С-3, гибкие клещи F-1) |
0,1 А | ||
|
от 100 до 300 А (клещи С-3, гибкие клещи F-1) |
1 А | ||
|
Измерение сопротивления заземляющего устройства импульсным методом |
от 0,0 до 99,9 Ом |
0,1 Ом |
±(2,5’10 ’RcOntM3M± +3 е.м.р) |
|
от 100 до 199 Ом |
1 Ом |
Примечания
RcontwsM, Remsm. Книзм, Rsh3m,Uh3m, Ризм, 1изм. fM3M-измеренные значения контролируемых электрических параметров;
е.м.р. - единица младшего разряда;
*- без учета влияния напряжения помех/силы тока помех, сопротивления вспомогательных электродов (RH, Rs), погрешности клещей при измерении сопротивления (см. руководство по эксплуатации)
Таблица 3 - Основные технические
|
Наименование характеристики |
BEL-MRU-3 |
BEL-MRU-1 |
BEL-MRU-2 |
BEL-MRU-4 |
BEL-MRU-5 |
BEL-MRU-6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Дополнительная погрешность измерения сопротивления, вызванная отклонением температуры окружающей среды от нормальных условий, не более |
± 0,25е.м.р./°С |
± 0,2 е.м.р./°С, при R<1kOm ±(7W4 R + 0,2 е.м.р)/°С, при RsIkOm |
± 0,Зе.м.р./°С, при RS3.999 Ом; ± 0,2е.м.р./°С, при 3,999 Om<R<1kOm; ±(7-10’4 R + 0,2 е.м.р)/°С, при R^IkOm | |||
|
Номинальное напряжение питания от источника постоянного тока, В |
12,0 |
9,6 |
6,0 |
4,8 В | ||
|
Диапазон температур нормальных условий,°C |
от плюс 21 до плюс 25 . | |||||
Государственный сеегта!
Документов.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 35 |
от минус 10 до 50 |
от минус 10 до 50 | |||
|
Относительная влажность окружающего воздуха при эксплуатации, % |
до 80 |
от 20 до 90 |
до 80 |
от 20 до 90 | ||
|
Диапазон температур окружающего воздуха при хранении, °C |
от минус 20 до 70 |
от минус 20 до 60 |
от минус 20 до 80 | |||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
IP65 |
IP54 |
IP54 | ||
|
Габаритные размеры, мм, не более |
260x190x60 |
200x150x73 |
221x102x6 2 |
288x223x75 | ||
|
Масса, кг, не более |
1,3 |
1,2 |
0,66 |
2,0 |
2,0 |
2,0 |
Знак утверждения типа
Знак утверждения типа наносят на измерители методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителей определяется заказом в соответствии с технической документацией фирмы "Sonel S.A." (Польша). Основной комплект поставки измерителей указан в таблице 4.
Таблица 4
|
Наименование комплектующих |
BEL-MRU-1 |
BEL-MRU-2 |
BEL-MRU-3 |
BEL-MRU-4 |
BEL-MRU-5 |
BEL- MRU-6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Измеритель |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Паспорт |
1 экз. |
1 экз. |
- |
- |
- |
1 экз. |
|
Провод измерительный 50 м (30 м) на катушке с разъемами «банан» |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Провод измерительный 25 м (15 м) на катушке с разъемами «банан» |
1 шт. |
1 шт. |
1 шт. |
2 шт. |
2 шт. |
2 шт. |
|
Провод измерительный 1,2 м с разъемами "банан" |
1 шт. |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Провод измерительный 2,2 м с разъемами "банан" |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Электрод измерительный для забивки в грунт 30 см (25 см) |
2 шт. |
2 шт. |
2 шт. |
4 шт. |
4 шт. |
4 шт. |
|
Зажим «Крокодил» изолированный К01 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Зажим «Крокодил» изолированный К02 |
- |
- |
1 шт. |
- |
1 шт. |
1 шт. |
|
Зонд острый с разъемом «банан» |
1 шт. |
- |
- |
1 шт. |
- |
- |
|
Клещи измерительные С-3 |
- |
- |
- |
- |
1 шт. |
1 шт. |
|
Кабель сетевой |
- |
- |
- |
1 шт. |
1ШТ;<! | |
|
Зарядное устройство для аккумуляторов |
1 шт. |
- |
- |
1 шт. |
^ш4<3 —1 Государствам, 1 средств из |
--Ц-мерений / ! |
Республики Беларусь
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Кабель последовательного интерфейса USB |
1 шт. |
- |
- |
1 шт. |
1 шт. |
1 шт. |
|
Адаптер автомобильный (12 В) |
- |
- |
- |
1 шт. |
1 шт. |
1 шт. |
|
Зажим специальный типа струбцина с разъемом «банан» |
- |
- |
- |
- |
1 шт. |
1 шт. |
|
Ремни "Свободные руки" |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Футляр/чехол |
2 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Элемент питания |
- |
4 шт. |
8 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Диск с программным обеспечением и драйверами |
1 шт. |
1 шт. |
- |
- |
- |
- |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
МРБ МП.2907-2019 "Измерители параметров заземляющих устройств серии BEL-MRU. Методика поверки".
Техническая документация фирмы "Sonel SA", Польша.
Заключение
Измерители параметров заземляющих устройств серии BEL-MRU соответствуют требованиям технической документации фирмы "Sonel S.A.", Польша, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия ЕАЭС № BY/112 11.01. ТР004 020 01766 до 30.50.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY 112 02.1.0.0025.
Смотрите также
