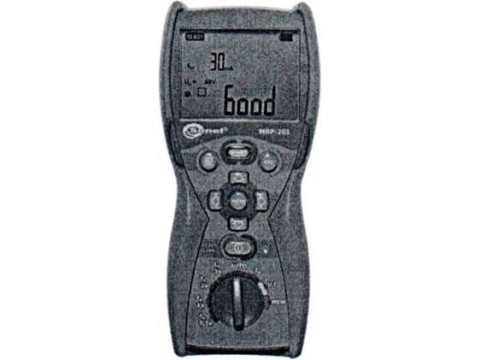

Измерители напряжения прикосновения и параметров устройств защитного отключения BEL-MRP-1
| Номер в ГРСИ РФ: | РБ 03 13 3530 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «SONEL S.A.», Польша |
Измерители напряжения прикосновения и параметров устройств защитного отключения BEL-MRP-1 (далее по тексту - измерители) в зависимости от модификации предназначены для измерения параметров устройств защитного отключения (время отключения, отключающий дифференциальный ток), измерения сопротивления заземления, напряжения прикосновения, среднеквадратического значения напряжения переменного тока, частоты переменного тока, активного сопротивления петли короткого замыкания (цепь «фаза-нуль»).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3530 19 |
| Наименование | Измерители напряжения прикосновения и параметров устройств защитного отключения BEL-MRP-1 |
| Год регистрации | 2019 |
| Номер сертификата | 12530 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "Sonel S.A.", Польша (PL) |
Производитель / Заявитель
фирма "Sonel S.A."
Адрес: 58-100 Swidnica, Stanislawa Wokulskiego 11, Poland
Контакты: тел.:+48 74 85 83 860, факс: +48 74 85 83 809 / e-mail:a.urbanovich@sonel.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку измерителей серии MRP проводить по МРБ МП.1736-2007 в редакции извещения об изменении №1; Поверку измерителей серии BEL-MRP-1 проводить по МРБ МП.2909-2019. |
Поверители
Скачать
|
Описание типа РБ 03 13 3530 19 [2019-10-30]
rb-03-13-3530-19_2019-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3530 19 [2014-07-24]
rb-03-13-3530-19_2014-07-24.pdf
|
Скачать |
Описание типа
Назначение
Измерители напряжения прикосновения и параметров устройств защитного отключения BEL-MRP-1 (далее по тексту - измерители) в зависимости от модификации предназначены для измерения параметров устройств защитного отключения (время отключения, отключающий дифференциальный ток), измерения сопротивления заземления, напряжения прикосновения, среднеквадратического значения напряжения переменного тока, частоты переменного тока, активного сопротивления петли короткого замыкания (цепь «фаза-нуль»).
Измерители могут применяться энергетическими службами предприятий как рабочие средства измерений при контроле средств защиты от поражения человека электрическим током электроустановок.
Описание
Измерители являются многофункциональными приборами, в которых реализовано несколько конструктивных решений с разными принципами действия. Дифференциальный ток отключения устройств защитного отключения (далее - УЗО) измеряется при создании в испытуемой цепи линейно возрастающего дифференциального тока. В момент срабатывания дифференциального выключателя УЗО измеритель отображает на дисплее измеренное значение дифференциального тока.
Для вычисления величины сопротивления заземления измеритель выполняет измерение прироста напряжения на зажиме защитного заземления при заданном дифференциальном токе. Сопротивление заземления рассчитывается на основании измеренного напряжения прикосновения и заданного дифференциального тока.
Время срабатывания дифференциального выключателя УЗО измеряется при номинальном дифференциальном токе. Время срабатывания измеряется от начала протекания дифференциального тока до момента отключения УЗО.
На верхней панели измерителей расположены функциональные клавиши, клавиши управления и многофункциональный жидкокристаллический дисплей. Включение измерителей, выбор режимов измерения осуществляется при помощи клавиш управления. Функциональные клавиши служат для проведения измерений и выбора функций при измерениях. На жидкокристаллическом дисплее отображаются измеренные значения, режимы измерения, единицы измерения. На торцевой Панели
измерителей расположены входные разъёмы, которые предназначены для подключения измерительных проводов. Измерители имеют сигнализацию разряда элементов питания и функцию автоматического выключения (при неиспользовании в течение двух минут).
Измерители являются портативными приборами и выполнены в пластмассовом корпусе.
Общий вид измерителей приведен на рисунке 1.
Место нанесения поверительного клейма-наклейки указано в приложении А.

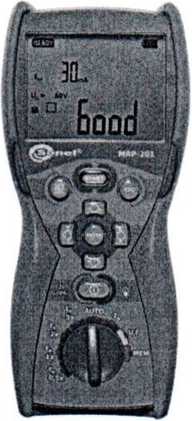

Рисунок 1 - Общий вид измерителей
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик измерителей. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение |
Наименование ПО |
Номер версии ПО |
Идентификация ПО (CRC) |
|
Внутреннее ПО | |||
|
BEL-MRP-1 |
MRP-201 Firmwarev1.04.txt |
1.04 |
39 04 |
|
Внешнее ПО | |||
|
- |
Sonel Reader (Сонэл Ридер) [SetupSonelReader_4.0-0.50.exe] |
4.0.0.50 |
CRC32: 6964D8C9 CRC64: 55B02A970EEB9ED2 |
|
Sonel Protokoly 2.0 (Сонэл Протоколы 2.0) [SetupSonelProtocol2 2.0.0.5.exe] |
2.0.0.5 |
CRC32: 747326F2 CRC64: A863E11C3FC3FE15 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |||
[Государственный реестр] I средств измерений I \ Республики Беларусь / \ Для докумеятоу'
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей указаны в таблицах Б.1-Б.9 Приложения Б.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки измерителей определяется заказом в соответствии с технической документацией фирмы "Sonel S.A." (Польша). Основной комплект поставки измерителей указан в таблице 1.
Таблица 1
|
Наименование комплектующих |
Кол-во |
|
Измеритель |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Адаптер с сетевой вилкой UNI-SCHUKO |
1 шт. |
|
Провод измерительный 1,2 м с разъемами "банан" |
3 шт. |
|
Зонд острый с разъемом «банан» |
2 шт. |
|
Зажим «Крокодил» изолированный |
1 шт. |
|
Элемент питания алкалиновый SONEL 1,5 V АА LR6 4 шт/уп. |
1 уп. |
|
Беспроводной интерфейс OR-1 (USB) |
1 шт. |
|
Футляр |
1 шт. |
|
Ремень для переноски прибора |
1 шт. |
|
Ремни "Свободные руки" |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
МРБ МП.2909-2019 "Измерители напряжения прикосновения и параметров устройств защитного отключения серии BEL-MRP-1. Методика поверки".
Техническая документация фирмы "Sonel S.A.", (Польша).
Заключение
Измерители напряжения прикосновения и параметров устройств защитного отключения BEL-MRP-1 соответствуют требованиям технической документации фирмы "Sonel S.A." (Польша), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия ЕАЭС № BY/112 11.01. ТР004 020 01763 до 30.50.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025.
